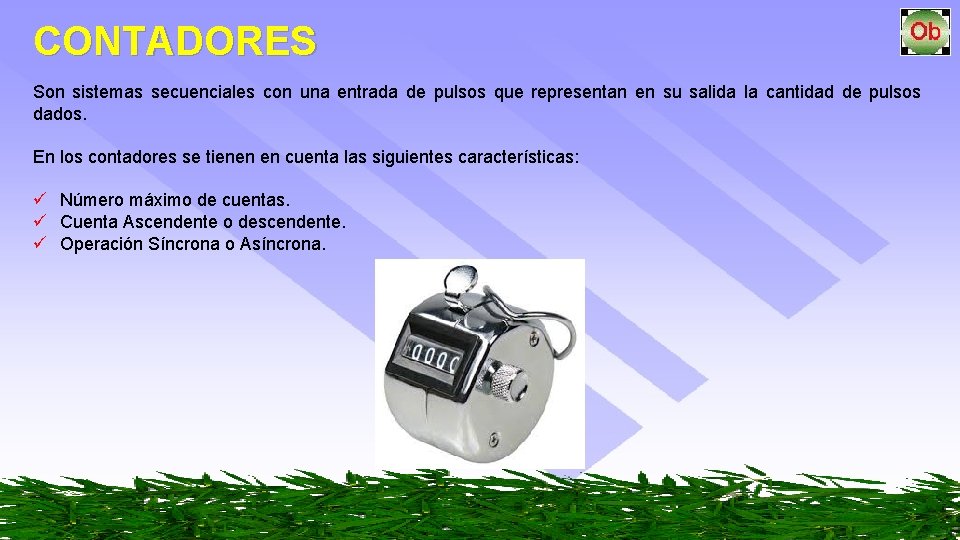

CONTADORES Son sistemas secuenciales con una entrada de pulsos que representan en su salida la cantidad de pulsos dados. En los contadores se tienen en cuenta las siguientes características: Número máximo de cuentas. Cuenta Ascendente o descendente. Operación Síncrona o Asíncrona.

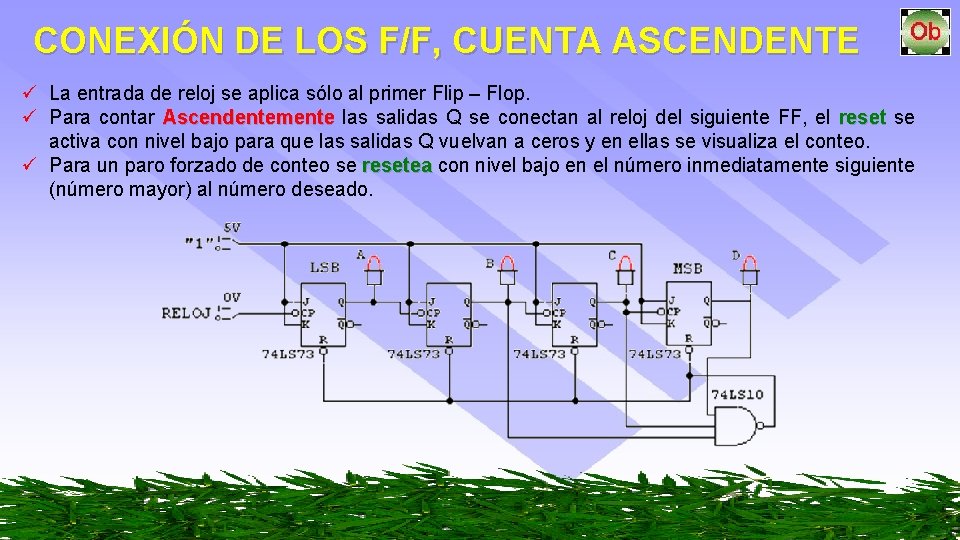

CONEXIÓN DE LOS F/F, CUENTA ASCENDENTE La entrada de reloj se aplica sólo al primer Flip – Flop. Para contar Ascendentemente las salidas Q se conectan al reloj del siguiente FF, el reset se activa con nivel bajo para que las salidas Q vuelvan a ceros y en ellas se visualiza el conteo. Para un paro forzado de conteo se resetea con nivel bajo en el número inmediatamente siguiente (número mayor) al número deseado.

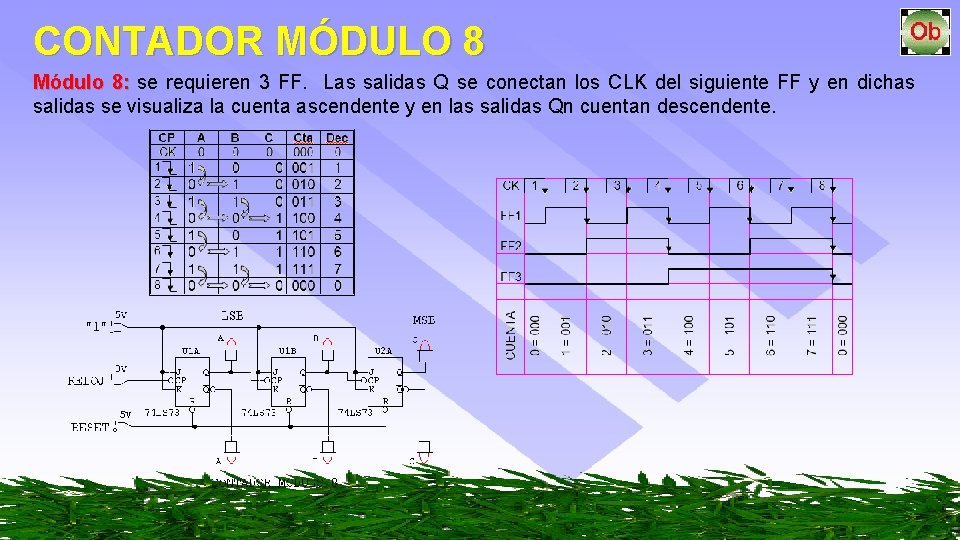

CONTADOR MÓDULO 8 Módulo 8: se requieren 3 FF. Las salidas Q se conectan los CLK del siguiente FF y en dichas salidas se visualiza la cuenta ascendente y en las salidas Qn cuentan descendente.

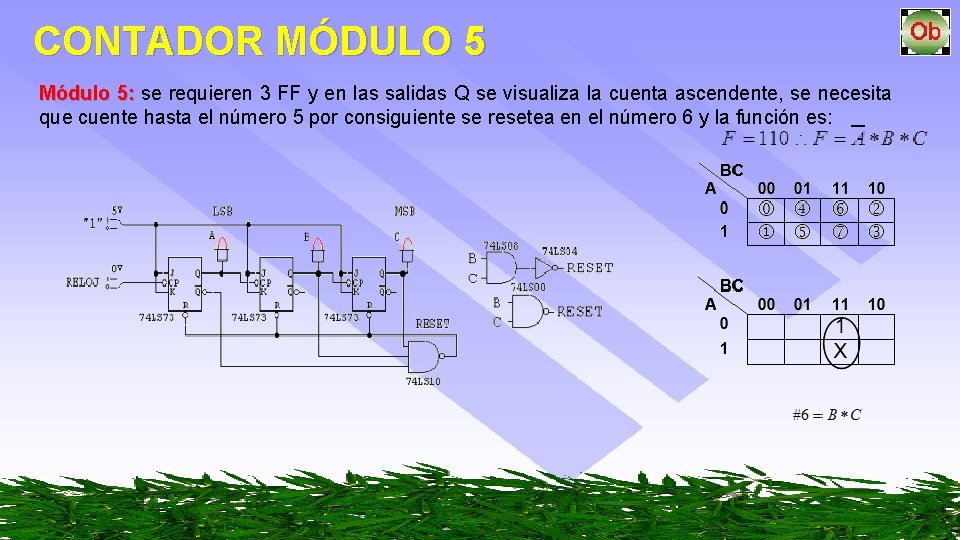

CONTADOR MÓDULO 5 Módulo 5: se requieren 3 FF y en las salidas Q se visualiza la cuenta ascendente, se necesita que cuente hasta el número 5 por consiguiente se resetea en el número 6 y la función es:

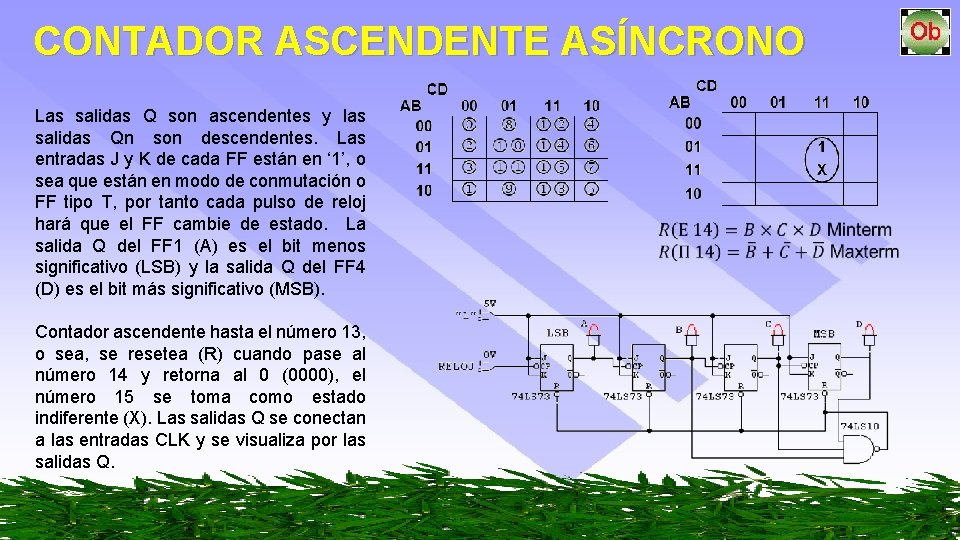

CONTADOR ASCENDENTE ASÍNCRONO Las salidas Q son ascendentes y las salidas Qn son descendentes. Las entradas J y K de cada FF están en ‘ 1’, o sea que están en modo de conmutación o FF tipo T, por tanto cada pulso de reloj hará que el FF cambie de estado. La salida Q del FF 1 (A) es el bit menos significativo (LSB) y la salida Q del FF 4 (D) es el bit más significativo (MSB). Contador ascendente hasta el número 13, o sea, se resetea (R) cuando pase al número 14 y retorna al 0 (0000), el número 15 se toma como estado indiferente (X). Las salidas Q se conectan a las entradas CLK y se visualiza por las salidas Q.

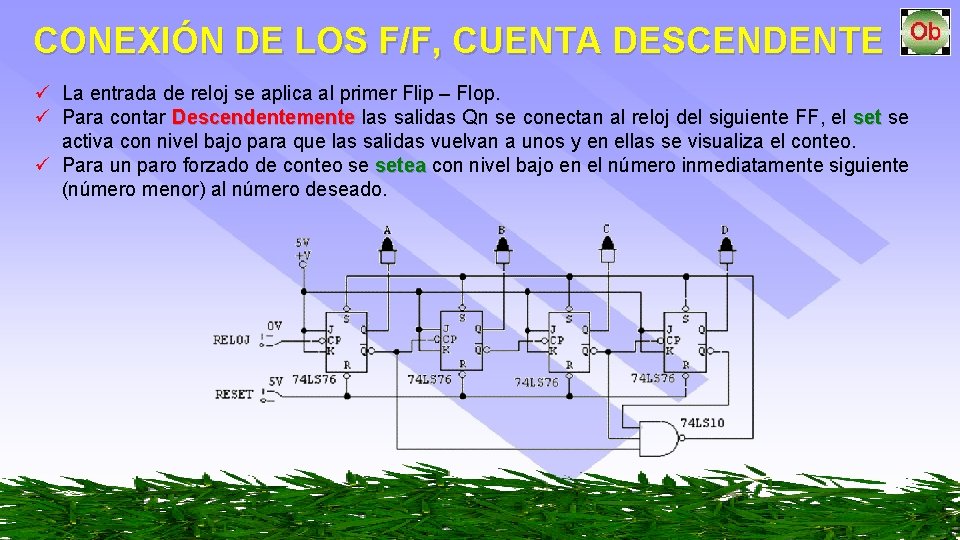

CONEXIÓN DE LOS F/F, CUENTA DESCENDENTE La entrada de reloj se aplica al primer Flip – Flop. Para contar Descendentemente las salidas Qn se conectan al reloj del siguiente FF, el set se activa con nivel bajo para que las salidas vuelvan a unos y en ellas se visualiza el conteo. Para un paro forzado de conteo se setea con nivel bajo en el número inmediatamente siguiente (número menor) al número deseado.

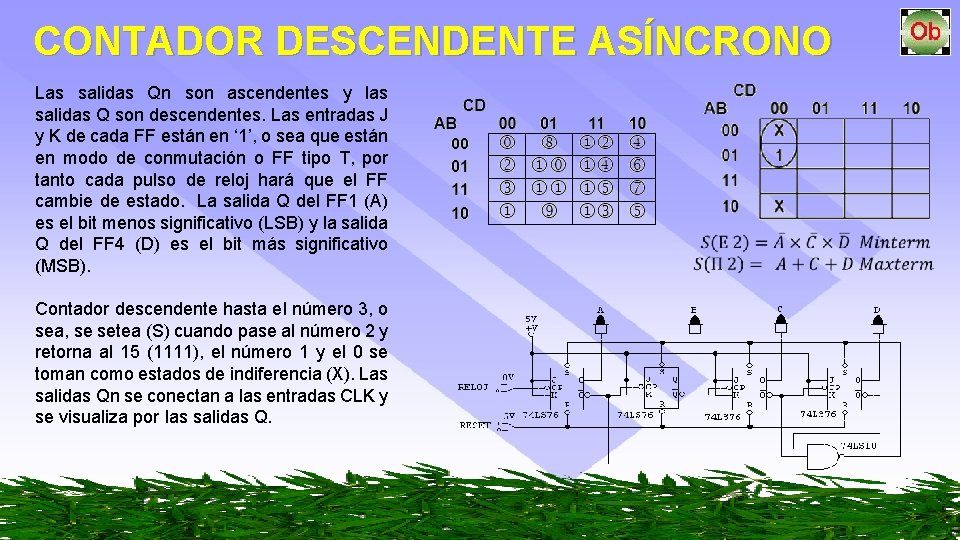

CONTADOR DESCENDENTE ASÍNCRONO Las salidas Qn son ascendentes y las salidas Q son descendentes. Las entradas J y K de cada FF están en ‘ 1’, o sea que están en modo de conmutación o FF tipo T, por tanto cada pulso de reloj hará que el FF cambie de estado. La salida Q del FF 1 (A) es el bit menos significativo (LSB) y la salida Q del FF 4 (D) es el bit más significativo (MSB). Contador descendente hasta el número 3, o sea, se setea (S) cuando pase al número 2 y retorna al 15 (1111), el número 1 y el 0 se toman como estados de indiferencia (X). Las salidas Qn se conectan a las entradas CLK y se visualiza por las salidas Q.

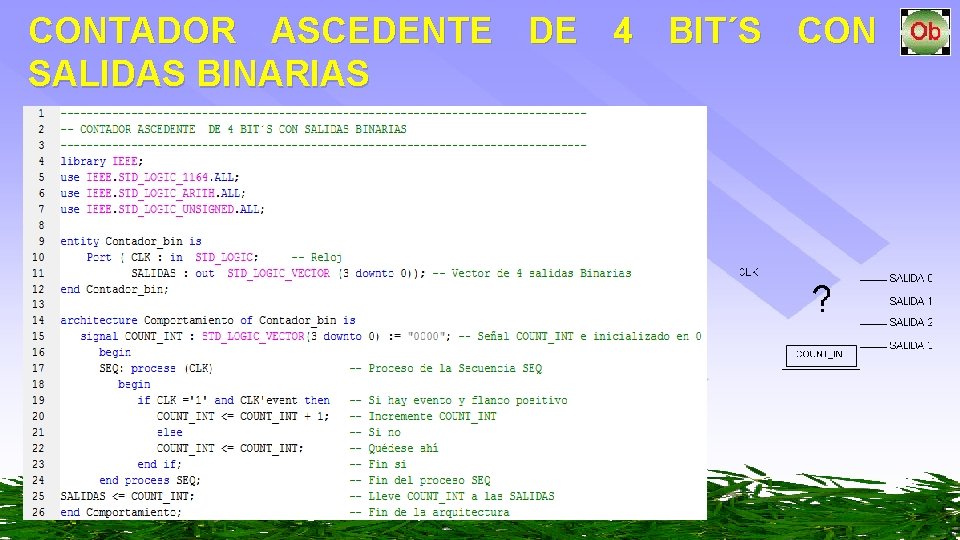

CONTADOR ASCEDENTE DE 4 BIT´S CON SALIDAS BINARIAS

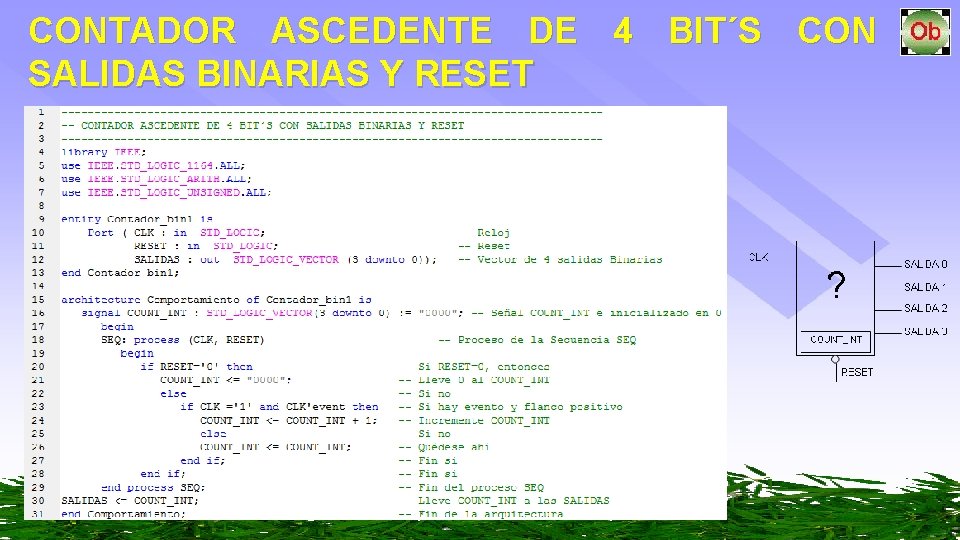

CONTADOR ASCEDENTE DE 4 BIT´S CON SALIDAS BINARIAS Y RESET

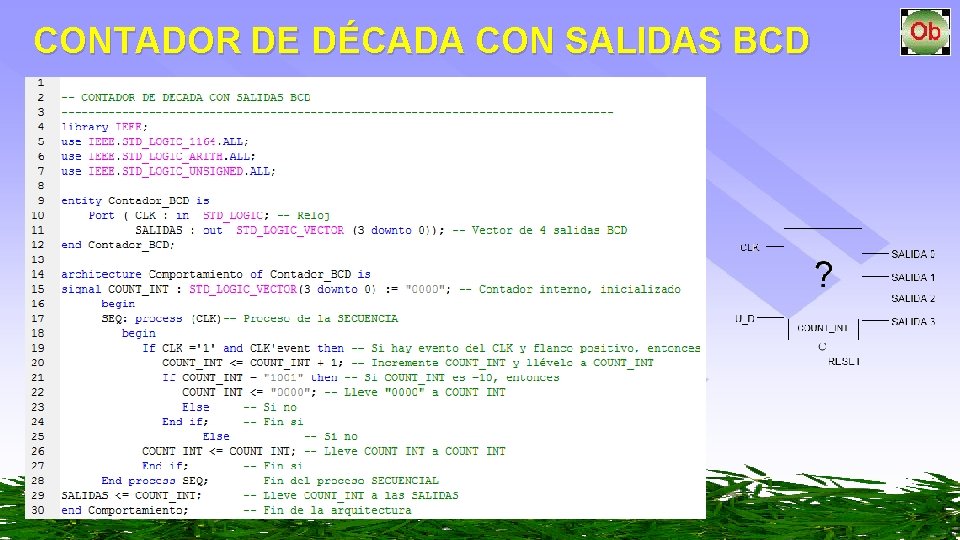

CONTADOR DE DÉCADA CON SALIDAS BCD

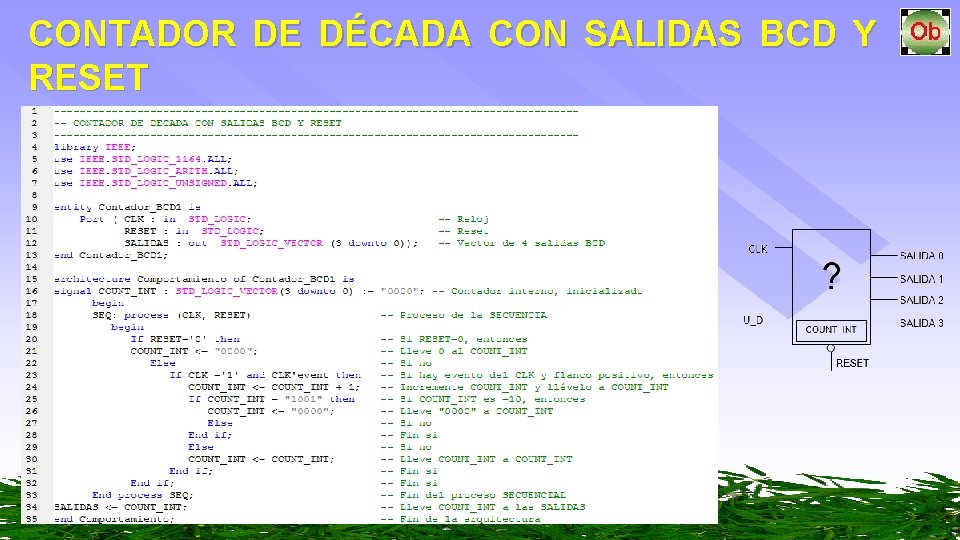

CONTADOR DE DÉCADA CON SALIDAS BCD Y RESET

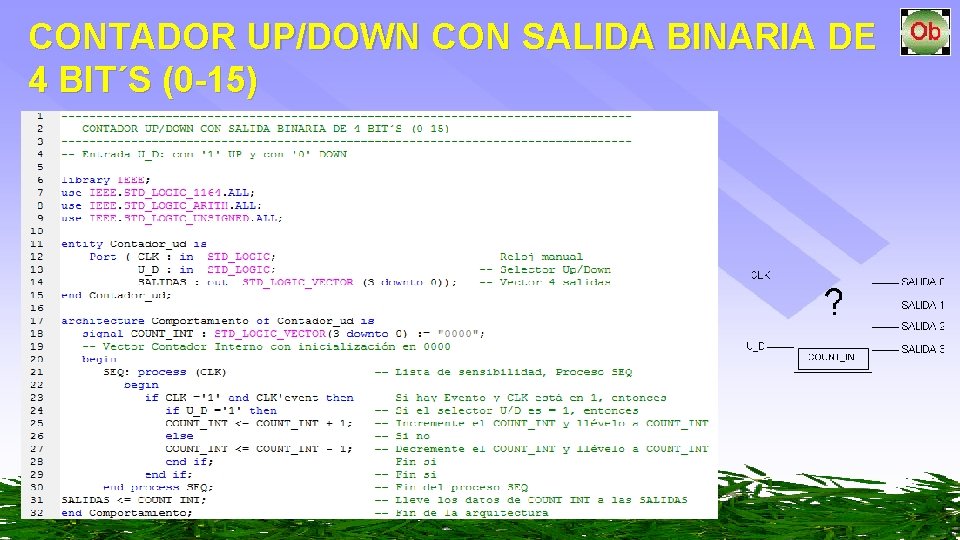

CONTADOR UP/DOWN CON SALIDA BINARIA DE 4 BIT´S (0 -15)

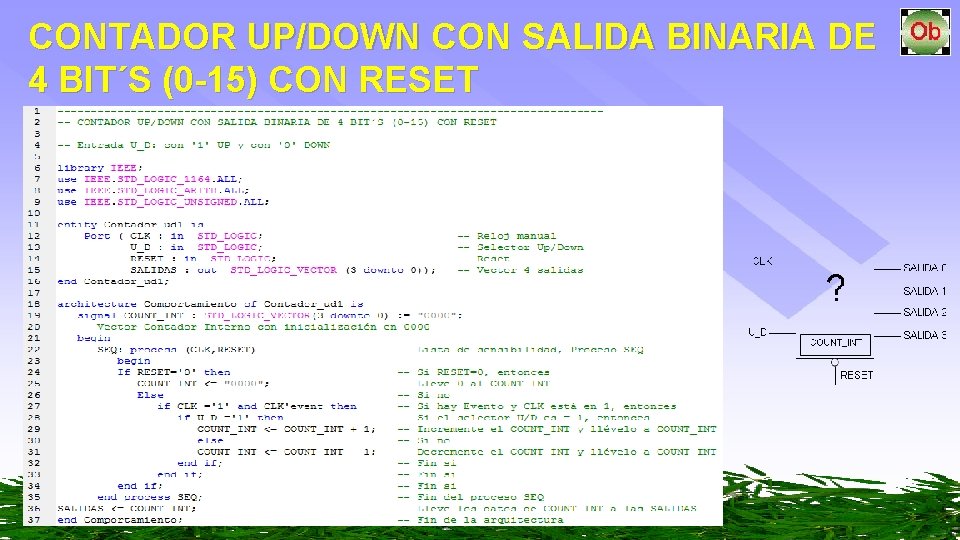

CONTADOR UP/DOWN CON SALIDA BINARIA DE 4 BIT´S (0 -15) CON RESET

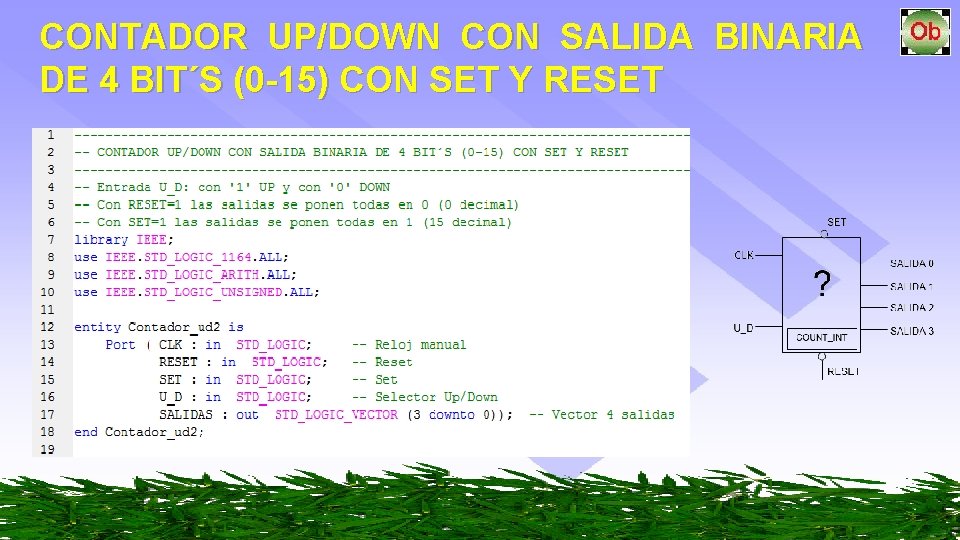

CONTADOR UP/DOWN CON SALIDA BINARIA DE 4 BIT´S (0 -15) CON SET Y RESET

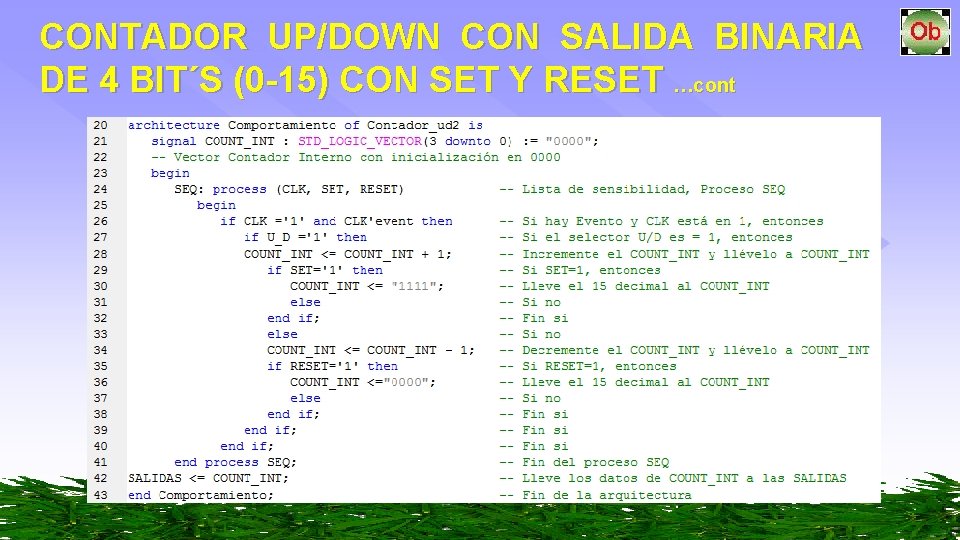

CONTADOR UP/DOWN CON SALIDA BINARIA DE 4 BIT´S (0 -15) CON SET Y RESET …cont
