ORODEK SZKOLENIA PASTWOWEJ STRAY POARNEJ W SUPSKU DRABINY

OŚRODEK SZKOLENIA PAŃSTWOWEJ STRAŻY POŻARNEJ W SŁUPSKU

DRABINY POŻARNICZE

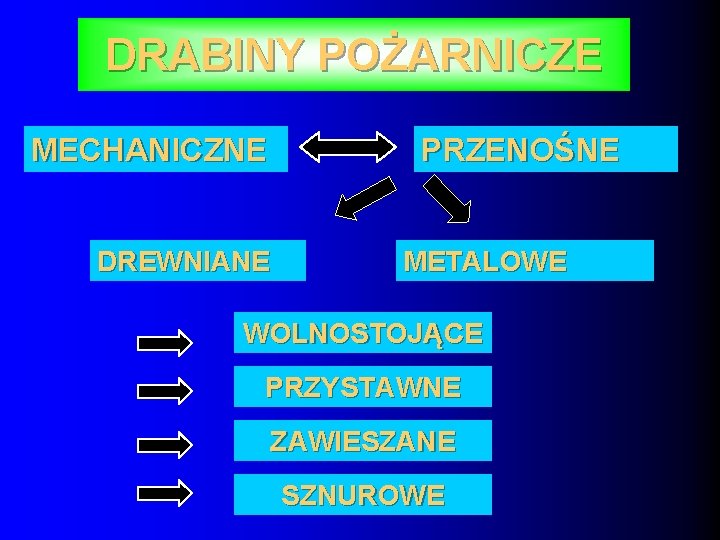

DRABINY POŻARNICZE MECHANICZNE PRZENOŚNE DREWNIANE METALOWE WOLNOSTOJĄCE PRZYSTAWNE ZAWIESZANE SZNUROWE

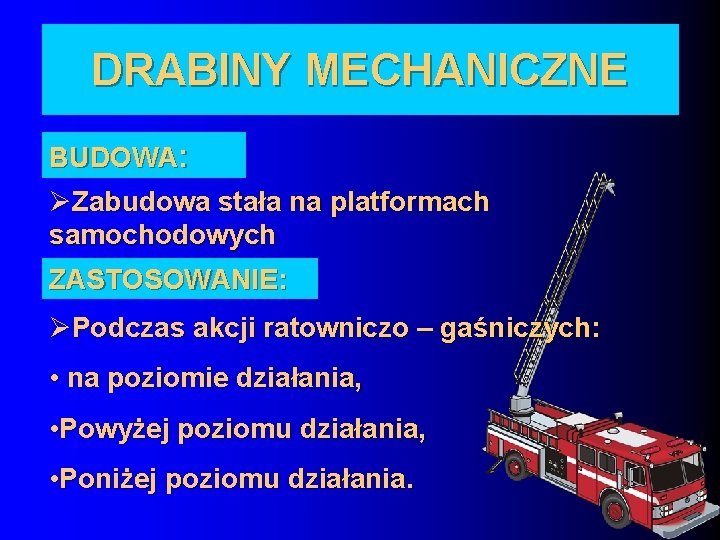

DRABINY MECHANICZNE BUDOWA: ØZabudowa stała na platformach samochodowych ZASTOSOWANIE: ØPodczas akcji ratowniczo – gaśniczych: • na poziomie działania, • Powyżej poziomu działania, • Poniżej poziomu działania.

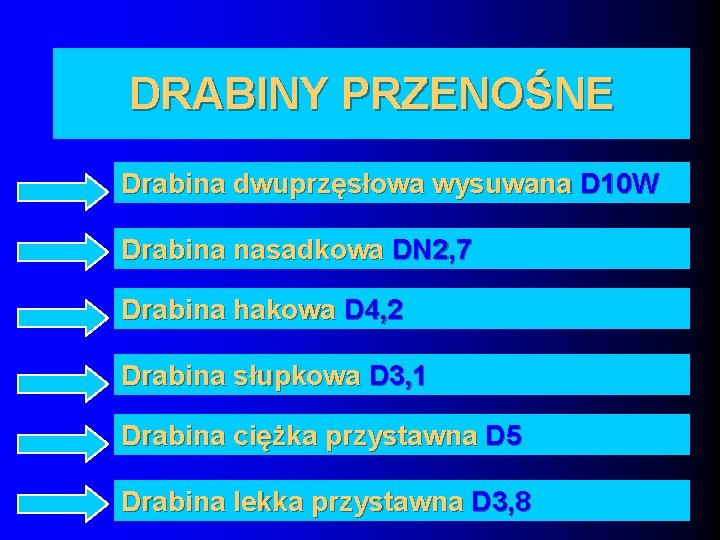

DRABINY PRZENOŚNE Drabina dwuprzęsłowa wysuwana D 10 W Drabina nasadkowa DN 2, 7 Drabina hakowa D 4, 2 Drabina słupkowa D 3, 1 Drabina ciężka przystawna D 5 Drabina lekka przystawna D 3, 8

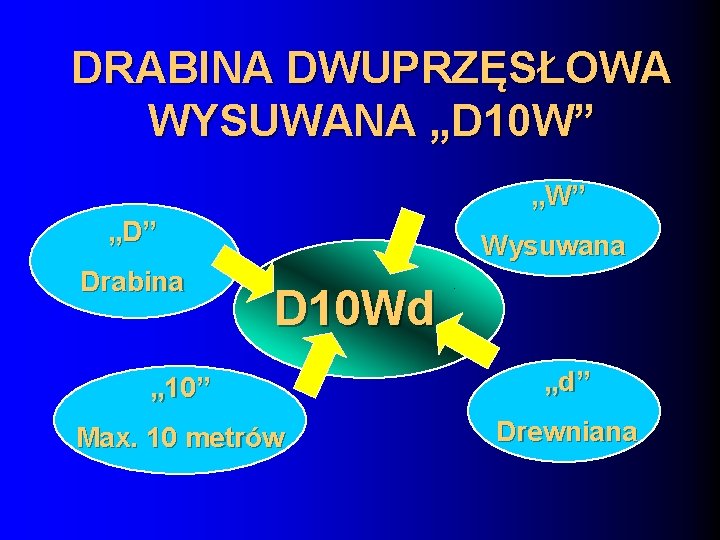

DRABINA DWUPRZĘSŁOWA WYSUWANA „D 10 W” „D” Drabina Wysuwana D 10 Wd „ 10” „d” Max. 10 metrów Drewniana

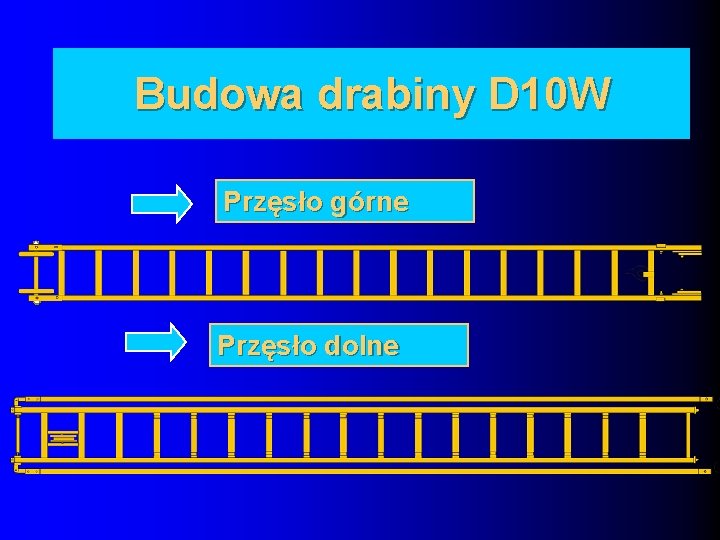

Budowa drabiny D 10 W Przęsło górne Przęsło dolne

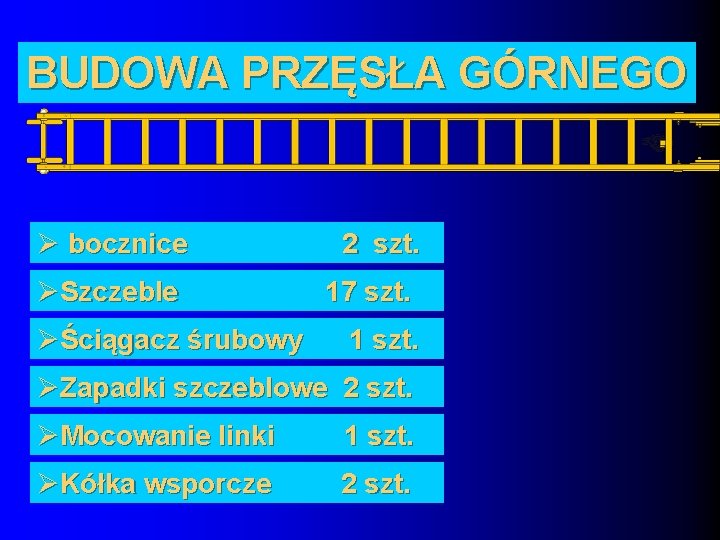

BUDOWA PRZĘSŁA GÓRNEGO Ø bocznice ØSzczeble ØŚciągacz śrubowy 2 szt. 17 szt. 1 szt. ØZapadki szczeblowe 2 szt. ØMocowanie linki 1 szt. ØKółka wsporcze 2 szt.

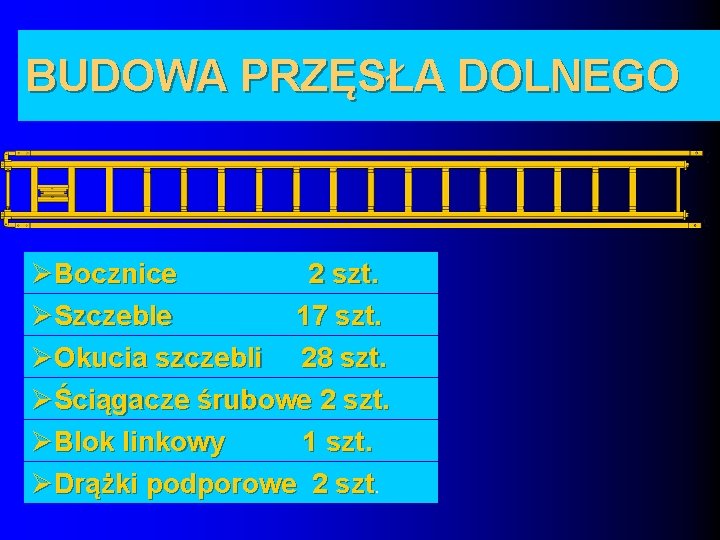

BUDOWA PRZĘSŁA DOLNEGO ØBocznice 2 szt. ØSzczeble 17 szt. ØOkucia szczebli 28 szt. ØŚciągacze śrubowe 2 szt. ØBlok linkowy 1 szt. ØDrążki podporowe 2 szt

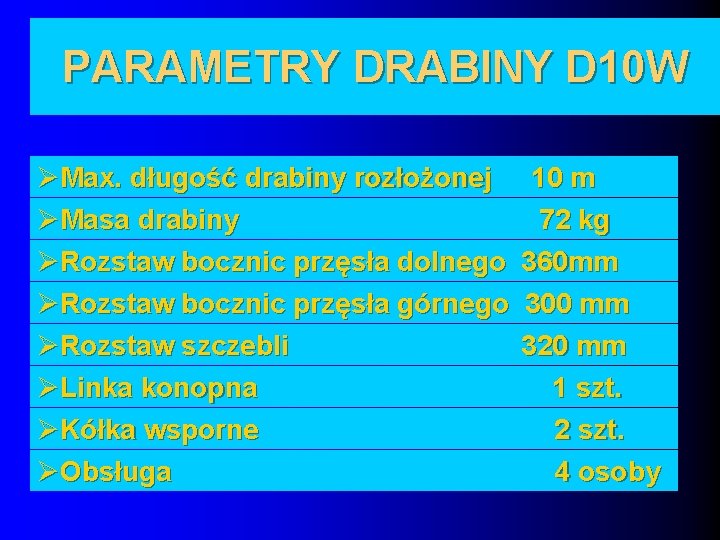

PARAMETRY DRABINY D 10 W ØMax. długość drabiny rozłożonej ØMasa drabiny ØRozstaw bocznic przęsła dolnego ØRozstaw bocznic przęsła górnego ØRozstaw szczebli ØLinka konopna ØKółka wsporne ØObsługa 10 m 72 kg 360 mm 300 mm 320 mm 1 szt. 2 szt. 4 osoby

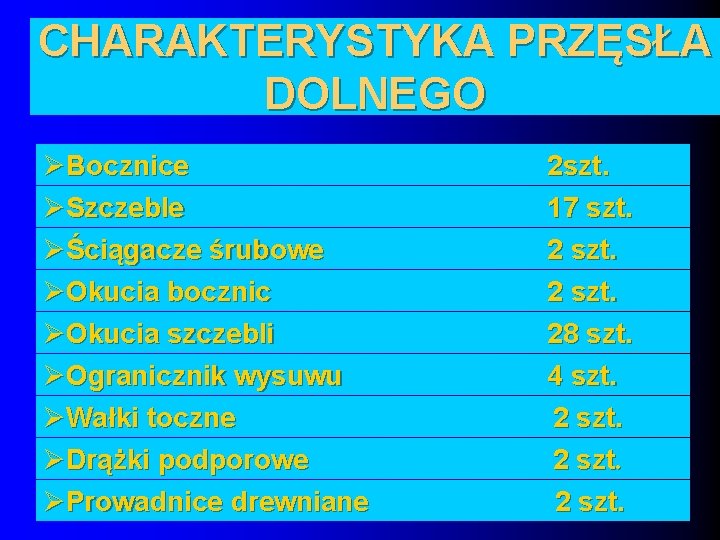

CHARAKTERYSTYKA PRZĘSŁA DOLNEGO ØBocznice ØSzczeble ØŚciągacze śrubowe ØOkucia bocznic ØOkucia szczebli ØOgranicznik wysuwu ØWałki toczne ØDrążki podporowe ØProwadnice drewniane 2 szt. 17 szt. 28 szt. 4 szt. 2 szt.

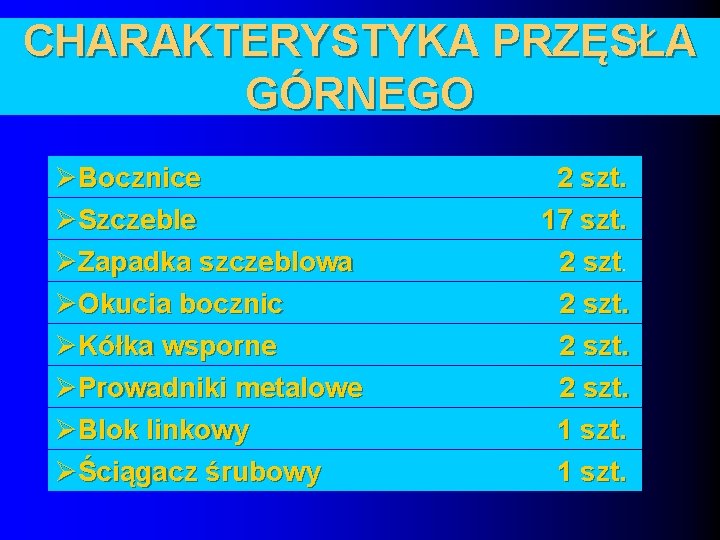

CHARAKTERYSTYKA PRZĘSŁA GÓRNEGO ØBocznice ØSzczeble ØZapadka szczeblowa ØOkucia bocznic ØKółka wsporne ØProwadniki metalowe ØBlok linkowy ØŚciągacz śrubowy 2 szt. 17 szt. 2 szt 2 szt. 1 szt.

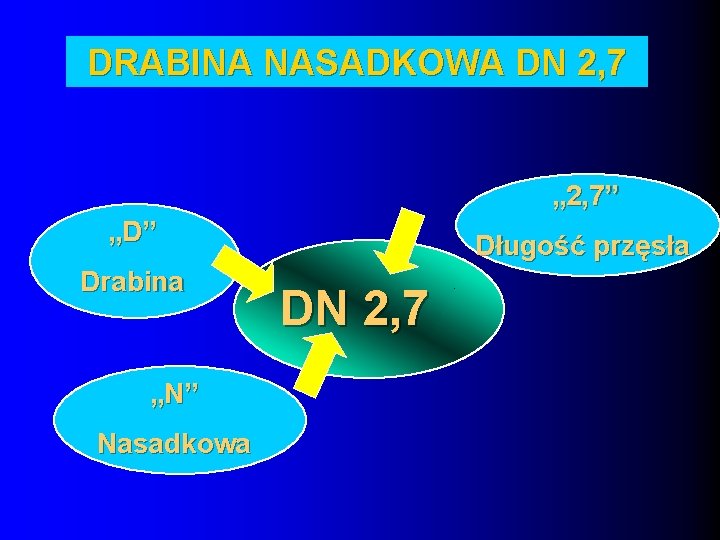

DRABINA NASADKOWA DN 2, 7 „ 2, 7” „D” Drabina „N” Nasadkowa Długość przęsła DN 2, 7

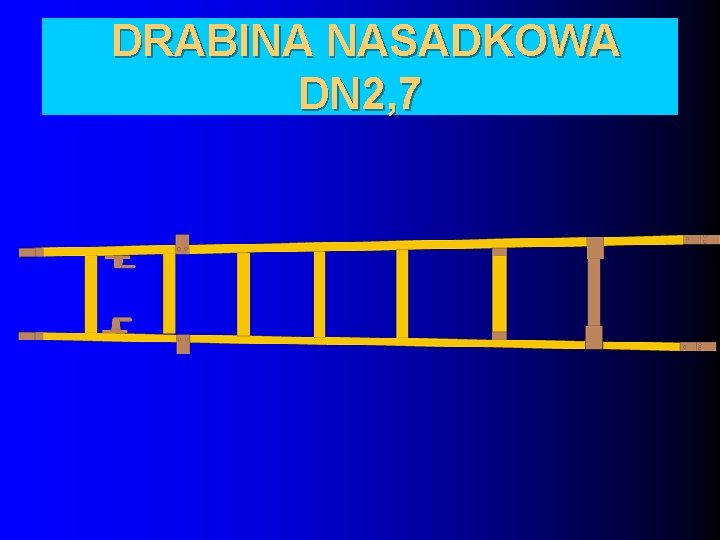

DRABINA NASADKOWA DN 2, 7

BUDOWA DRABINY DN 2, 7 ØBocznice ØSzczeble drewniane ØSzczebel korytkowy ØOkucia szczebli ØOkucia bocznic ØZamki blokujące ØObejmy metalowe szt. 2 szt. 6 szt. 1 szt. 2 szt. 4 szt. 2

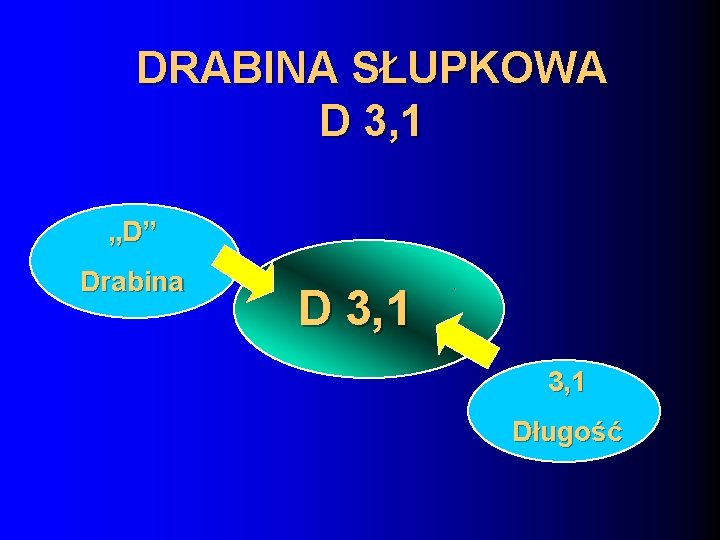

DRABINA SŁUPKOWA D 3, 1 „D” Drabina D 3, 1 Długość

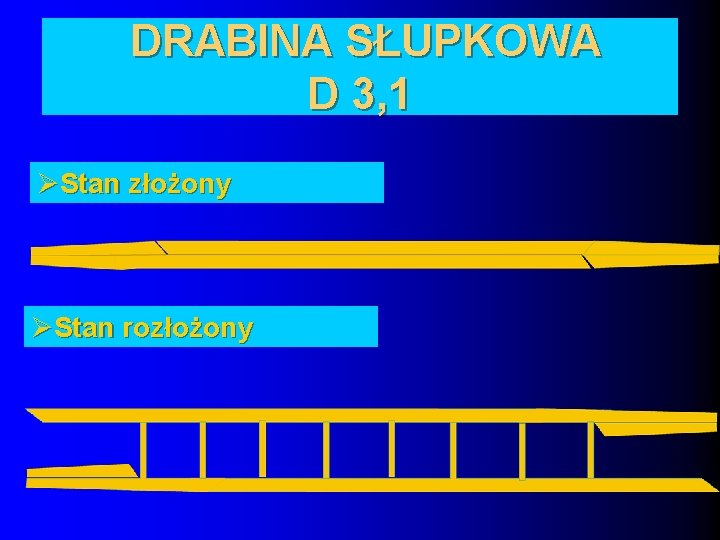

DRABINA SŁUPKOWA D 3, 1 ØStan złożony ØStan rozłożony

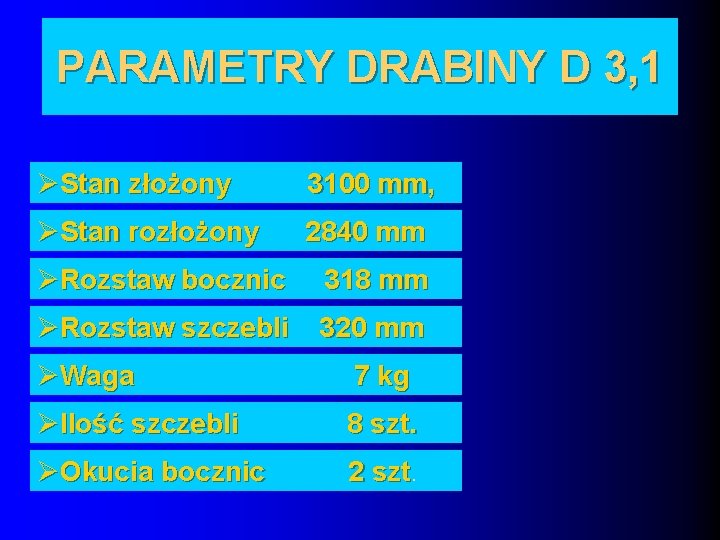

PARAMETRY DRABINY D 3, 1 ØStan złożony 3100 mm, ØStan rozłożony 2840 mm ØRozstaw bocznic 318 mm ØRozstaw szczebli 320 mm ØWaga 7 kg ØIlość szczebli 8 szt. ØOkucia bocznic 2 szt

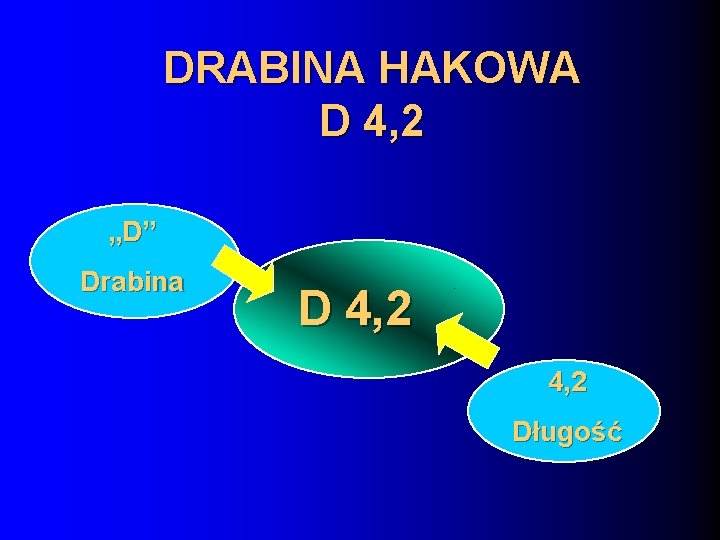

DRABINA HAKOWA D 4, 2 „D” Drabina D 4, 2 Długość

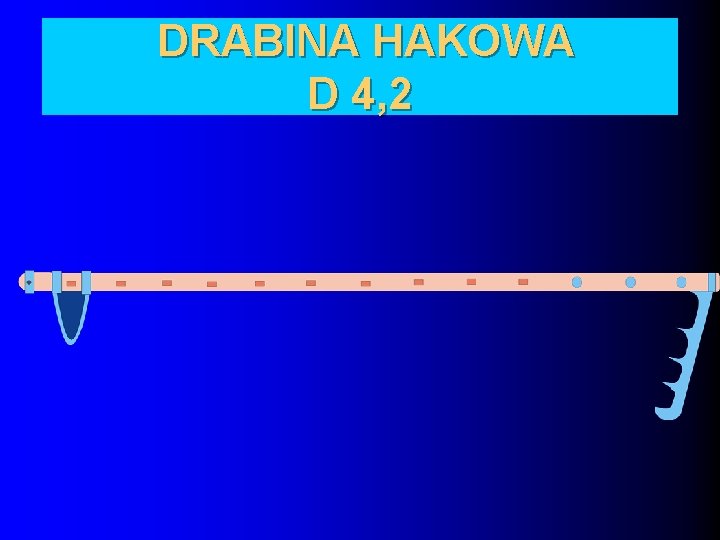

DRABINA HAKOWA D 4, 2

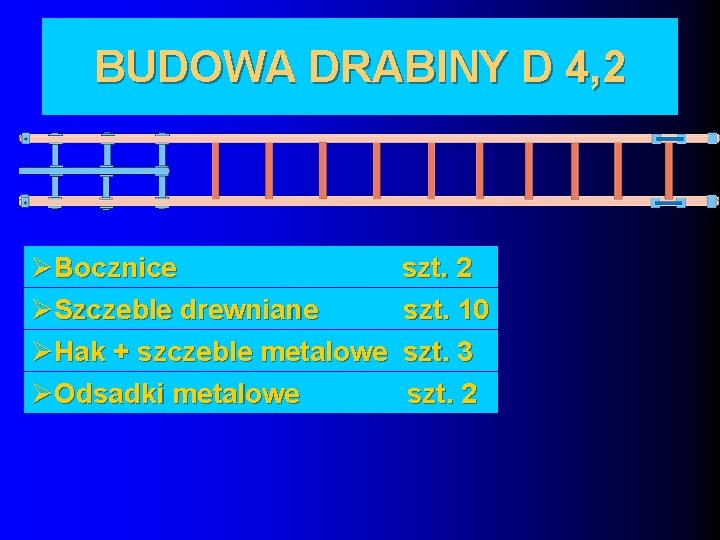

BUDOWA DRABINY D 4, 2 ØBocznice ØSzczeble drewniane ØHak + szczeble metalowe ØOdsadki metalowe szt. 2 szt. 10 szt. 3 szt. 2

PARAMETRY DRABINY D 4, 2 ØDługość 4200 mm, ØHak 500 mm ØRozstaw bocznic 240 mm ØRozstaw szczebli 320 mm ØWaga 12 kg ØSzczeble drewniane 10 szt. ØSzczeble metalowe 3 szt. ØOdsadki metalowe 2 szt ØLinka stalowa 2 szt.

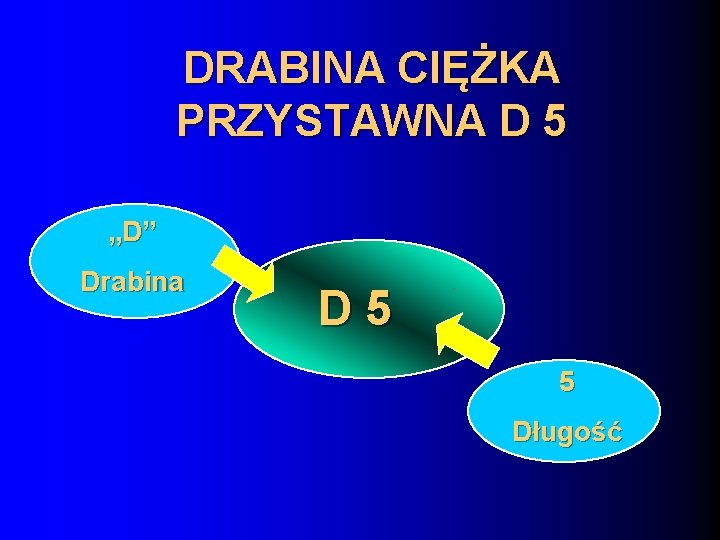

DRABINA CIĘŻKA PRZYSTAWNA D 5 „D” Drabina D 5 5 Długość

DRABINA CIĘŻKA PRZYSTAWNA D 5

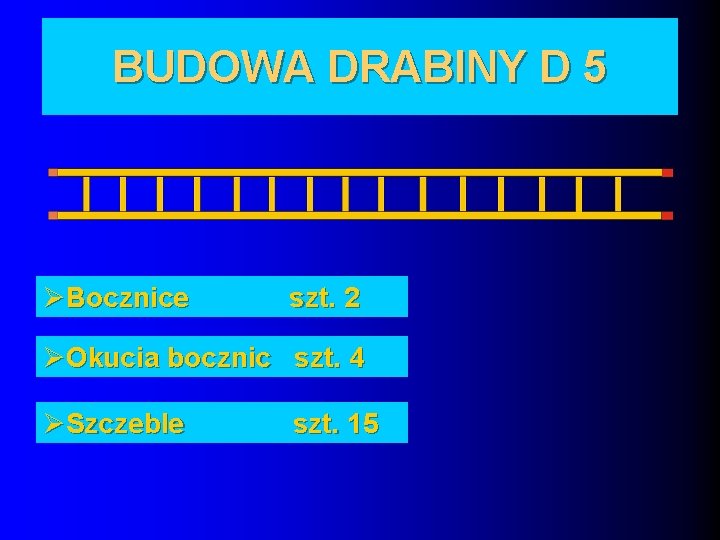

BUDOWA DRABINY D 5 ØBocznice szt. 2 ØOkucia bocznic szt. 4 ØSzczeble szt. 15

PARAMETRY DRABINY D 5 ØDługość ØRozstaw bocznic ØRozstaw szczebli ØWaga ØSzczeble 5000 mm, 360 mm 320 mm 16 kg 15 szt.

DRABINA LEKKA PRZYSTAWNA D 3, 8 „D” Drabina D 3, 8 Długość

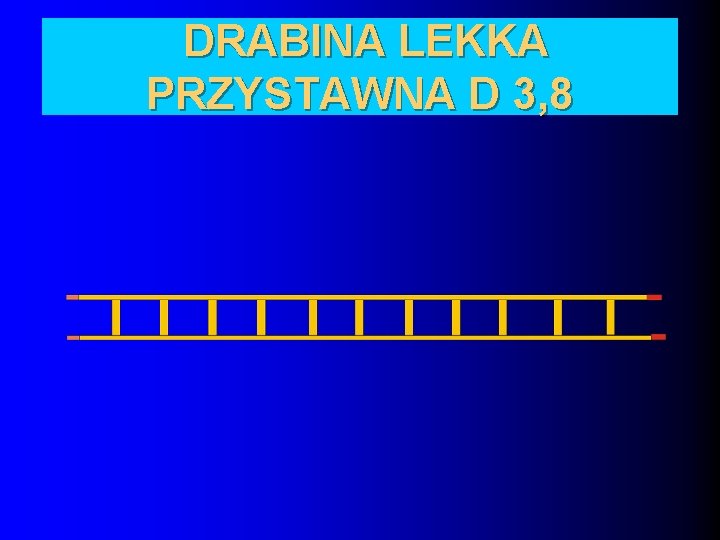

DRABINA LEKKA PRZYSTAWNA D 3, 8

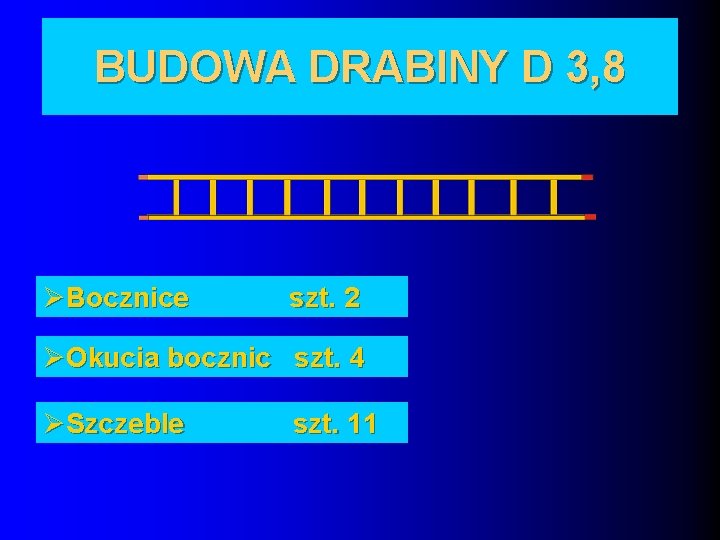

BUDOWA DRABINY D 3, 8 ØBocznice szt. 2 ØOkucia bocznic szt. 4 ØSzczeble szt. 11

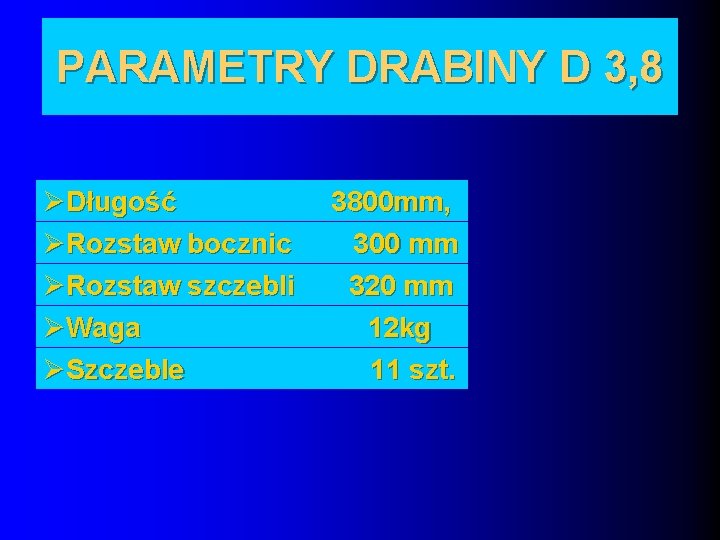

PARAMETRY DRABINY D 3, 8 ØDługość ØRozstaw bocznic ØRozstaw szczebli ØWaga ØSzczeble 3800 mm, 300 mm 320 mm 12 kg 11 szt.
