Orientierung mit Karte Kompass und GPS Lehrwartekoordination der
- Slides: 61
Orientierung mit Karte, Kompass und GPS Lehrwartekoordination der Naturfreunde Österreich 23. -25. Mai 2003, Schneeberg-/Raxgebiet Martin Galanda und Peter Sykora Karte, Kompass und GPS 23. -25. 5. 2003
Programm • Freitag, 23. 5. 2003 – Grundlagen Kartenkunde mit Übungen – Karten für das Hochgebirge • Samstag, 24. 5. 2003 – Arbeiten mit der Karte – GPS Grundlagen (Theorie und Praxis) • Sonntag, 25. 5. 2003 – Navigieren mit GPS – Fragestunde Karte, Kompass und GPS 23. -25. 5. 2003
Orientierung im Hochgebirge - Unabhängigkeit in unbekanntem Gelände - Frage nach Standort, Richtung, Entfernung und Höhe - Forderungen: sicheres Finden, sinnvoller Einsatz der Kräfte, beste Nutzung der Zeit (LINKE 1998) Karte, Kompass und GPS 23. -25. 5. 2003
Grundarten der Navigation • Sichtnavigation (nach Landmarken) • Koppelnavigation (nach Kurs, Geschwindigkeit und Zeit) • Himmelsnavigation (Sonne, Polarstern) • elektronische Navigation GPS (liefert Standort, Richtung, Entfernung, Höhe) Karte, Kompass und GPS 23. -25. 5. 2003
„Unsere wichtigste Orientierungshilfe – nach der Sonne – ist die Karte“ (LINKE 1998) Kartographie Definition, Kriterien, Geländedarstellung, Karten für Bergler etc. Karte, Kompass und GPS 23. -25. 5. 2003
Karte • lat. charta (Brief, Urkunde) • “eine grundrissbezogene graphische Repräsentation georäumlichen Wissens auf der Basis kartographischer Abbildungsbedingungen” (ICA 1996) • „massstäbliche, verkleinerte, generalisierte und erläuterte Grundrissdarstellung. . . der Erde“ (ICA 1973) Karte, Kompass und GPS 23. -25. 5. 2003
Landschaft zu Karte, Kompass und GPS 23. -25. 5. 2003
Karte, Kompass und GPS 23. -25. 5. 2003
Karte, Kompass und GPS 23. -25. 5. 2003
Massstab • lineares Verkleinerungsverhältnis der Karte zur Natur • M = 1 : m (M = Massstab, m = Massstabszahl) • Je grösser m desto kleiner der M • 1: 25. 000 > 1: 200. 000 AND 25. 000 > 200. 000 Karte, Kompass und GPS 23. -25. 5. 2003
M = 1: 25. 000 Karte : 1 mm 1 cm Welt 25. 000 mm 25. 000 cm 25. 000 m Karte, Kompass und GPS 23. -25. 5. 2003

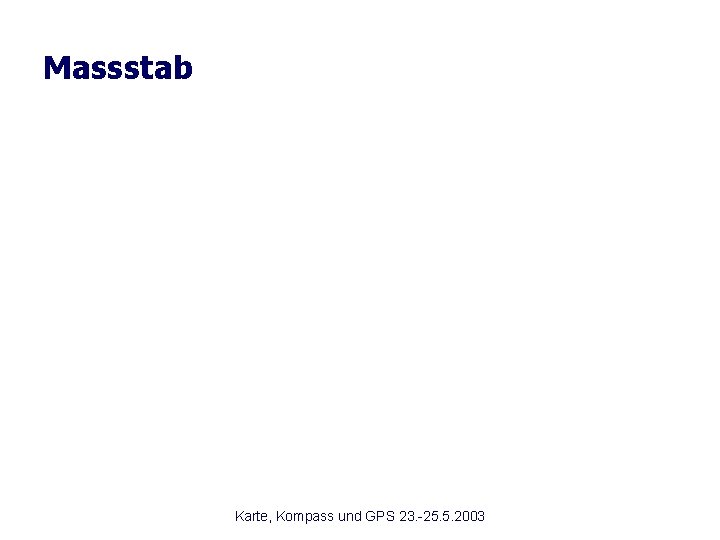

Massstab Karte, Kompass und GPS 23. -25. 5. 2003
Der richtige Massstab Gurtner (1998) Karte, Kompass und GPS 23. -25. 5. 2003
Übung - Zeichne in den Masstäben 1: 10. 000, 1: 25. 000 und 1: 100. 000 1. 000 m 750 m 1. 200 m 400 m 250 m 800 m Karte, Kompass und GPS 23. -25. 5. 2003
Übung - Zeichne in den Masstäben 1: 10. 000, 1: 25. 000 und 1: 100. 000 7. 5 / 3 / 0. 75 cm 10 / 4 / 1 cm 12 / 4. 8 / 1. 2 cm 8 / 3. 2 / 0. 8 cm 2. 5 / 1 / 0. 25 cm 4 / 1. 6 / 0. 4 Karte, cm. Kompass und GPS 23. -25. 5. 2003
Topographische Karten “Karten aller Masstäbe in denen die Landschaft charakteristisch vereinfacht dargestellt ist” (If. AG 1971) Mehrzweckkarten vs. spezifische Karten Karte, Kompass und GPS 23. -25. 5. 2003
Topographische Karten - Inhalt Geländedarstellung Situation Schrift Karte, Kompass und GPS 23. -25. 5. 2003
Geländedarstellung Karte, Kompass und GPS 23. -25. 5. 2003

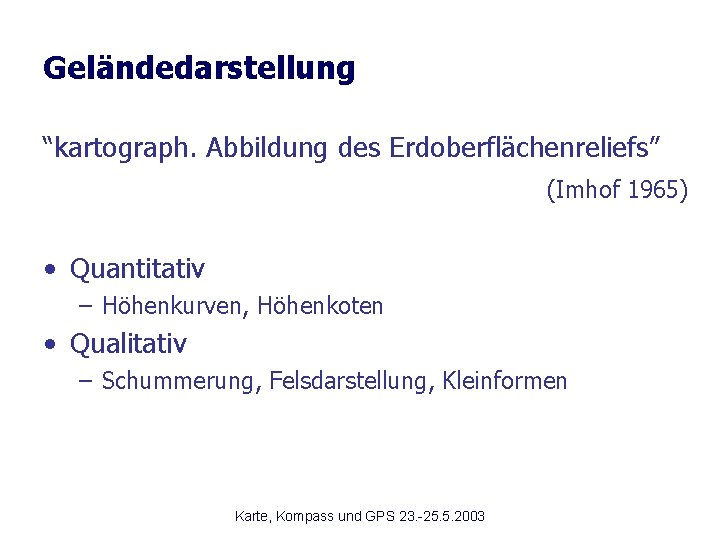

Geländedarstellung “kartograph. Abbildung des Erdoberflächenreliefs” (Imhof 1965) • Quantitativ – Höhenkurven, Höhenkoten • Qualitativ – Schummerung, Felsdarstellung, Kleinformen Karte, Kompass und GPS 23. -25. 5. 2003
Quantitativ – Höhenkurven Def. “Höhenlinien sind die orthogonale Projektion der Schnittlinien von Niveauflächen mit der Geländeoberfläche” (n. Hake et al. 2002) Schoppmeyer (2002) Karte, Kompass und GPS 23. -25. 5. 2003
Quantitativ – Höhenkurven Def. “Höhenlinien sind die orthogonale Projektion der Schnittlinien von Niveauflächen mit der Geländeoberfläche” (n. Hake et al. 2002) “Verbindung von Geländepunkten gleicher Höhe” = Höhenlinie, Höhenschichtlinie, Isohypse; Farbe nach Untergrund Karte, Kompass und GPS 23. -25. 5. 2003
Höhenkurven - Äquidistanz • Äquidistanz = konstanter Abstand der Höhenkurven = Schichthöhe, Höhenlinienintervall; • Normalkurven, Zählkurven, Zwischenkurven Karte, Kompass und GPS 23. -25. 5. 2003
Äquidistanzsysteme 20 / 10 (ÖK 50) 40 / 80 / 20, 10, 5 Imhof (1965) Karte, Kompass und GPS 23. -25. 5. 2003
Wahl der Äquidistanz abhängig von • Kartenmassstab • Formenschatz, Landschaftstyp (Alpen vs. Jura) • Genauigkeit der Höhenkurven • Kartenwerk vs. Einzelwerk Karte, Kompass und GPS 23. -25. 5. 2003
Höhenlinien – geometr. Fehler • Höhenfehler resultieren in Lagefehlern • “je flacher desto ungenauer die Lage” • AUT 1: 50. 000: mh = +/- (1 + 3 tan α) (Arnberger et al. 1975) Hake et al. (1994) Karte, Kompass und GPS 23. -25. 5. 2003
Höhenlinien – geometr. Fehler Karte, Kompass und GPS 23. -25. 5. 2003
Geometrie vs. Morphologie Karte, Kompass und GPS 23. -25. 5. 2003 Hake et al. (1994)
Höhenlinien – Übung Karte, Kompass und GPS 23. -25. 5. 2003 Gurtner (1998)
Höhenlinien - Zusammenfassung • Vorteile – Geometrische und morphologische Gestalt des Geländes – Messbarkeit von Höhen, Höhenunterschieden, Hangneigungen, Exposition etc. – gut kombinierbar mit anderen Darstellungselementen • Nachteile – für den Laien schwer fassbar – Äquidistanz (Information nur an Geländeschnitten) Karte, Kompass und GPS 23. -25. 5. 2003
Gurtner Karte, Kompass und GPS 23. -25. 5. 2003 (1998)
Höhenpunkte und -koten • Höhenpunkt = Punkt auf der Karte • Höhenkote = Höhenzahl zum Punkt • Kotierte Punkte sind geometrische Stützen der Geländedarstellung • an markanten u. eindeutigen Geländepunkten, z. B. Gipfel, Pässe, Orientierungspunkte etc. Karte, Kompass und GPS 23. -25. 5. 2003

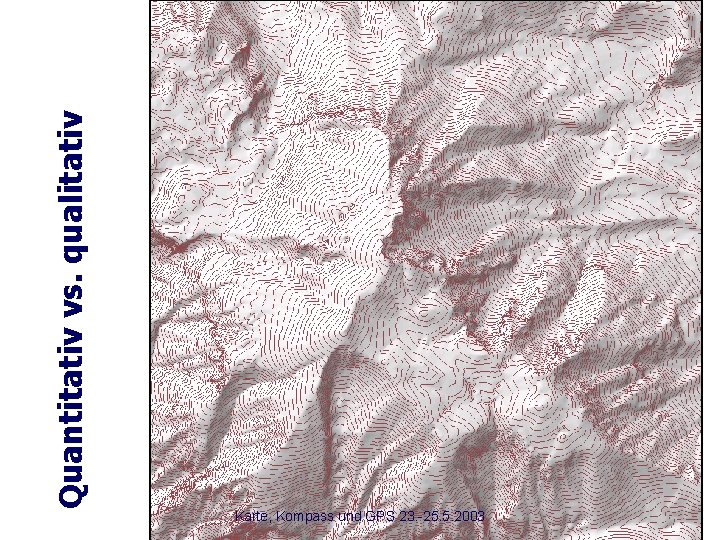

Quantitativ vs. qualitativ Karte, Kompass und GPS 23. -25. 5. 2003
Quantitativ vs. qualitativ Karte, Kompass und GPS 23. -25. 5. 2003
Quantitativ vs. qualitativ Karte, Kompass und GPS 23. -25. 5. 2003
qualitativ - Schummerung • Schattenplastische Darstellung der Geländeformen • Annahme einer Beleuchtung des Geländes aus NW (keine Schlagschatten) • Monochrome hell-dunkel variierte Flächentönung • Nicht geometrisch exakt und messbar Karte, Kompass und GPS 23. -25. 5. 2003
Schummerung - Beleuchtungsrichtung aus NW aus S Imhof (1965) Karte, Kompass und GPS 23. -25. 5. 2003

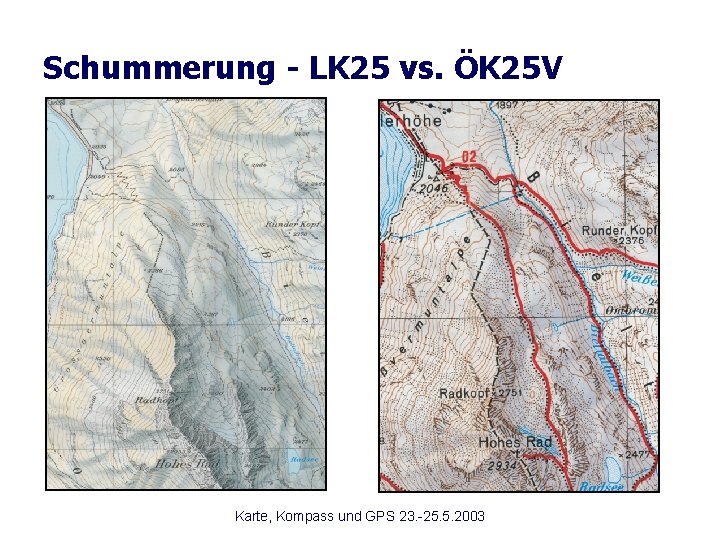

Schummerung - LK 25 vs. ÖK 25 V Karte, Kompass und GPS 23. -25. 5. 2003
quantitativ - Felsdarstellung • Ziel – Wiedergabe der individuellen Eigenheiten des Felskörpers (“Wiedererkennung”) – Veranschaulichung der Verknitterung des Felsgeländes und besonderer Formen • Felsdarstellung allgemein – ausgewählte Höhenkurven + Felszeichnung Karte, Kompass und GPS 23. -25. 5. 2003

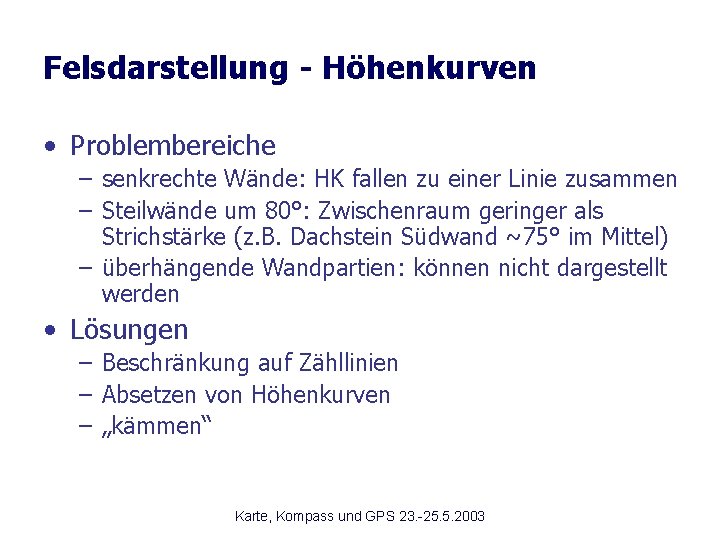

Felsdarstellung - Höhenkurven • Problembereiche – senkrechte Wände: HK fallen zu einer Linie zusammen – Steilwände um 80°: Zwischenraum geringer als Strichstärke (z. B. Dachstein Südwand ~75° im Mittel) – überhängende Wandpartien: können nicht dargestellt werden • Lösungen – Beschränkung auf Zähllinien – Absetzen von Höhenkurven – „kämmen“ Karte, Kompass und GPS 23. -25. 5. 2003
LK 25 vs. ÖK 50 Karte, Kompass und GPS 23. -25. 5. 2003
LK 25 vs. ÖK 50 Karte, Kompass und GPS 23. -25. 5. 2003
Kleinformendarstellung • Ergänzung der Höhenlinien • Formen die mit Äquidistanz nicht fassbar sind Sykora (2000) Karte, Kompass und GPS 23. -25. 5. 2003
Karten für Bergler Karte, Kompass und GPS 23. -25. 5. 2003
Kriterien für eine „gute“ Karte • Brainstorming Karte, Kompass und GPS 23. -25. 5. 2003
Kriterien für eine „gute“ Karte 1 • • Massstab Lesbarkeit (schlechte Witterung) Äquidistanz Aktualität (z. B. Gletscher) Papier Randausstattung, sonstige Informationen Verfügbarkeit Karte, Kompass und GPS 23. -25. 5. 2003

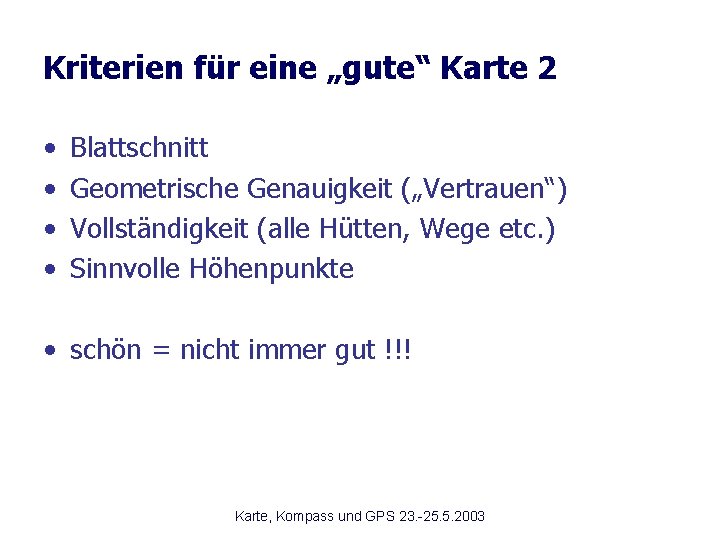

Kriterien für eine „gute“ Karte 2 • • Blattschnitt Geometrische Genauigkeit („Vertrauen“) Vollständigkeit (alle Hütten, Wege etc. ) Sinnvolle Höhenpunkte • schön = nicht immer gut !!! Karte, Kompass und GPS 23. -25. 5. 2003
Karten für Österreichs Berge • • Österreichische Karte 1: 50. 000, 1: 25. 000 V Alpenvereinskartographie Freytag&Berndt Karten Kompass-Karten Karte, Kompass und GPS 23. -25. 5. 2003
ÖK 1: 50. 000, 1: 25. 000 V • Flächendeckend für Österreich (213/191 Bl. ) • Inhaltsdichte 1: 50. 000 entspricht einem M von 1: 30. 000 reproduktionstechnische Vergrösserung auf 1: 25. 000 • Bundesamt für Eich- und Vermessungswesen • Einheitliche „hohe“ Qualität und Kartengraphik • Fixer Blattschnitt und Gebietskarten Karte, Kompass und GPS 23. -25. 5. 2003
ÖK 50 Karte, Kompass und GPS 23. -25. 5. 2003
ÖK 25 V Karte, Kompass und GPS 23. -25. 5. 2003
ÖK 1: 50. 000, 1: 25. 000 V • Bis 2008 Umstellung von Bundesmeldenetz auf Universales-Transversales-Mercator-System • Äquidistanz 100/20/10 • Aktualisierungszyklus 6 -8 Jahre • Mehrzweckkarte (flach, gefaltet, mit Wanderweg oder Strassenaufdruck) • Austrian Map 3 D (CD oder WWW) Siehe auch Broschüre Karten des BEV 2003 Karte, Kompass und GPS 23. -25. 5. 2003
Alpenvereinskartographie • Karte für Bedürfnisse der Bergsteiger seit 1865, d. h. Sehr detaillierte Geländedarstellung • 50 Karten des Ostalpenraums (Wegmarkierungen oder Schirouten) • Äquidistanz 100/20/10 • 17 Expeditionskarten • Unterschiedl. Methoden der Geländedarstellung • Auch Zusammendrucke der ÖK Karte, Kompass und GPS 23. -25. 5. 2003
Alpenvereinskartographie • ca. 100. 000 Karten / Jahr verkauft • Als AV-Mitglied umbedingt beim ÖAV kaufen, 4. 95 vs. 9. 10 Euro !!!! • Aktualisierungszyklus 5 -6 Jahre Karte, Kompass und GPS 23. -25. 5. 2003
Freytag&Berndt Karten • Wanderkarten 1: 50. 000 und 1: 100. 000 für gr. Teile Österreichs und S-Tirol • Äquidistanz 500 / 100 / 50 • Thematische Information dominiert Geländedarstellung • keine Gitternetzlinien Karte, Kompass und GPS 23. -25. 5. 2003

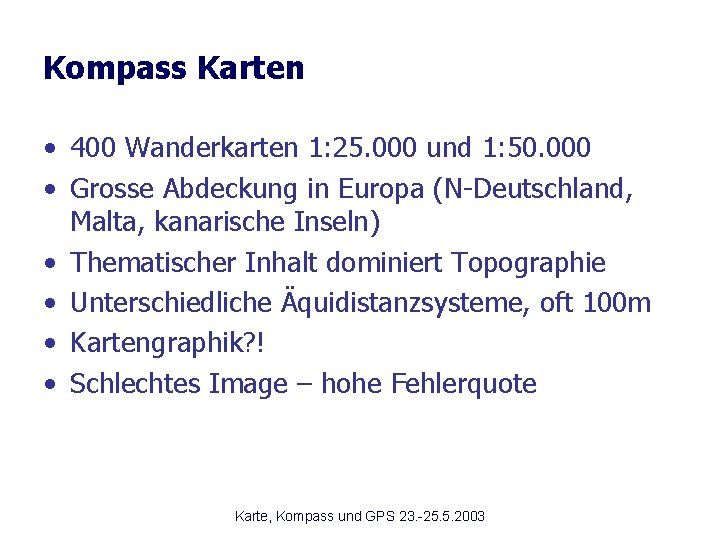

Kompass Karten • 400 Wanderkarten 1: 25. 000 und 1: 50. 000 • Grosse Abdeckung in Europa (N-Deutschland, Malta, kanarische Inseln) • Thematischer Inhalt dominiert Topographie • Unterschiedliche Äquidistanzsysteme, oft 100 m • Kartengraphik? ! • Schlechtes Image – hohe Fehlerquote Karte, Kompass und GPS 23. -25. 5. 2003
Allerlei Karte, Kompass und GPS 23. -25. 5. 2003
Endonym - Exonym • Endonym = lokaler Name für einen Ort, Berg etc. , z. B. Mont Blanc und Wien • Exonym = in der eigenen Sprache gehaltene Namen für Orte, Berge etc. in anderen Sprachgebieten, z. B. Monte Bianco (ital. ) und Vienna (engl. ) Karte, Kompass und GPS 23. -25. 5. 2003
Kompassnavigation - Deklination • Abweichung von magentisch zu geographisch Nord • Oft am Kartenrand angeführt (z. B. CH LK 25), variert weltweit • in den Alpen ca. 2° bis 3° • Genauigkeit in der Kompassarbeit 4 -6° (Cliff 1991) Deklination vernachlässigbar Karte, Kompass und GPS 23. -25. 5. 2003
Kompassnavigation – Deklination 2000 Karte, Kompass und GPS 23. -25. 5. 2003 http: //www. usgs. gov
Kompassnavigation - Auffanglinie • Ein Fehler von 6° auf 500 m ergibt eine Abweichung von 52 m am Ziel – möglichst kurze Strecken – Arbeiten mit Auffanglinien (Leitlinien) od. Höhenmesser Linke (1998) Karte, Kompass und GPS 23. -25. 5. 2003

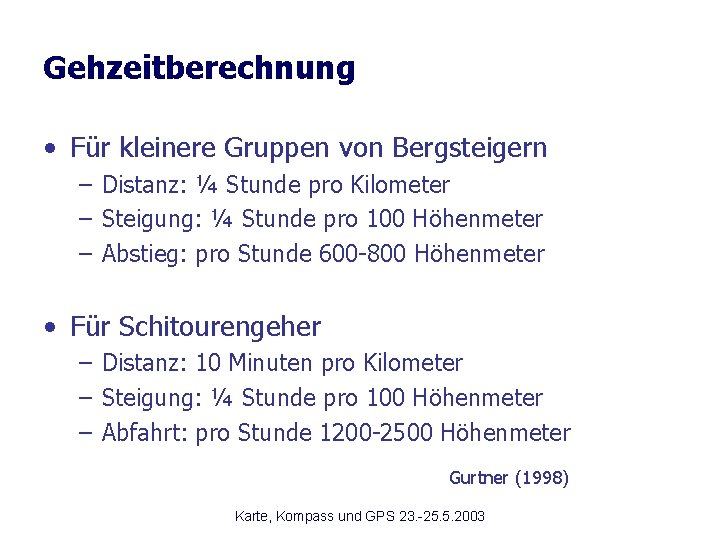

Gehzeitberechnung • Für kleinere Gruppen von Bergsteigern – Distanz: ¼ Stunde pro Kilometer – Steigung: ¼ Stunde pro 100 Höhenmeter – Abstieg: pro Stunde 600 -800 Höhenmeter • Für Schitourengeher – Distanz: 10 Minuten pro Kilometer – Steigung: ¼ Stunde pro 100 Höhenmeter – Abfahrt: pro Stunde 1200 -2500 Höhenmeter Gurtner (1998) Karte, Kompass und GPS 23. -25. 5. 2003
