ORIENTACIÓ I COORDENADES GEOGRÀFIQUES
• L’eix de rotació de la Terra determina els dos pols geogràfics: el pol nord i el sud Que, com sabem, està una mica inclinat
• La Terra és com un gran imant. Amb els dos pols N. i S. Que no coincideixen exactament amb els dos pols geogràfics. Les brúixoles senyalen la direcció dels pols magnètics, que són a prop dels pols geogràfics
COM ORIENTAR-NOS SENSE BRÚIXOLA • Per trobar el nord de nit hem de buscar: • L’estel polar (l´únic que no es mou durant la nit) ens indica la direcció del pol nord
• El sol al migdia ens assenyala la direcció Sud
• Altres mètodes per orientar-se:
COORDENADES GEOGRÀFIQUES • La Terra és travessada per unes línies imaginàries: els paral. lels i els meridians.
• Els paral. lels són circunferències paral. leles en direcció est-oest. La més gran s’anomena Equador que divideix la terra en dues meitats o hemisferis Els paral·lels per sobre de l’Equador ens diuen la latitud nord i els que estan per sota la latitud Sud. La latitud es mesura en graus i poden anar des dels 0º a l’Equador fins els 90º als pols.
• Els meridians són les línies que van de pol a pol (direcció N-S). Tots els meridians tenen la mateixa longitud. Es va escollir com a meridià 0 el que passa per Greenwich (Londres) Els meridians queden a la dreta del meridià 0º tenen longitud Est i els queden a l’esquerra longitud Oest. La longitud es mesura en graus i poden anar del 0º al 180º
Els graus tenen dos submúltiples. • Els minuts (‘) • Els segons (‘’) Un grau té 60 ‘ Un minut té 60’’
• La latitud és la distància en graus (0º-90º) que hi ha des d’un punt de la superfície de la Terra fins a l’Equador, • La longitud és la distància en graus (0º-180º) que hi ha des d’un punt de la superfície de la Terra fins al meridià de Greenwich
NO NE S O SE • Aquesta xarxa de paral. lels i meridians cobreix tota l’esfera terrestre.

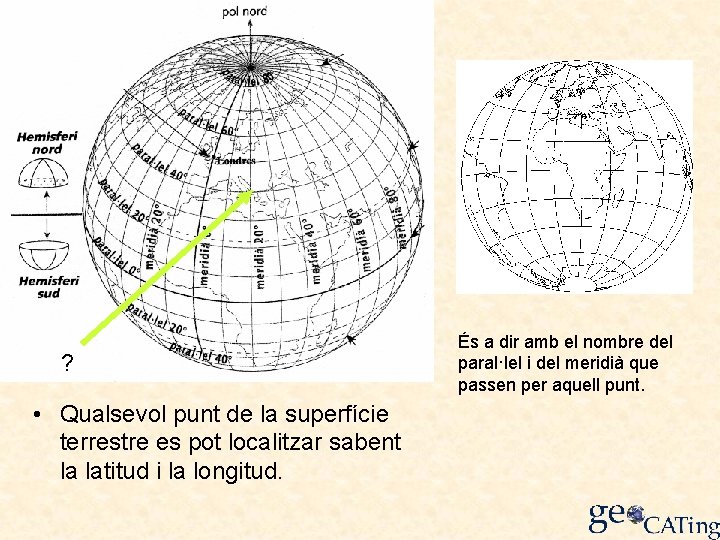

? • Qualsevol punt de la superfície terrestre es pot localitzar sabent la latitud i la longitud. És a dir amb el nombre del paral·lel i del meridià que passen per aquell punt.
• • • Localitza aquestes coodenades: 30º N. 60º O. 60º S 120º E. 0º 30º O. 80º N 90º E. Digues les coordenades assenyalades amb la fletxa
• Digues quines són les coordenades assenyalades
Digues les coordenades assenyalades amb una estrella • Localitza aquestes coordenades: 20º N. 20º E. • 50º S. 140º O. 10º N. 80º E. • 40º N. 50º O.
• Coordenades UTM La majoria de mapes porten, a més de les coordenades geogràfiques (latitud, longitud) un altre tipus de coordenades, les UTM (x, y) X= 415 y= 4617
• Coordenades UTM S’ha dividit la Terra horitzontalment en 60 fusos de 6º, començant per l’antimeridià de Greenwich i numerats de l’ 1 al 60 d’Oest a Est Aquests fusos s’han dividit en sentit vertical en zones de 8º de latitud identificant-les amb una lletra començant pel pol Sud.

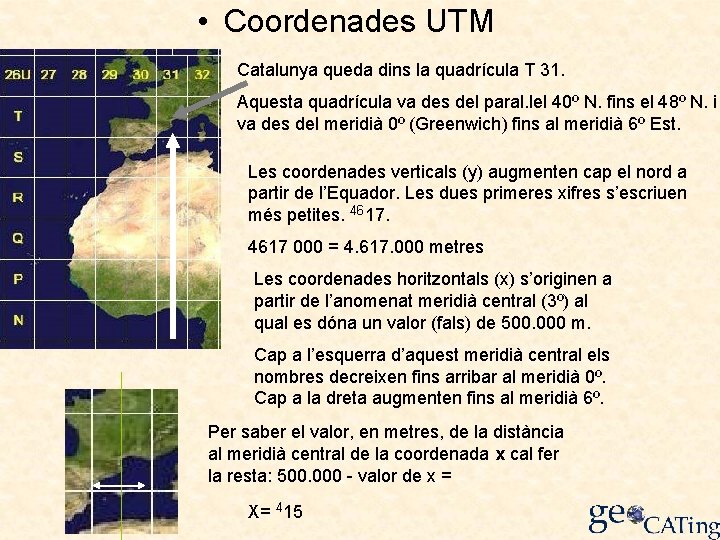

• Coordenades UTM Catalunya queda dins la quadrícula T 31. Aquesta quadrícula va des del paral. lel 40º N. fins el 48º N. i va des del meridià 0º (Greenwich) fins al meridià 6º Est. Les coordenades verticals (y) augmenten cap el nord a partir de l’Equador. Les dues primeres xifres s’escriuen més petites. 4617. x 4617 000 = 4. 617. 000 metres Les coordenades horitzontals (x) s’originen a partir de l’anomenat meridià central (3º) al qual es dóna un valor (fals) de 500. 000 m. Cap a l’esquerra d’aquest meridià central els nombres decreixen fins arribar al meridià 0º. Cap a la dreta augmenten fins al meridià 6º. Per saber el valor, en metres, de la distància al meridià central de la coordenada x cal fer la resta: 500. 000 - valor de x = X= 415
• Coordenades UTM • Així el lloc definit per les coordenades: • 414 • 4617 Vol dir que està a: 500. 000 -414. 000= 86. 000 m. a l’Oest del meridià central (3º E) i a 4. 617. 000 metres de l’Equador La distància entre les interseccions de les línies UTM que apareixen en els mapes d’escales grans indiquen longituds d’ 1 km.

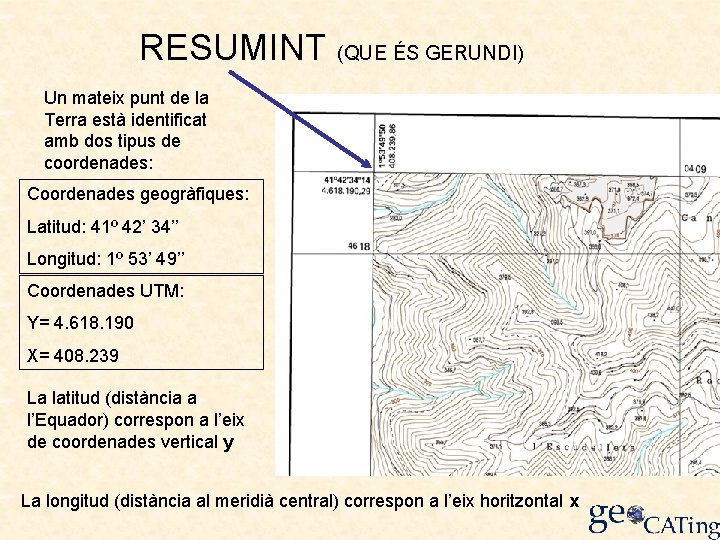

RESUMINT (QUE ÉS GERUNDI) Un mateix punt de la Terra està identificat amb dos tipus de coordenades: Coordenades geogràfiques: Latitud: 41º 42’ 34’’ Longitud: 1º 53’ 49’’ Coordenades UTM: Y= 4. 618. 190 X= 408. 239 La latitud (distància a l’Equador) correspon a l’eix de coordenades vertical y La longitud (distància al meridià central) correspon a l’eix horitzontal x
