Organização de Computadores Aula 6 Prof. Luiz di Marcello

MODELO DE VON NEUMANN CARACTERÍSTICAS • Dados e instruções armazenados em uma única memória utilizada tanto para leitura quanto para escrita • Os dados armazenados na memória podem ser acessados através de endereços • A execução de um programa ocorre sequencialmente, por ordem de endereços, exceto se for feita algum desvio explicito no programa

MODELO DE VON NEUMANN MEMÓRIA PROCESSADOR ENTRADA e SAÍDA John Von Neumann, matemático húngaro (19031957), contribuiu para a matemática e a física. Foi professor da Universidade de Princeton e um dos construtores do ENIAC

MODELO DE VON NEUMANN MEMÓRIA RDM / MBR REM / MAR CONTROLE PROCESSADOR ENTRADA e SAÍDA

MODELO DE VON NEUMANN MEMÓRIA DADOS RDM / MBR Registrador de Dados da Memória REM / MAR CONTROLE PROCESSADOR ENTRADA e SAÍDA

MODELO DE VON NEUMANN ENDEREÇO MEMÓRIA RDM / MBR REM / MAR CONTROLE Registrador PROCESSADOR de Endereços da Memória ENTRADA e SAÍDA

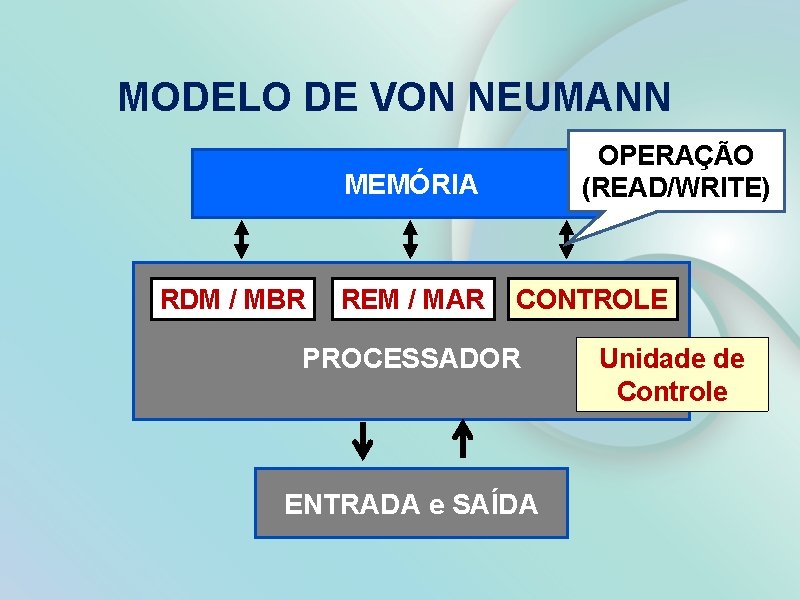

MODELO DE VON NEUMANN OPERAÇÃO (READ/WRITE) MEMÓRIA RDM / MBR REM / MAR CONTROLE PROCESSADOR ENTRADA e SAÍDA Unidade de Controle

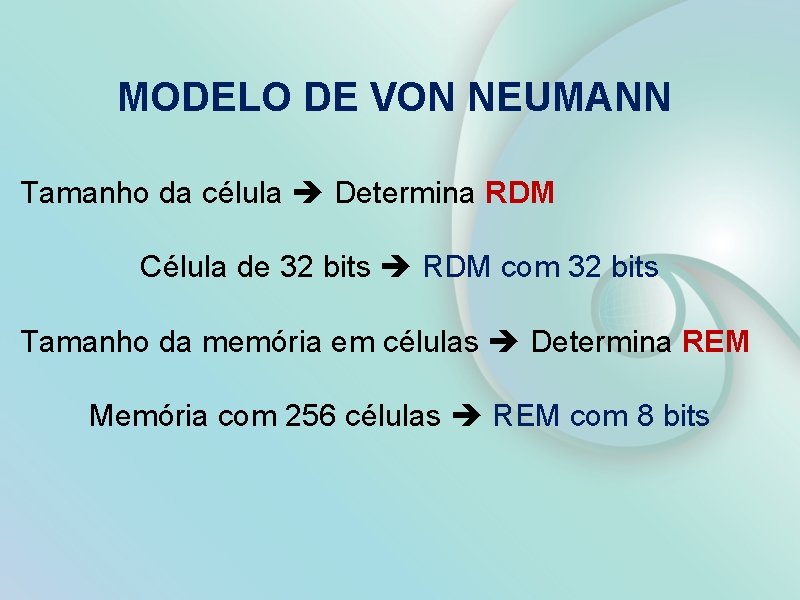

MODELO DE VON NEUMANN Tamanho da célula Determina RDM Célula de 32 bits RDM com 32 bits Tamanho da memória em células Determina REM Memória com 256 células REM com 8 bits

MODELO DE VON NEUMANN MEMÓRIA Unidade de Controle Unidade Aritmética e Lógica REGISTRADORES ENTRADA e SAÍDA Unidade Central de Processamento UCP

PROCESSADOR (UCP) Unidade de Controle ü Gerenciamento do fluxo interno dos dados Unidade Aritmética e Lógica ü Execução de operações lógicas e aritméticas, efetuando transformações sobre os dados REGISTRADORES ü Células de memória (temporárias) dentro do processador

REGISTRADORES ESPECIAIS • Registrador de Instruções (IR - Instruction Register) Armazena a instrução que está sendo executada • Registrador de estado (PSW - Program Status Word) Armazena condições de estado geradas pela unidade aritmética e lógica gerando informações para a unidade de controle • Contador do programa (PC - Program Counter) Armazena o endereço da próxima instrução que será executada

MODELO DE VON NEUMANN MEMÓRIA Unidade de Controle Unidade Aritmética e Lógica REGISTRADORES ENTRADA e SAÍDA • Armazenamento HD (Disco Rígido) CD-ROM DVD Pendrive (flash) • Monitor de vídeo • Teclado • Mouse • Placa de som • Webcam • Placa de rede • Placa fax-modem • Multifuncional

MODELO DE VON NEUMANN LIMITAÇÕES (ORIGINAIS) • Grande quantidade de acessos a memória • Velocidade dos novos dispositivos • Execução em paralelo

Organização de Computadores Exercícios Prof. Luiz di Marcello

1) O modelo proposto por Von Neumann (1945) é formado por uma CPU, memória, unidade de entrada e unidade de saída, conectados entre si através de um barramento. Analise as três sentenças a seguir sobre esses componentes e, em seguida, assinale a alternativa correta: I. A CPU é formada por: hardware, software e sistema operacional II. A comunicação entre CPU e memória utiliza dois registradores específicos: IR e PSW III. Os barramentos podem ser de três tipos: endereçamento, controle e dados ( ( ( ) Somente a sentença III está correta ) Somente as sentenças I e III estão corretas ) Somente a sentença I está correta ) Somente as sentenças II e III estão corretas ) Todas as sentenças estão corretas

1) John Von Neumann introduziu o projeto lógico de computadores com programa armazenado na memória. Computadores até então não podiam armazenar programas em memória para interpretá-los. Em relação à arquitetura proposta por Von Neumann analise as afirmações abaixo e, em seguida, marque a alternativa que apresenta apenas afirmativas corretas. I - É uma arquitetura de computador caracterizada pela possibilidade de armazenar programas no mesmo espaço de memória que os dados II - É composta por uma memória principal, uma unidade de controle, uma unidade de lógica e aritmética e componentes de entrada e saída III - Um refinamento do modelo de von Neumann é o uso de barramento de sistema que interliga CPU à memória ( ( ( ) I e III ) I e II ) I, II e III ) Somente a I
