ORGANIZACIJA I TEHNOLOGIJA GRAĐENJA DINAMIČKI PLANOVI IZVRŠENJA RADOVA (2 dio) • • Numerički planovi gantogrami ortogonalni planovi ciklogrami Osnovna literatura: 1. B. Trbojević: Organizacija građevinskih radova, Građevinska knjiga, Beograd (korišćeno je izdanje 1988. godine, a mogu se koristiti i druga izdanja) str. 106, 108 -114, 2. P. Đuranović: Projektovanje organizacije građenja, Podgorica 1995, str. 118 -148, 223

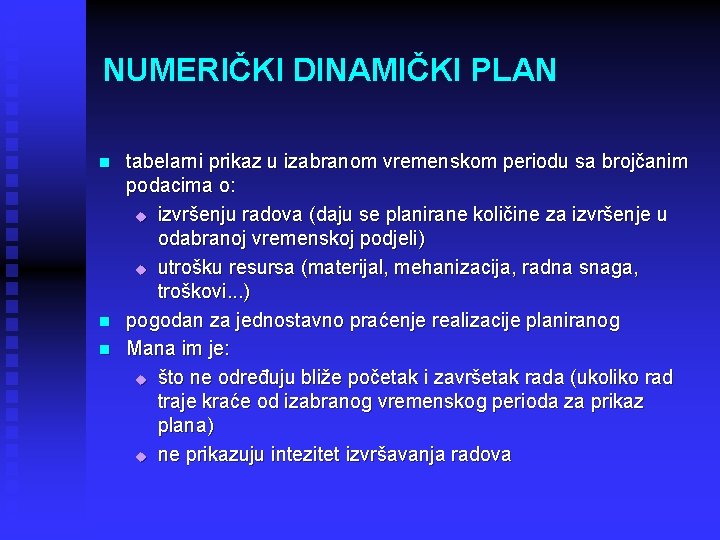

NUMERIČKI DINAMIČKI PLAN n n n tabelarni prikaz u izabranom vremenskom periodu sa brojčanim podacima o: u izvršenju radova (daju se planirane količine za izvršenje u odabranoj vremenskoj podjeli) u utrošku resursa (materijal, mehanizacija, radna snaga, troškovi. . . ) pogodan za jednostavno praćenje realizacije planiranog Mana im je: u što ne određuju bliže početak i završetak rada (ukoliko rad traje kraće od izabranog vremenskog perioda za prikaz plana) u ne prikazuju intezitet izvršavanja radova

NUMERIČKI DINAMIČKI PLAN

PARALELNI PLANOVI - GANTOGRAMI n n n Gantt ih je prvi primjenio 1918. godine grafička metoda (mogu biti dopunjeni tabelama sa raznim numeričkim podacima: trajanje aktivnosti, broj radnika, datum pocetka. . ) namjena: u prikaz planova izvršavanja aktivnosti u terminiranje mrežnih dijagrama u pogodni za objekte kod kojih nema cikličnog ponavljanja istih radova na različitim fazama objekta način izrade u izabere se odgovarajuća vremenska skala u kojoj se prikazuju sve aktivnosti na projektu: terminska jedinica koja mora biti primjerena planu u aktivnosti se prikazuju linijama; dužina linije=trajanju radova u svaka aktivnost se prikazuje u posebnom redu gantograma prednosti: u jednostavni za izradu u jednostavni za razumijevanje i moguće praćenje realizacije projekta nedostaci: u nemogućnost prikazivanja međusobne zavisnosti pojedinih aktivnosti; u problem primjene kod složenijih objekata, ako su procesi brojni i komplikovano mođusobno povezani

PARALELNI PLANOVI - GANTOGRAMI

ORTOGONALNI PLANOVI n n n grafička metoda – u koordinatnom sistemu namjena: u prikaz planova izvršavanja aktivnosti u pogodni za objekte niskogradnje način izrade u na vodoravnoj osi se prikazuje mjesto odvijanja radova (uzdužni presjek, stacionaža) u na vertikalnu osu koordinatnog sistema se nanosi izabrana vremenska podjela u aktivnosti se prikazuju linijama različitog nagiba (nagib pravca označava brzinu izvođenja) prednosti: u pregledni u na planu se uočavaju ne samo vremena odvijanja radova, nego i pravac napredovanja, kao i mjesto održavanja radova nedostaci: u nemogućnost prikazivanja međusobne zavisnosti pojedinih aktivnosti;

ORTOGONALNI PLANOVI

ORTOGONALNI PLANOVI

CIKLOGRAMSKI PLANOVI n n n grafička metoda namjena: u prikaz planova izvršavanja aktivnosti podjela: u linijski- pogodni za objekte kod kojih se radovi ciklično ponavljaju i kod kojih je broj radova-tokova (n) veći od broja zahvata (m), odnosno kod kojih je m≥n+1 t aktivnosti se prikazuju linijama različitog nagiba, u zavisnosti od zahvata na kojem se izvršavaju i vremena u kojem se izvršavaju t na vertikalnoj osi se prikazuje mjesto odvijanja radova – zahvat t na horizontalnu osu koordinatnog sistema se nanosi izabrana vremenska podjela u kružni –dnevni operativni planovi sa prikazom aktivnosti u polarnom koordinatnom sistemu u vektorski –za izradu planova kod izduženih objekata , gdje se radovi ciklično ponavljaju

Šema napredovanja radova HORIZONTALNO PENJAJUĆE NAPREDOVANJE RADOVA • izvođenje jedne vrste rada na etaži objekta i prelazak na sljedeću lamelu i sljedeći objekat, a zatim na etažu iznad primjenjivo za sve radove • VERTIKALNO PENJAJUĆE NAPREDOVANJE RADOVA • • izvođenje jedne vrste rada na najnižoj etaži objekta prelazak na sljedeću etažu iste lamele, a zatim prelazak na sljedeću lamelu, odnosno objekat primjenjivo za sve radove

Šema napredovanja radova HORIZONTALNO NAPREDOVANJE RADOVA • • istovremeno izvođenje jedne vrste rada na svim etažama objekta primjenjivo za završne i instalaterske radove HORIZONTALNO PADAJUĆE NAPREDOVANJE RADOVA • • izvođenje jedne vrste rada na etaži objekta i prelazak na sljedeću lamelu i sljedeći objekat, a zatim na etažu ispod primjenjivo za završne radove VERTIKALNO PADAJUĆE NAPREDOVANJE RADOVA • • izvođenje jedne vrste rada na najvisočioj etaži objekta i prelazak na sljedeću etažu iste lamele, a zatim prelazak na sljedeću lamelu, odnosno objeka primjenjivo za završne radove

Elementi ciklograma 1. zahvat 2. elementarni taktni tok 3. proizvodni taktni tok 4. vodeći taktni tok 5. tehnološka pauza 6. modul ritmičnosti –vrijeme završetka na jednom zahvatu) k=T/m 7. korak toka ko - vrijeme uljučivanja narednog elementarnog toka 8. front rada – vrijeme uključivanja svih elementarnih tokova 9. vrijeme izlaza - isključivanja

LINIJSKI CIKLOGRAM Redosled koraka u izradi n nakon proučavanja dokumentacije, fronta rada i metoda i tehnologije: 1. izabere se adekvatna podjela objekta na zahvate=radne etape ili dijelove objekta koji imaju isti ili približno isti sadržaj, odnosno količinu rada (podjela na zahvate može biti različita za različite grupe radova) 2. definišu se aktivnosti koje obavlja radna grupa- brigada koja treba da ima određenu brzinu rada i da održava ritam rada kako ne bi došlo do poremećaja koji bi se lančano prenio na slijedeće aktivnost. Ujednačenost u trajanju aktivnosti postiže se varijacijom sastava radnih brigada 3. utvrđuje se prostorno napredovanje radova, odnosno kretanje radnih brigada sa zahvata na zahvat=šema proizvodnog toka 4. određuje se ključni proces – vodeći taktni tok 5. izračunava se modul ritmičnosti K (izvršavanje aktivnosti na jednoj etaži) 6. crtanje elementarnih tokova 7. kontrola – izbjegavanje tačaka kritičnog približavanja 8. usklađivanje tokova- optimizacija sa aspekta t modul ritmičnosti konstantan za sve tokove i zahvate t veličina resursa jednaka na svim zahvatima t neprekidnost tokova 9. izrada poboljšane varijante

Prednosti i mane ciklogramskih planova n n prednosti: u omogućava brz, lak i detaljan uvid u stanje radova, u na planu se uočavaju ne samo vremena odvijanja radova, nego i mjesto izvršavanja radova, u kod planiranja se lako izbjegavaju štetni vremenski i prostorni razmaci i moguće je idealno planirati punu paralelizaciju odvijanja radova, u postoji mogućnost lake promjene, odnosno korekcije plana, u omogućavaju planiranje sa postupnim uključivanjem i isključivanjem sredstava rada i njihovo ravnomjerno korišćenje nedostaci: u nemogućnost prikazivanja međusobne zavisnosti pojedinih aktivnosti, u nepreglednost u slucaju velikoj broja aktivnosti

Ritmičnost tokova

Primjeri ciklograma

Linijski ciklogrami-primjer

Linijski ciklogrami -primjer

Ciklogramsko planiranje – Kružni ciklogrami • • • polarni koordinatni sistem • vrijeme se nanosi po obodu kružnice • pun krug=jedan radni dan aktivnosti se prikazuju po koncentričnim kružnicama mana im je mali broj aktivnosti koje se mogu prikazati

Ciklogramsko planiranje – Vektorski ciklogrami • • • na ordinati se nanose zahvati (kod visokogradnje, kod niskogradnje je obrnuto) isprekidane linije su fiktivne aktivnosti u pokazuju veze između elementarnog toka na jednom zahvatu i: • drugog elementarnog toka na istom zahvatu • drugog elementarnog toka na drugom zahvatu vremena i proračun vremena kao kod mrežnog plana
