ORGANISASI SISTEM KOMPUTER 1 Organisasi Komputer Struktur dan

ORGANISASI SISTEM KOMPUTER 1

Organisasi Komputer Struktur dan Fungsi Sejarah Perkembangan Komputer

Pengertian : Komputer adalah sebuah mesin hitung elektronik yang secara cepat menerima informasi masukan digital dan mengolah informasi tersebut menurut seperangkat instruksi yang tersimpan dalam komputer tersebut dan menghasilkan keluaran informasi yang dihasilkan setelah diolah.

Aritmetika dan Logika Keluaran Memory Masukan Kontrol CPU I/O

Organisasi Komputer adalah bagian yang terkait erat dengan unit–unit operasional dan interkoneksi antar komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya.

Contoh aspek organisasional adalah teknologi hardware, perangkat antarmuka, teknologi memori, sistem memori, dan sinyal–sinyal kontrol.

� Bagian yang terkait erat dengan unit–unit operasional � atribut–atribut sistem komputer yang terkait dengan seorang programmer � Contoh: teknologi hardware, perangkat antarmuka, teknologi memori, sistem memori, dan sinyal–sinyal kontrol Organisasi Komputer � Contoh: set instruksi, aritmetika yang digunakan, teknik pengalamatan, mekanisme I/O Arsitektur Komputer

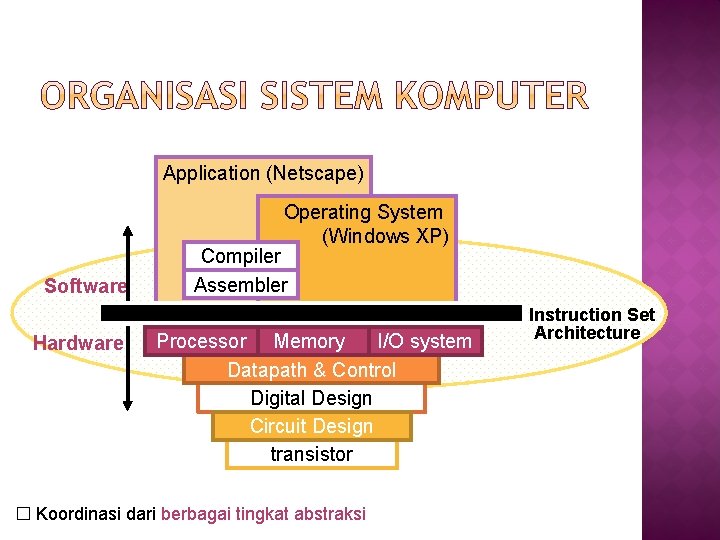

Application (Netscape) Operating System (Windows XP) Software Hardware Compiler Assembler Processor Memory I/O system Datapath & Control Digital Design Circuit Design transistor � Koordinasi dari berbagai tingkat abstraksi Instruction Set Architecture

TINGKAT-TINGKAT ABSTRAKSI ORGANISASI KOMPUTER Application S/W • MS Word komputer sebagai mesin tik elektronik • MS Excel komputer sebagai kalkulator elektronik • Compilers komputer sebagi penerjemah Systems komputer sebagai mesin yang mengeksekusi System S/W • Operating program, menyimpan file, mencetak isi file ke printer, berkomunikasi dengan komputer lain Instruction Set • Operasi dasar apa yang dapat dilakukan • Apa, di mana, dan bagaimana data dapat disimpan & diambil di / dari memori • Bagaimana data akan dirubah agar bisa dilihat mata Computer • The 5 components: Datapath, Control, Memory, Input, Output H/W

A = 25; High Level Language Program (e. g. , C) B = 8; C = A * B; Compiler Assembly Language Program (e. g. , AVR) Assembler Machine Language Program (AVR) Machine Interpretation Control Signal Specification ° ° ldsr 1, 0 x 100 lds r 2, 0 x 102 add r 1, r 2 sts 0 x 104, r 1 0000 1001 1100 0110 1010 1111 0101 1000 0000 1001 1100 0110 1010 1111

Peripheral Main Memor y Kompu ter System Bus I/O CPU Comm Line STRUKTUR : Cara komponen-komponen saling terhubung Control Unit Intern al Syste m Bus ALU Registe r FUNGSI : Operasi dari setiap komponen sebagai bagian dari struktur

Peripheral Main Memory System Bus Komputer I/O CPU Comm Line Control Unit Internal System Bus ALU Register

System bus Main Memory CPU Bridge I/O busses I/O device Komputer tersusun atas beberapa komponen penting seperti CPU, memori, perangkat I/O. Setiap komponen saling berhubungan membentuk kesatuan fungsi. .

Central Processing Unit (CPU), • berfungsi sebagai pengontrol operasi komputer dan pusat pengolahan fungsi – fungsi komputer. I/O, Memori Utama, • berfungsi memindahkan data ke lingkungan luar atau perangkat lainnya. • berfungsi sebagai penyimpan data. System Interconnection, • merupakan sistem yang menghubungkan CPU, memori utama dan I/O.

Central Processing Unit Accumulator MQ Arithmetic & Logic Circuits Arithmetic & Logic Unit I/O device MBR Intruction & Data IBR Main Memor y PC MAR IR Control Circuit Program Control Unit Address

Control Unit, • berfungsi untuk mengontrol operasi CPU dan mengontrol komputer secara keseluruhan. Arithmetic And Logic Unit (ALU), • berfungsi untuk membentuk fungsi – fungsi pengolahan data komputer. Register, • berfungsi sebagai penyimpan internal bagi CPU Interconnection, • berfungsi menghubungkan seluruh bagian dari CPU.

Source & Destination Of Data Fungsi Operasi Pengolahan Data Fungsi Operasi Penyimpanan Data Fungsi Operasi Pemindahan Data Fungsi Operasi Kontrol Movement Equipmen t Control Mechanis m Data Processing Device Memory Device

Fungsi Operasi Pemindahan Data Movement Equipmen t Control Mechanis m Data Processing Device Memory Device

Fungsi Operasi Penyimpanan Data Movement Equipmen t Control Mechanis m Data Processing Device Memory Device

Fungsi Operasi Pengolahan Data Movement Equipmen t Control Mechanis m Data Processing Device Memory Device

Fungsi Operasi Pengolahan Data Movement Equipmen t Control Mechanis m Data Processing Device Memory Device

GENERASI KOMPUTER � I: ’ 46 – ’ 57: UNIVAC 1103 � � II: ’ 58 – ’ 64: IBM 7094 � � � Sistem Operasi Small- & Medium-scale Integrated Circuit (IC) Cache & Virtual Memory, Microprogramming, Pipelining, Parallelism 1. 000 instruksi/detik IV: ’ 72 – ’ 77: Apple IIe, IBM PC � � Bahasa Tingkat Tinggi (Fortran, Cobol), Kompilator Transistor I/O & Processor Parallelism 200. 000 instruksi/detik III: ’ 65 – ’ 71: IBM System/360, DEC PDP-8 � � � Bahasa Rakitan Vacuum Tube 40. 000 instruksi/detik Large Scale Integrated Circuit (LSI) Microprocessor, PC 10. 000 instruksi/detik IV: ’ 78 – …: 80286 – Pentium IV, MIPS, Sparc, Power. PC � � Very Large Scale Integrated Circuit (VLSI) 100. 000 instruksi/detik

1946 - 1957 Tabung hampa udara sebagai penguat sinyal, merupakan ciri khas komputer generasi pertama

Pada awalnya, tabung hampa udara (vacum-tube) digunakan sebagai komponen penguat sinyal. Bahan bakunya terdiri dari kaca, sehingga banyak memiliki kelemahan, seperti: mudah pecah, dan mudah menyalurkan panas. Panas ini perlu dinetralisir oleh komponen lain yang berfungsi sebagai pendingin

ENIAC -1946 Pada tahun 1946, komputer elektronik didunia yang pertama yakni ENIAC ( Electronic Numerical Integrator And Computer ) selesai dibuat. Pada komputer tersebut terdapat 18. 800 tabung hampa udara dan berbobot 30 ton. begitu besar ukurannya, sampai-sampai memerlukan suatu ruangan kelas tersendiri. ENIAC merupakan mesin desimal yang membutuhkan daya listrik sebesar 140 Kilowatt mampu melakukan 5000 operasi penambahan perdetik

EDVAC -1946 EDVAC (Electronic Discrete Variabel Conputer) merupakan konsep program tersimpan yang oleh Von Neumann pada tahun 1946 mulai dirancang penerapannya pada komputer IAS. Walaupun tidak berhasil diselesaikan sampai tahun 1952, komputer IAS menjadi prototipe bagi semua komputer-komputer kebutuhan umum selanjutnya

Arsitektur Von Neumann menggambarkan komputer dengan empat bagian utama: • Unit Aritmatika dan Logis (ALU), • unit kontrol, • memori, • dan alat masukan dan hasil (secara kolektif dinamakan I/O). Bagian ini dihubungkan oleh berkas kawat, “bus”

Memory IAS terdiri dari 1000 lokasi penyimpanan, yang disebut word, yang masing-masing 40 digit biner (bit). Baik data maupun intruksi berupa format biner dan akan disimpan disini. Word 0 Bilangan 1 39 Bit tanda Word Intruksi 0 Kode Operasi Alamat 8 Intruksi Kiri 20 Kode Operasi Alamat 28 Intruksi Kanan 39

Unit Logika Aritmatika AC MQ Peralatan Input - Output Rangkaian Logika Aritmatika MBR IR Instruksi & Data PC Memori Utama MAR M Rangkaian Kontrol Sinyal Kontrol Unit Kendali Program Alamatalamat Struktur Komputer IAS

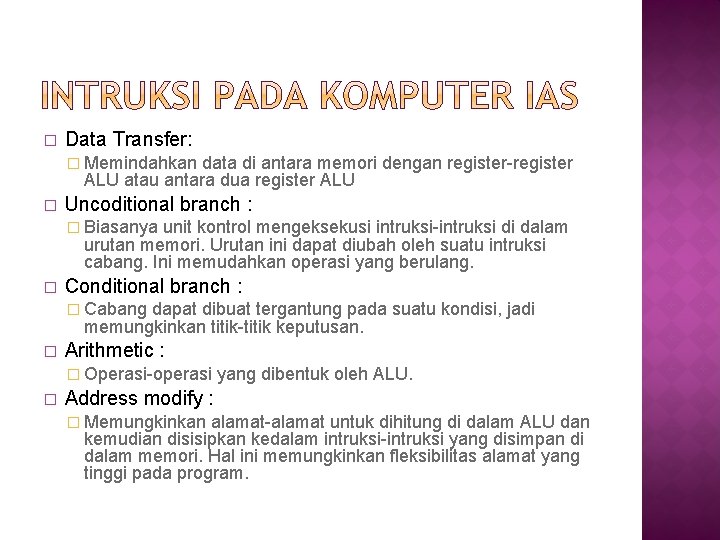

� Data Transfer: � Memindahkan data di antara memori dengan register-register ALU atau antara dua register ALU � Uncoditional branch : � Biasanya unit kontrol mengeksekusi intruksi-intruksi di dalam urutan memori. Urutan ini dapat diubah oleh suatu intruksi cabang. Ini memudahkan operasi yang berulang. � Conditional branch : � Cabang dapat dibuat tergantung pada suatu kondisi, jadi memungkinkan titik-titik keputusan. � Arithmetic : � Operasi-operasi yang dibentuk oleh ALU. � Address modify : � Memungkinkan alamat-alamat untuk dihitung di dalam ALU dan kemudian disisipkan kedalam intruksi-intruksi yang disimpan di dalam memori. Hal ini memungkinkan fleksibilitas alamat yang tinggi pada program.

1950 Tahun 1950 dianggap sebagai tahun kelahiran industri komputer dengan dua buah perusahaan, Sperry dan IBM mendominasi pasar Tahun 1947, Eckert dan Mauchly membentuk korporasi komputer Eckert. Mauchly untuk membuat komputer secara komersial dengan mesin pertamanya UNIVAC 1 (UNIVersal Automatic Computer)

IBM 701 • Tahun pemasaran • Teknologi CPU • Teknologi Memori • Waktu Siklus • Ukuran Memori • Banyaknya Opcode • Jumlah Register : : : : 1952 Tabung Hampa 30 µs 2 ~ 4 Kb 24 0 : : : : 1955 Tabung Hampa Core 12 µS 4 ~ 32 Kb 80 3 IBM 704 • Tahun pemasaran • Teknologi CPU • Teknologi Memori • Waktu Siklus • Ukuran Memori • Banyaknya Opcode • Jumlah Register

IBM 709 • Tahun pemasaran • Teknologi CPU • Teknologi Memori • Waktu Siklus • Ukuran Memori • Banyaknya Opcode • Jumlah Register : : : : 1958 Tabung Hampa Core 12 µs 32 Kb 140 3 : : : : 1960 Tabung Hampa Core 2, 18 µS 32 Kb 169 3 IBM 7090 • Tahun pemasaran • Teknologi CPU • Teknologi Memori • Waktu Siklus • Ukuran Memori • Banyaknya Opcode • Jumlah Register

IBM 7094 - I • Tahun pemasaran • Teknologi CPU • Teknologi Memori • Waktu Siklus • Ukuran Memori • Banyaknya Opcode • Jumlah Register : : : : 1962 Transistor Core 2 µs 32 Kb 185 7 : : : : 1964 Transistor Core 1, 4 µS 32 Kb 185 7 IBM 7094 - II • Tahun pemasaran • Teknologi CPU • Teknologi Memori • Waktu Siklus • Ukuran Memori • Banyaknya Opcode • Jumlah Register

1957 - 1964 Transistor merupakan ciri khas komputer generasi kedua. Bahan bakunya terdiri atas tiga lapis, yaitu: "basic", "collector" dan "emmiter".

Transistor merupakan singkatan dari Transfer Resistor, yang berarti dengan mempengaruhi daya tahan antara dua dari tiga lapisan, maka daya (resistor) yang ada pada lapisan berikutnya dapat pula dipengaruhi. Dengan demikian, fungsi transistor adalah sebagai penguat sinyal. Sebagai komponen padat, tansistor mempunyai banyak keunggulan seperti misalnya: tidak mudah pecah, tidak menyalurkan panas. dan dengan demikian, komputer yang ada menjadi lebih kecil dan lebih murah

1962 Pada tahun 1960 -an, IBM memperkenalkan komputer komersial yang memanfaatkan transistor dan digunakan secara luas mulai beredar dipasaran. Komputer IBM- 7090 buatan Amerika Serikat merupakan salah satu komputer komersial yang memanfaatkan transistor. Komputer ini dirancang untuk menyelesaikan segala macam pekerjaan baik yang bersifat ilmiah ataupun komersial. Karena kecepatan dan kemampuan yang dimilikinya, menyebabkan IBM 7090 menjadi sangat popular.

Unit Tape Magnetic CPU Kartu plong Saluran data Sambungan Printer Pembaca Kartu multiplex or Saluran data Drum Disk Saluran data Disk Hypertapes memori Saluran data Peralatan pengolah jarak jauh Susunan IBM 7094

Komputer generasi kedua lainnya adalah:

Komputer generasi kedua lainnya adalah: MARK IV Honeywell Model 800

1965 - 1971 Inti dari pada tahap generasi ke-tiga adalah pada tahun 1958 ditemukannya IC (Intergrated Circuit).

Konsep semakin kecil dan semakin murah dari transistor, akhirnya memacu orang untuk terus melakukan pelbagai penelitian. Ribuan transistor akhirnya berhasil digabung dalam satu bentuk yang sangat kecil. Secuil silicium yag mempunyai ukuran beberapa milimeter berhasil diciptakan, dan inilah yang disebut sebagai Integrated Circuit atau IC-Chip yang merupakan ciri khas komputer generasi ketiga.

1966 Mikroelektronika (Elektronika Kecil) merupakan konsep dasar pengurangan ukuran rangkaian elektronika digital. Unsur dasar komputer digital yang harus bisa melakukan fungsi penyimpanan, pemindahan, pengolahan, dan pengontrolan data dapat dilakukan dengan mengimplentasi aljabar Boolean pada dua komponen pokok, yaitu : Gerbang Logika dan Sel Memori Fungsi logika boolean Input Output Sinyal Aktifasi Input Sel Output penyimpan biner Baca Tulis Gerbang Logika Sel Memori

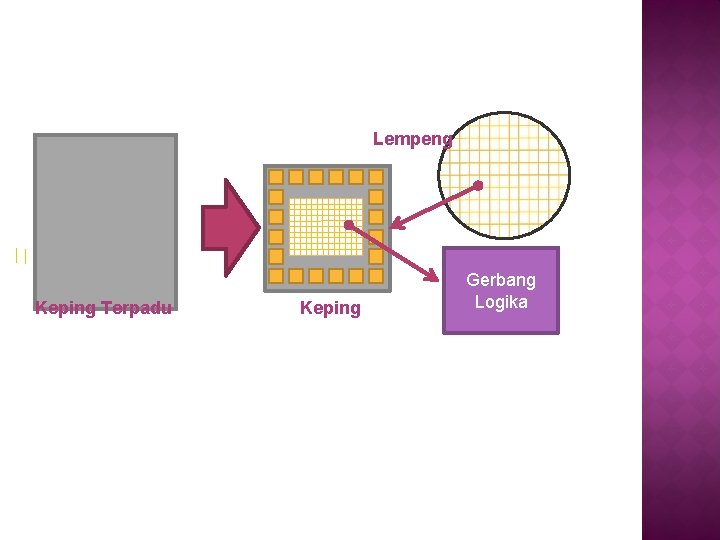

Lempeng Keping Terpadu Keping Gerbang Logika

1968 IBM S-360 merupakan komputer pertama yang menggunakan IC dan diperkenalkan pada tahun 1964. System/360 ini merupakan kelompok industri komputer yang pertama yang mencakup kinerja dan biaya yang cukup besar

1968 Komputer yang digunakan untuk otomatisasi pertama dikenalkan pada tahun 1968 oleh PDC 808, yang memiliki 4 KB (kilo-Byte) memory dan 8 bit untuk core memory

1972 - 1977 Microprocessor merupakan chiri khas komputer generasi ke-empat yang merupakan pemadatan ribuan IC kedalam sebuah Chip.

Karena bentuk yang semakin kecil dan kemampuan yang semakin meningkat dan harga yang ditawarkan juga semakin murah. Microprocessor merupakan awal kelahiran komputer personal. Pada tahun 1971, Intel Corp mengembangkan microprocessor pertama serie 4004.

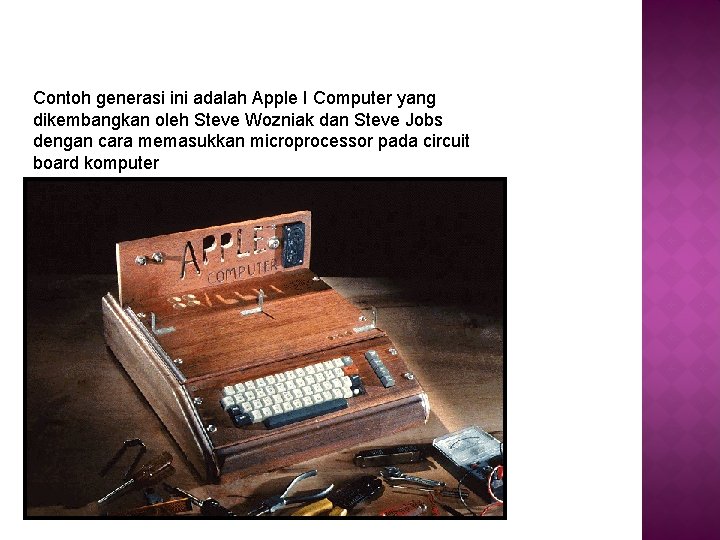

Contoh generasi ini adalah Apple I Computer yang dikembangkan oleh Steve Wozniak dan Steve Jobs dengan cara memasukkan microprocessor pada circuit board komputer

kemudian muncul TRS Model 80 dengan processor jenis Motorola 68000 dan Zilog Z-80 menggunakan 64 Kb RAM standard.

Komputer Apple II-e yang menggunakan processor jenis 6502 R serta Ram sebesar 64 Kb seperti halnya pada gambar disebelah, juga merupakan salah satu komputer PC sangat popular pada masa itu. Operating Sistem yang digunakan adalah: CP/M 8 Bit. Komputer ini sangat populer pada awal tahun 80 -an.

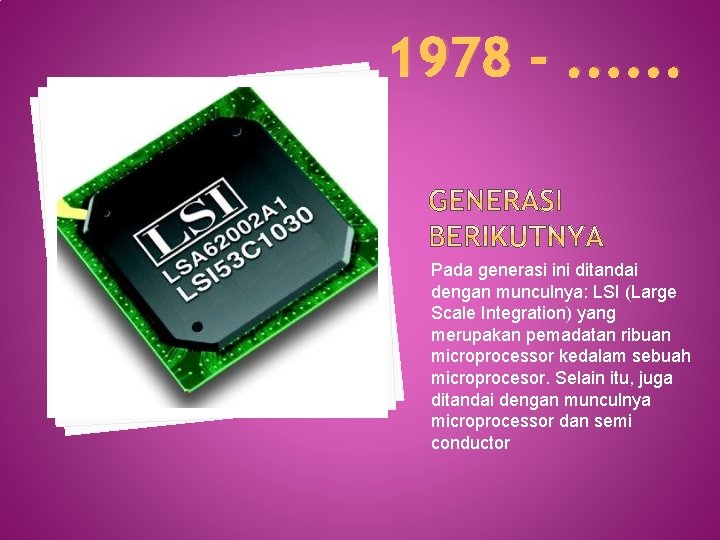

1978 -. . . Pada generasi ini ditandai dengan munculnya: LSI (Large Scale Integration) yang merupakan pemadatan ribuan microprocessor kedalam sebuah microprocesor. Selain itu, juga ditandai dengan munculnya microprocessor dan semi conductor

Perusahaan-perusahaan yang membuat microprocessor diantaranya adalah : Intel Corporation, Motorola, Zilog dan lainnya lagi. Dipasaran bisa kita lihat adanya microprocessor dari Intel dengan model 4004, 8088, 80286, 80386, 80486, dan Pentium.

pre-x 86 - 4004 - 8008 - 4040 - 8085 x 86 - 1978 - 1979 - 1982 - 1985 - 1989 - 1993 - 1995 - 1997 - 1998 - 1999 - 2000 - 2001 - 2002 - 2003 - 2004 - 2006 - 2007 - 2008 - 2009 - 2010 - 2011 : : : : : : : 8086 8088 80186 80188 80286 386 486 Pentium Pro Pentium II Celeron - P 6 Xeon - P 6 Pentium III Pentium 4 Xeon - Netburst Celeron - Netburst Pentium M Celeron - Mobile Core 2 Xeon - Core Xeon - Mobile Celeron - Core Atom Core i 3, i 5 & i 7 - Nehalem Xeon - Nehalem Celeron - Nehalem Core i 3, i 5 & i 7 - Sandy Bridge

1971 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 108 KHz : 4 bits : 2300 : 640 bytes : - Pada tahun 1971 munculah microprocessor pertama Intel, yang merupakan cikal bakal dari prosesor i 4040. Processor 4 bit ini yang direncanakan untuk menjadi otak calculator , pada tahun yang sama (1971), intel membuat revisi ke i 440. Awalnya dipesan oleh sebuah perusahaan Jepang untuk pembuatan kalkulator , ternyata prosesor ini jauh lebih hebat dari yang diharapkan sehingga Intel membeli hak guna dari perusahaan Jepang tersebut untuk perkembangan dan penelitian lebih lanjut. Di sinilah cikal bakal untuk perkembangan ke arah

1972 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 108 KHz : 8 bits : 3500 : 16 kbytes : - Pada tahun 1972 munculah microprocessor 8 bit pertama, microprocessor 8008 yang berkekuatan 2 kali lipat dari pendahulunya yaitu 4004. Processor ini agak kurang disukai karena multivoltage, lalu baru muncul processor i 8080, disini ada perubahan yaitu jadi triple voltage, pake teknologi NMOS (tidak PMOS lagi), dan mengenalkan pertama kali sistem clock generator (pake chip tambahan), dikemas dalam bentuk DIP Array 40 pins.

1974 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 2 MHz : 8 bits : 6000 : 64 Kbytes : - Microprocessor ini menjadi otak dari sebuah komputer yang bernama Altair, pada saat itu terjual sekitar sepuluh ribu dalam 1 bulan.

1978 Kecepatan detak MHz Lebar bus alamat Jumlah Transistor Alamat Memori maya : 5 MHz, 8 MHz, 10 : 16 bits : 29000 : 1 MB : -

1979 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 5 MHz, 8 MHz : 8 bits : 29000 : 1 MB : - Sebuah penjualan penting dalam divisi komputer terjadi pada produk untuk komputer pribadi buatan IBM yang memakai prosesor 8088 yang berhasil mendongkrak nama Intel. prosesor ini memiliki register 16 -bit, bus data eksternal 16 -bit, dan memori addressing 20 bit. Prosessor ini juga dilengkapi dengan teknologi HMOS, komponen pendukung bus 16 bit sangat langka, sehingga harganya menjadi sangat mahal.

1982 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 6 – 12, 5 MHz : 16 bits : 134. 000 : 16 Metabytes : 1 gigabytes Intel 286 atau yang lebih dikenal dengan nama 80286 adalah sebuah processor yang pertama kali dapat mengenali dan menggunakan software yang digunakan untuk processor sebelumnya. 286 Microprocessor merupakan processor dengan register 16 -bit, bus eksternal 16 -bit, mode protected terbatas yang dikenal dengan mode STANDARD yang menggunakan memori addressing 24 -bit yang mampu mengakses maksimal 16 MB memori.

1985 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 16 – 33 MHz : 32 bits : 275. 000 : 4 Gb : 64 Terabytes Intel 386 adalah sebuah prosesor yang memiliki 275. 000 transistor yang tertanam diprosessor tersebut yang jika dibandingkan dengan 4004 memiliki 100 kali lipat lebih banyak dibandingkan dengan 4004.

1988 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 16 – 35 MHz : 16 bits : 275. 000 : 4 Gb : 64 Terabytes

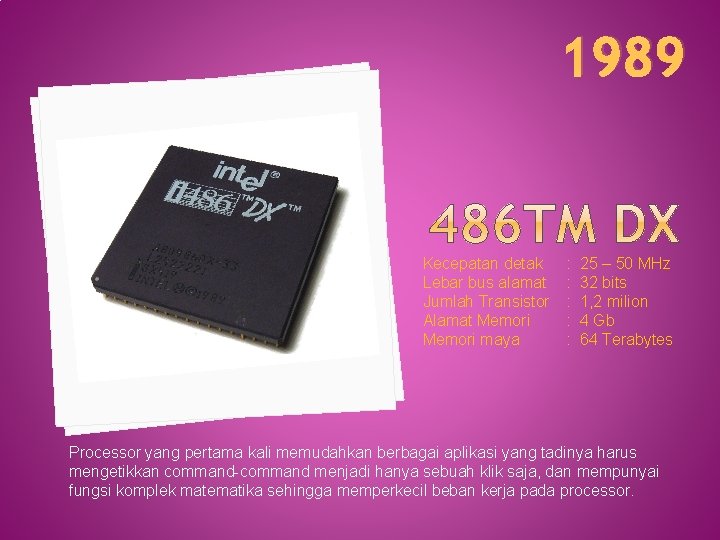

1989 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 25 – 50 MHz : 32 bits : 1, 2 milion : 4 Gb : 64 Terabytes Processor yang pertama kali memudahkan berbagai aplikasi yang tadinya harus mengetikkan command-command menjadi hanya sebuah klik saja, dan mempunyai fungsi komplek matematika sehingga memperkecil beban kerja pada processor.

1991 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 16 – 133 MHz : 32 bits : 1, 185 juta : 4 Gb : 64 Terabytes

1993 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 60 – 166 MHz : 32 bits : 3, 1 juta : 4 Gb : 64 Terabytes Processor generasi baru yang mampu menangani berbagai jenis data seperti suara, bunyi, tulisan tangan, dan foto.

1995 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 150 – 200 MHz : 64 bits : 5, 5 juta : 64 Gb : 64 Terabytes

Processor yang dirancang untuk digunakan pada aplikasi server dan workstation, yang dibuat untuk memproses data secara cepat, processor ini mempunyai 5, 5 jt transistor yang tertanam.

1997 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 200 – 300 MHz : 64 bits : 7, 5 juta : 64 Gb : 64 Terabytes Processor Pentium II merupakan processor yang menggabungkan Intel MMX yang dirancang secara khusus untuk mengolah data video, audio, dan grafik secara efisien. Terdapat 7. 5 juta transistor terintegrasi di dalamnya sehingga dengan processor ini pengguna PC dapat mengolah berbagai data dan menggunakan internet dengan lebih baik.

1998 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 400 MHz -3, 8 GHz : 64 bits : 7, 5 juta : 64 Gb : 64 Terabytes Processor yang dibuat untuk kebutuhan pada aplikasi server. Intel saat itu ingin memenuhi strateginya yang ingin memberikan sebuah processor unik untuk sebuah pasar tertentu.

1999 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : : : 128 Kb Processor Intel Celeron ini memiliki bentuk dan formfactor yang sama dengan processor Intel jenis Pentium, tetapi hanya dengan instruksi-instruksi yang lebih sedikit, L 2 cache-nya lebih kecil, kecepatan (clock speed) yang lebih lambat, dan harga yang lebih murah daripada processor Intel jenis Pentium.

1999 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 450 – 660 MHz : 64 bits : 95 juta : 64 Gb : 64 Terabytes Processor Pentium III merupakan processor yang diberi tambahan 70 instruksi baru yang secara dramatis memperkaya kemampuan pencitraan tingkat tinggi, tiga dimensi, audio streaming, dan aplikasi-aplikasi video serta pengenalan suara.

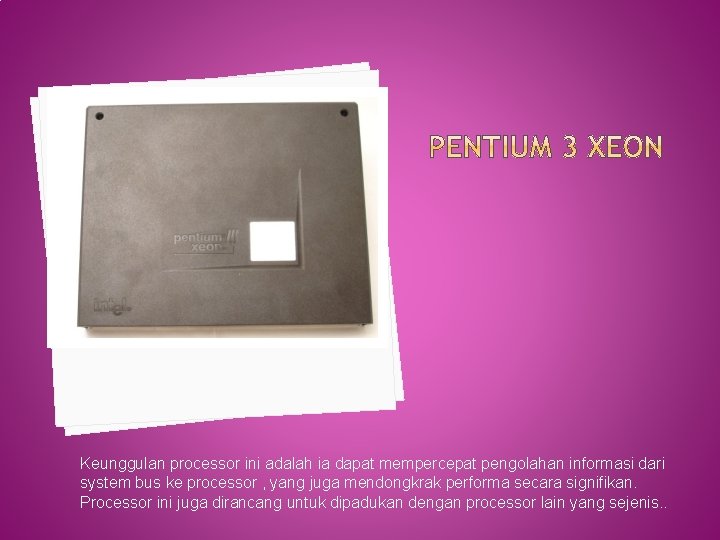

Keunggulan processor ini adalah ia dapat mempercepat pengolahan informasi dari system bus ke processor , yang juga mendongkrak performa secara signifikan. Processor ini juga dirancang untuk dipadukan dengan processor lain yang sejenis. .

2000 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 1, 3 – 1, 8 GHz : 64 bits : 42 juta : 64 Gb : 64 Terabytes Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan hingga 3. 06 GHz. Pertama kali keluar processor ini berkecepatan 1. 5 GHz dengan formafactor pin 423, setelah itu intel merubah formfactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1. 3 GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3. 4 GHz.

2001 Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel Pentium 4 serta dengan memory L 2 cache yang lebih besar pula.

Packard Bell i. Xtreme 4140 i merupakan salah satu PC komputer yang telah menggunakan Pentium-4 sebagai processor dengan kecepatan 1. 4 GHz, memory RDRAM 128 MB, Harddisk sebesar 40 GB (1. 5 GB digunakan untuk recovery), serta video card Ge. Force 2 MX dengan memory 32 MB. HP Pavilion 9850 juga merupakan PC yang menggunakan Pentium-4 untuk processor nya dengan kecepatan 1. 4 GHz. PC Pentium-4 Hewllett-Packard ini dating dengan dominan warna hitam dan abu-abu. Dibanding dengan PC lainnya, Pavilion merupakan PC Pentium-4 dengan fasilitas terlengkap. Memory yang dimiliki sebesar RDRAM 128 MB, Harddisk 30 GB dengan monitor sebesar 17 inchi.

2001 Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel Instruction Computing ( EPIC ).

2002

2003 Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah dibawa kemana-mana.

2004 Dilengkapi dengan chipset 855 dengan fitur baru 2 Mb L 2 Cache 400 MHz system bus dan kecocokan dengan soket processor dengan seri -seri Pentium M sebelumnya.

2005 Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang lebih dari komputernya, processor ini menggunakan konfigurasi 3. 73 GHz frequency, 1. 066 GHz FSB, EM 64 T, 2 MB L 2 cache, dan Hyper. Threading.

2006 Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang ia miliki memiliki 2 buah core dengan konfigurasi 2. 4 GHz dengan 8 MB L 2 cache (sampai dengan 4 MB yang dapat diakses tiap core ), 1. 06 GHz Front-side bus, dan thermal design power ( TDP ).

2006 Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki konfigurasi 2. 13 dan 2. 4 GHz, berturut-turut , dengan 8 MB L 2 cache ( dapat mencapai 4 MB yang diakses untuk tiap core ), 1. 06 GHz Front-side bus, dan thermal design power (TDP).

2008 Processor ini termasuk dalam keluarga Nehalem dan mempunyai kode Bloomfield. Processor yang diklaim tercepat di dunia ini memiliki 4 processor dan sudah mengadopsi teknologi DDR 3 sebagai memory controllernya. Untuk menggunakannya harus menggunakan chipset terbaru yaitu x 58

IBM menjalin kerja sama dengan Motorola menghasilkan mikroprosesor seri 6800, kemudian Apple menggunakan keping Motorola dalam Macintoshnya. Saat ini terdapat 4 kelompok Power. PC

1993 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 50 – 120 MHz : 32 bits : 2, 6 juta : : 601, adalah mesin 32 bit merupakan produksi masal arsitektur Power. PC untuk lebih dikenal masyarakat

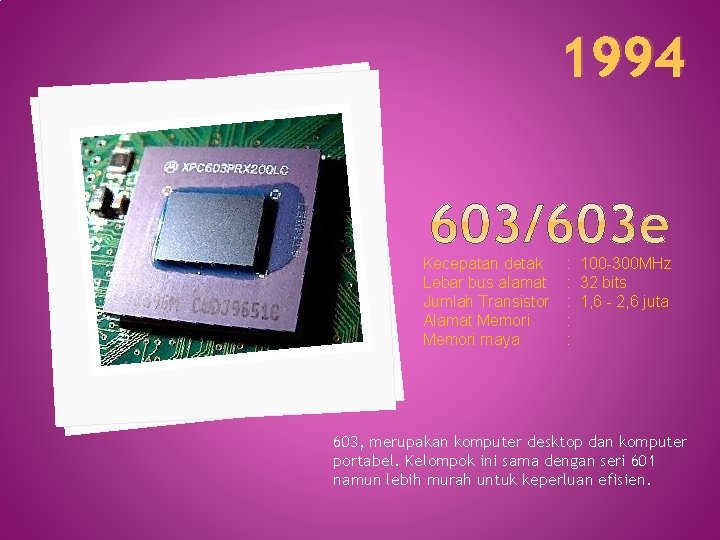

1994 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 100 -300 MHz : 32 bits : 1, 6 - 2, 6 juta : : 603, merupakan komputer desktop dan komputer portabel. Kelompok ini sama dengan seri 601 namun lebih murah untuk keperluan efisien.

1994 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 166 - 350 MHz : 32 bits : 3, 6 – 5, 1 juta : : 604, seri komputer Power. PC untuk kegunaan komputer low-end server dan komputer desktop.

1997 Kecepatan detak Lebar bus alamat Jumlah Transistor Alamat Memori maya : 200 - 366 MHz : 32 bits : 6, 35 juta : : 740/750 : juga dikenal sebagai prosesor G 3. Prosesor ini mengintegrasikan dua tingkatan cache dalam keping prosesor utama, . .

TREN TEKNOLOGI: KAPASITAS MIKROPROSESOR Moore’s Law Alpha 21264: 15 million Pentium Pro: 5. 5 million Power. PC 620: 6. 9 million Alpha 21164: 9. 3 million Sparc Ultra: 5. 2 million 2 X transistors/Chip Every 1. 5 years Called “Moore’s Law”

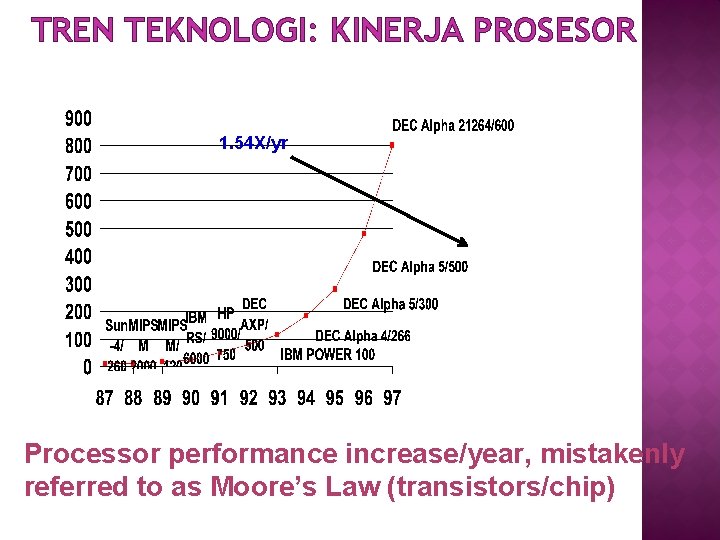

TREN TEKNOLOGI: KINERJA PROSESOR 1. 54 X/yr Processor performance increase/year, mistakenly referred to as Moore’s Law (transistors/chip)

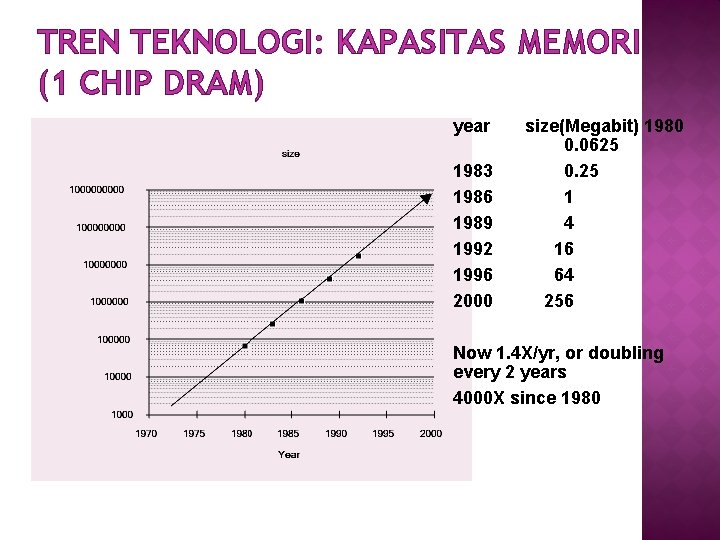

TREN TEKNOLOGI: KAPASITAS MEMORI (1 CHIP DRAM) year 1983 1986 1989 1992 1996 2000 size(Megabit) 1980 0. 0625 0. 25 1 4 16 64 256 Now 1. 4 X/yr, or doubling every 2 years 4000 X since 1980

TEKNOLOGI KOMPUTER PERUBAHAN DRAMATIS • 2 X lebih cepat setiap 1, 5 tahun • 100 X lebih cepat dalam dekade terakhir • Kapasitas DRAM: 2 x / 2 years • Kecepatan Memori: meningkat 10% per tahun • Biaya per bit: membaik 25% per tahun • Kapasitas meningkat 64 X dalam dekade terakhir • Kapasitas disk: > 2 X setiap 1, 0 tahun • Biaya per bit: membaik 100% per tahun • Kapasitas meningkat 120 X dalam dekade terakhir Prosessor Memori Disk
