ORGANISASI KOMPUTER & ARSITEKTUR KOMPUTER Ir. I G. A. Sadnyana Putra, M. Kom

ORGANISASI KOMPUTER & ARSITEKTUR KOMPUTER Ir. I G. A. Sadnyana Putra, M. Kom

MATERI KULIAH Ø Pengantar Organisasi Komputer (Struktur, Fungsi, evolusi dan kinerja) Ø Sistem Bus

MATERI KULIAH Ø Pengantar Organisasi Komputer (Struktur, Fungsi, evolusi dan kinerja) Ø Sistem Bus (Komponen Komputer, Interrupt dan siklus instruksi, Interkoneksi Bus, Struktur Bus dan Multiple Bus) Ø Memory (Memori Internal, Memori Eksternal, Memori Cache) Ø Unit Masukan dan Keluaran (Modul, Struktur, Printah I/O, Processor) Ø Aritmatika Komputer (ALU, Aritmatika Integer, Algoritma Booth, Floating Point)

Daftar Pustaka William Stalling, “Computer Organization & Architecture”, Prentice Hall, 2000 (5/E) Hamache, Vranesic

Daftar Pustaka William Stalling, “Computer Organization & Architecture”, Prentice Hall, 2000 (5/E) Hamache, Vranesic & Zaky, “Organisasi Komputer”, Andi, Yogyakarta http: //lecturer. eepis-its. edu/~riyanto

Komputer Output Input v. Unit Masukan v. Unit Keluaran v. Unit Pemroses data v.

Komputer Output Input v. Unit Masukan v. Unit Keluaran v. Unit Pemroses data v. Unit Penyimpan data Pemroses Penyimpan

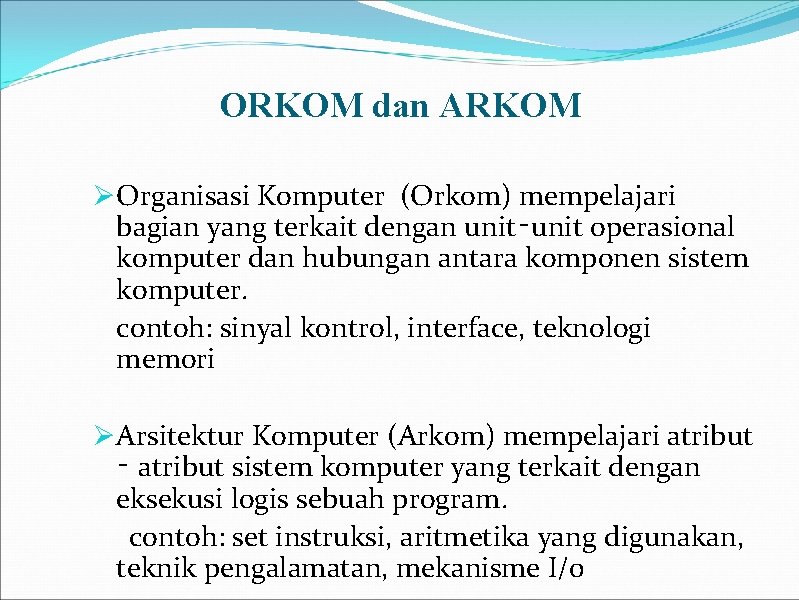

ORKOM dan ARKOM Ø Organisasi Komputer (Orkom) mempelajari bagian yang terkait dengan unit‑unit operasional

ORKOM dan ARKOM Ø Organisasi Komputer (Orkom) mempelajari bagian yang terkait dengan unit‑unit operasional komputer dan hubungan antara komponen sistem komputer. contoh: sinyal kontrol, interface, teknologi memori Ø Arsitektur Komputer (Arkom) mempelajari atribut ‑ atribut sistem komputer yang terkait dengan eksekusi logis sebuah program. contoh: set instruksi, aritmetika yang digunakan, teknik pengalamatan, mekanisme I/0

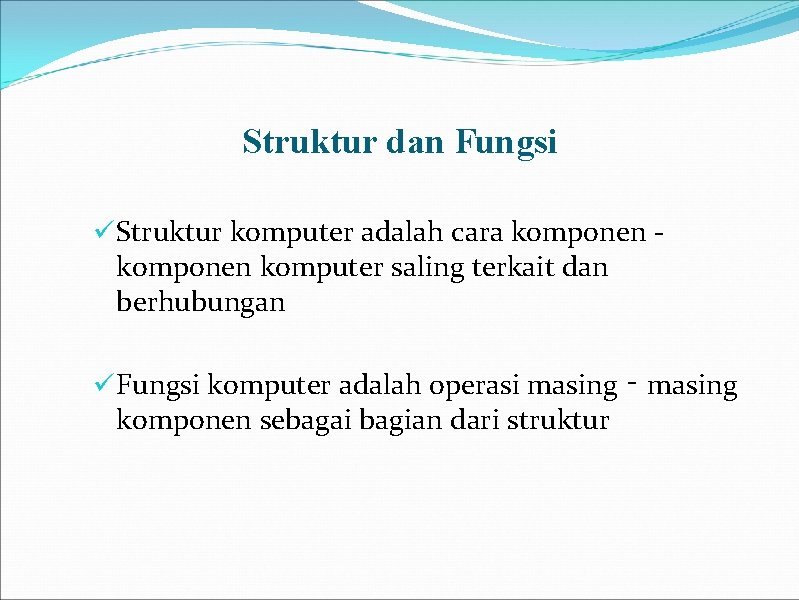

Struktur dan Fungsi ü Struktur komputer adalah cara komponen komputer saling terkait dan berhubungan

Struktur dan Fungsi ü Struktur komputer adalah cara komponen komputer saling terkait dan berhubungan ü Fungsi komputer adalah operasi masing ‑ masing komponen sebagai bagian dari struktur

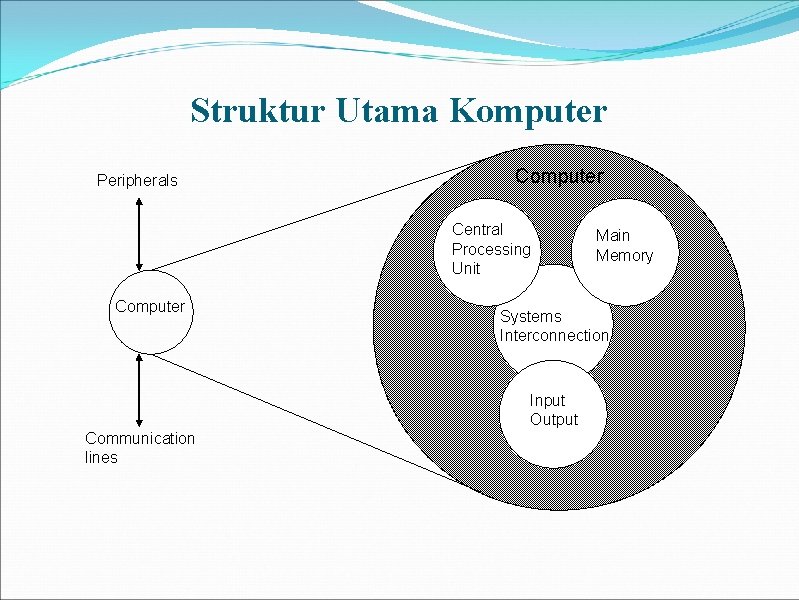

Struktur Utama Komputer Peripherals Computer Central Processing Unit Computer Systems Interconnection Input Output Communication

Struktur Utama Komputer Peripherals Computer Central Processing Unit Computer Systems Interconnection Input Output Communication lines Main Memory

v. Central Procesing Unit (CPU) : Mengontrol operasi komputer dan membentuk fungsi-fungsi pengolahan data

v. Central Procesing Unit (CPU) : Mengontrol operasi komputer dan membentuk fungsi-fungsi pengolahan data v. Memory Utama : unit penyimpan data atau instruksi v. I/O : unit pemindah data antara komputer dan lingkungan luarnya v. System Interconnection : beberapa mekanisme komunikasi antara CPU, memory dan I/O ØPeripheral : perangkat yang terhubung langsung dengan komputer (I/O) ØCommunication Line : media pemindahan data ke jarak yang jauh melalui remote device

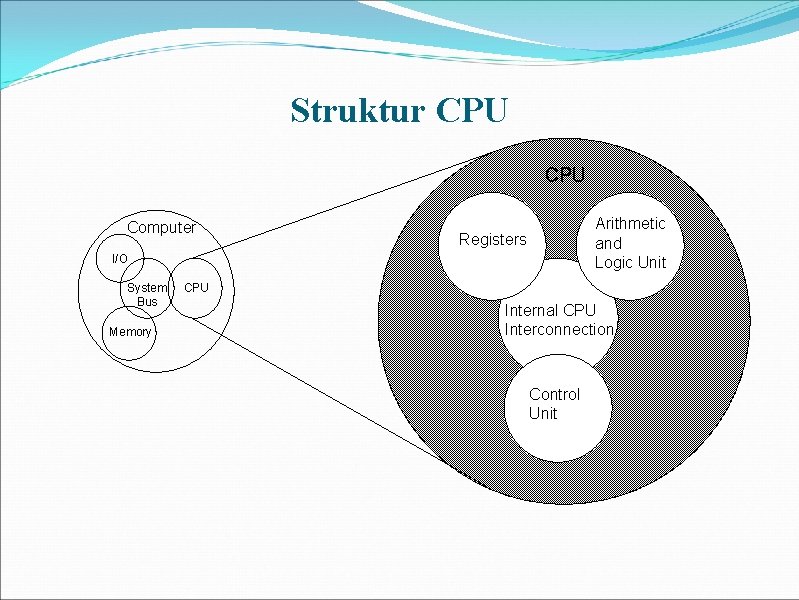

Struktur CPU Computer Arithmetic and Logic Unit Registers I/O System Bus Memory CPU Internal

Struktur CPU Computer Arithmetic and Logic Unit Registers I/O System Bus Memory CPU Internal CPU Interconnection Control Unit

v. Control Unit : Unit pengontrol operasi CPU yang pada akhinya mengontrol operasi komputer

v. Control Unit : Unit pengontrol operasi CPU yang pada akhinya mengontrol operasi komputer keseluruhan v. Arithmatic and logical Unit : unit yang membentuk fungsi-fungsi pengolahan data v. Register : sebagai unit penyimpan internal dalam CPU v. CPU Interconnection : sejumlah mekanisme komunikasi antara CU, ALU dan register-register

Fungsi Komputer q q Pemindahan Data Penyimpanan Data Pengolahan Data Kontrol

Fungsi Komputer q q Pemindahan Data Penyimpanan Data Pengolahan Data Kontrol

Fungsi Komputer Perangkat dari Fungsi Komputer Data Storage Facility Data Movement Apparatus Control Mechanism

Fungsi Komputer Perangkat dari Fungsi Komputer Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility

Fungsi (1) Pemindahan data Contoh: keyboard ke screen Data Storage Facility Data Movement Apparatus

Fungsi (1) Pemindahan data Contoh: keyboard ke screen Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility

Fungsi (2) Penyimpanan data Contoh: Internet download ke disk Data Movement Apparatus Data Storage

Fungsi (2) Penyimpanan data Contoh: Internet download ke disk Data Movement Apparatus Data Storage Facility Control Mechanism Data Processing Facility

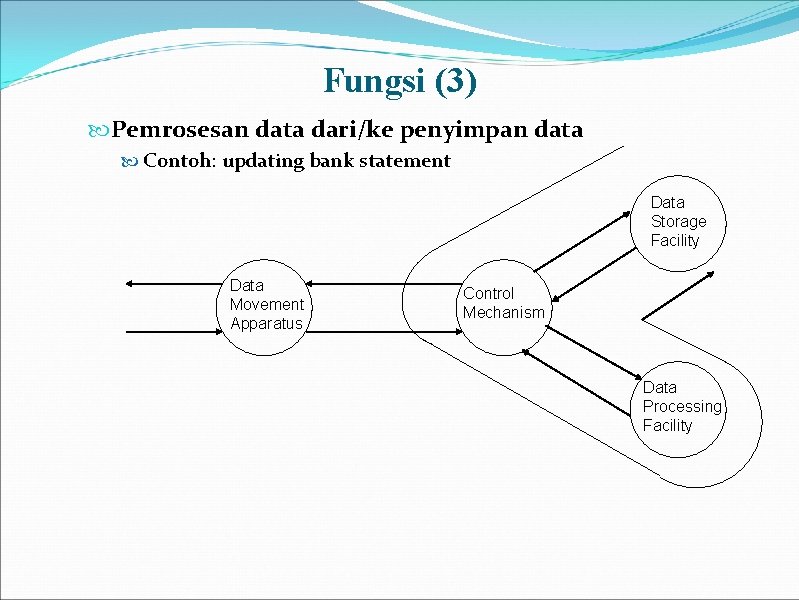

Fungsi (3) Pemrosesan data dari/ke penyimpan data Contoh: updating bank statement Data Storage Facility

Fungsi (3) Pemrosesan data dari/ke penyimpan data Contoh: updating bank statement Data Storage Facility Data Movement Apparatus Control Mechanism Data Processing Facility

Fungsi (4) Pemrosesan data dari penyimpan data ke I/O Contoh: printing a bank statement

Fungsi (4) Pemrosesan data dari penyimpan data ke I/O Contoh: printing a bank statement Data Movement Apparatus Data Storage Facility Control Mechanism Data Processing Facility
