Organisasi dan Arsitektur Komputer : Perancangan Kinerja (William Stallings) Chapter 4 Memori Internal Abdul Rouf - 1
Karakteristik Memori z Lokasi z Kapasitas z Unit transfer z Metode Akses z Kinerja z Jenis fisik z Sifat-sifat fisik z Organisasi 2
Lokasi z CPU (register) z Internal (main memori) z External (secondary memori) 3
Kapasitas z Ukuran Word y. Satuan alami organisasi memori z Banyaknya words yatau Bytes 4
Satuan Transfer z Internal y. Jumlah bit dalam sekali akses y. Sama dengan jumlah saluran data (= ukuran word) z External y. Dalam satuan block yg merupakan kelipatan word z Addressable unit y. Lokasi terkecil yang dpt dialamati secara uniq y. Secara internal biasanya sama dengan Word y. Untuk disk digunakan satuan Cluster 5
Metode Akses z Sekuensial y Mulai dari awal sampai lokasi yang dituju y Waktu akses tergantung pada lokasi data dan lokasi sebelumnya y Contoh tape z Direct y Setiap blocks memilki address yg unique y Pengaksesan dengan cara lompat ke kisaran umum (general vicinity) ditambah pencarian sekuensial y Waktu akses tdk tergantung pada lokasi dan lokasi sebelumnya y contoh disk 6
Metode Akses z Random y Setiap lokasi memiliki alamat tertentu y Waktu akses tdk tergantung pada urutan akses sebelumnya y Contoh RAM z Associative y Data dicarai berdasarkan isinya bukan berdasarkan alamatnya y Waktu akses tdk tergantung terhadap lokasi atau pola akses sebelumnya y Contoh: cache 7
Hierarki Memori z Register y. Dalam CPU z Internal/Main memory y. Bisa lebih dari satu level dengan adanya cache y“RAM” z External memory y. Penyimpan cadangan 8
Performance z Access time y. Waktu untuk melakukan operasi baca-tulis z Memory Cycle time y. Diperlukan waktu tambahan untuk recovery sebelum akses berikutnya y. Access time + recovery z Transfer Rate y. Kecepatan transfer data ke/dari unit memori 9
Jenis Fisik z Semiconductor y. RAM z Magnetic y. Disk & Tape z Optical y. CD & DVD z Others y. Bubble y. Hologram 10
Karakteristik z Decay z Volatility z Erasable z Power consumption Organisasi z Susunan fisik bit-bit untuk membentuk word 11

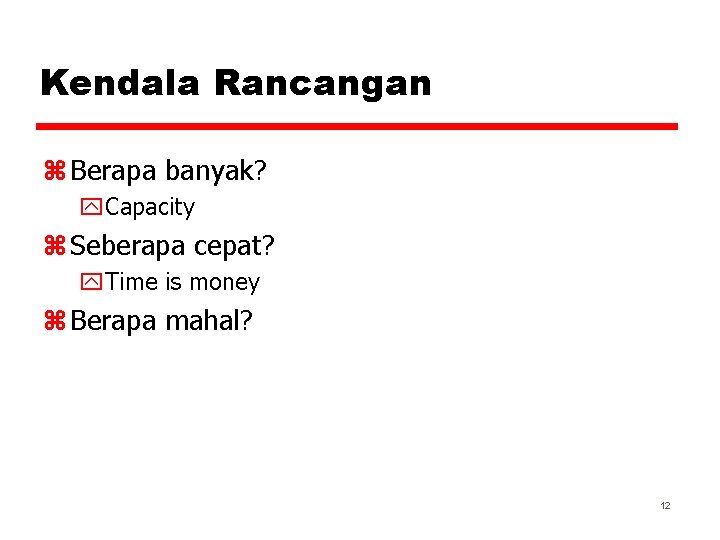

Kendala Rancangan z Berapa banyak? y. Capacity z Seberapa cepat? y. Time is money z Berapa mahal? 12
Hierarki z Registers z L 1 Cache z L 2 Cache z Main memory z Disk cache z Disk z Optical z Tape 13
Ingin Komputer yg Cepat? z Komputer hanya menggunakan static RAM z Akan sangat cepat z Tidak diperlukan cache y. Apa perlu cache untuk cache? z Harga menjadi sangat mahal 14
Locality of Reference z Selama berlangsungnya eksekusi suatu program, referensi memori cenderung untuk mengelompok (cluster) z Contoh: loops 15
Memori Semiconductor z RAM y. Penamaan yang salah karena semua memori semiconductor adalah random access (termasuk ROM) y. Read/Write y. Volatile y. Penyimpan sementara y. Static atau dynamic 16
Dynamic RAM z Bit tersimpan berupa muatan dalam capacitor z Muatan dapat bocor z Perlu di-refresh z Konstruksi sederhana z Ukuran per bit nya kecil z Murah z Perlu refresh-circuits z Lambat z Main memory 17
Static RAM z Bit disimpan sebagai switches on/off z Tidk ada kebocoran z Tdk perlu refreshing z Konstruksi lebih complex z Ukuran per bit lebih besar z Lebih mahal z Tidak memerlukan refresh-circuits z Lebih cepat z Cache 18
Read Only Memory (ROM) z Menyimpan secara permanen z Untuk y. Microprogramming y. Library subroutines y. Systems programs (BIOS) y. Function tables 19
Jenis ROM z Ditulisi pada saat dibuat y Sangat mahal z Programmable (once) y PROM y Diperlukan peralatan khusus untuk memprogram z Read “mostly” y Erasable Programmable (EPROM) x. Dihapus dg sinar UV y Electrically Erasable (EEPROM) x. Perlu waktu lebih lama untuk menulisi y Flash memory x. Menghapus seleuruh memori secara electris 20
Organisasi z 16 Mbit chip dapat disusun dari 1 M x 16 bit word z 1 bit/chip memiliki 16 lots dengan bit ke 1 dari setiap word berada pada chip 1 z 16 Mbit chip dapat disusun dari array: 2048 x 4 bit y. Mengurangi jumlah addres pins y. Multiplex row address dg column address y 11 pins untuk address (211=2048) y. Menambah 1 pin kapasitas menjadi 4 x 21
Refreshing z Rangkaian Refresh diamsukkan dalam chip z Disable chip z Pencacahan melalui baris z Read & Write back z Perlu waktu z Menurunkan kinerja 22
Contoh: 16 Mb DRAM (4 M x 4) 23

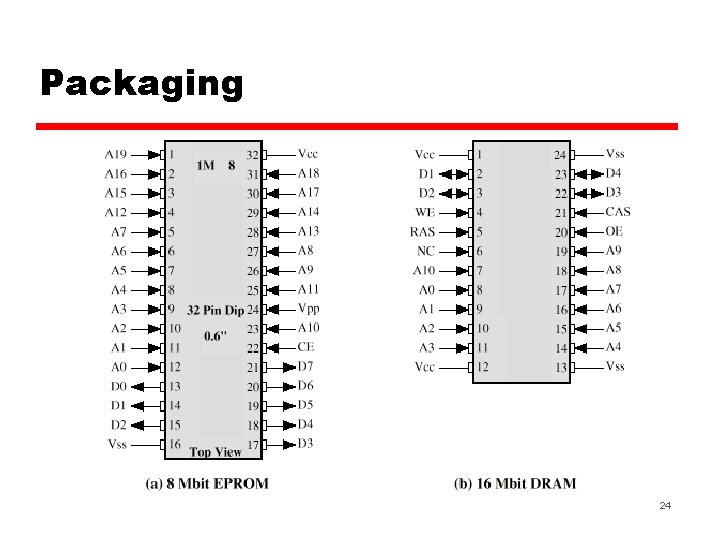

Packaging 24
Organisation Module 25
Organisation Modul (2) 26

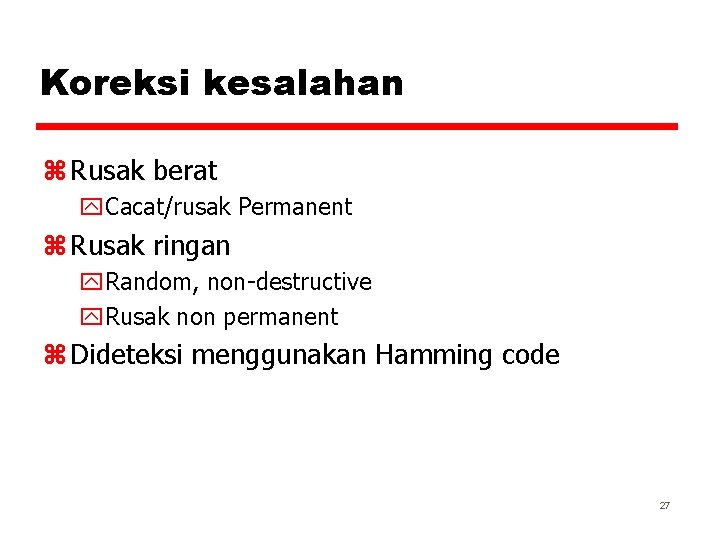

Koreksi kesalahan z Rusak berat y. Cacat/rusak Permanent z Rusak ringan y. Random, non-destructive y. Rusak non permanent z Dideteksi menggunakan Hamming code 27
Error Correcting Code Function 28
Cache z Memori cepat dg kapasitas yg sedikit z Terletak antara main memory dengan CPU z Bisa saja diletakkan dalam chip CPU atau module tersendiri 29
Operasi pada Cache z CPU meminta isi data dari lokasi memori tertentu z Periksa data tersebut di cache z Jika ada ambil dari cache (cepat) z Jika tidak ada, baca 1 block data dari main memory ke cache z Ambil dari cache ke CPU z Cache bersisi tags untuk identitas block dari main memory yang berada di cache 30

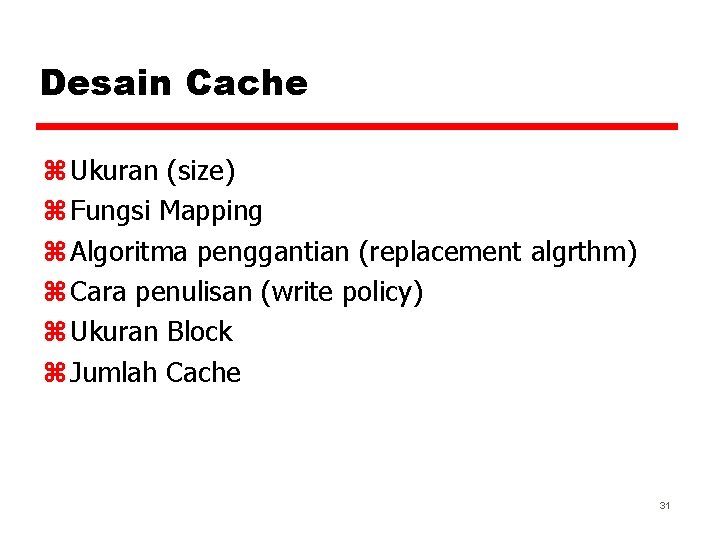

Desain Cache z Ukuran (size) z Fungsi Mapping z Algoritma penggantian (replacement algrthm) z Cara penulisan (write policy) z Ukuran Block z Jumlah Cache 31
Size z Cost y. Semakin besar semakin mahal z Speed y. Semakin besar semakin cepat y. Check data di cache perlu waktu 32
Organisasi Cache 33
Fungsi Mapping z Ukuran Cache 64 k. Byte z Ukuran block 4 bytes ydiperlukan 16 k (214) alamat per alamat 4 bytes y. Jumlah jalur alamat cache 14 z Main memory 16 MBytes z Jalur alamat perlu 24 bit y(224=16 M) 34
Direct Mapping z Setiap block main memory dipetakan hanya ke satu jalur cache y. Jika suatu block ada di cache, maka tempatnya sudah tertentu z Address terbagi dalam 2 bagian z LS-w-bit menunjukkan word tertentu z MS-s-bit menentukan 1 blok memori z MSB terbagi menjadi field jalur cache r dan tag sebesar s-r (most significant) 35

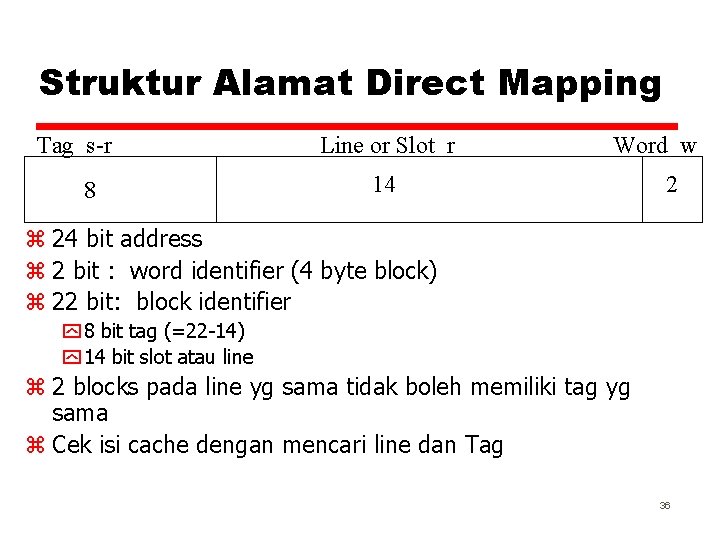

Struktur Alamat Direct Mapping Tag s-r 8 Line or Slot r Word w 14 2 z 24 bit address z 2 bit : word identifier (4 byte block) z 22 bit: block identifier y 8 bit tag (=22 -14) y 14 bit slot atau line z 2 blocks pada line yg sama tidak boleh memiliki tag yg sama z Cek isi cache dengan mencari line dan Tag 36
Table Cache Line pada Direct Mapping z Cache line z 0 z 1 blocks main memori 0, m, 2 m, 3 m… 2 s-m 1, m+1, 2 m+1… 2 s-m+1 z m-1, 2 m-1, 3 m-1… 2 s-1 37
Organisai Cache Direct Mapping 38
Contoh Direct Mapping 39
Keuntungan & Kerugian Direct Mapping z Sederhana z Murah z Suatu blok memiliki lokasi yang tetap y. Jika program mengakses 2 block yang di map ke line yang sama secara berulang-ulang, maka cache-miss sanagat tinggi 40
Associative Mapping z Blok main memori dpt di simpan ke cache line mana saja z Alamat Memori di interpresi sbg tag dan word z Tag menunjukan identitas block memori z Setiap baris tag dicari kecocokannya z Pencarian data di Cache menjadi lama 41
Organisasi Cache Fully Associative 42

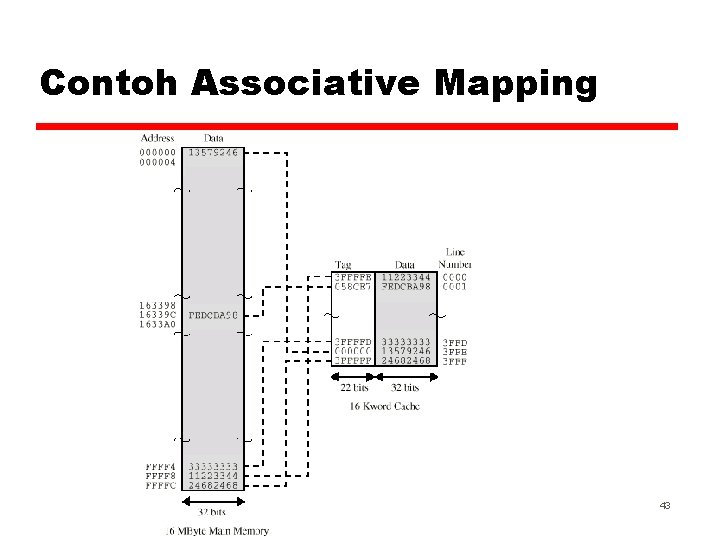

Contoh Associative Mapping 43
Struktur Address Associative Mapping Word 2 bit Tag 22 bit z 22 bit tag disimpan untuk blok data 32 bit z tag field dibandingkan dg tag entry dalam cache untuk pengecekan data z LS 2 bits dari address menunjukkan 16 bit word yang diperlukan dari 32 bit data block z contoh y. Address Cache line y. FFFFFC Tag FFFFFC Data 2468 3 FFF 44
Set Associative Mapping z Cache dibagi dalam sejumlah sets z Setiap set berisi sejumlah line z Suatu blok di maps ke line mana saja dalam set ymisalkan Block B dapat berada pada line mana saja dari set i z Contoh: per set ada 2 line y 2 way associative mapping y. Suatu block dpt berada pada satu dari 2 lines dan hanya dalam 1 set 45
Contoh Set Associative Mapping z Nomor set 13 bit z Nomor Block dlm main memori adl modulo 213 z 000000, 00 A 000, 00 B 000, 00 C 000 … map ke set yang sama 46
Organisasi Cache: Two Way Set Associative 47
Struktur Address: Set Associative Mapping Tag 9 bit Word 2 bit Set 13 bit z set field untuk menentukan set cache set yg dicari z Bandingkan tag field untuk mencari datanya z Contoh: z Address Tag Data Set number y 1 FF 7 FFC y 001 7 FFC 1 FF 001 12345678 11223344 1 FFF 48
Contoh Two Way Set Associative Mapping 49

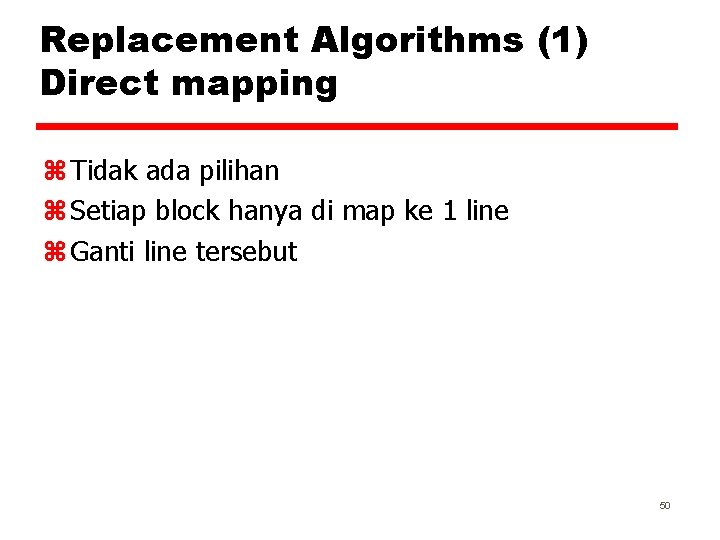

Replacement Algorithms (1) Direct mapping z Tidak ada pilihan z Setiap block hanya di map ke 1 line z Ganti line tersebut 50
Replacement Algorithms (2) Associative & Set Associative z Hardware implemented algorithm (speed) z Least Recently used (LRU) z e. g. in 2 way set associative y. Which of the 2 block is lru? z First in first out (FIFO) yreplace block that has been in cache longest z Least frequently used yreplace block which has had fewest hits z Random 51
Write Policy z Must not overwrite a cache block unless main memory is up to date z Multiple CPUs may have individual caches z I/O may address main memory directly 52

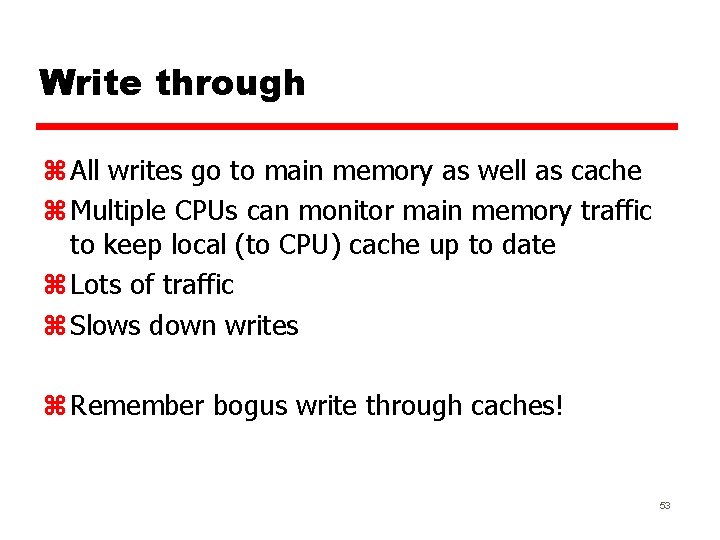

Write through z All writes go to main memory as well as cache z Multiple CPUs can monitor main memory traffic to keep local (to CPU) cache up to date z Lots of traffic z Slows down writes z Remember bogus write through caches! 53
Write back z Updates initially made in cache only z Update bit for cache slot is set when update occurs z If block is to be replaced, write to main memory only if update bit is set z Other caches get out of sync z I/O must access main memory through cache z N. B. 15% of memory references are writes 54
Pentium Cache z Foreground reading z Find out detail of Pentium II cache systems z NOT just from Stallings! 55
Newer RAM Technology (1) z Basic DRAM same since first RAM chips z Enhanced DRAM y. Contains small SRAM as well y. SRAM holds last line read (c. f. Cache!) z Cache DRAM y. Larger SRAM component y. Use as cache or serial buffer 56

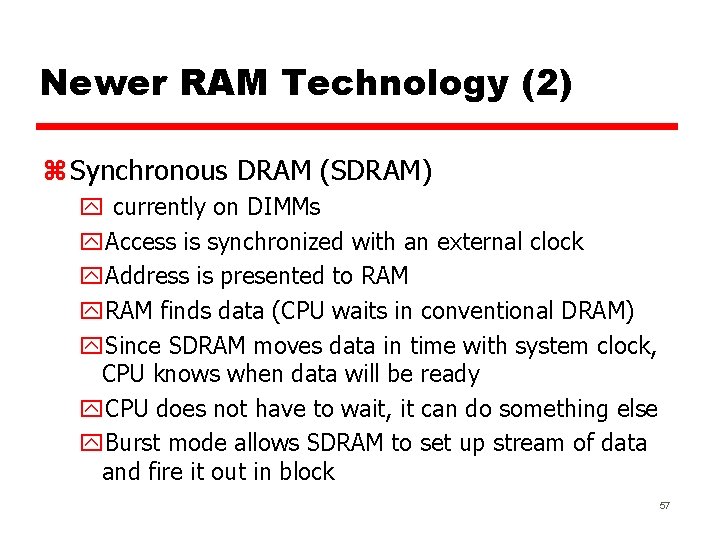

Newer RAM Technology (2) z Synchronous DRAM (SDRAM) y currently on DIMMs y. Access is synchronized with an external clock y. Address is presented to RAM y. RAM finds data (CPU waits in conventional DRAM) y. Since SDRAM moves data in time with system clock, CPU knows when data will be ready y. CPU does not have to wait, it can do something else y. Burst mode allows SDRAM to set up stream of data and fire it out in block 57
SDRAM 58
Newer RAM Technology (3) z Foreground reading z Check out any other RAM you can find z See Web site: y. The RAM Guide 59
