ORGANISASI ARSITEKTUR KOMPUTER 2 PROCESSOR SUPERSCALAR IBP WIDJA

ORGANISASI & ARSITEKTUR KOMPUTER 2 PROCESSOR SUPERSCALAR IBP WIDJA, MT

Apakah Superscalar? Instruksi Umum (arithmetic, load/store, conditional branch) dapat diinisiasi dan dieksekusi secara independen Dapat diaplikasikan pada arsitektur RISC dan CISC Ide Superscalar pada mulanya merupakan pemikiran peneliti RISC, jadi umumnya terapkan pada RISC

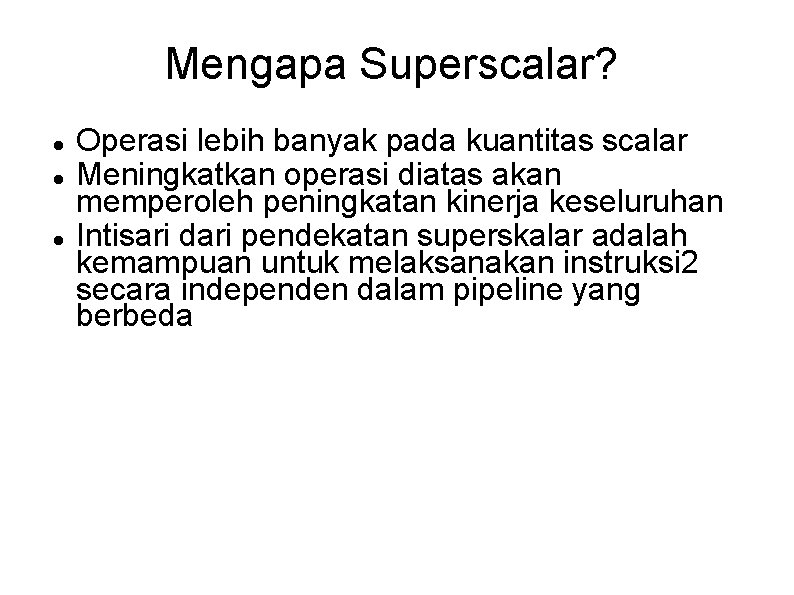

Mengapa Superscalar? Operasi lebih banyak pada kuantitas scalar Meningkatkan operasi diatas akan memperoleh peningkatan kinerja keseluruhan Intisari dari pendekatan superskalar adalah kemampuan untuk melaksanakan instruksi 2 secara independen dalam pipeline yang berbeda

Organisasi Umum Superscalar

Superpipeline Merupakan pendekatan alternatif untuk memperoleh kinerja yg lebih baik Superpipeline ini memanfaatkan fakta bahwa banyak tahapan pipeline memerlukan waktu kurang dari ½ siklus clock Internal kecepatan clock yg dilipatgandakan dapat menjalankan 2 tugas per eksternal siklus clock Karena processor superscalar mengijinkan pengambilan instruksi secara paralel maka pendekatan superpipeline masih lebih lambat dari superscalar

Superscalar vs Superpipeline

Keterbatasan Superscalar Kemampuannya tergantung dari tingkat keparalelan instruksi Kemampuan juga tergantung pada kombinasi optimasi pada basis compiler dan teknik perangkat kerasnya Semua kemampuan diatas dibatasi oleh: True data dependency Procedural dependency Resource conflicts Output dependency Antidependency

True Data Dependency Contoh instruksi: ADD r 1, r 2 (r 1 : = r 1+r 2; ) MOVE r 3, r 1 (r 3 : = r 1; ) Instruksi diatas menggambarkan: Instruksi kedua dapat diambil dan dikodekan, tetapi tidak dapat dieksekusi sampai instruksi pertama selesai di eksekusi

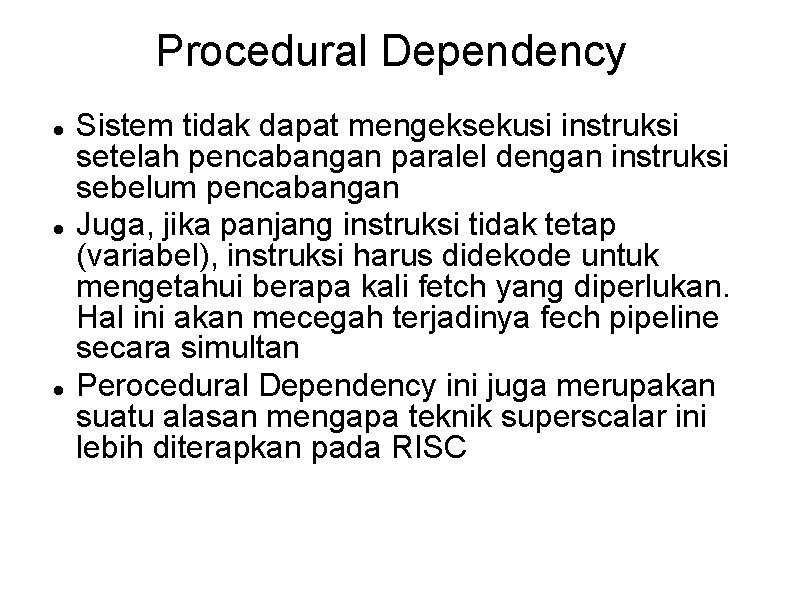

Procedural Dependency Sistem tidak dapat mengeksekusi instruksi setelah pencabangan paralel dengan instruksi sebelum pencabangan Juga, jika panjang instruksi tidak tetap (variabel), instruksi harus didekode untuk mengetahui berapa kali fetch yang diperlukan. Hal ini akan mecegah terjadinya fech pipeline secara simultan Perocedural Dependency ini juga merupakan suatu alasan mengapa teknik superscalar ini lebih diterapkan pada RISC

Resource Conflict Kondisi persaingan pada dua instruksi atau lebih yg memerlukan akses pada resource yg sama pada waktu yg bersamaan contoh pada 2 instruksi aretmatika Dapat diatasi dengan menduplikasi resource contoh: memiliki 2 unit aretmetika

Effect of Dependencies

Isu Design Paralelisme tingkat instruksi Instruksi yg berurutan adalah independen Eksekusi dapat di overlap Tergantung oleh dependensi data dan prosedural Paralelisme tingkat mesin Kemampuan untuk mengabil keuntungan dari paralelisme tingkat instruksi Tergantung oleh jumlah dari pipeline paralel
