Organigramme des manuvres en binme M 1 Etablissement
Organigramme des manœuvres en binôme M 1 Etablissement de la lance du dévidoir tournant (LDT) M 2 Alimentation d’une prise d’eau M 3 Etablissement d’une lance sur prise d’eau M 4 Alimentation de l’engin M 5 Etablissement d’une lance à mousse M 6 Remplacement / Prolongement de tuyau
M 1 Etablissement de la LDT

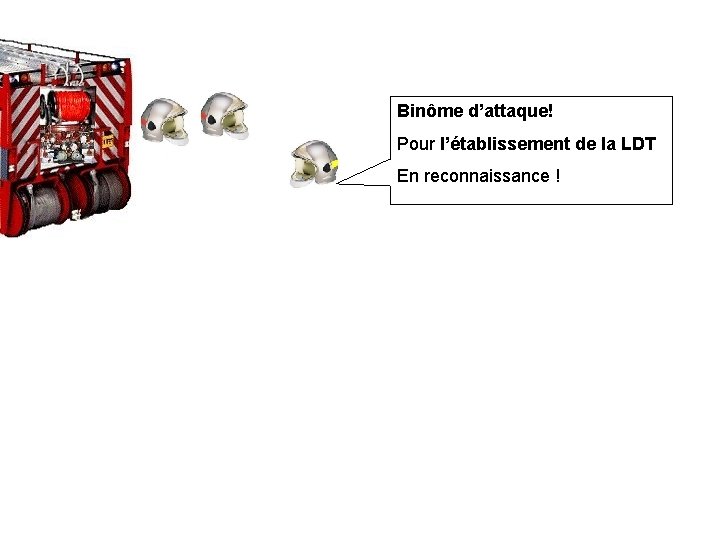

Binôme d’attaque! Pour l’établissement de la LDT En reconnaissance !
Equipier BAT facilite le déroulement du tuyau Chef BAT décroche la LDT, fait une réserve sur l’épaule et se rend au point d’attaque.
Equipier BAT attrape le 1 er raccord
Halte ! Equipier BAT dépose le 1 er raccord aux pieds du chef.
Equipier BAT double le chef Fin M 1 - retour menu
M 2 Alimentation d’une prise d’eau
Binôme d’alimentation ! Pour l’alimentation… En reconnaissance !
BAL décroche le dévidoir muni de la division et suit le chef d’agrès
Une division mixte…. , Emplacement…, prise d’eau…: ETABLISSEZ ! BAL décroche le dévidoir muni de la division et suit le chef d’agrès
Equipier BAL bascule la flèche Conducteur Chef BAL pose la division à terre
Equipier BAL laisse le dévidoir à côté de l’engin Chef BAL donne ½ raccord au conducteur

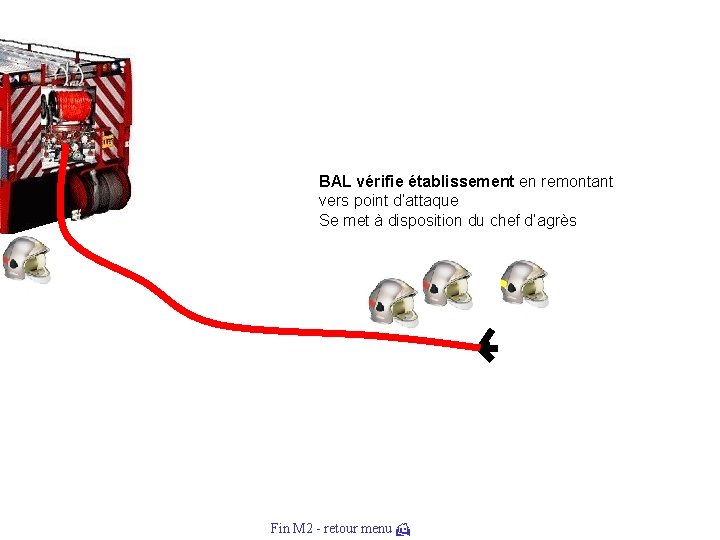

BAL vérifie établissement en remontant vers point d’attaque Se met à disposition du chef d’agrès Fin M 2 - retour menu
M 3 Etablissement d’une lance sur prise d’eau

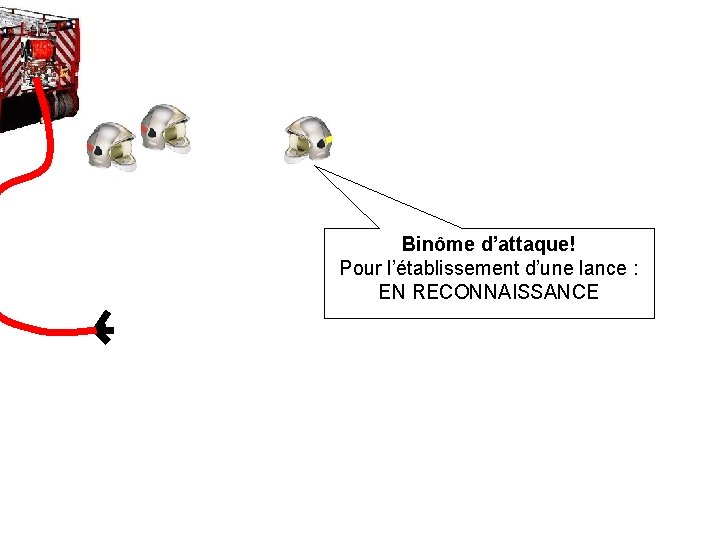

Binôme d’attaque! Pour l’établissement d’une lance : EN RECONNAISSANCE
Une lance! Point d’attaque…prise d’eau…accès…mission…: ETABLISSEZ !
Chef BAT déroule son tuyau et raccorde la lance
Equipier BAT réalise les branchements, raccorde à la prise d’eau et ouvre l’eau Il surveille l’établissement en allant doubler le chef au point d’attaque.
Equipier BAT vient doubler le chef au point d’attaque Fin M 3 - retour menu
M 4 Alimentation de l’engin
Binôme d’alimentation ! Avec le dévidoir : ALIMENTEZ L’ENGIN Conducteur
BAL décroche le dévidoir (division enlevée si nécessaire) et passe le raccord au conducteur. BAL prend matériel pour BI PI
BAL emmène le dévidoir jusqu’à la prise d’eau Conducteur alimente l’engin
Chef BAL ouvre l’eau
BAL remonte l’établissement et ramène le dévidoir à l’engin. BAL se met à disposition du chef d’agrès Fin M 4 - retour menu
M 5 Etablissement d’une lance à mousse

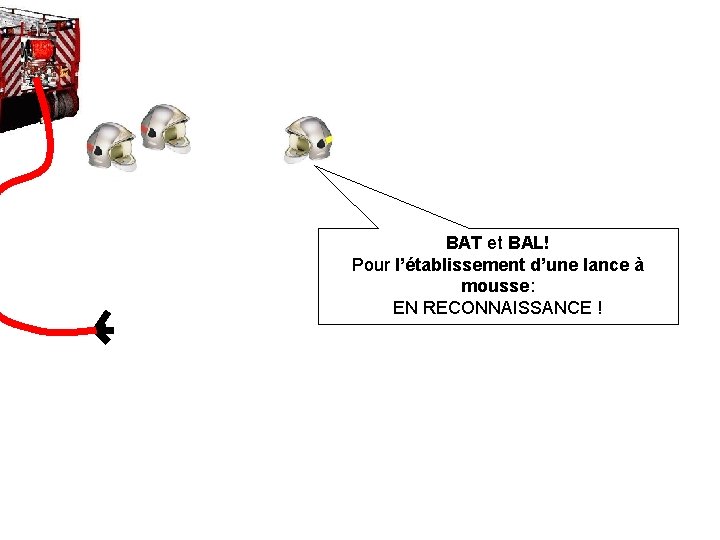

BAT et BAL! Pour l’établissement d’une lance à mousse: EN RECONNAISSANCE !

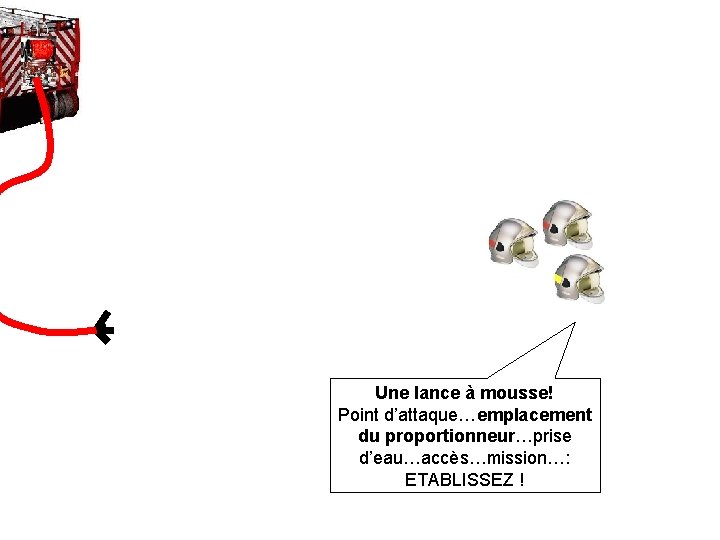

Une lance à mousse! Point d’attaque…emplacement du proportionneur…prise d’eau…accès…mission…: ETABLISSEZ !
Chef BAT déroule son tuyau et raccorde la lance à mousse Equipier BAT déroule 2 à 3 tuyaux si nécessaire
Proportionneur Equipier BAT réalise les branchements et intercale le proportionneur entre le 2ème tuyau et le 3ème tuyau ou entre le 3ème et le 4ème tuyau
Equipier BAT ouvre l’eau ou ordonne son ouverture Proportionneur
Equipier BAT surveille établissement et vient doubler le chef au point d’attaque Proportionneur BAL est responsable de l’approvisionnement du proportionneur Fin M 5 - retour menu
M 6 Prolongement / Changement de tuyau
Equipier BAT déroule le tuyau à côté du tuyau percé
Chef BAT : « Fermez l’eau ! » Equipier BAT se rend à la prise d’eau et crie: « Prêt! »
Equipier BAT remplace le tuyau endommagé et retourne ouvrir l’eau Tuyau percé enroulé avec un noeud

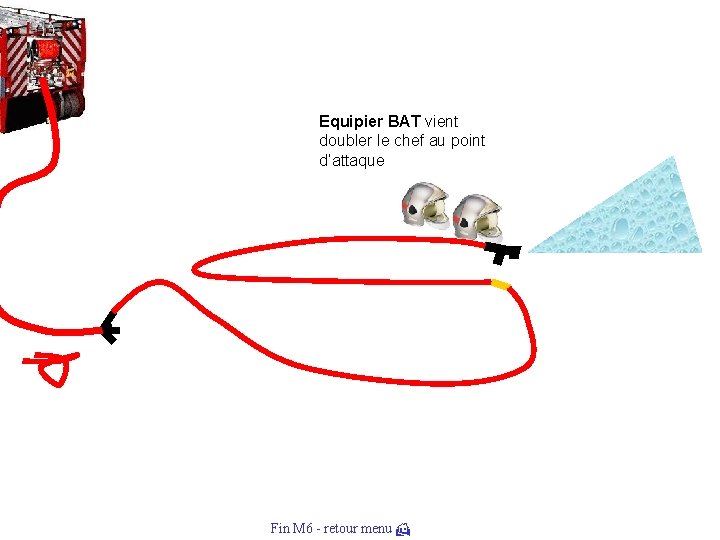

Equipier BAT vient doubler le chef au point d’attaque Fin M 6 - retour menu
