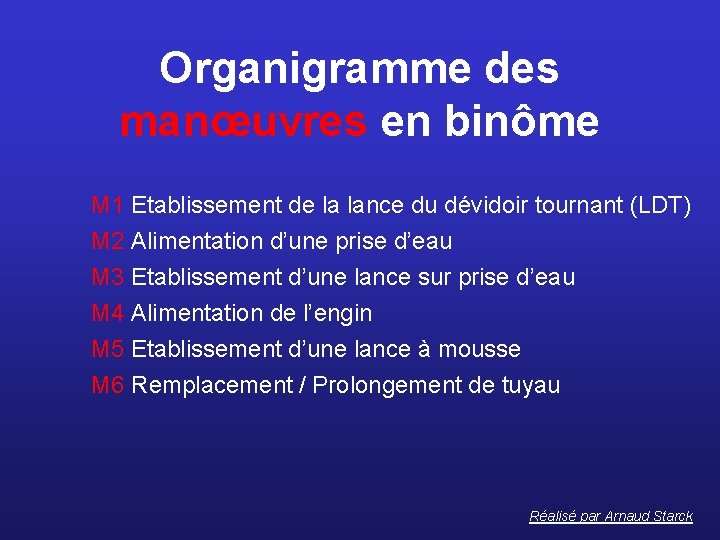

Organigramme des manœuvres en binôme M 1 Etablissement de la lance du dévidoir tournant (LDT) M 2 Alimentation d’une prise d’eau M 3 Etablissement d’une lance sur prise d’eau M 4 Alimentation de l’engin M 5 Etablissement d’une lance à mousse M 6 Remplacement / Prolongement de tuyau Réalisé par Arnaud Starck

M 1 Etablissement de la LDT

Binôme d’attaque! Pour l’établissement de la LDT En reconnaissance !

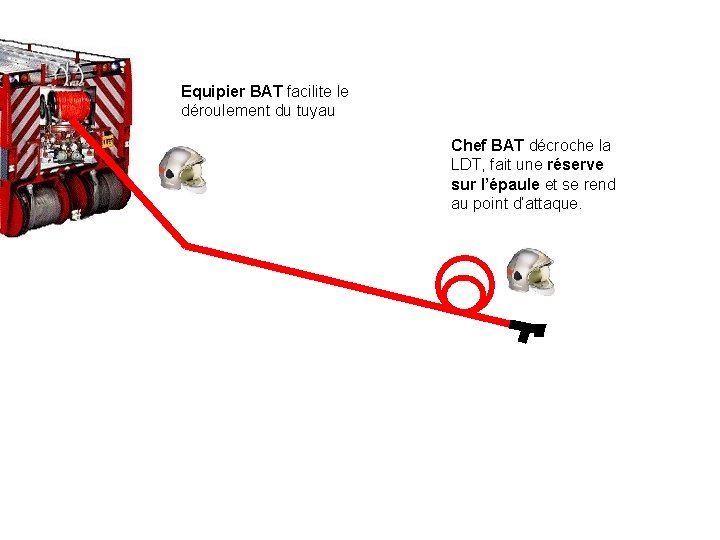

Equipier BAT facilite le déroulement du tuyau Chef BAT décroche la LDT, fait une réserve sur l’épaule et se rend au point d’attaque.

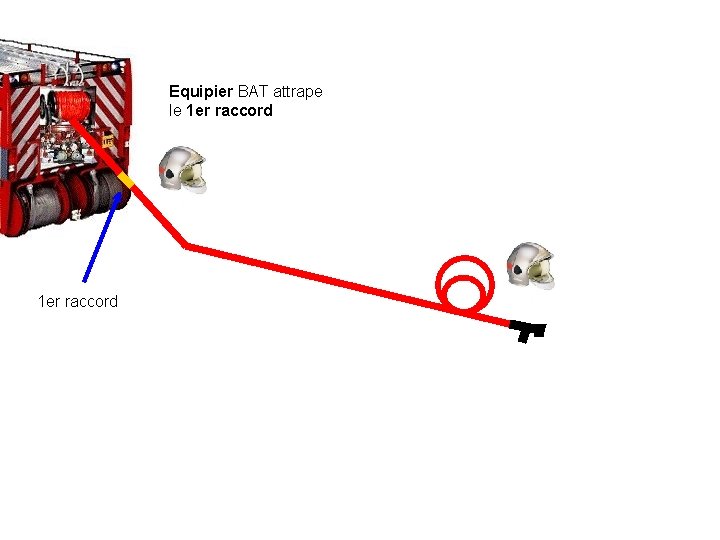

Equipier BAT attrape le 1 er raccord

Halte ! Equipier BAT dépose le 1 er raccord aux pieds du chef.

Equipier BAT double le chef Fin M 1 - retour menu

M 2 Alimentation d’une prise d’eau

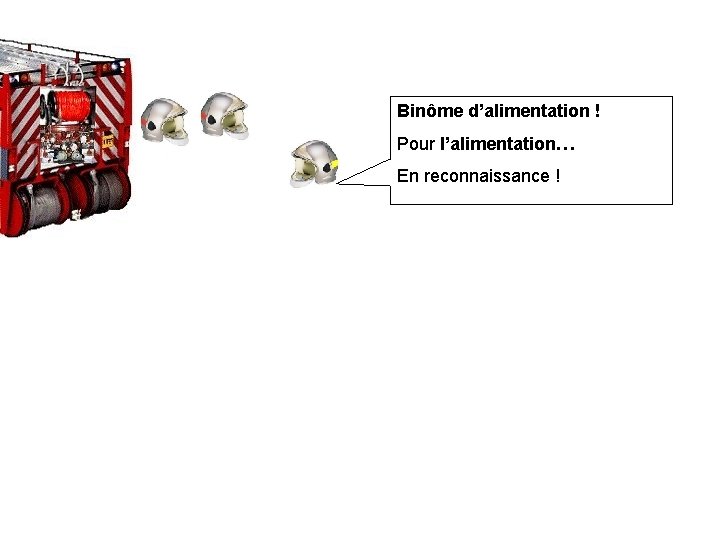

Binôme d’alimentation ! Pour l’alimentation… En reconnaissance !

BAL décroche le dévidoir muni de la division et suit le chef d’agrès

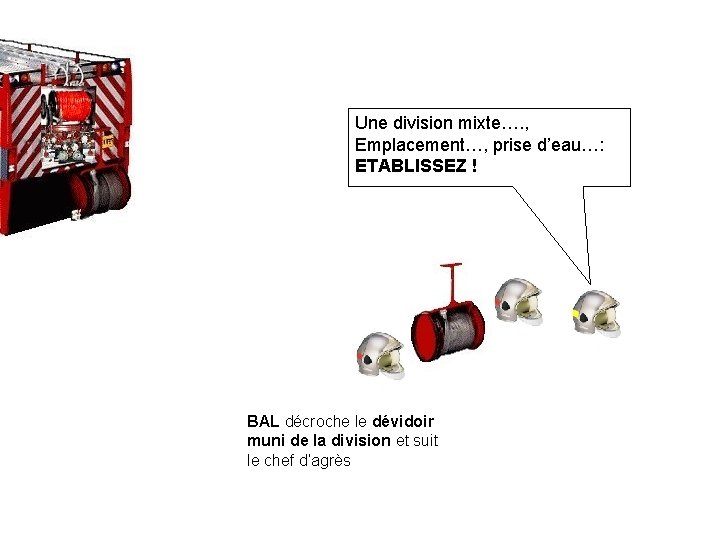

Une division mixte…. , Emplacement…, prise d’eau…: ETABLISSEZ ! BAL décroche le dévidoir muni de la division et suit le chef d’agrès

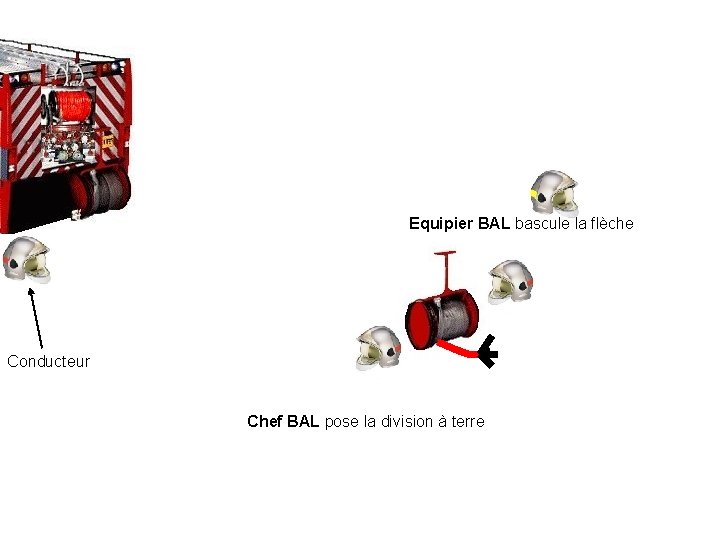

Equipier BAL bascule la flèche Conducteur Chef BAL pose la division à terre

Equipier BAL laisse le dévidoir à côté de l’engin Chef BAL donne ½ raccord au conducteur

BAL vérifie établissement en remontant vers point d’attaque Se met à disposition du chef d’agrès Fin M 2 - retour menu

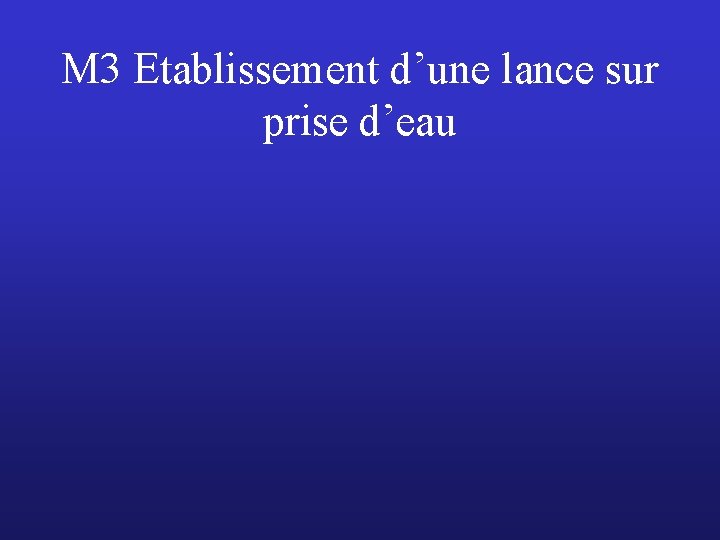

M 3 Etablissement d’une lance sur prise d’eau

Binôme d’attaque! Pour l’établissement d’une lance : EN RECONNAISSANCE

Une lance! Point d’attaque…prise d’eau…accès…mission…: ETABLISSEZ !

Chef BAT déroule son tuyau et raccorde la lance

Equipier BAT réalise les branchements, raccorde à la prise d’eau et ouvre l’eau Il surveille l’établissement en allant doubler le chef au point d’attaque.

Equipier BAT vient doubler le chef au point d’attaque Fin M 3 - retour menu

M 4 Alimentation de l’engin

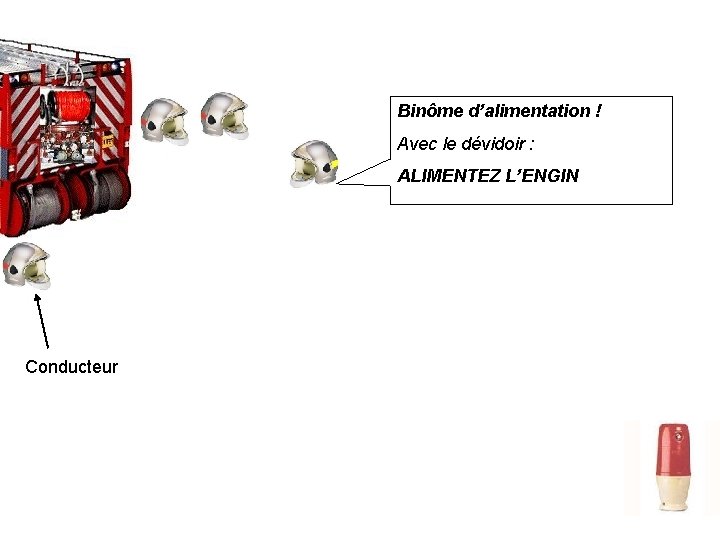

Binôme d’alimentation ! Avec le dévidoir : ALIMENTEZ L’ENGIN Conducteur

BAL décroche le dévidoir (division enlevée si nécessaire) et passe le raccord au conducteur. BAL prend matériel pour BI PI

BAL emmène le dévidoir jusqu’à la prise d’eau Conducteur alimente l’engin

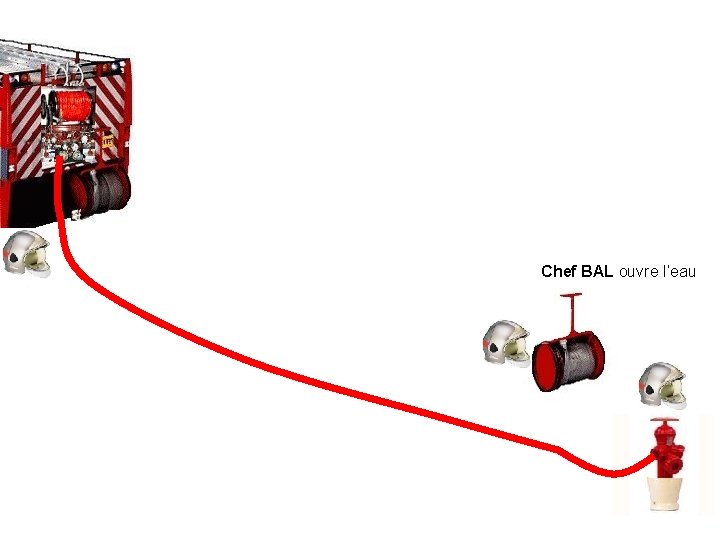

Chef BAL ouvre l’eau

BAL remonte l’établissement et ramène le dévidoir à l’engin. BAL se met à disposition du chef d’agrès Fin M 4 - retour menu

M 5 Etablissement d’une lance à mousse

BAT et BAL! Pour l’établissement d’une lance à mousse: EN RECONNAISSANCE !

Une lance à mousse! Point d’attaque…emplacement du proportionneur…prise d’eau…accès…mission…: ETABLISSEZ !

Chef BAT déroule son tuyau et raccorde la lance à mousse Equipier BAT déroule 2 à 3 tuyaux si nécessaire

Proportionneur Equipier BAT réalise les branchements et intercale le proportionneur entre le 2ème tuyau et le 3ème tuyau ou entre le 3ème et le 4ème tuyau

Equipier BAT ouvre l’eau ou ordonne son ouverture Proportionneur

Equipier BAT surveille établissement et vient doubler le chef au point d’attaque Proportionneur BAL est responsable de l’approvisionnement du proportionneur Fin M 5 - retour menu
