Organická chemie: Tvary molekul a vazby v nich Věra Andrlíková Chemie se zaměřením na vzdělávání – Matematika se zaměřením na vzdělávání Přírodovědecká fakulta Univerzity Karlovy Praha 2019

Jaké 3 typy acyklických uhlovodíků známe? • Alkany • Alkeny • Alkyny Alkany Ethan Jednoduchá vazba Alkeny Ethen Dvojná vazba Alkyny Ethyn Trojná vazba Jaký je mezi jednotlivými typy vazeb rozdíl a co je jeho příčinou?

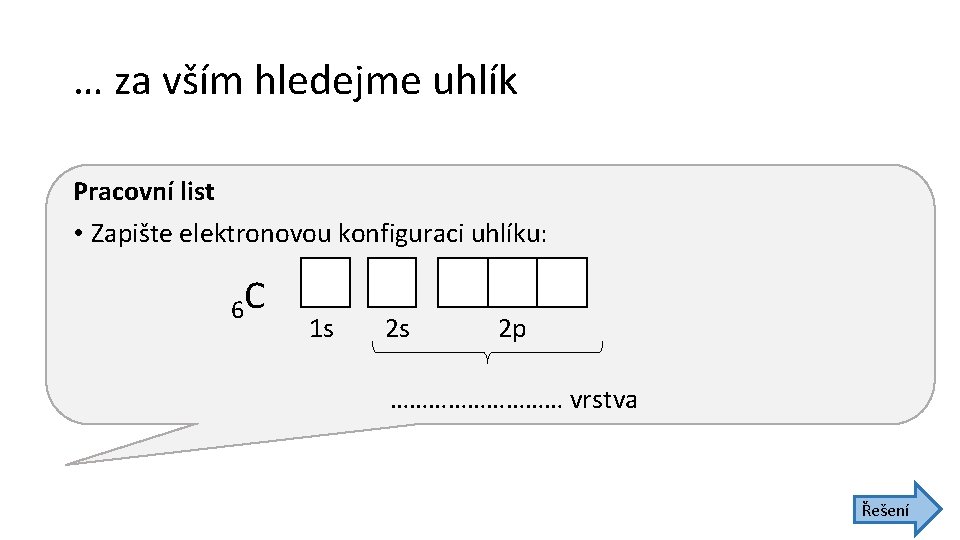

… za vším hledejme uhlík Pracovní list • Zapište elektronovou konfiguraci uhlíku: 6 C 1 s 2 s 2 p …………… vrstva Řešení

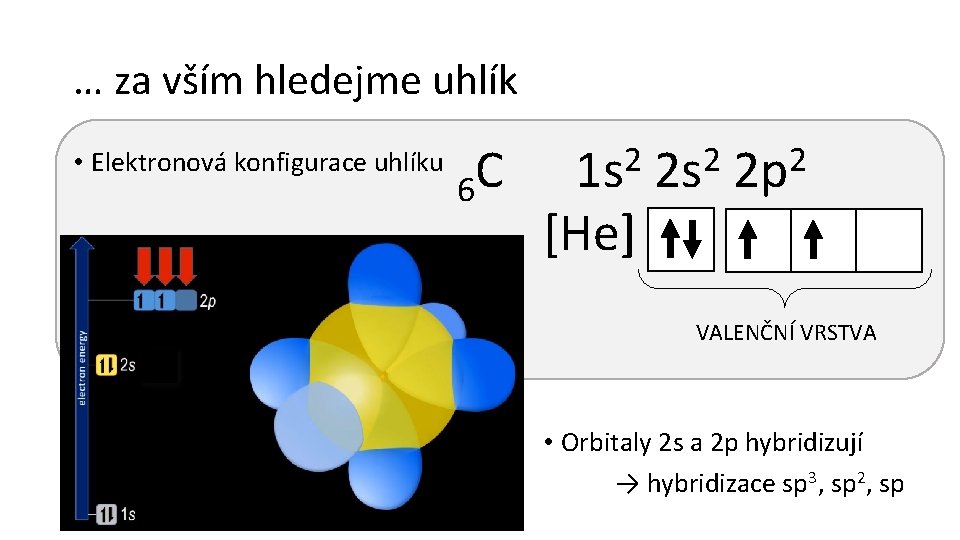

… za vším hledejme uhlík • Elektronová konfigurace uhlíku C 6 2 1 s [He] 2 2 s 2 2 p VALENČNÍ VRSTVA • Orbitaly 2 s a 2 p hybridizují → hybridizace sp 3, sp 2, sp

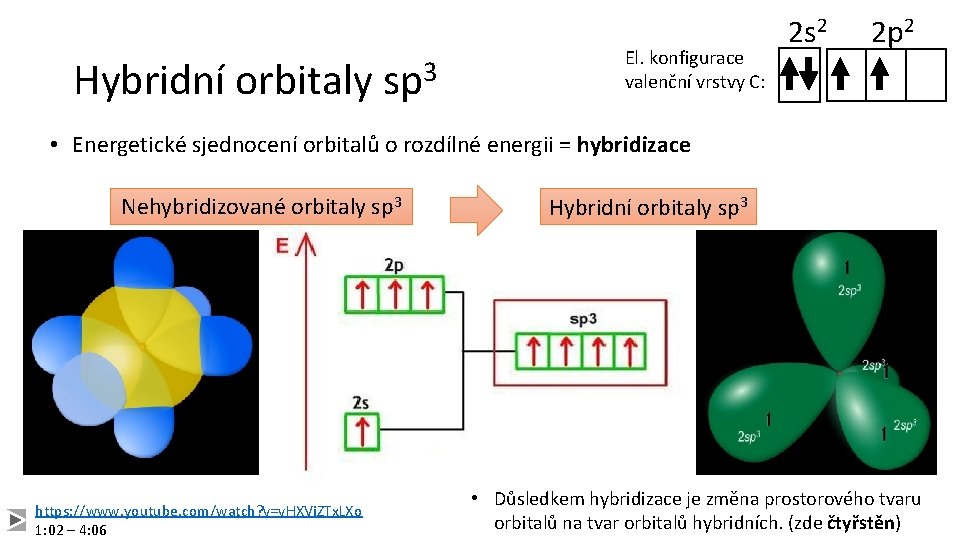

Hybridní orbitaly sp 3 El. konfigurace valenční vrstvy C: 2 s 2 2 p 2 • Energetické sjednocení orbitalů o rozdílné energii = hybridizace Nehybridizované orbitaly sp 3 https: //www. youtube. com/watch? v=v. HXVi. ZTx. LXo 1: 02 – 4: 06 Hybridní orbitaly sp 3 • Důsledkem hybridizace je změna prostorového tvaru orbitalů na tvar orbitalů hybridních. (zde čtyřstěn)

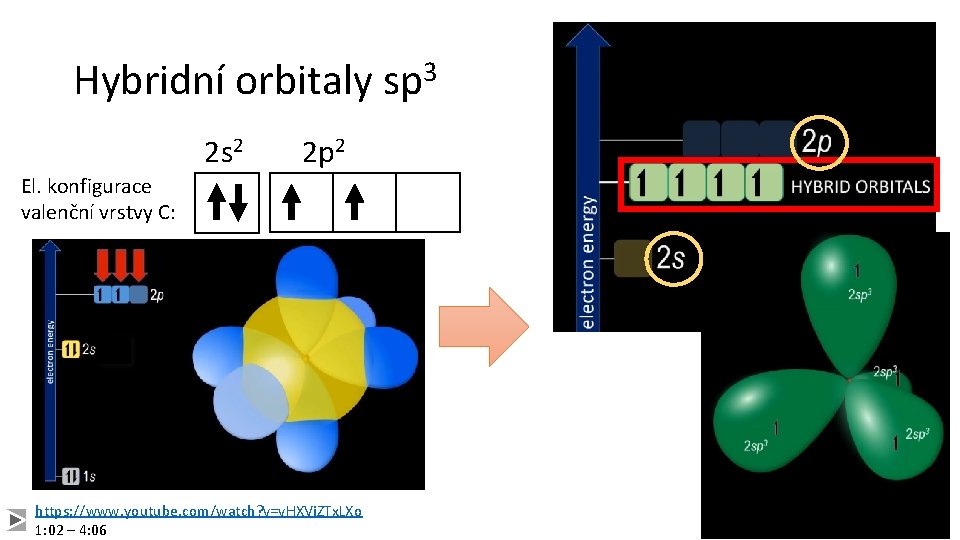

Hybridní orbitaly sp 3 2 s 2 2 p 2 El. konfigurace valenční vrstvy C: https: //www. youtube. com/watch? v=v. HXVi. ZTx. LXo 1: 02 – 4: 06

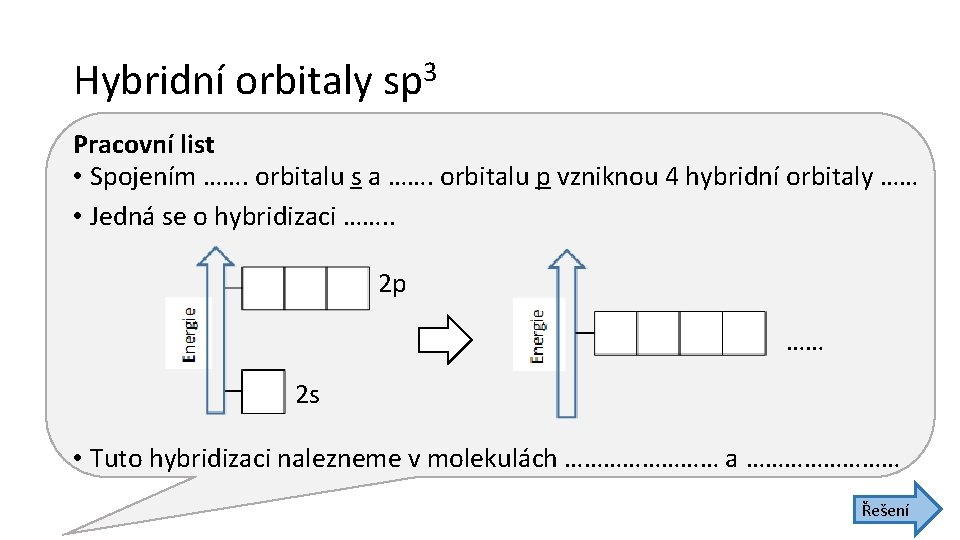

Hybridní orbitaly sp 3 Pracovní list • Spojením ……. orbitalu s a ……. orbitalu p vzniknou 4 hybridní orbitaly …… • Jedná se o hybridizaci ……. . 2 p …… 2 s • Tuto hybridizaci nalezneme v molekulách ………… a ………… Řešení

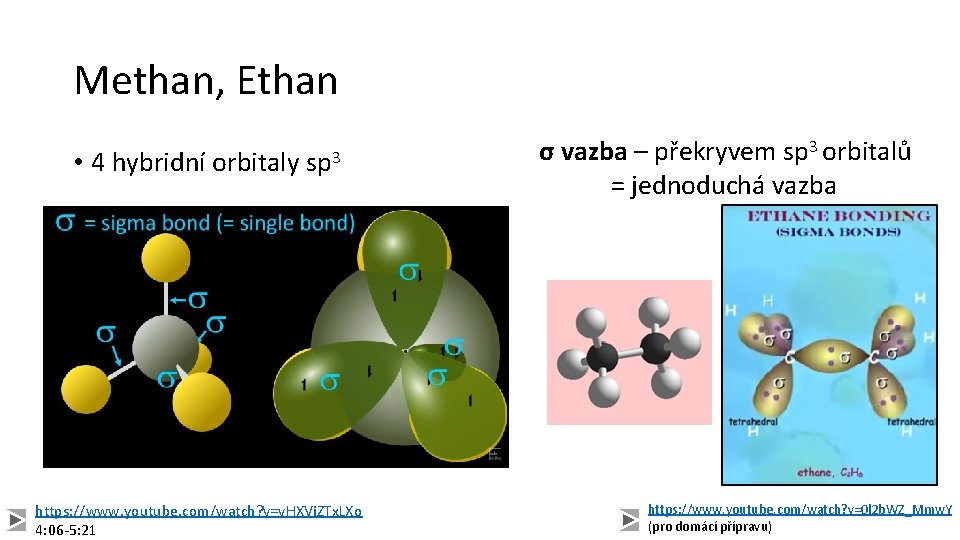

Methan, Ethan • 4 hybridní orbitaly sp 3 https: //www. youtube. com/watch? v=v. HXVi. ZTx. LXo 4: 06 -5: 21 σ vazba – překryvem sp 3 orbitalů = jednoduchá vazba https: //www. youtube. com/watch? v=0 l 2 b. WZ_Mmw. Y (pro domácí přípravu)

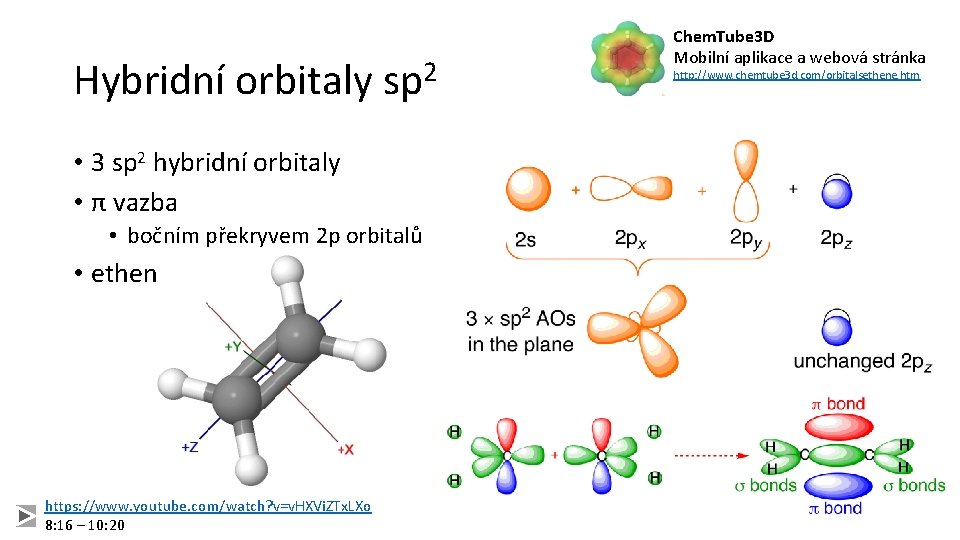

Hybridní orbitaly sp 2 • 3 sp 2 hybridní orbitaly • π vazba • bočním překryvem 2 p orbitalů • ethen https: //www. youtube. com/watch? v=v. HXVi. ZTx. LXo 8: 16 – 10: 20 Chem. Tube 3 D Mobilní aplikace a webová stránka http: //www. chemtube 3 d. com/orbitalsethene. htm

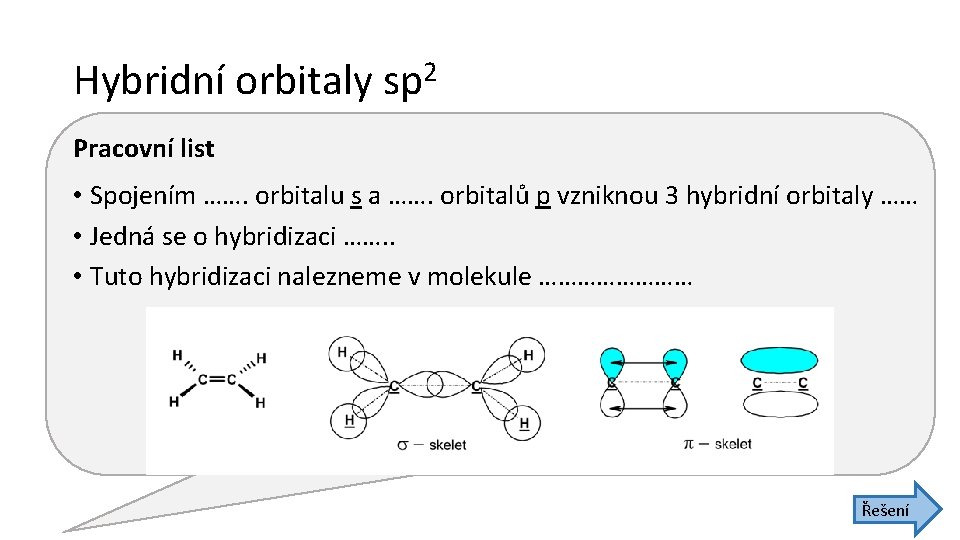

Hybridní orbitaly sp 2 Pracovní list • Spojením ……. orbitalu s a ……. orbitalů p vzniknou 3 hybridní orbitaly …… • Jedná se o hybridizaci ……. . • Tuto hybridizaci nalezneme v molekule ………… Řešení

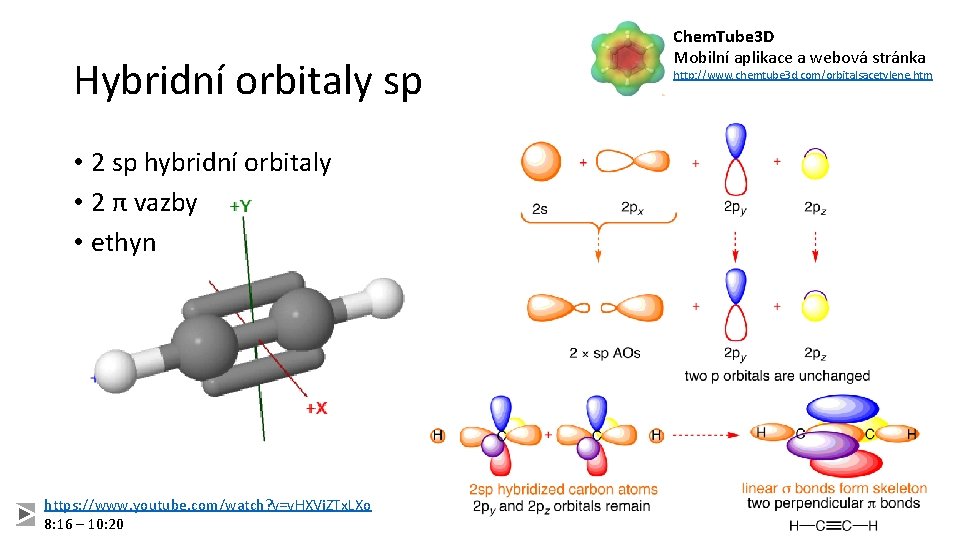

Hybridní orbitaly sp • 2 sp hybridní orbitaly • 2 π vazby • ethyn https: //www. youtube. com/watch? v=v. HXVi. ZTx. LXo 8: 16 – 10: 20 Chem. Tube 3 D Mobilní aplikace a webová stránka http: //www. chemtube 3 d. com/orbitalsacetylene. htm

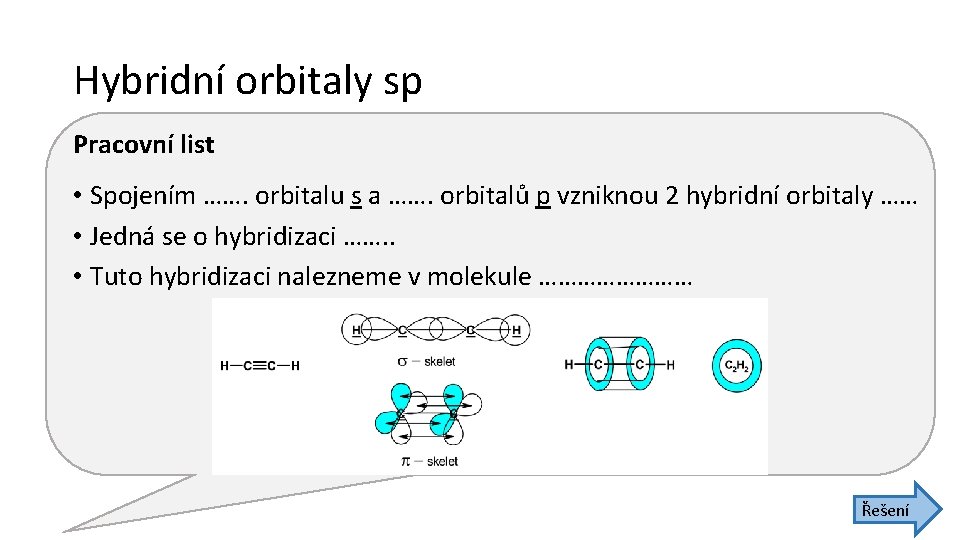

Hybridní orbitaly sp Pracovní list • Spojením ……. orbitalu s a ……. orbitalů p vzniknou 2 hybridní orbitaly …… • Jedná se o hybridizaci ……. . • Tuto hybridizaci nalezneme v molekule ………… Řešení

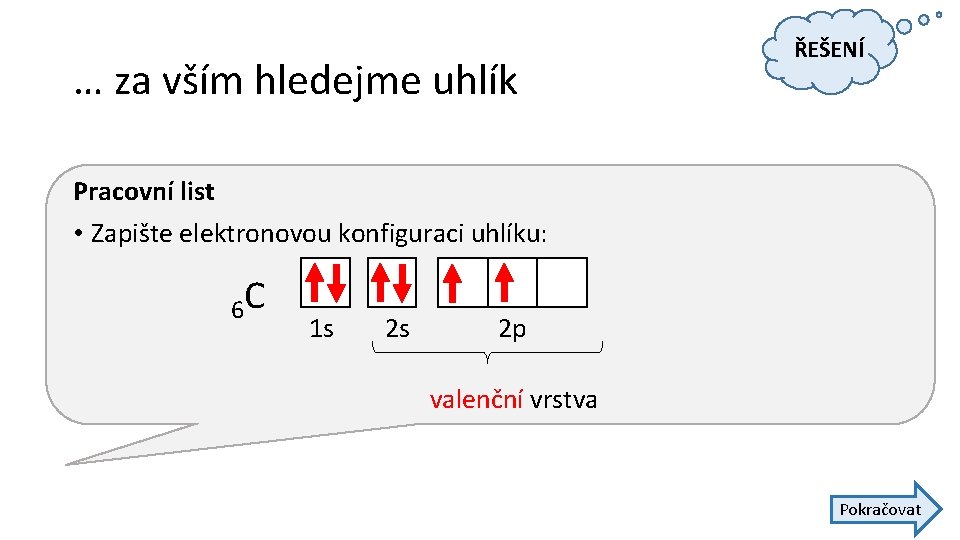

… za vším hledejme uhlík ŘEŠENÍ Pracovní list • Zapište elektronovou konfiguraci uhlíku: 6 C 1 s 2 s 2 p valenční vrstva Pokračovat

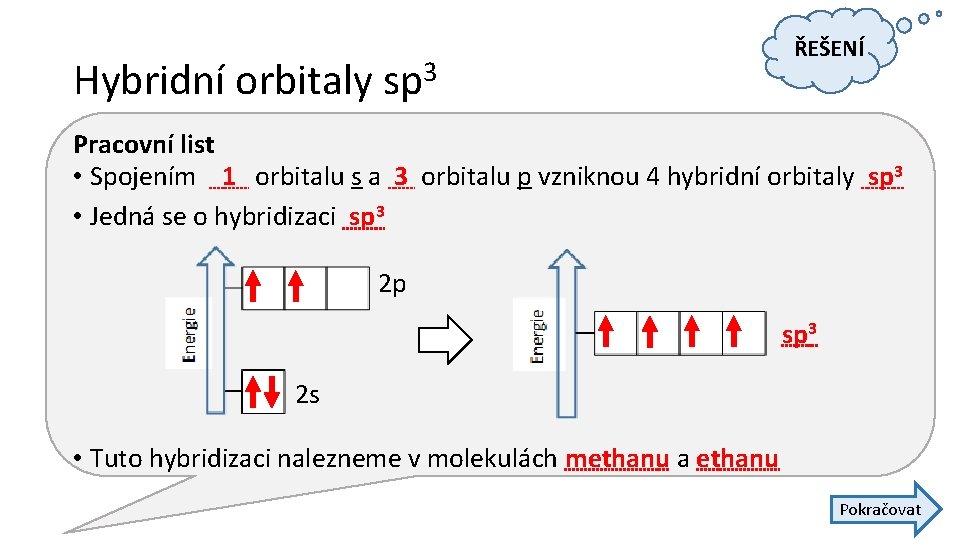

Hybridní orbitaly sp 3 ŘEŠENÍ Pracovní list • Spojením 1 orbitalu s a 3 orbitalu p vzniknou 4 hybridní orbitaly sp 3 • Jedná se o hybridizaci sp 3 2 p sp 3 2 s • Tuto hybridizaci nalezneme v molekulách methanu a ethanu Pokračovat

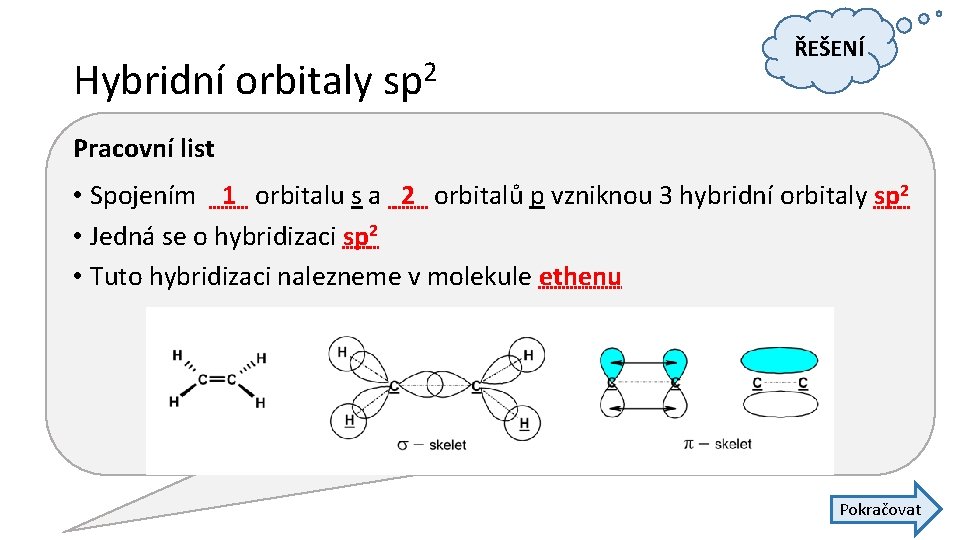

Hybridní orbitaly sp 2 ŘEŠENÍ Pracovní list • Spojením 1 orbitalu s a 2 orbitalů p vzniknou 3 hybridní orbitaly sp 2 • Jedná se o hybridizaci sp 2 • Tuto hybridizaci nalezneme v molekule ethenu Pokračovat

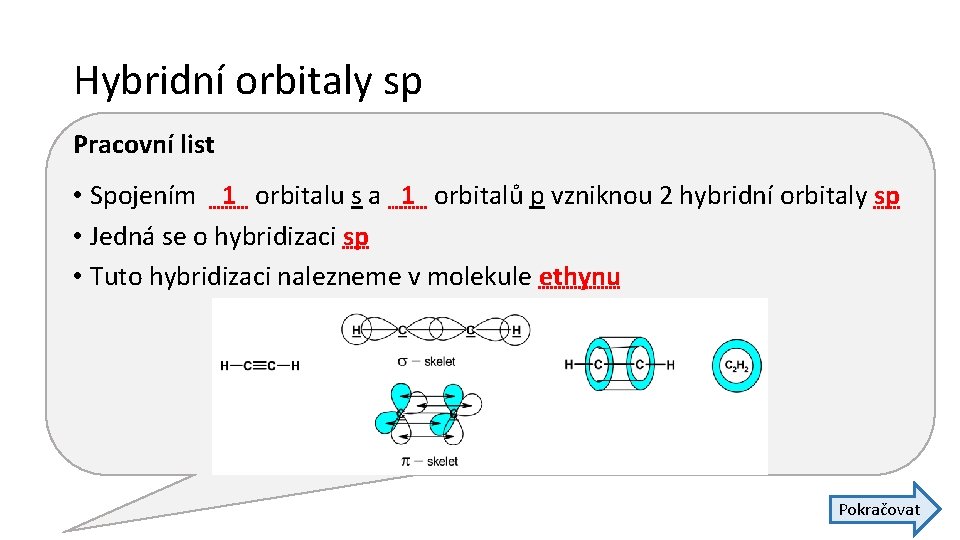

Hybridní orbitaly sp Pracovní list • Spojením 1 orbitalu s a 1 orbitalů p vzniknou 2 hybridní orbitaly sp • Jedná se o hybridizaci sp • Tuto hybridizaci nalezneme v molekule ethynu Pokračovat
