Ordine degli Ingegneri della Provincia di Prato Seminario tecnico: L’innalzamento della falda a Prato MODALITA’ DI DIFESA ATTIVA DALL’INNALZAMENTO DELLA FALDA A cura di: Dott. Ing. Giacomo Barcaioli Prato , Palazzo delle Professioni Martedì, 16 Dicembre 2014 1

NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE COMUNE DI MILANO E REGIONE LOMBARDIA INNALZAMENTO DELLA FALDA: MODALITA’ DI DIFESA ATTIVA DALL’INNALZAMENTO DELLA FALDA PROCEDURA DI CONTROLLO: • RILIEVI; • PRELIEVI; • PROVE IN SITU E DI LABORATORIO. LINEE GUIDA DI INTEVENTO: • DIFESA ATTIVA; • DIFESA PASSIVA; • RIPRISTINO DELLE STRUTTURE; • SALVAGUARDIA DEI CEDIMENTI. 2/16

DIFESA ATTIVA NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE OBIETTIVO DEGLI INTERVENTI DI DIFESA ATTIVA Abbattere la quota di imposta della falda al fine di evitare il contatto diretto delle acque sotterranee con le strutture interrate POSSIBILI INTERVENTI • CAPTAZIONE MEDIANTE CUNICOLI SUB-ORIZZONTALI: 1) perimetrali al fabbricato; 2) sottostanti al fabbricato. • CAPTAZIONE MEDIANTE RETE DI POZZI 3/16

DIFESA ATTIVA NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE 4/16

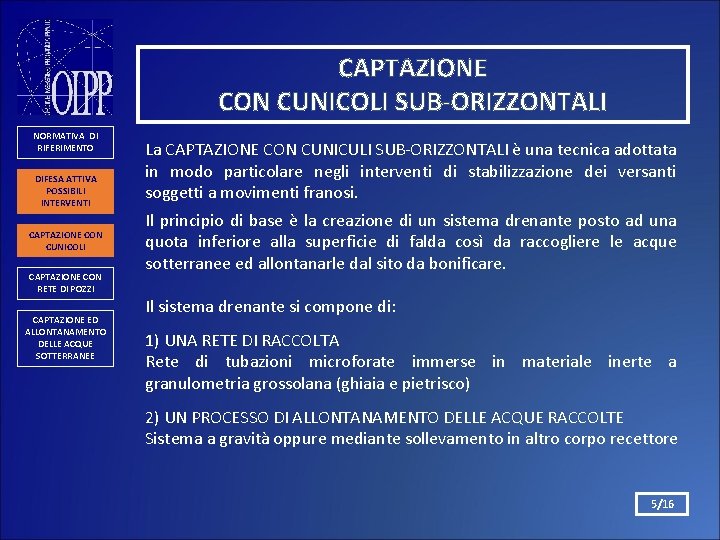

CAPTAZIONE CON CUNICOLI SUB-ORIZZONTALI NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE La CAPTAZIONE CON CUNICULI SUB-ORIZZONTALI è una tecnica adottata in modo particolare negli interventi di stabilizzazione dei versanti soggetti a movimenti franosi. Il principio di base è la creazione di un sistema drenante posto ad una quota inferiore alla superficie di falda così da raccogliere le acque sotterranee ed allontanarle dal sito da bonificare. Il sistema drenante si compone di: 1) UNA RETE DI RACCOLTA Rete di tubazioni microforate immerse in materiale inerte a granulometria grossolana (ghiaia e pietrisco) 2) UN PROCESSO DI ALLONTANAMENTO DELLE ACQUE RACCOLTE Sistema a gravità oppure mediante sollevamento in altro corpo recettore 5/16

CAPTAZIONE CON CUNICOLI SUB-ORIZZONTALI NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI Schema costruttivo di una trincea drenante CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE 6/16

CAPTAZIONE CON CUNICOLI SUB-ORIZZONTALI NORMATIVA DI RIFERIMENTO TIPOLOGIE ESECUTIVE DIFESA ATTIVA POSSIBILI INTERVENTI Cunicoli perimetrali al fabbricato CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE Scavo Drenaggio al piede Riempimento 7/16

CAPTAZIONE CON CUNICOLI SUB-ORIZZONTALI NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI TIPOLOGIE ESECUTIVE Cunicoli sottostanti al fabbricato CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE 8/16

CAPTAZIONE CON CUNICOLI SUB-ORIZZONTALI NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE VANTAGGI Se ben costruiti, sono molto efficaci nella captazione delle acque sotterranee (adeguato riempimento dei dreni con materiale granulare, protezione della tubazione del dreno dall’intasamento con materiale fine, etc. ) SVANTAGGI E’ una soluzione difficilmente applicabile in contesti già edificati, se non a costi rilevanti e per profondità di scavo limitate. In zone pressoché pianeggianti, l’allontanamento delle acque captate deve avvenire necessariamente con un sistema di sollevamento a funzionamento pressoché continuo. L’abbattimento della falda può comportare un “impoverimento” delle caratteristiche dei terreni fondazionali, conseguenze sui fabbricati esistenti. 9/16

CAPTAZIONE CON RETE DI POZZI NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE La CAPTAZIONE CON RETE DI POZZI è un sistema di abbattimento della falda meno efficace rispetto a quello con cunicoli in quanto puntiforme anziché nastriforme, ma risulta meno invasivo e con maggiori possibilità di applicazione in contesti già edificati. Esso diventa l’unico sistema di difesa attiva realizzabile laddove la profondità di abbattimento da raggiungere non consente l’adozione di scavi eccessivi. Il sistema di captazione si compone di: - UNA RETE DI POZZI distribuiti nell’intorno dell’area presso cui si vuole abbattere la quota di imposta della falda; - UN SISTEMA DI ALLONTANAMENTO DELLE ACQUE CAPTATE presso un recettore finale. 10/16

CAPTAZIONE CON RETE DI POZZI NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI Principio di funzionamento CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE 11/16

CAPTAZIONE CON RETE DI POZZI NORMATIVA DI RIFERIMENTO VANTAGGI DIFESA ATTIVA POSSIBILI INTERVENTI Risultano applicabili anche in contesti edificati, purché siano disponibili spazi accessibili ai mezzi d’opera. CAPTAZIONE CON CUNICOLI Permettono di raggiungere profondità di abbattimento della falda anche rilevanti (superiori ad un piano interrato). CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE SVANTAGGI L’allontanamento delle acque captate deve avvenire necessariamente con un sistema di sollevamento a funzionamento pressoché continuo. L’abbattimento della falda può comportare un “impoverimento” delle caratteristiche dei terreni fondazionali, conseguenze sui fabbricati esistenti. I costi di realizzazione e mantenimento sono rilevanti. 12/16

CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE INQUADRAMENTO NORMATIVO Legge 36 del 5 gennaio 1994 Disposizioni in materia di risorse idriche Art. 1 comma 1 - Tutte le acque superficiali e sotterranee, ancorché non estratte dal sottosuolo, sono pubbliche e costituiscono una risorsa che e' salvaguardata ed utilizzata secondo criteri di solidarietà. D. P. R. 238 18 febbraio 1999 Regolamento recante norme per l'attuazione di talune disposizioni della legge 5 gennaio 1994, n. 36, in materia di risorse idriche. Con Legge Regionale n. 91 del 12. 11. 1998 sono state conferite alle Province le competenze in materia di difesa del suolo, ivi comprese la tutela del demanio idrico e del sistema idrico sotterraneo. 13/16

CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI PROVINCIA DI PRATO Istanza di Autorizzazione alla ricerca di acque sotterranee (T. U. 11/12/1933 n. 1775) CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE PROVINCIA DI LUCCA Disciplina degli emungimenti finalizzati all’abbassamento della falda per l’esecuzione di scavi - Relazione idrogeologica - Progetto delle perforazioni da realizzare - Corografia dell’area di intervento in scala 1: 10. 000 - Planimetria catastale 14/16

CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE Contenuti della relazione idrogeologica • Valutazioni di cui al punto L del D. M. 11/03/1988; Nel progetto delle opere di emungimento si deve accertare che queste siano compatibili con le caratteristiche dell'acquifero e che eventuali conseguenti cedimenti della superficie del suolo siano compatibili con la stabilità e la funzionalità dei manufatti presenti nella zona interessata dall'emungimento. Il progetto deve stabilire anche i mezzi e le modalità di estrazione, in modo da evitare che con l'acqua venga anche estratto il terreno o la sua frazione più fina. • Dimensionamento della vasca disperdente sulla base di apposite indagini • Predisposizione di un piano di monitoraggio basato sulla realizzazione di almeno un piezometro ogni 50 m di sviluppo del sistema well-point da realizzarsi tra due punte filtranti; • Il livello della falda nei piezometri di controllo non potrà superare la profondità pari alla profondità dello scavo aumentata di 0, 5 +/-0, 1 m. 15/16

CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE NORMATIVA DI RIFERIMENTO DIFESA ATTIVA POSSIBILI INTERVENTI CAPTAZIONE CON CUNICOLI CAPTAZIONE CON RETE DI POZZI CAPTAZIONE ED ALLONTANAMENTO DELLE ACQUE SOTTERRANEE Modalità di allontanamento della acque captate 1) REIMMISSIONE DELLE ACQUE IN FALDA mediante trincee e canali drenanti Vantaggio: basso impatto ambientale Svantaggio: si rialimenta la falda 2) SCARICO IN CORSI D’ACQUA SUPERFICIALI Vantaggi e svantaggi come sopra ma con entità minore. 3) SCARICO IN PUBBLICA FOGNATURA Vantaggio: allontanamento definitivo elle acque captate Svantaggio: invio a trattamento presso gli impianti di depurazione dei liquami di acque che non lo necessitano 16/16
