OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ Odsek za FIZIČKU ELEKTRONIKU OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

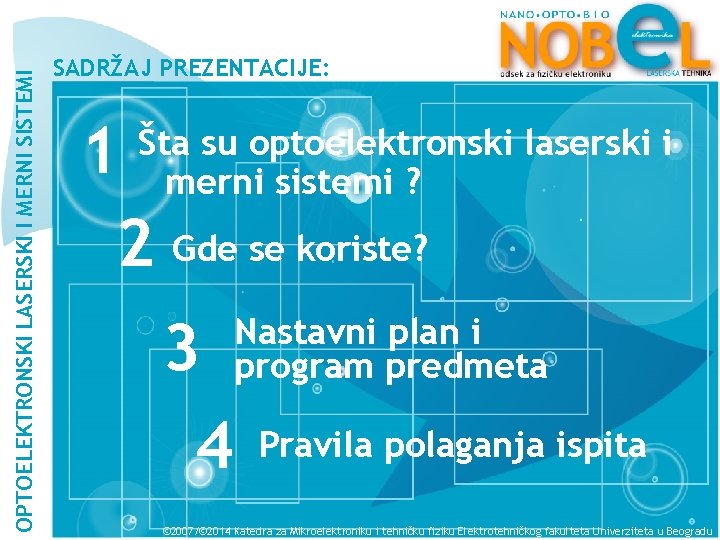

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI SADRŽAJ PREZENTACIJE: 1 2 Gde se koriste? Šta su optoelektronski laserski i merni sistemi ? 3 4 Nastavni plan i program predmeta Pravila polaganja ispita © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

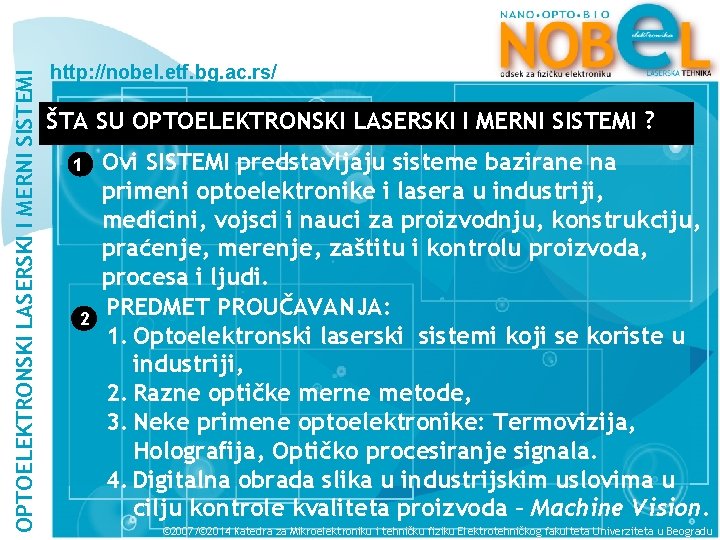

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ ŠTA SU OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI ? 1 2 Ovi SISTEMI predstavljaju sisteme bazirane na primeni optoelektronike i lasera u industriji, medicini, vojsci i nauci za proizvodnju, konstrukciju, praćenje, merenje, zaštitu i kontrolu proizvoda, procesa i ljudi. PREDMET PROUČAVANJA: 1. Optoelektronski laserski sistemi koji se koriste u industriji, 2. Razne optičke merne metode, 3. Neke primene optoelektronike: Termovizija, Holografija, Optičko procesiranje signala. 4. Digitalna obrada slika u industrijskim uslovima u cilju kontrole kvaliteta proizvoda – Machine Vision. © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

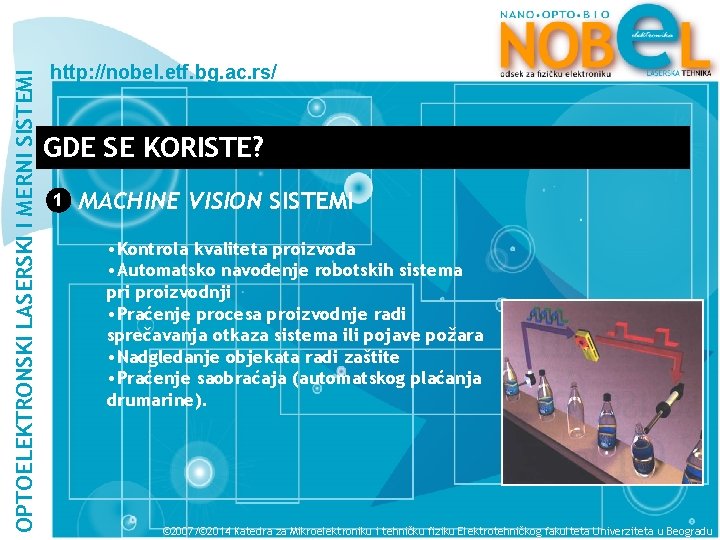

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 MACHINE VISION SISTEMI • Kontrola kvaliteta proizvoda • Automatsko navođenje robotskih sistema pri proizvodnji • Praćenje procesa proizvodnje radi sprečavanja otkaza sistema ili pojave požara • Nadgledanje objekata radi zaštite • Praćenje saobraćaja (automatskog plaćanja drumarine). © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

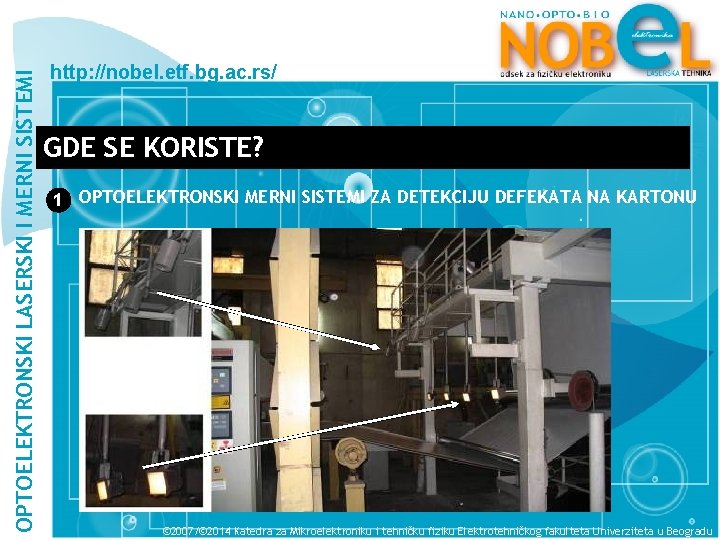

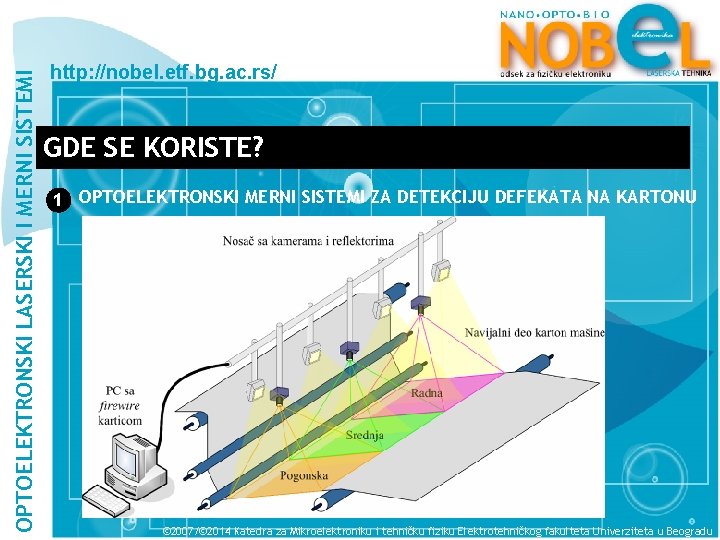

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 OPTOELEKTRONSKI MERNI SISTEMI ZA DETEKCIJU DEFEKATA NA KARTONU © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 OPTOELEKTRONSKI MERNI SISTEMI ZA DETEKCIJU DEFEKATA NA KARTONU © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

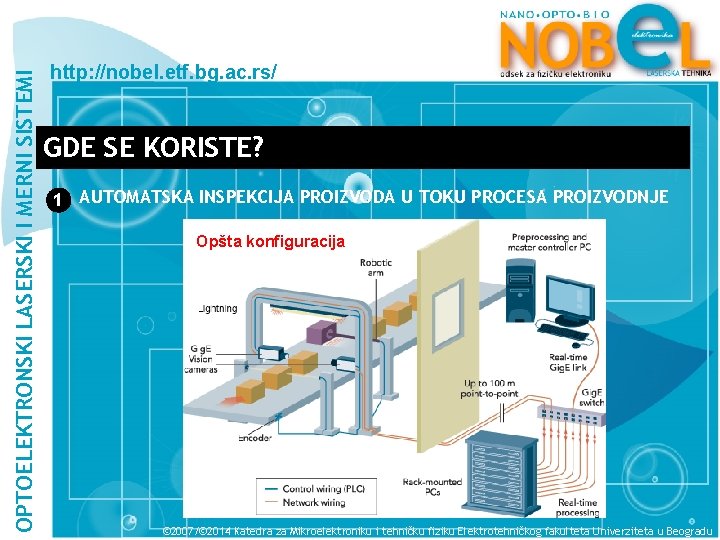

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 AUTOMATSKA INSPEKCIJA PROIZVODA U TOKU PROCESA PROIZVODNJE Opšta konfiguracija © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

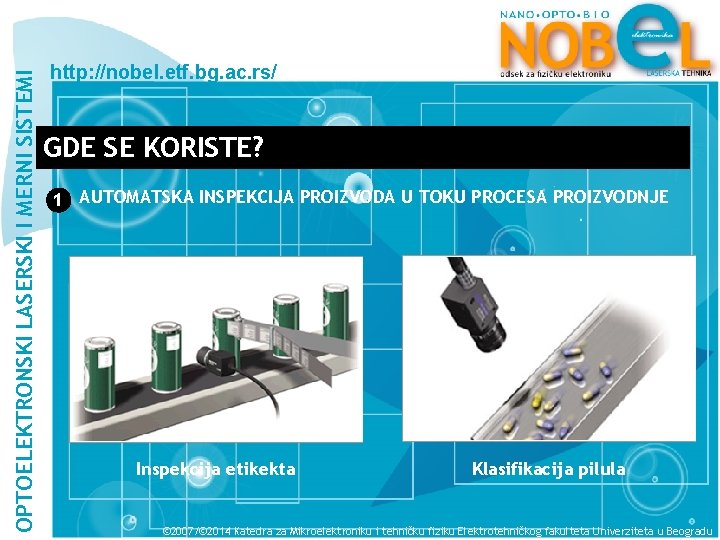

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 AUTOMATSKA INSPEKCIJA PROIZVODA U TOKU PROCESA PROIZVODNJE Inspekcija etikekta Klasifikacija pilula © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

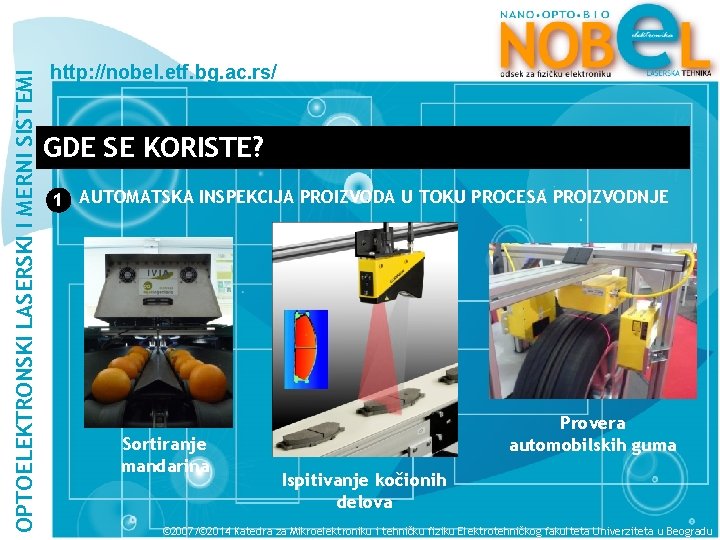

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 AUTOMATSKA INSPEKCIJA PROIZVODA U TOKU PROCESA PROIZVODNJE Sortiranje mandarina Provera automobilskih guma Ispitivanje kočionih delova © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

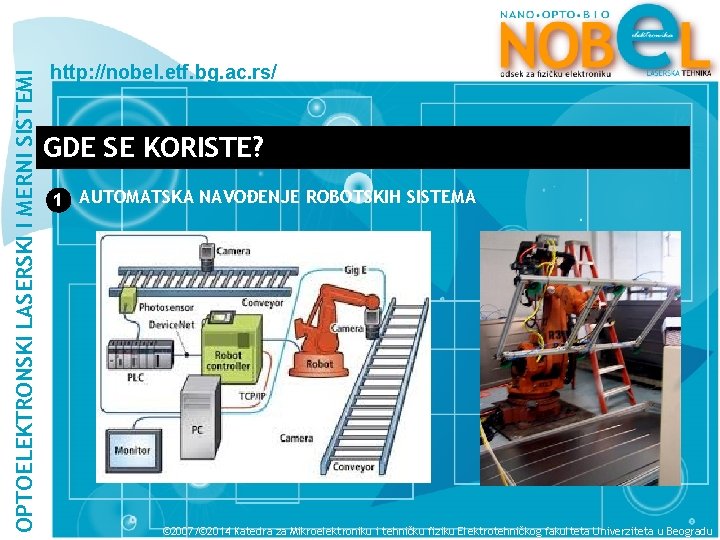

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 AUTOMATSKA NAVOĐENJE ROBOTSKIH SISTEMA © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

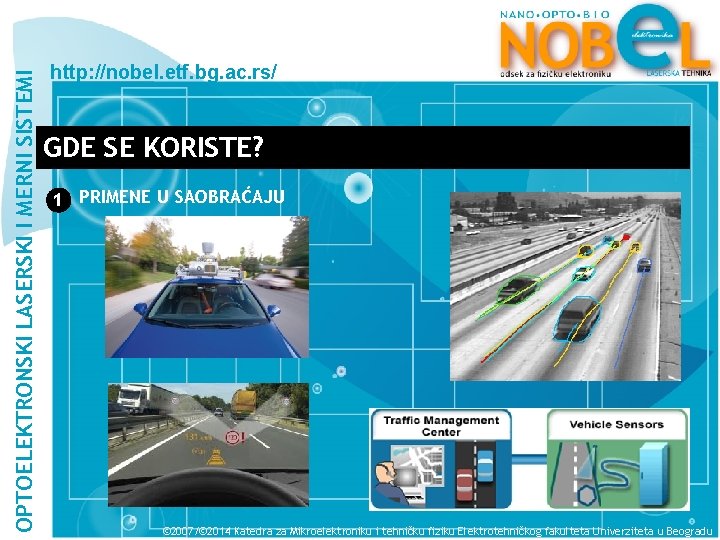

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 1 PRIMENE U SAOBRAĆAJU © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

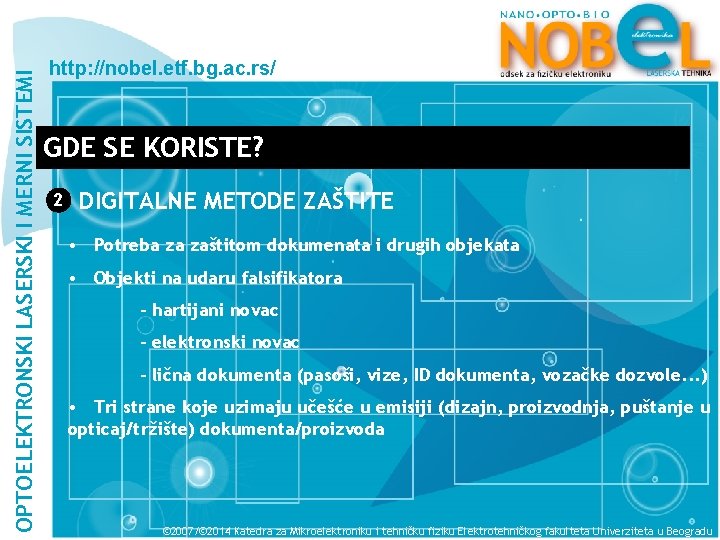

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 2 DIGITALNE METODE ZAŠTITE • Potreba za zaštitom dokumenata i drugih objekata • Objekti na udaru falsifikatora - hartijani novac - elektronski novac - lična dokumenta (pasoši, vize, ID dokumenta, vozačke dozvole. . . ) • Tri strane koje uzimaju učešće u emisiji (dizajn, proizvodnja, puštanje u opticaj/tržište) dokumenta/proizvoda © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

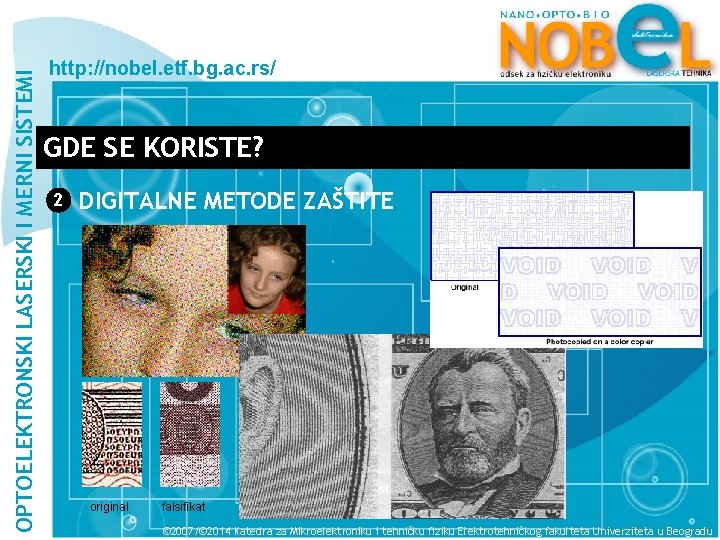

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 2 DIGITALNE METODE ZAŠTITE original falsifikat © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

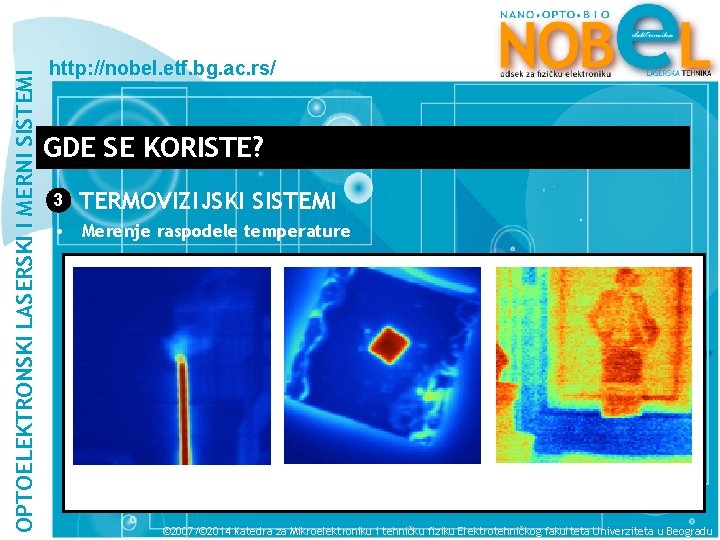

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 3 TERMOVIZIJSKI SISTEMI • Merenje raspodele temperature © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

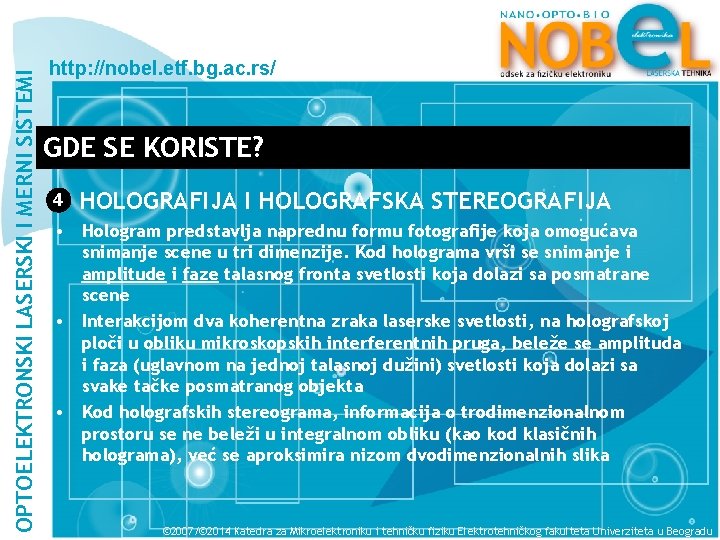

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 4 HOLOGRAFIJA I HOLOGRAFSKA STEREOGRAFIJA • Hologram predstavlja naprednu formu fotografije koja omogućava snimanje scene u tri dimenzije. Kod holograma vrši se snimanje i amplitude i faze talasnog fronta svetlosti koja dolazi sa posmatrane scene • Interakcijom dva koherentna zraka laserske svetlosti, na holografskoj ploči u obliku mikroskopskih interferentnih pruga, beleže se amplituda i faza (uglavnom na jednoj talasnoj dužini) svetlosti koja dolazi sa svake tačke posmatranog objekta • Kod holografskih stereograma, informacija o trodimenzionalnom prostoru se ne beleži u integralnom obliku (kao kod klasičnih holograma), već se aproksimira nizom dvodimenzionalnih slika © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ GDE SE KORISTE? 4 HOLOGRAFSKA STEREOGRAFIJA © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

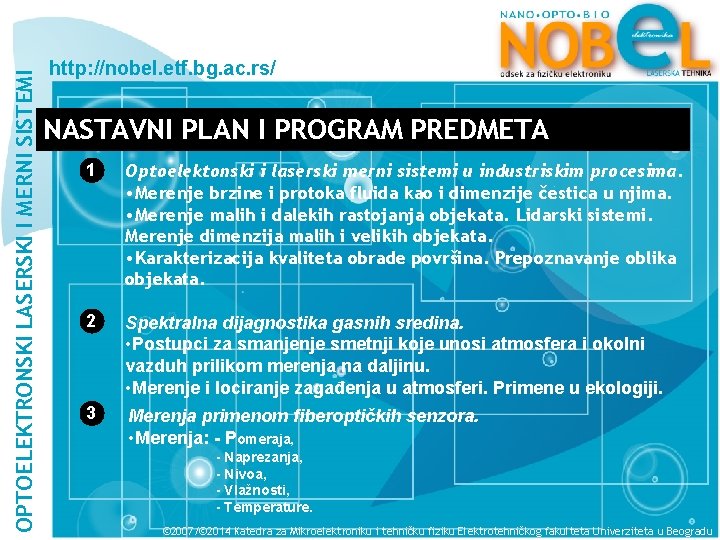

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ NASTAVNI PLAN I PROGRAM PREDMETA 1 Optoelektonski i laserski merni sistemi u industriskim procesima. • Merenje brzine i protoka fluida kao i dimenzije čestica u njima. • Merenje malih i dalekih rastojanja objekata. Lidarski sistemi. Merenje dimenzija malih i velikih objekata. • Karakterizacija kvaliteta obrade površina. Prepoznavanje oblika objekata. 2 Spektralna dijagnostika gasnih sredina. • Postupci za smanjenje smetnji koje unosi atmosfera i okolni vazduh prilikom merenja na daljinu. • Merenje i lociranje zagađenja u atmosferi. Primene u ekologiji. 3 Merenja primenom fiberoptičkih senzora. • Merenja: - Pomeraja, - Naprezanja, - Nivoa, - Vlažnosti, - Temperature. © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

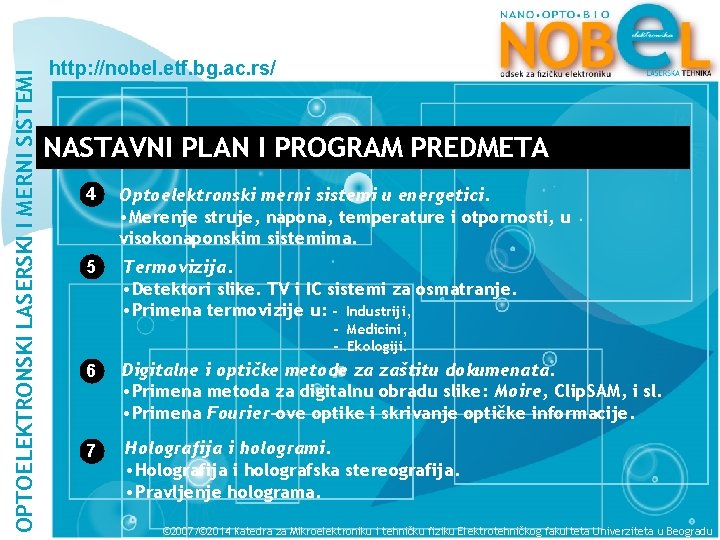

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ NASTAVNI PLAN I PROGRAM PREDMETA 4 Optoelektronski merni sistemi u energetici. • Merenje struje, napona, temperature i otpornosti, u visokonaponskim sistemima. 5 Termovizija. • Detektori slike. TV i IC sistemi za osmatranje. • Primena termovizije u: - Industriji, - Medicini, - Ekologiji. 6 Digitalne i optičke metode za zaštitu dokumenata. • Primena metoda za digitalnu obradu slike: Moire, Clip. SAM, i sl. • Primena Fourier-ove optike i skrivanje optičke informacije. 7 Holografija i hologrami. • Holografija i holografska stereografija. • Pravljenje holograma. © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

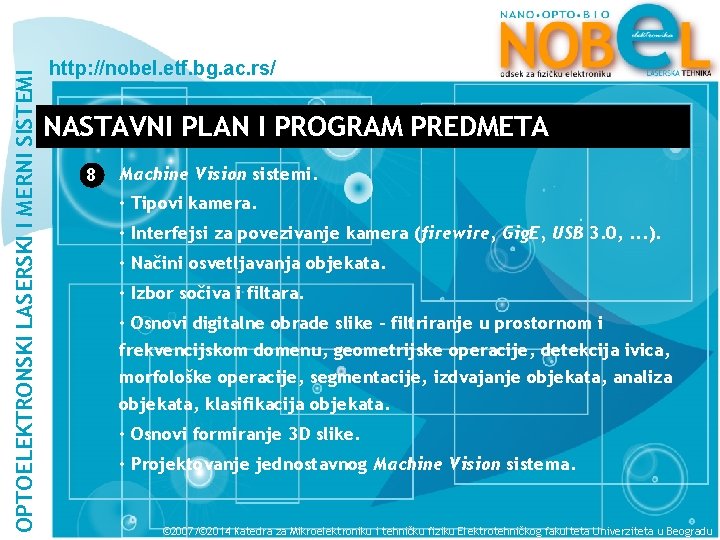

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ NASTAVNI PLAN I PROGRAM PREDMETA 8 Machine Vision sistemi. • Tipovi kamera. • Interfejsi za povezivanje kamera (firewire, Gig. E, USB 3. 0, . . . ). • Načini osvetljavanja objekata. • Izbor sočiva i filtara. • Osnovi digitalne obrade slike – filtriranje u prostornom i frekvencijskom domenu, geometrijske operacije, detekcija ivica, morfološke operacije, segmentacije, izdvajanje objekata, analiza objekata, klasifikacija objekata. • Osnovi formiranje 3 D slike. • Projektovanje jednostavnog Machine Vision sistema. © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu

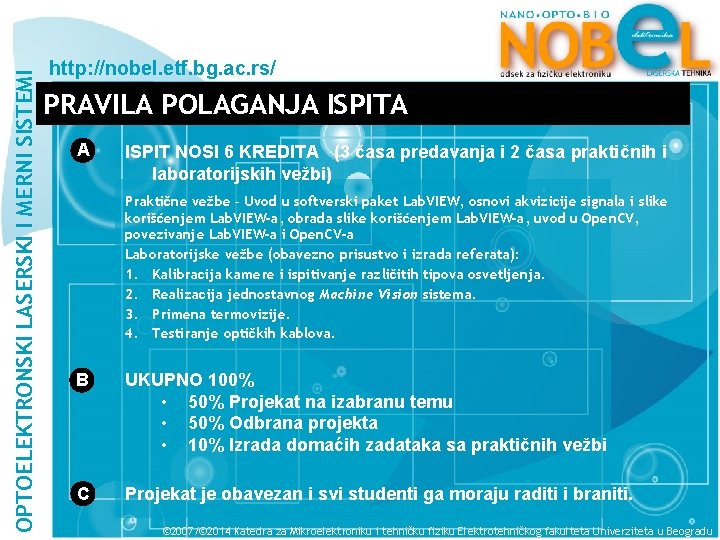

OPTOELEKTRONSKI LASERSKI I MERNI SISTEMI http: //nobel. etf. bg. ac. rs/ PRAVILA POLAGANJA ISPITA A ISPIT NOSI 6 KREDITA (3 časa predavanja i 2 časa praktičnih i laboratorijskih vežbi) Praktične vežbe – Uvod u softverski paket Lab. VIEW, osnovi akvizicije signala i slike korišćenjem Lab. VIEW-a, obrada slike korišćenjem Lab. VIEW-a, uvod u Open. CV, povezivanje Lab. VIEW-a i Open. CV-a Laboratorijske vežbe (obavezno prisustvo i izrada referata): 1. Kalibracija kamere i ispitivanje različitih tipova osvetljenja. 2. Realizacija jednostavnog Machine Vision sistema. 3. Primena termovizije. 4. Testiranje optičkih kablova. B UKUPNO 100% • 50% Projekat na izabranu temu • 50% Odbrana projekta • 10% Izrada domaćih zadataka sa praktičnih vežbi C Projekat je obavezan i svi studenti ga moraju raditi i braniti. © 2007/© 2014 Katedra za Mikroelektroniku i tehničku fiziku Elektrotehničkog fakulteta Univerziteta u Beogradu
