Optische Eigenschaften von Werkstoffen Brechungsindex Reflexion Refraktion Snell

Optische Eigenschaften von Werkstoffen Brechungsindex … Reflexion … Refraktion (Snell Gesetz) … Brechungsindex Schwächung (Absorption)

Die Maxwellschen Gleichungen E … elektrische Feldstärke H … magnetische Feldstärke D … dielektrische Verschiebung B … magnetische Induktion j … Stromdichte … Ladungsdichte … elektrische Leitfähigkeit … Dielektrische Konstante … relative Permeabilität

Die Maxwellschen Gleichungen … keine freie Ladung … Wellengleichung

Brechung und Absorption … Gleichung einer fortlaufenden Welle k … Wellenvektor, … Kreisfrequenz c … Lichtgeschwindigkeit n … Brechungsindex … elektrische Leitfähigkeit Der komplexe Brechungsindex (Brechung und Absorption)

Amplitude und Intensität der fortlaufenden Welle (inkl. Absorption)

Der komplexe Brechungsindex Zusammenhang zwischen den elektrischen und den optischen Konstanten Komplexe dielektrische Konstante (ähnlich dem komplexen Brechungsindex)

Isolator … nicht leitend … ohne Dämpfung … Brechungsindex ist real

Berechnung der optischen Konstanten Sind die optischen Konstanten konstant?

Eindringtiefe … von der Frequenz (Wellenlänge) und von der Dämpfung abhängig

Eindringtiefe und Dämpfung (Beispiele) W ze k

Reflexion und Transmission 1 2 i r t Gleiche Amplitude und gleiche Phase der Welle im Punkte „ 0“ Reflexion: Transmission: (Snell Gesetz)

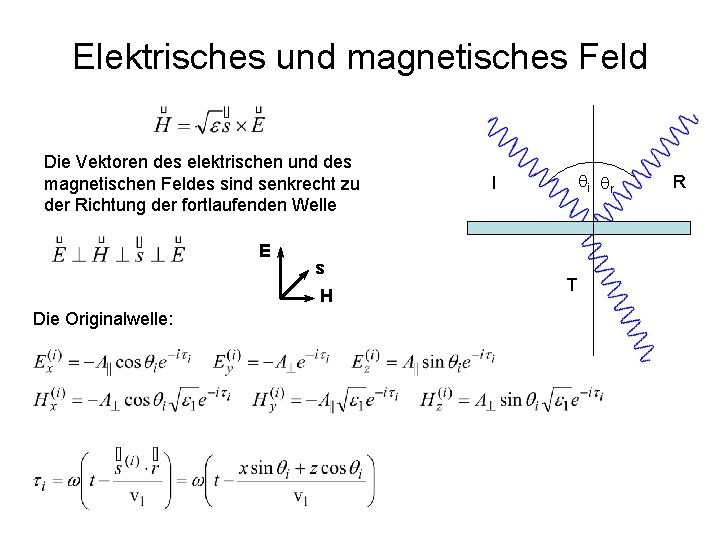

Elektrisches und magnetisches Feld Die Vektoren des elektrischen und des magnetischen Feldes sind senkrecht zu der Richtung der fortlaufenden Welle E s H Die Originalwelle: i r I T R

Elektrisches und magnetisches Feld Die durchgelassene (transmittierte) Welle: Die reflektierte Welle:

Fresnel Gleichungen … folgen aus der Randbedingung: Tangentialkomponenten von E und H müssen an der Grenzfläche (Oberfläche) stetig (kontinuierlich) sein.

Fresnel Koeffizienten Snell

Brechungsindex (Experimentelle Beispiele)

17

Transmission und Reflexion Der Brewster Winkel – vollständige Polarisation der reflektierten elektromagnetischen Welle (Polarisation des Lichtes) Vakuum Glas (n=1, 5)

Transmission und Reflexion Vakuum Germanium (n=5, 3)

Optische Reflexion Totalreflexion Glas (n=1, 5) Vakuum

Totalreflexion n 2 c n 1 Glas (n = 1, 5): c = 41, 8° Wasser (n = 2): c = 30°

Transmission und Reflexion mit komplexem Brechungsindex

Transmission und Reflexion beim senkrechten Einfall Grenzfläche Werkstoff – Vakuum:

24

Transmission und Reflexion mit komplexem Brechungsindex Kupfer n = 0. 14 k = 3. 35 R = 95. 6 %

Transmission und Reflexion mit komplexem Brechungsindex Natrium n = 0. 048 k = 1. 86 R = 95. 8 %

Transmission und Reflexion mit komplexem Brechungsindex Gallium n = 3. 69 k = 5. 43 R = 71. 3 %

Transmission und Reflexion mit komplexem Brechungsindex Kobalt n = 2. 0 k = 4. 0 R = 68. 0 %

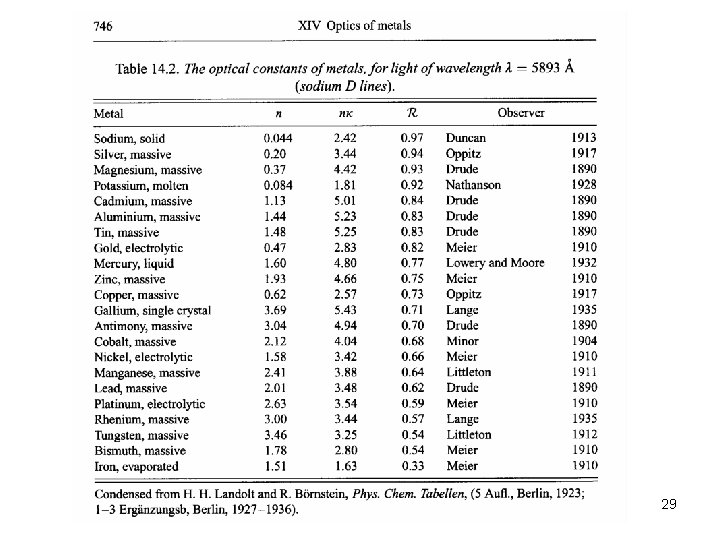

29

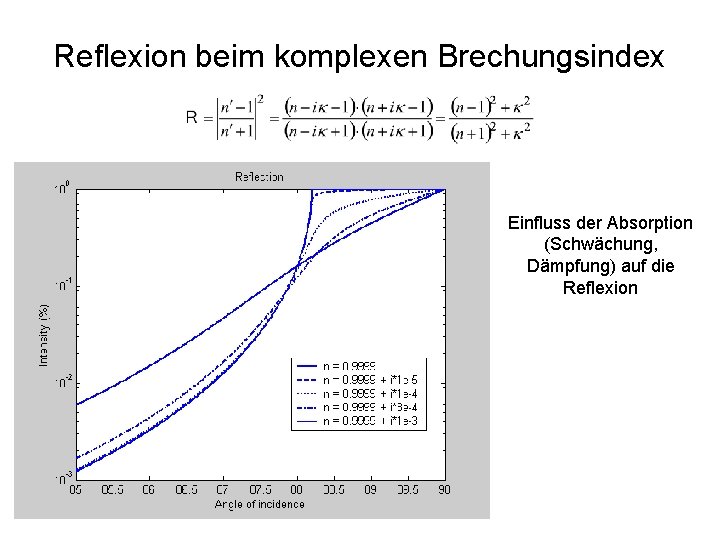

Reflexion beim komplexen Brechungsindex Einfluss der Absorption (Schwächung, Dämpfung) auf die Reflexion

Reflexion beim komplexen Brechungsindex Die totale Reflexion verschwindet

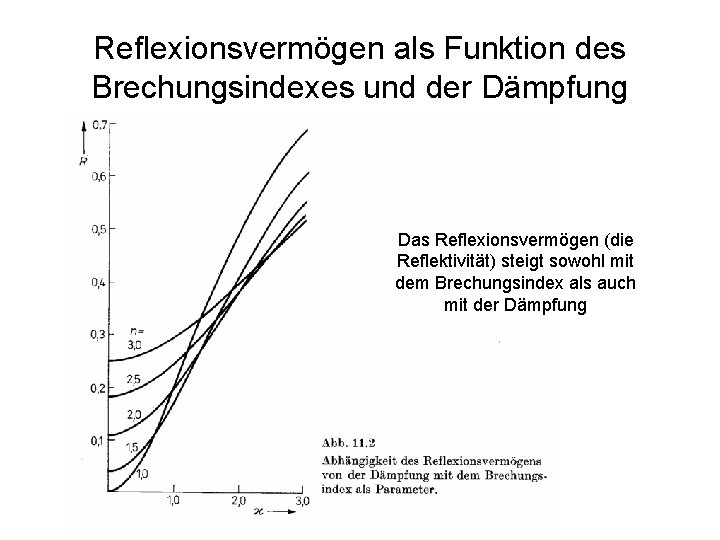

Reflexionsvermögen als Funktion des Brechungsindexes und der Dämpfung Das Reflexionsvermögen (die Reflektivität) steigt sowohl mit dem Brechungsindex als auch mit der Dämpfung

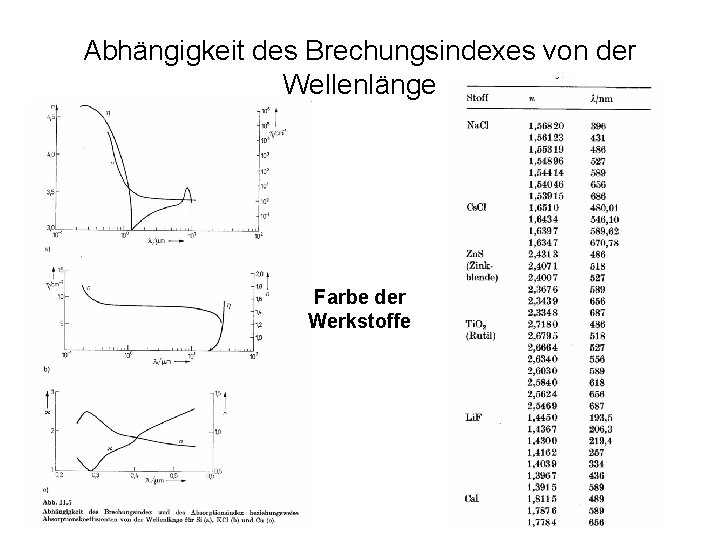

Abhängigkeit des Brechungsindexes von der Wellenlänge Farbe der Werkstoffe

Reflexion und Transmission eines dünnen Films Fresnel Koeffizienten an den Grenzflächen: Phasenverschiebung:

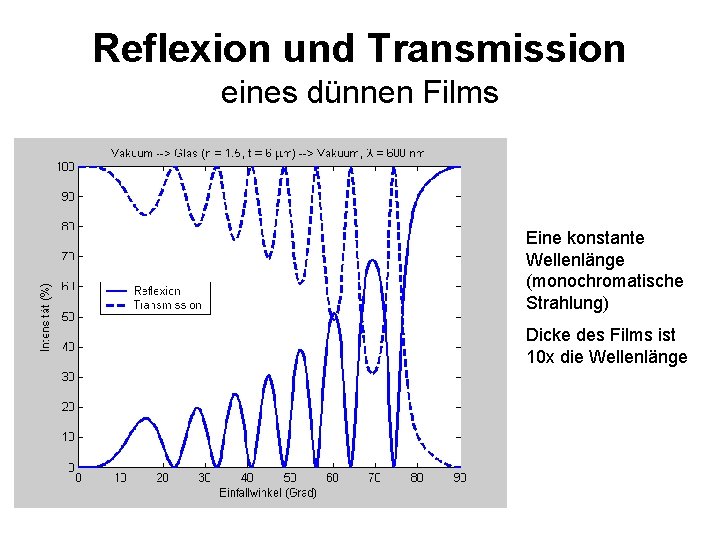

Reflexion und Transmission eines dünnen Films Eine konstante Wellenlänge (monochromatische Strahlung) Dicke des Films ist 10 x die Wellenlänge

Reflexion und Transmission eines dünnen Films Eine konstante Wellenlänge (monochromatische Strahlung) Dicke des Films ist 2 x die Wellenlänge

Reflexion und Transmission eines dünnen Films Eine konstante Wellenlänge (monochromatische Strahlung) Dicke des Films ist 40 x die Wellenlänge

Reflexion und Transmission eines dünnen Films Verschiedene Wellenlängen (polychromatische Strahlung) Dicke des Films ist 1, 2 m Verschiedene „Farben“ werden unterschiedlich stark reflektiert oder durchgelassen.
