Optimisation sur les graphes et applications aux problèmes de routage et synthèse dans les réseaux Celso C. Ribeiro Universidade Federal Fluminense Brésil

Graphes Graphe G=(V, E) V: ensemble de sommets E: ensemble d’arêtes (arcs) n Données: n l Capacités (min, max) l Distances 2 5 l Coûts: Transport n Construction n Communication 1 3 n Orsay, Mars 2008 7 10 8 6 4 Colloque Franco-Brésilien 2008 9 2/67

Graphes n Applications aux réseaux de: l Transport Urbain n Routier n l Communications l Energie l Internet Orsay, Mars 2008 Colloque Franco-Brésilien 2008 3/67

Graphes n Applications aux réseaux de: l Transport: Urbain n Routier n l Communications l Energie l Internet Orsay, Mars 2008 Colloque Franco-Brésilien 2008 4/67

Graphes n Applications aux réseaux de: l Transport: Urbain n Routier n l Communications l Energie l Internet Orsay, Mars 2008 Colloque Franco-Brésilien 2008 5/67

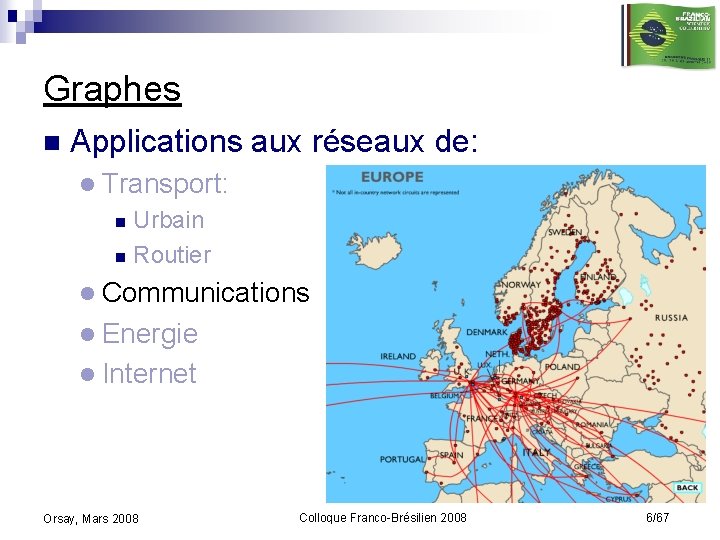

Graphes n Applications aux réseaux de: l Transport: Urbain n Routier n l Communications l Energie l Internet Orsay, Mars 2008 Colloque Franco-Brésilien 2008 6/67

Graphes n Applications aux réseaux de: l Transport: Urbain n Routier n l Communications l Energie l Internet Orsay, Mars 2008 Colloque Franco-Brésilien 2008 7/67

Graphes n Applications aux réseaux de: l Transport: Urbain n Routier n l Communications l Energie l Internet Orsay, Mars 2008 Colloque Franco-Brésilien 2008 8/67

Graphes n Applications aux réseaux de: l Transport: Urbain n Routier n l Communications l Energie l Internet Orsay, Mars 2008 Colloque Franco-Brésilien 2008 9/67

Problèmes classiques n Plus court chemin d’un sommet à l’autre l Donnés: Sommets de départ et de destination n Distance entre chaque pair de sommets n 2 7 5 1 3 8 10 6 4 Orsay, Mars 2008 Colloque Franco-Brésilien 2008 9 10/67

Problèmes classiques n Plus court chemin d’un sommet à l’autre l Donnés: Sommets de départ et de destination n Distance entre chaque pair de sommets n 4 1 6 3 6 7 2 8 4 4 5 4 Orsay, Mars 2008 5 4 3 3 5 2 4 3 10 3 4 9 Colloque Franco-Brésilien 2008 11/67

Problèmes classiques n Plus court chemin d’un sommet à l’autre l Donnés: Sommets de départ et de destination n Distance entre chaque pair de sommets n 4 1 6 3 6 7 2 8 4 4 5 4 Orsay, Mars 2008 5 4 3 3 5 2 4 3 10 3 4 9 Colloque Franco-Brésilien 2008 12/67

Problèmes classiques n Arbre générateur de coût minimum l Donnés: n Coût de chaque arête 4 1 6 3 6 7 2 8 4 4 5 4 Orsay, Mars 2008 5 4 3 3 5 2 4 3 10 3 4 9 Colloque Franco-Brésilien 2008 13/67

Problèmes classiques n Arbre générateur de coût minimum l Donnés: n Coût de chaque arête 4 1 6 3 6 7 2 8 4 4 5 4 Orsay, Mars 2008 5 4 3 3 5 2 4 3 10 3 4 9 Colloque Franco-Brésilien 2008 14/67

Problèmes classiques n Flot maximum d’un sommet à l’autre l Donnés: Sommets de départ et de destination n Capacité maximum (minimum) de chaque arête n Capacité max 6 1 3 2 2 5 4 Orsay, Mars 2008 5 4 6 3 5 2 7 2 8 4 6 6 4 3 10 4 9 Colloque Franco-Brésilien 2008 15/67

Problèmes classiques n Flot maximum d’un sommet à l’autre l Donnés: Sommets de départ et de destination n Capacité maximum (minimum) de chaque arête n Capacité max 6 Coupe min 1 3 2 2 5 4 Orsay, Mars 2008 5 4 6 3 5 2 7 2 8 4 6 6 4 3 10 4 9 Colloque Franco-Brésilien 2008 16/67

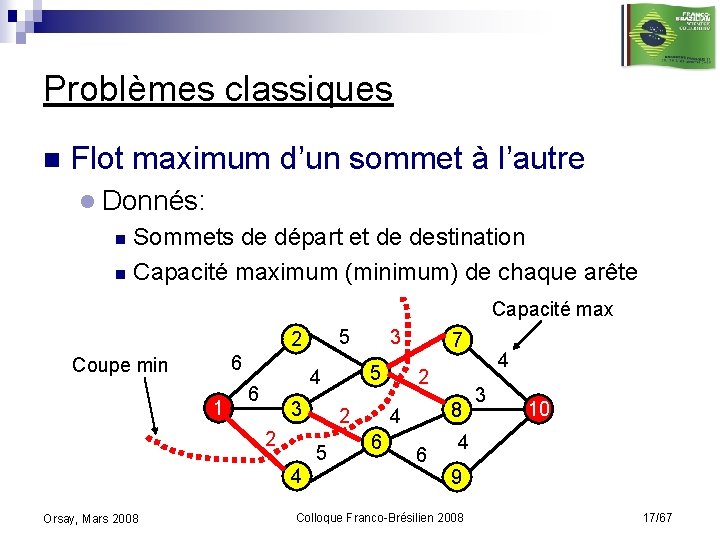

Problèmes classiques n Flot maximum d’un sommet à l’autre l Donnés: Sommets de départ et de destination n Capacité maximum (minimum) de chaque arête n Capacité max 6 Coupe min 1 3 2 2 5 4 Orsay, Mars 2008 5 4 6 3 5 2 7 2 8 4 6 6 4 3 10 4 9 Colloque Franco-Brésilien 2008 17/67

Problèmes classiques n Flot maximum d’un sommet à l’autre l Donnés: Sommets de départ et de destination n Capacité maximum (minimum) de chaque arête n Capacité max 6, 5 1 3 2, 2 4 Orsay, Mars 2008 5 4 6, 2 3, 3 5, 5 2 2, 2 5, 2 7 2, 2 4, 1 6 6, 3 8 Flot 4, 3 3, 3 10 4, 3 9 Colloque Franco-Brésilien 2008 18/67

Problèmes classiques n Problème de transport p 1 l Donnés: Capacité de production de chaque usine n Demande de chaque entrepôt n Coûts unitaires de transport n Déterminer les quantités à envoyer de chaque usine vers chaque entrepôt n Orsay, Mars 2008 1 c 1 A A p 2 Colloque Franco-Brésilien 2008 2 B p 3 d. B 3 C p 4 d. A 4 d. C c 4 C 19/67

Problèmes classiques n Algorithmes polynomiaux: les temps de calcul croissent polynomialement avec la taille du problème (rapides) l O(n), O(n log n), O(n 2), O(n 3) Algorithmes rapides (efficients) → problèmes “faciles” (bien résolus) n Autres examples: n → l Problème d’afféctation l Problème du flot à coût minimum l Problème de couplage, etc. Orsay, Mars 2008 Colloque Franco-Brésilien 2008 20/67

Problèmes difficiles n Problème du voyageur de commerce l Données: Ensemble de n villes: graphe avec n sommets n Distance entre chaque paire de sommets n l Déterminer un cycle de longueur minimale qui visite chaque sommet exactement une seule fois Orsay, Mars 2008 Colloque Franco-Brésilien 2008 21/67

Problèmes difficiles n Problème du voyageur de commerce A 1 2 E 2 2 4 B 2 2 1 1 D Orsay, Mars 2008 1 C Colloque Franco-Brésilien 2008 22/67

Problèmes difficiles n Problème du voyageur de commerce A 1 2 E 2 2 4 B 2 2 1 1 D Orsay, Mars 2008 Coût minimum: 7 1 C Colloque Franco-Brésilien 2008 23/67

Problèmes difficiles n Problème du voyageur de commerce l Il ny a pas d’algorithme de complexité polynomiale connu pour le problème du voyageur de commerce l Les temps de calcul augmentent exponentiellement avec la taille du problème: O(n!), O(2 n) l Problèmes NP-complets et NP-difficiles Orsay, Mars 2008 Colloque Franco-Brésilien 2008 24/67

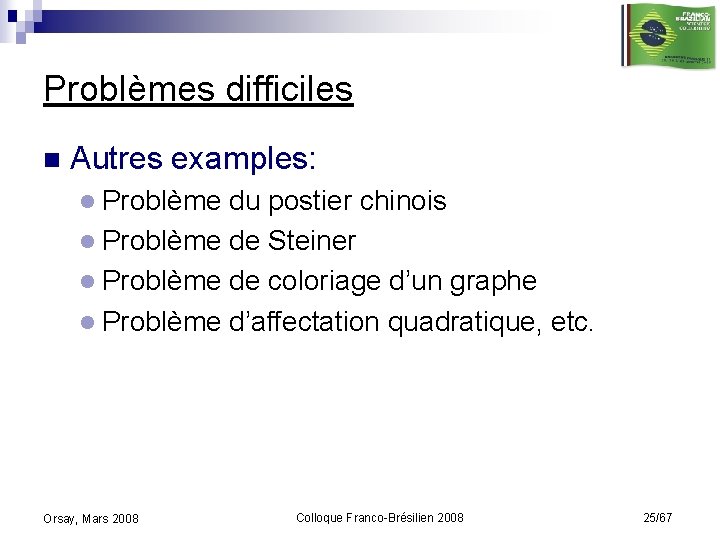

Problèmes difficiles n Autres examples: l Problème du postier chinois l Problème de Steiner l Problème de coloriage d’un graphe l Problème d’affectation quadratique, etc. Orsay, Mars 2008 Colloque Franco-Brésilien 2008 25/67

Méthodes éxactes de solution Programmation linéaire: minimiser une fonction linéaire de variables réelles, sous un ensemble de contraintes linéaires n Algorithmes: n l Simplexe l Points intérieurs (polynomial) Orsay, Mars 2008 Colloque Franco-Brésilien 2008 26/67

Méthodes éxactes de solution Programmation en nombres entiers: minimiser une fonction linéaire de variables qui prennent des valeurs entières, sous un ensemble de contraintes linéaires n Algorithmes exacts: n l Méthodes de coupes l Méthodes de recherche arborescente (branch & bound) l Problème NP-difficile Orsay, Mars 2008 Colloque Franco-Brésilien 2008 27/67

Méthodes éxactes de solution n Programmation en nombres entiers: l Problèmes en variables 0 -1 l Problèmes de décision l Problèmes d’optimisation combinatoire n Dans le cas général, il s’agit de problèmes très difficiles, pour lesquels il n’y a pas d’algorithme connu de complexité polynomiale Orsay, Mars 2008 Colloque Franco-Brésilien 2008 28/67

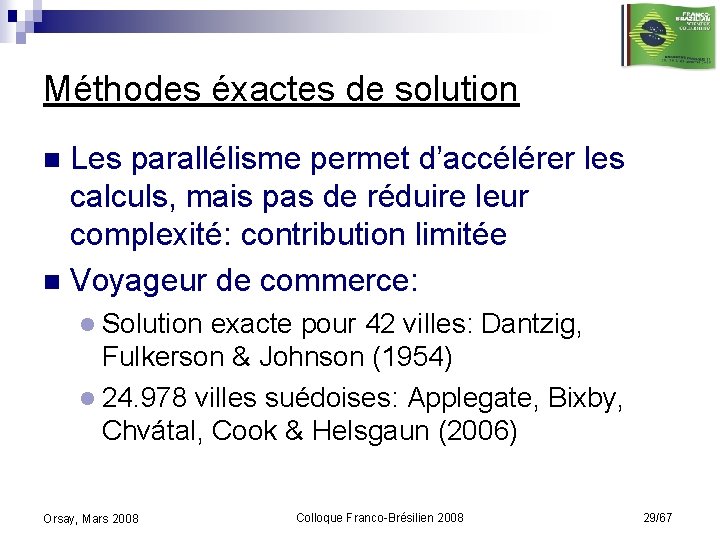

Méthodes éxactes de solution Les parallélisme permet d’accélérer les calculs, mais pas de réduire leur complexité: contribution limitée n Voyageur de commerce: n l Solution exacte pour 42 villes: Dantzig, Fulkerson & Johnson (1954) l 24. 978 villes suédoises: Applegate, Bixby, Chvátal, Cook & Helsgaun (2006) Orsay, Mars 2008 Colloque Franco-Brésilien 2008 29/67

Méthodes éxactes de solution 24. 978 villes suédoises (2006) Orsay, Mars 2008 Colloque Franco-Brésilien 2008 30/67

Méthodes approchées n Traveling tournament problem: déterminer les dates des matches d’un tournoi disputé par n équipes, de façon à minimiser la distance voyagé par les joueurs l Plus n grand problème déjà résolu: 8 équipes Méthodes approchées (heuristiques): recherche d’optima locaux très proches des solutions optimales (plus rapides que les méthodes éxactes) Orsay, Mars 2008 Colloque Franco-Brésilien 2008 31/67

Méthodes approchées n Heuristiques: l Constructives: construction d’une solution réalisable de départ l Recherche locale: amélioration de la solution courante jusqu’à ce qu’un optimum local soit trouvé l Metaheuristiques: recherche au delà du premier optimum local n Compromis entre qualité et temps de calcul Orsay, Mars 2008 Colloque Franco-Brésilien 2008 32/67

Méthodes approchées n Metaheuristiques: fondées sur différentes stratégies (principes) pour échapper des optima locaux l Récuit simulé l Recherche tabou l GRASP l Algorithmes génétiques l Collones de fourmis n Méthodes de trajéctoire Méthodes de populations “Méthodes inspirées par la nature” Orsay, Mars 2008 Colloque Franco-Brésilien 2008 33/67

Applications aux télécommunications Metaheuristiques n Calcul parallèle (grilles) n Problèmes de synthèse de réseaux → → problèmes de contrôle n Problèmes statiques → → problèmes dynamiques (temps réel) n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 34/67

Applications aux télécommunications n Applications: l Routage sous le protocole OSPF l Routage des circuits virtuels l Routage sur les réseaux optiques l Synthèse des réseaux d’accès l Réseaux ad-hoc et réseaux de senseurs Orsay, Mars 2008 Colloque Franco-Brésilien 2008 35/67

Routage sous le protocole OSPF Internet organisée en systèmes autonomes: routage à l’intérieur de chaque système n Protocole OSPF de routage interne sur l’Internet: Optimal Shortest Path First n Orsay, Mars 2008 SA 2 SA 1 Colloque Franco-Brésilien 2008 SA 4 SA 3 36/67

Routage sous le protocole OSPF Poids associés à chaque arête du réseau dans le système autonome n Chaque routeur détérmine la plus courte route vers chaque système adjacent n Chaque paquet réçu par un routeur est envoyé au suivant sur la plus courte route vers le système de destination n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 37/67

Routage sous le protocole OSPF Répartition du trafic sur multiples liens si les métriques sont identiques n Détérminer les poids optimaux de façon à minimiser la saturation des liens n Algorithme génétique hybride avec optimisation des croisements n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 38/67

AT&T Worldnet backbone network (90 routers, 274 links) GA cost MA generation Orsay, Mars 2008 Colloque Franco-Brésilien 2008 39/67

Routage des circuits virtuels Réseaux virtuels privés: circuits virtuels permanents (PVCs) entre chaque source et chaque destination de chaque client (la demande de chaque trafic est connue) n Routage: détérminer les routes et les capacités affectées à chaque trafic de chaque client n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 40/67

Orsay, Mars 2008 Colloque Franco-Brésilien 2008 41/67

Orsay, Mars 2008 Colloque Franco-Brésilien 2008 42/67

Orsay, Mars 2008 Colloque Franco-Brésilien 2008 43/67

Orsay, Mars 2008 Colloque Franco-Brésilien 2008 44/67

capacité maximale = 3 Orsay, Mars 2008 Colloque Franco-Brésilien 2008 45/67

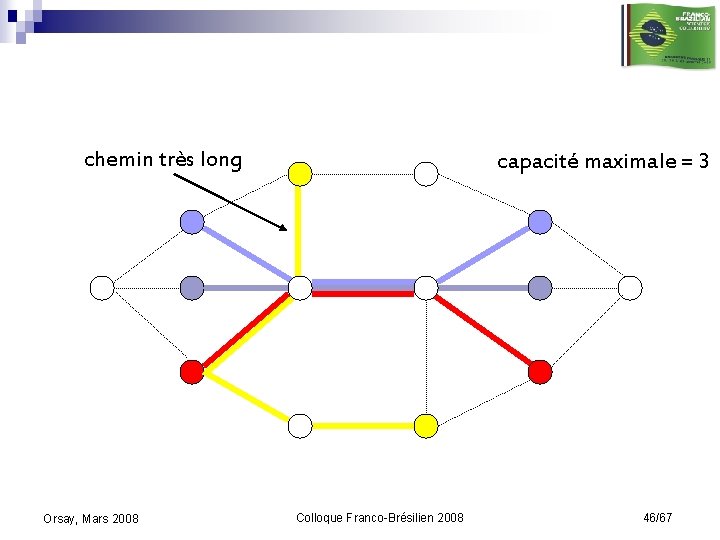

chemin très long Orsay, Mars 2008 capacité maximale = 3 Colloque Franco-Brésilien 2008 46/67

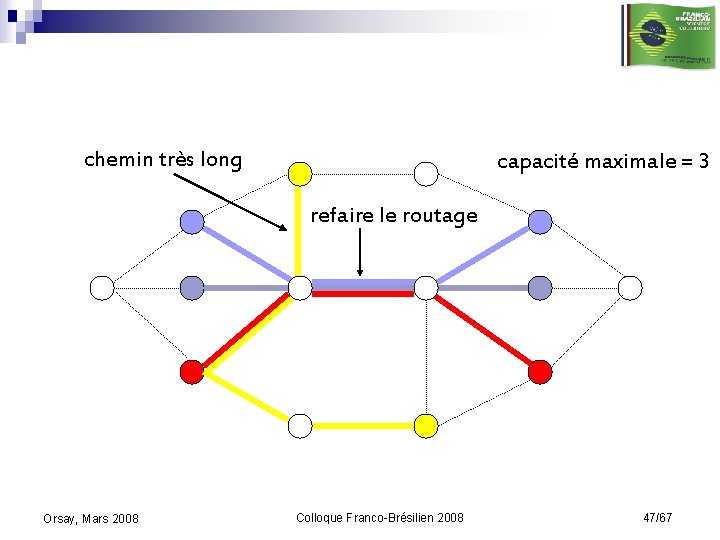

chemin très long capacité maximale = 3 refaire le routage Orsay, Mars 2008 Colloque Franco-Brésilien 2008 47/67

capacité maximale = 3 Orsay, Mars 2008 Colloque Franco-Brésilien 2008 48/67

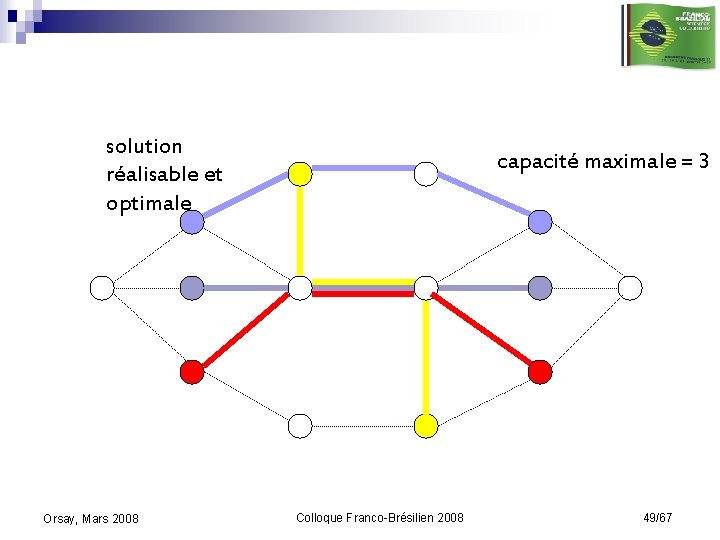

solution réalisable et optimale Orsay, Mars 2008 capacité maximale = 3 Colloque Franco-Brésilien 2008 49/67

Routage des circuits virtuels Algorithme GRASP pour routage optimal n Outil pour l’afféctation optimale des trafics sur routes uniques dans les réseaux capacités: minimisation des délais avec équilibrage des charges n Utilisation chez AT&T n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 50/67

Routage et afféctation des longueurs d’onde sur les réseaux optiques Ensemble de connexions: origine et destination connues pour chaque trafic n Chaque connexion doit utiliser la même longueur d’onde de l’origine à la destination (pas de conversion) n Plusieurs connexions peuvent utiliser la même longueur d’onde si elles n’ont pas d’arête commune n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 51/67

Routage et afféctation des longueurs d’onde sur les réseaux optiques Les connexions avec arêtes communes doivent utiliser des longueurs d’onde différentes n Déterminer les routes associées à chaque connexion, ainsi que la longueur d’onde utilisée pour chaque connexion n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 52/67

Routage et afféctation des longueurs d’onde sur les réseaux optiques n Différents critères d’optimisation, modèles de trafic et règles d’opération (conversions possibles ou non, etc. ): l Pairs origine-destination connues l Pas de conversion l Arêtes bidiréctionnelles l Minimiser le nombre de longueurs d’onde utilisées Orsay, Mars 2008 Colloque Franco-Brésilien 2008 53/67

Connexions c m d b e h a e b f Orsay, Mars 2008 Colloque Franco-Brésilien 2008 54/67

Connexions: (a e) (b f) (c m) (d b) (e h) longueur d’onde 1 Orsay, Mars 2008 longueur d’onde 2 Colloque Franco-Brésilien 2008 longueur d’onde 3 55/67

Routage et afféctation des longueurs d’onde sur les réseaux optiques Recherche tabou et algorithme génétique n Extensions aux modèles plus complets, en tenant compte e. g. des contraintes de fiabilité et de la multiplicité de chemins n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 56/67

Synthèse des réseaux d’accès Faire la synthèse d’un réseau optique pour donner accès aux communications à un ensemble de clients n Prendre en considération le compromis entre: n l coût de construction du réseau (installation des fibres optiques) l rémunération potentielle (ou perte de rémunération si un client n’est pas connecté) n Choisir les clients qui seront connectés Orsay, Mars 2008 Colloque Franco-Brésilien 2008 57/67

Synthèse des réseaux d’accès Choisir les clients qui seront connectés n Problème de Steiner avec récolte de primes n l Prime: rémuneration correspondante à un client n Application développée pour AT&T Orsay, Mars 2008 Colloque Franco-Brésilien 2008 58/67

Synthèse des réseaux d’accès n Graphe: rues et intersections l Arêtes: segments de rues n Coût d’une arête: installation de fibres optiques sur chaque segment de rue l Sommets: intersections des rues et locaux des clients potentiels n n Prime d’un sommet: rémunération correspondante à chaque client (pas de prime pour les intersections de rues) Minimiser une mesure de la somme des coûts de construction (fibres installées) et des primes non-recoltées (clients nonconnectés) Orsay, Mars 2008 Colloque Franco-Brésilien 2008 59/67

segment de rue rémunération nulle (intersection) rémunération (client potentiel) racine Orsay, Mars 2008 Colloque Franco-Brésilien 2008 60/67

Synthèse des réseaux d’accès Premier cas: tous les clients doivent être connectés n Problème de Steiner: n l Déterminer les connexions de façon à minimiser les coûts de construction Orsay, Mars 2008 Colloque Franco-Brésilien 2008 61/67

segment de rue Tous les clients sont connectés Orsay, Mars 2008 rémunération nulle (intersection) rémunération (client potentiel) racine Colloque Franco-Brésilien 2008 62/67

Synthèse des réseaux d’accès Deuxième cas: choisir les clients qui seront connectés n Problème de Steiner avec primes: n l Déterminer les connexions de façon à minimiser les coûts de construction et les primes non-recoltées Orsay, Mars 2008 Colloque Franco-Brésilien 2008 63/67

segment de rue rémuneration nulle (intersection) rémuneration (client potentiel) client connecté racine Les clients ne sont pas tous connectés Orsay, Mars 2008 Colloque Franco-Brésilien 2008 64/67

Synthèse des réseaux d’accès Algorithme GRASP n Taille typique des problèmes réels: n l 20. 000 Orsay, Mars 2008 à 100. 000 sommets Colloque Franco-Brésilien 2008 65/67

Recherche en cours: applications Réseaux ad-hoc: communication directe entre les sommets sans structure fixe n Réséaux de senseurs: noeuds (avec batteries de capacité limitée) capables de transmettre les informations obtenues sur un ou plusieurs phénomènes n Puissance nécéssaire pour la réception au sommet j d’un message envoyé du sommet i: pij ~ dij 2 n Orsay, Mars 2008 Colloque Franco-Brésilien 2008 66/67

Recherche en cours: applications Messages doivent arriver à tous les noeuds n Sessions: unique vs. multiples n On line vs. statique n Déterminer la puissance de chaque émetteur: n l Minimiser la consommation d’énergie en tenant compte des capacités des batteries l Assurer une certaine topologie (k chemins disjoints entre chaque paire de noeuds) Orsay, Mars 2008 Colloque Franco-Brésilien 2008 67/67
