OPTIČKA SOČIVA

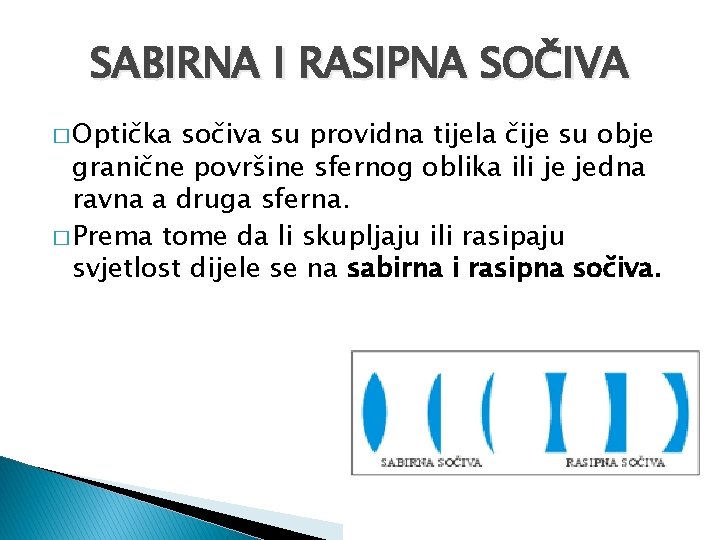

SABIRNA I RASIPNA SOČIVA � Optička sočiva su providna tijela čije su obje granične površine sfernog oblika ili je jedna ravna a druga sferna. � Prema tome da li skupljaju ili rasipaju svjetlost dijele se na sabirna i rasipna sočiva.

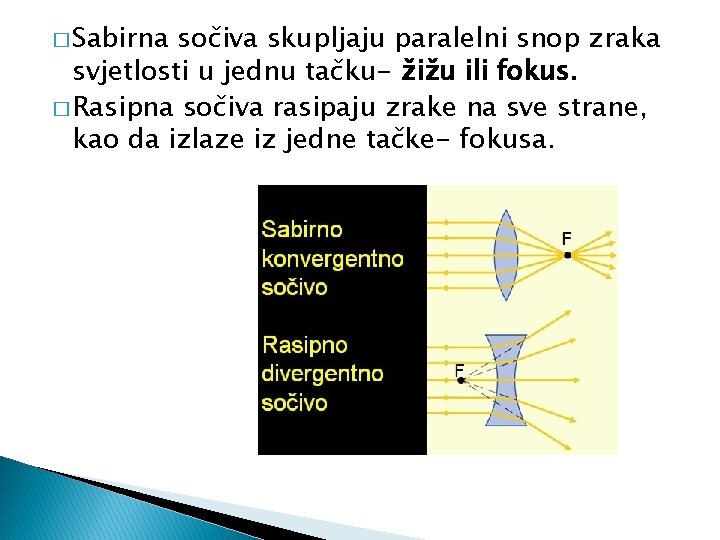

� Sabirna sočiva skupljaju paralelni snop zraka svjetlosti u jednu tačku- žižu ili fokus. � Rasipna sočiva rasipaju zrake na sve strane, kao da izlaze iz jedne tačke- fokusa.

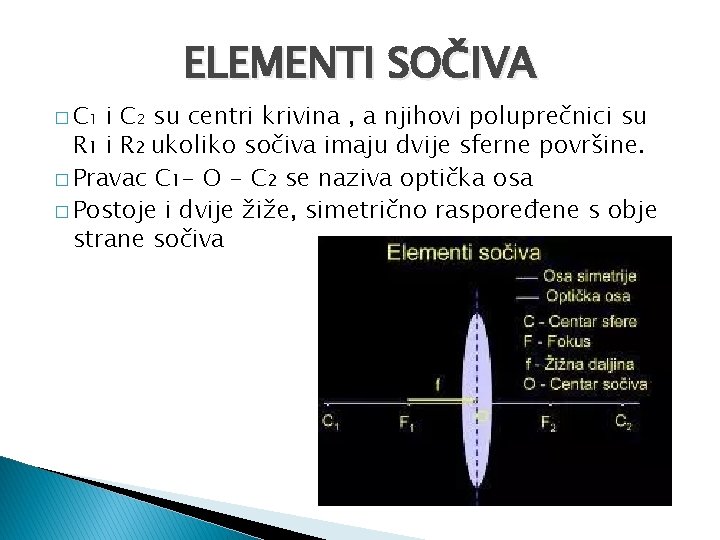

ELEMENTI SOČIVA � C 1 i C 2 su centri krivina , a njihovi poluprečnici su R 1 i R 2 ukoliko sočiva imaju dvije sferne površine. � Pravac C 1 - O - C 2 se naziva optička osa � Postoje i dvije žiže, simetrično raspoređene s obje strane sočiva

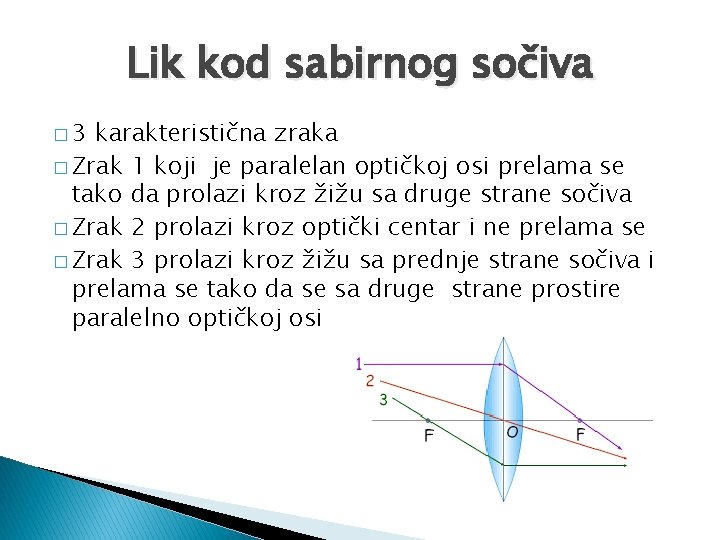

Lik kod sabirnog sočiva � 3 karakteristična zraka � Zrak 1 koji je paralelan optičkoj osi prelama se tako da prolazi kroz žižu sa druge strane sočiva � Zrak 2 prolazi kroz optički centar i ne prelama se � Zrak 3 prolazi kroz žižu sa prednje strane sočiva i prelama se tako da se sa druge strane prostire paralelno optičkoj osi

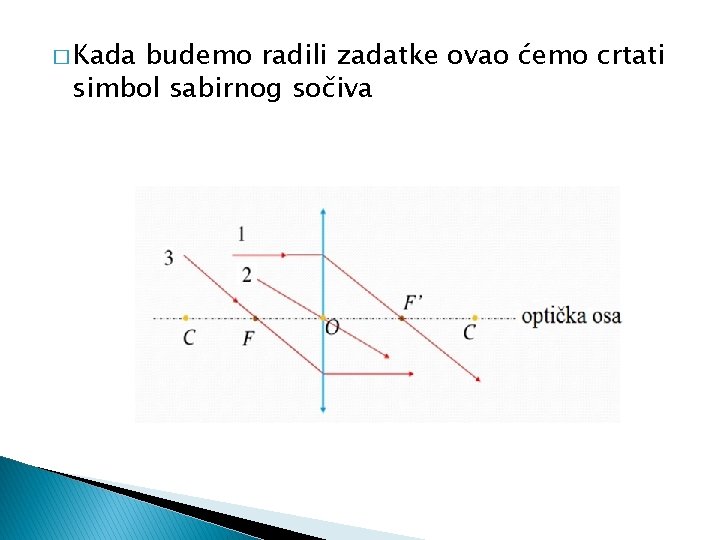

� Kada budemo radili zadatke ovao ćemo crtati simbol sabirnog sočiva

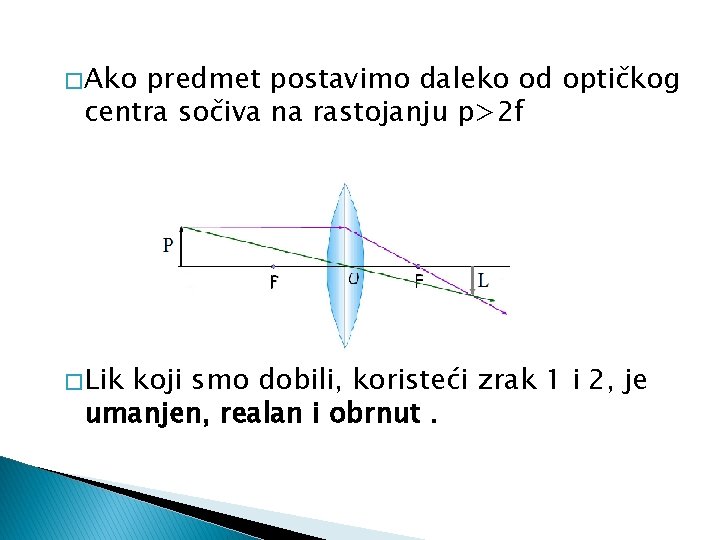

� Ako predmet postavimo daleko od optičkog centra sočiva na rastojanju p>2 f � Lik koji smo dobili, koristeći zrak 1 i 2, je umanjen, realan i obrnut.

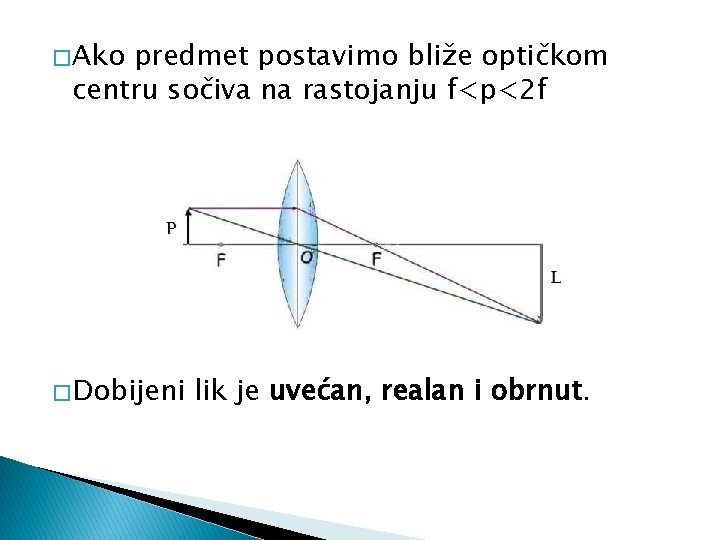

� Ako predmet postavimo bliže optičkom centru sočiva na rastojanju f<p<2 f � Dobijeni lik je uvećan, realan i obrnut.

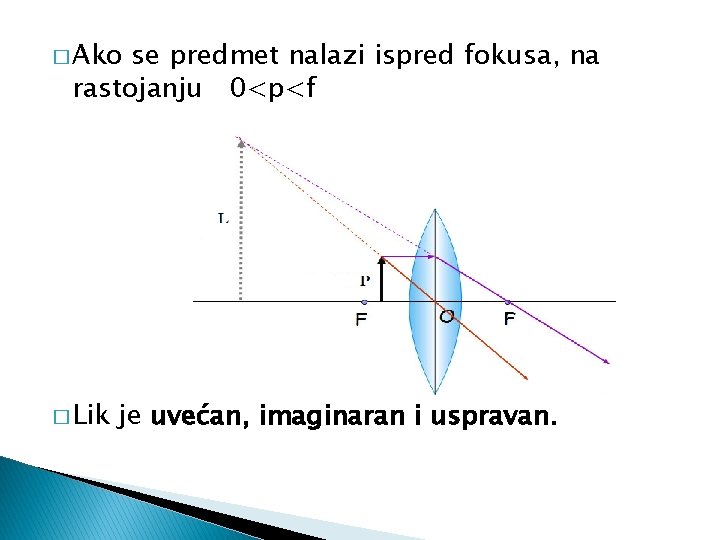

� Ako se predmet nalazi ispred fokusa, na rastojanju 0<p<f � Lik je uvećan, imaginaran i uspravan.

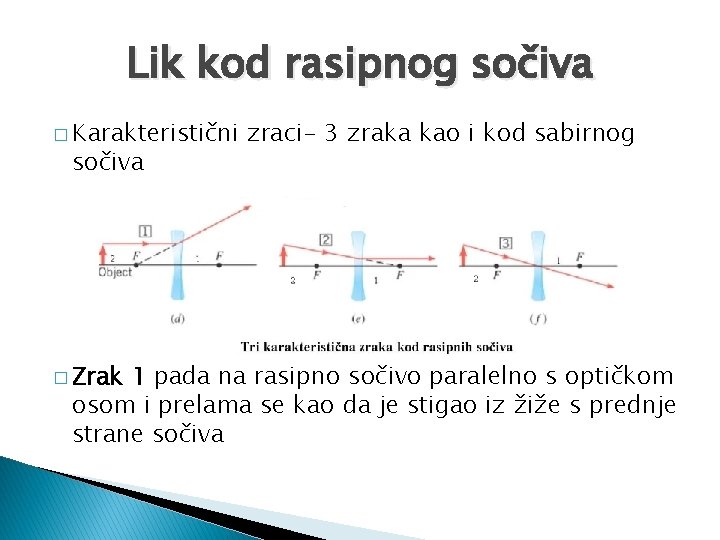

Lik kod rasipnog sočiva � Karakteristični sočiva � Zrak zraci- 3 zraka kao i kod sabirnog 1 pada na rasipno sočivo paralelno s optičkom osom i prelama se kao da je stigao iz žiže s prednje strane sočiva

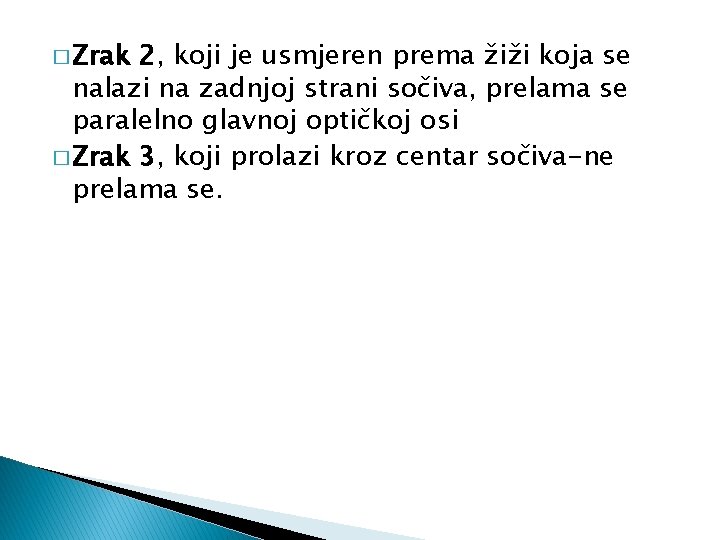

� Zrak 2, koji je usmjeren prema žiži koja se nalazi na zadnjoj strani sočiva, prelama se paralelno glavnoj optičkoj osi � Zrak 3, koji prolazi kroz centar sočiva-ne prelama se.

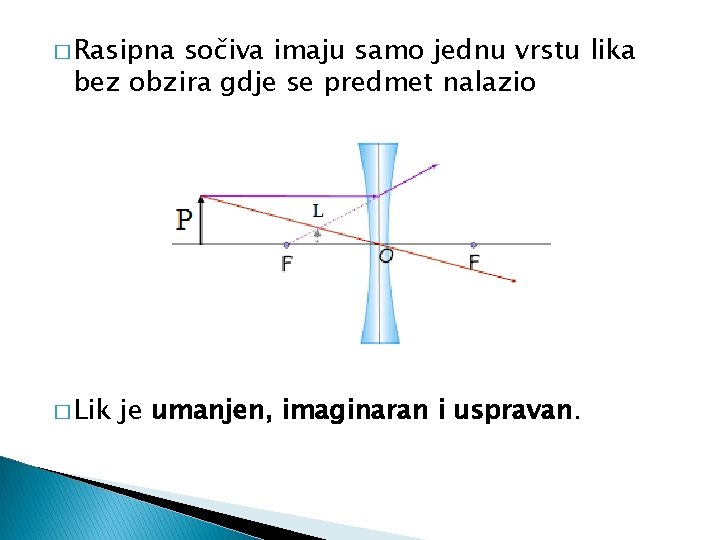

� Rasipna sočiva imaju samo jednu vrstu lika bez obzira gdje se predmet nalazio � Lik je umanjen, imaginaran i uspravan.

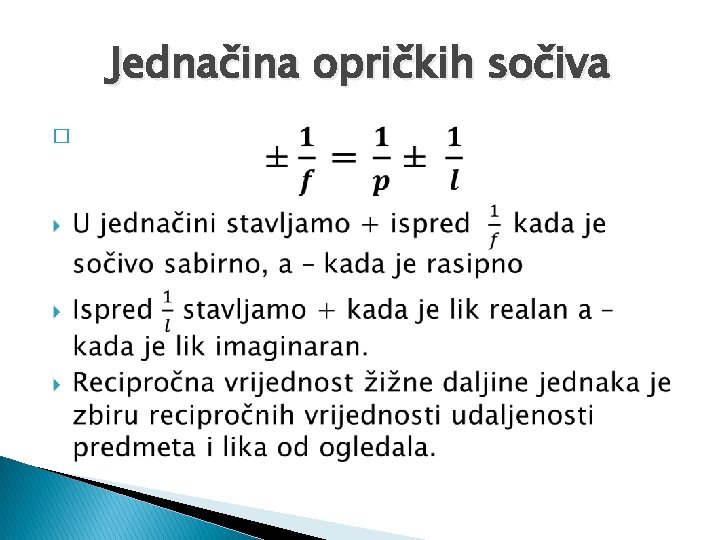

Jednačina opričkih sočiva �

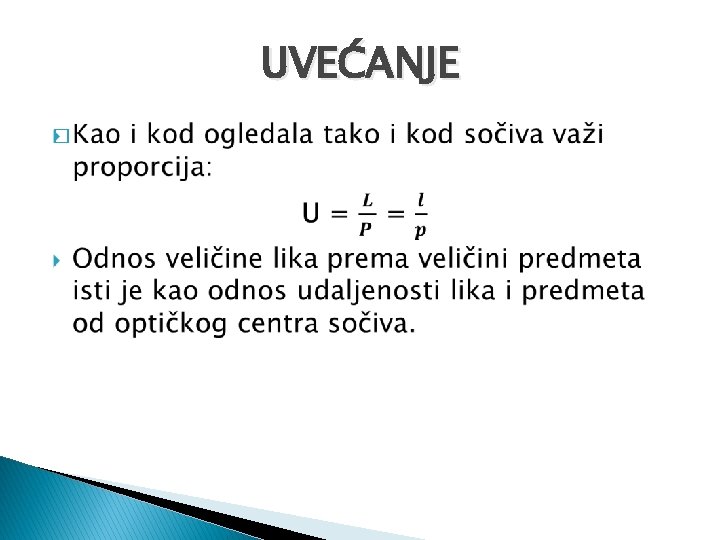

UVEĆANJE �

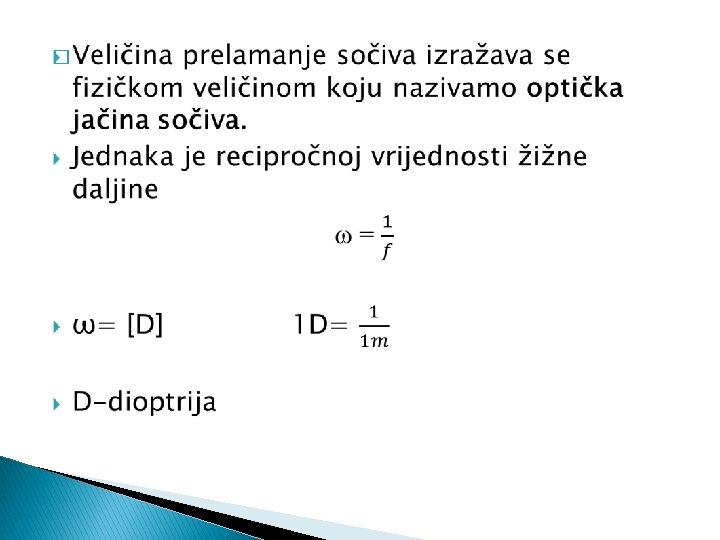

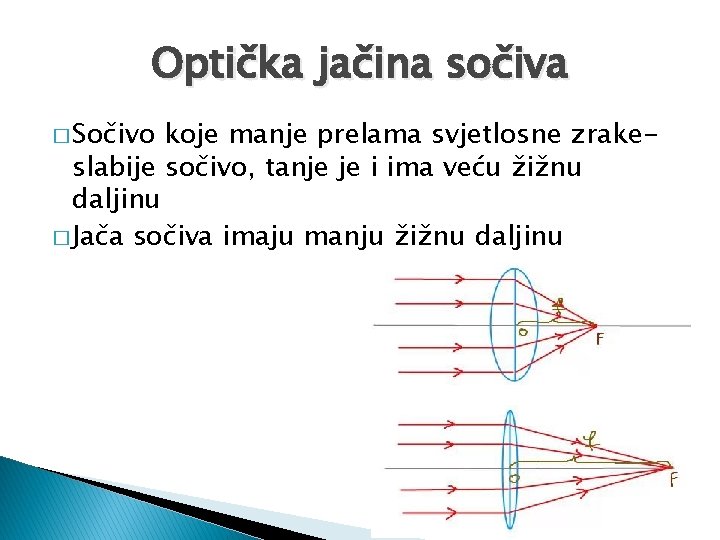

Optička jačina sočiva � Sočivo koje manje prelama svjetlosne zrakeslabije sočivo, tanje je i ima veću žižnu daljinu � Jača sočiva imaju manju žižnu daljinu
