Optik optische Geräte mit einer Sammellinse Nun wird es erst richtig interessant: Wie funktionieren die optischen Geräte … ?

Optik optische Geräte mit einer Sammellinse Ach so! Das war das Brechungsgesetz! Einfallswinkel α Wasser Glaskörper Brechungswinkel β Brechungsgesetz: Beim Übergang von Luft in Wasser (Glas) wird Licht zum Einfallslot hin gebrochen! Einfallswinkel α, Einfallslot und Brechungswinkel β liegen in einer Ebene.

Optik optische Geräte mit einer Sammellinse Lichtdurchgang durch Glaskörper: Die Sammellinse (Bi-Konvexlinse) Brennweite Die Sammellinse heißt Sammellinse, weil sie Lichtstrahlen im Brennpunkt sammelt.

Optik optische Geräte mit einer Sammellinse Der Strahlengang an der Sammellinse …

Optik optische Geräte mit einer Sammellinse … mit dem abzubildenden Objekt …

Optik optische Geräte mit einer Sammellinse … und dem entstehenden Bild des Objektes!

Optik optische Geräte mit einer Sammellinse Der erste Hauptstrahl!

Optik optische Geräte mit einer Sammellinse Der zweite Hauptstrahl!

Optik optische Geräte mit einer Sammellinse Der dritte Hauptstrahl!

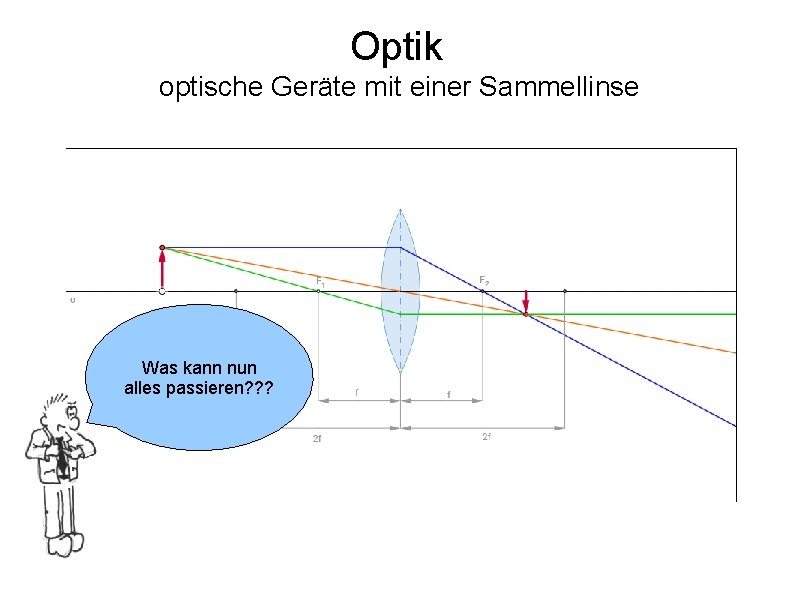

Optik optische Geräte mit einer Sammellinse Was kann nun alles passieren? ? ?

Optik optische Geräte mit einer Sammellinse 1. Fall: Das verkleinerte, reelle Bild!

Optik optische Geräte mit einer Sammellinse 2. Fall: Objekt gleichgroß zum reellen Bild!

Optik optische Geräte mit einer Sammellinse 3. Fall: das reelle Bild wird vergrößert!

Optik optische Geräte mit einer Sammellinse 4. Fall: Genau im Brennpunkt entsteht gar kein Bild!

Optik optische Geräte mit einer Sammellinse 5. Fall: Innerhalb der einfachen Brennweite wird ein vergrößertes, virtuelles Bild erzeugt!

Optik optische Geräte mit einer Sammellinse Das ist der Fall der Lupe: Innerhalb der einfachen Brennweite wird ein vergrößertes, virtuelles Bild erzeugt!

Optik optische Geräte mit einer Sammellinse Die Lupe: Die Lupe hat die Aufgabe, vergrößerte, virtuelle Bilder von Objekten zu erzeugen. Das ist sie: Die Lupe! Objektiv (Sammellinse) Das Objekt muss sich innerhalb der einfachen Brennweite des Objektives befinden.

Optik optische Geräte mit einer Sammellinse Der Diaprojektor: Der Diaprojektor hat die Aufgabe, vergrößerte, reelle Bilder von Objekten zu erzeugen. Objektiv (Sammellinse) Der Bildwerfer, oder auch Diaprojektor! Das Objekt muss sich zwischen der einfachen und der doppelten Brennweite des Objektives befinden.

Optik optische Geräte mit einer Sammellinse Der Fotoapparat: Der Fotoapparat hat die Aufgabe, verkleinerte, reelle Bilder von Objekten zu erzeugen. Und hier haben wir die fotografische Kamera, also den Fotoapparat! Blende (Verschluss) Objektiv (Sammellinse) Gehäuse Film (Schirm) Das Objekt muss sich außerhalb der doppelten Brennweite des Objektives befinden.

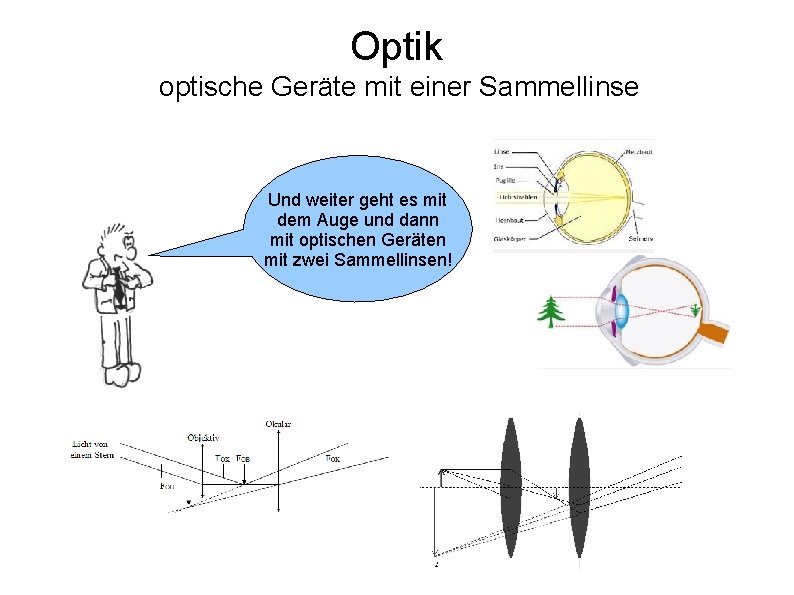

Optik optische Geräte mit einer Sammellinse Und weiter geht es mit dem Auge und dann mit optischen Geräten mit zwei Sammellinsen!
