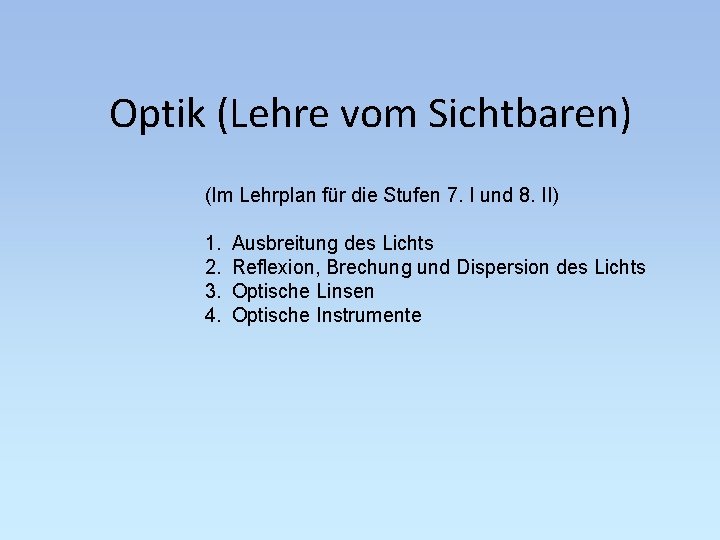

Optik (Lehre vom Sichtbaren) (Im Lehrplan für die Stufen 7. I und 8. II) 1. 2. 3. 4. Ausbreitung des Lichts Reflexion, Brechung und Dispersion des Lichts Optische Linsen Optische Instrumente

Ausbreitung des Lichts geometrische Optik = 1) 2) 3) 4) 5) 6) 7) Licht folgt genau dem geometrischen Strahlengang (keine Beugungs-Effekte, Wellennatur) Licht breitet sich geradlinig aus. Licht kommt von einer Lichtquelle. (selbstleuchtend oder angeleuchtet) Das Lichtbündel (Lichtkegel) einer Lichtquelle besteht aus unendlich vielen, unendlich dicht liegenden Lichtstrahlen. Gegenstände sind nur sichtbar, wenn Licht von ihnen in unser Auge fällt. (Auge sendet kein Licht aus, wie Aristoteles vermutet hatte) Der Lichtweg ist umkehrbar. Wo kein Licht ist, ist Schatten. Licht breitet sich mit konstanter Geschwindigkeit aus. (im Vakuum: c = 300. 000 km/s) Ausbreitung des Lichts

1. Licht breitet sich geradlinig aus Lichtweg von einem leuchtenden Objekt zum Betrachter: „geradlinig“ Hindernisse absorbieren Licht: Licht kann von Materialien (z. B. Plastik, Metall) vollständig absorbiert werden, aber auch durch sie hindurchgehen (z. B. Glas, Wasser). Hindernisse streuen Licht: Licht geht z. B. durch Wasser, aber je mehr Wasserdampf in der Luft ist, um so schlechter ist die Sicht (Nebel <=> Föhn). Ausbreitung des Lichts

2. Licht kommt von einer Lichtquelle • Lichtstrahlen breiten sich von einer Anfangsstelle (Lichtquelle) in alle Richtungen geradlinig aus • wir unterscheiden Körper oder Gegenstände, von denen Licht ausgeht: selbstleuchtend: angeleuchtet: • Licht wird vom Körper ausgesandt durch elektrische oder chemische Vorgänge, hohe Temperaturen • Körper sendet von sich aus kein Licht aus • er wird von einer Lichtquelle angeleuchtet und streut das Licht Ausbreitung des Lichts

3. Das Lichtbündel besteht aus unendlich vielen Lichtstrahlen • Aus der Öffnung einer Lichtquelle kommen unendlich viele Lichtstrahlen • Wahrnehmung: Lichtkegel, divergentes Lichtbündel • Begrenzung des Lichtbündels durch Randstrahlen • Draufsicht in weiter Entfernung: gibt es Lücken? => Modell: Strahlen verlaufen „unendlich dicht“ • Idealisierung: punktförmige Lichtquelle Ausbreitung des Lichts

4. Gegenstände sind nur sichtbar, wenn Licht von ihnen ins Auge fällt Wie funktioniert der Sehvorgang? • umgangssprachlich: „ein Auge drauf werfen“ • aktive Tätigkeit des Beobachters gegenüber einem passiven Objekt? • • • physikalisch: es fällt ein Lichtstrahl vom Gegenstand ins Auge des Betrachters aktiver Einfluss eines Objekts auf den passiven Beobachter Auge als Lichtempfänger Ausbreitung des Lichts

5. Der Lichtweg ist umkehrbar • Bildkonstruktionen bei § Spiegeln (Reflexion) § Linsen (Brechung) • Gegenstand (G) und Bild (B) können ausgetauscht werden. Ausbreitung des Lichts

6. Wo kein Licht ist, ist Schatten Begriffsbildung: • Licht“farbe“: weiß • Schatten“farbe“: schwarz • je nach 1) Anzahl und 2) Art (punktförmig, ausgedehnt) der Lichtquelle entstehen verschiedene Arten von Schatten: Kernschatten, Halbschatten, Übergangsschatten Kernschatten Halbschatten Kernschatten Übergangsschatten Ausbreitung des Lichts

7. Licht breitet sich mit konstanter Geschwindigkeit c aus Lichtgeschwindigkeit im Vakuum: c = 300. 000 km/s vorstellbar? • in einer Sekunde vom Mond (Astronauten 3 Tage) • in 8 Minuten von der Sonne • in einer Sekunde 7, 5 - mal um die Erde • Messung: 1676 Olaf Römer (1644 -1710), Beobachtung des Jupitermonds Io 1849 Anton Fizeau (1819 -1896), Lichtstrahl durch rotierendes Zahnrad 1862 J. L. Foucault (1819 -1866), Drehspiegelanordnung Ausbreitung des Lichts

1862 J. L. Foucault (1819 -1866), Drehspiegelanordnung Drehspiegel S rotiert mit w (Winkelgeschwindigkeit). Zeit t des Lichtstrahls für den Weg von S zu H und zurück : In dieser Zeit dreht sich der Spiegel S um Winkel d : Ablenkung um 2 d : Ausbreitung des Lichts

Anwendung: Lochkamera G B g b B/G = b/g ! nur in dieser Form, da nur B/G = k (Abbildungsmaßstab) zu den aus der Geographie bekannten maßstäblichen Abbildungen passt (z. B. 1 : 200 000, deutsche Generalkarte). Ausbreitung des Lichts

Anwendung: Scheinwerferkegel Verkehrserziehung: Nur Objekte im Scheinwerferkegel werden angeleuchtet und können Licht ins Auge des Fahrers abstrahlen. Nur Objekte und Personen im Scheinwerferkegel sind für den Fahrer sichtbar! Ausbreitung des Lichts

Anwendung: Planetenbahn Äußerer Planet und Erde bewegen sich beide gegen den Uhrzeigersinn um die Sonne: Planetenbahn kann aber als Schlaufe erscheinen ! Ausbreitung des Lichts

Ausbreitung des Lichts

Ausbreitung des Lichts

Anwendung: Mond-/Sonnenfinsternis Mondfinsternis: Sonnenfinsternis: Ausbreitung des Lichts

Anwendung: Mondphasen S O N N E Ausbreitung des Lichts
