OPTICKI INSTRUMENTI POSTOJI VELIKI BROJ PREDMETA KOJE NE
OPTICKI INSTRUMENTI
�POSTOJI VELIKI BROJ PREDMETA KOJE NE MOZEMO DA VIDIMO GOLIM OKOM, ZATO SU TU OPTICKI INSTRUMENTI DA NAM TO OMOGUCE.
�KAKO DELUJu opticki instrumenti? �OPTICKI INSTRUMENT-deluje na svetlost koriscenjem jednog ili vise sociva ili zakrivljenih ogledala(sferna)da bi proizveo trazenu vrstu lika.
Od optickih instrumenata pomenucemo: � � � �
�OKO je sastavljeno od: - Prednjeg zaobljenog i zadebljanog dela- rožnjače - Bikonveksne ( nesimetricno ) sočiva u unutrašnjosti-očne jabučice. -Ono je izvorno adaptirano za gledanje dalekih predmeta i ono se vrši bez imalo naprezanja dok se za sitnije detalje oko poprilično napreze.
DELOVI OKA � VAZNI DELOVI OKA KOJI OMOGUCAVAJU VID: �cornea-rožnica, iris-šarenica, pupil- zenica, lens-socivo, retina-mrežnjaca �Slika nastaje na: cornea-rožnica leća �žutoj mrlji. zjenica irisšarenica retinamrežnica
MIKROSKOP �MIKROSKOP-opticki instrument koji uvecava veoma male predmete. Ako ima samo jedno socivo, to je prost mikroskop ili uvelicajuce staklo(lupa). Ako ih ima vise to je slozen mikroskop. �Povećava do 1500 puta. �SLOZEN MIKROSKOP: �Socivo okulara: stvara konacan lik koji oko vidi. �Sastoji se od dva SABIRNA sociva = objektiv + okular.

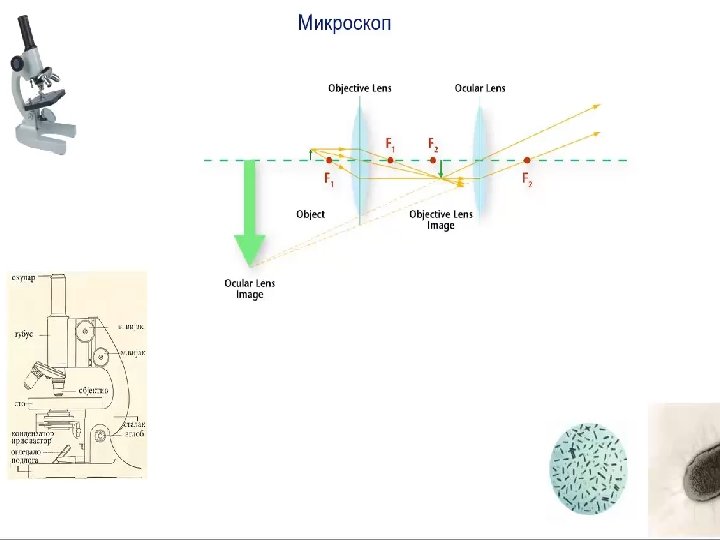

MIKROSKOP, DELOVI MIKROSKOPA
�Lik koji formira socivo okulara je uvecan, izvrnut I imaginaran �Lik koji formira socivo objektiva je uvecan, izvrnut I stvaran.
DIJAPROJEKTOR �DIJAPROJEKTOR-opticki instrument koji stvara uvecanu sliku dijapozitiva. �Sociva koncentrisu svetlost na dijapozitivu. �Lik je uvecan I izvrnut. �*Dijapozitiv-opticka slika na naročitoj staklenoj ili celuloidnoj ploči koja se, pomoću projekcione lampe baca uveličana na platno. �
DIJAPROJEKTOR
�TELESKOP-opticki instrument koji se koristi da se veoma udaljeni(a time I prividno veoma mali)predmeti ucine vecim. �Konacan lik koji se vidi je izvrnut I imaginaran. �Teleskop– stvara virtuelnu sliku vrlo malog ili udaljenog predmeta, te povec ava ugao gledanja a time i prividnu veličinu samog posmatranog predmeta.
SEMA TELESKOPA
TELESKOP
Keck teleskop, drugi po veličini optički teleskop na svetu, na visini od oko 4. 000 m blizu vrha vulkana Mauna Kea na Havajima.
ZANIMLJIVO � WIDE FIELD INFRARED SURVEY TELESCOPE (WFIRST) je infracrveni svemirski teleskop u izgradnji. Po planu trebalo bi da u svemir poleteti 2024. godine i da bude smešten u geosinhronu orbitu na visini od 42. 164 kilometra. � Očekivanja od ovog teleskopa su velika i ako sve bude u redu, on će dovesti do velikog prodora rešavanju najvećih misterija svemira: kakav je bio rani svemir, šta je to tamna energija, ima li još sistema sličnih sunčevom. . Između ostalog, moći će da otkriva vansolarne planete putem gravitacionih sočiva. � Prema prvim rešenjima iz 2011 -2012 -te teleskop je trebalo da ima ogledalo prečnika 1, 3 metra i da detektuje vidljive i bliske infracrvene zrake, međutim te 2012 -te otvorile su se nove, mnogo veće mogućnosti jer je Nasa od vojske na poklon dobila dva rashodovana (ali nikad upotrebljena) ogledala od čak 2, 4 metra.
LUPA �“Najprostiji”optički instrument s kojim se danas susrećemo �Socivo zizne daljine manje od daljine jasnog vida što iznosi 25 cm. �Socivo se postavi uz oko tako da je predmet između zize i temena sociva. �Slika koju zatim dobijemo je uspravna, virtualna i povećana. �MOZE DA UVECA OD 2 -5 PUTA.

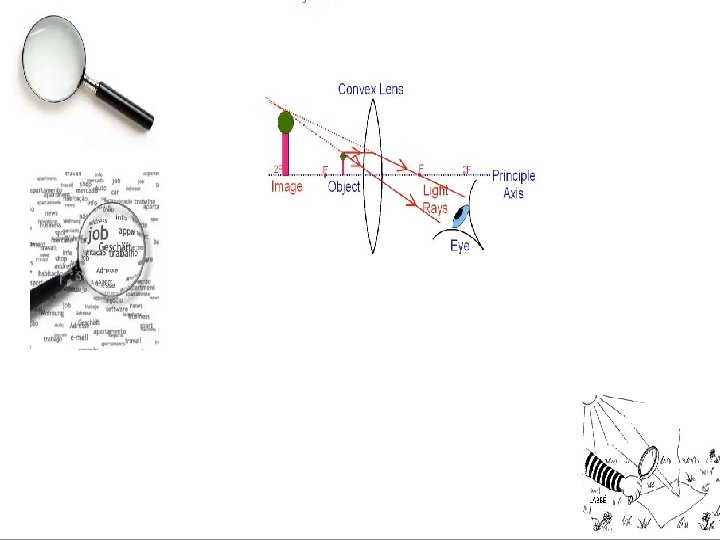

PRINCIP “RADA” LUPE
Upotreba lupe �Lupa se upotrebljava za uvećavanje i posmatranje predmeta malih dimenzija radi njihovog proučavanja, da bi se lakše obrađivali, da bi se po njima pisalo i slicno. Upotrebljava se u nauci, umetnosti, proizvodnji, instustriji.
�Aristofanov objektiv-lupa iz 424 godine p. n. e. je staklena kugla ispunjena vodom. Ova alternacija bikonveksnom sočivu je mogla da uveličava. Bejkon je opisao osobine lupe u 13. veku u Engleskoj, a naočare su razvijene takođe u 13. veku u Italiji. � Najprostija lupa je sastavljena od jednog sabirnog bikonveksnog sočiva (sočivo omeđeno dvema konveksnim sferama). Ima i lupa koje su građene od sistema sočiva, a nisu mikroskopi
PRVI DURBIN �Prvi durbin nastao je 1609 godine. �Galileo uspeo je da napravi durbin sa uvećanjem od 10 puta, pomocu kojega je bilo moguce videti brodove udaljene dva sata plovidbe. �Pored toga, Galilej se setio da taj durbin može da se okrene prema nebu, i tako je nastao prvi teleskop.
DURBIN �Durbin je optički instrument kojim se posmatraju udaljeni predmeti. Astronomski (Keplerov) durbin služi za posmatranje nebeskih tela. Sastoji se od dva sabirna sočiva različite žižne daljine. �Jedno ima veću žižnu daljinu i služi kao objektiv , a drugo manju i služi kao okular. Predmet se nalazi na daljini većoj od dvostruke žižne daljine objektiva. �Lik predmeta je umanjen, obrnut i stvaran jer se obrazuje između okulara i njegove žiže. �Oko posmatrača je kod okulara koji ima ulogu lupe i obrazuje uvećan, imagiran lik. Za posmatranje nebeskih tela nije od značaja što je lik predmeta obrnut.
PRIKAZ DURBINA
�FOTOAPARAT-opticki instrument koji se koristi da se formira I zabelezi lik predmeta na filmu. �Lik je izvrnut I realan. Fotoaparat projekcijski opticki instrument –pomoću sabirnih sociva dobivamo uvećani ili umanjenu ali realnu slikufotoaparat.

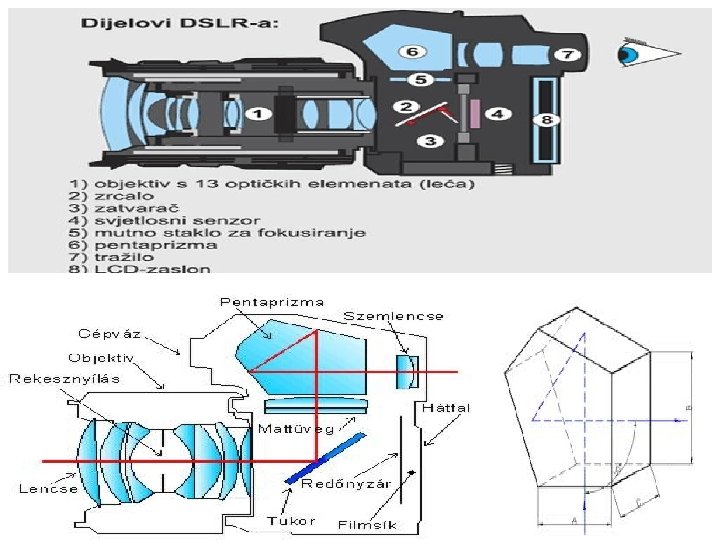

Detaljan prikaz fotoaparata
ZANIMLJIVO � �
� KRAJ
BOGDAN STOJKOVIC VIII BEGUS 2
