OPŠTA BOLNICA “Dr RADIVOJ SIMONOVIĆ” SOMBOR Radiološka služba Milan Zejak CT LUMBALNE KIČME
UVOD Tehnološki razvoj spiralnih multislajsnih skenera omogućio je da se kompleksana koštana anatomska područja proučavaju i analiziraraju sa mnogo većom preciznošću i pouzdanošću a samim tim dijagnostiku koštanih struktura učinili su daleko kvalitetnijom, bržom i pouzdanijaom.
Kompjuterska tomografija regije lumbalne kičme ima veoma veliki dijagnostički značaj pri analizi degenerativnih promena, trauma, tumorskih promena, inflamatornih procesa i daje precizan uvid u patoanatomske odnose ove regije.
CILJ ! q Prikaz mogućnosti CT aparata q Upoznavanje sa protokolom koji se koristi prilikom skeniranja lumbalne kičme q Prikaz slučaja
Protokol za pregled prolazi kroz više “koraka” od kojih je svaki značajan za krajnji ishod kompletnog pregleda: q Priprema pacijenta q Priprema materijala q Priprema aparature q Izvođenje pregleda q Rekonstrukcija, arhiviranje q Zbrinjavanje pacijenta i raspremanje materijala
Priprema pacijenta q Uzimanje osnovnih podataka, upoznavanje sa preocedurom i anamneza ( podaci o alergiji ) q Premedikacija ukoliko je potrebna q Uspostavljanje venske linije (postavljanje braunile i provera njene prohodnosti ) q Postavljanje pacijenta u adekvatan položaj na dijagnostički sto

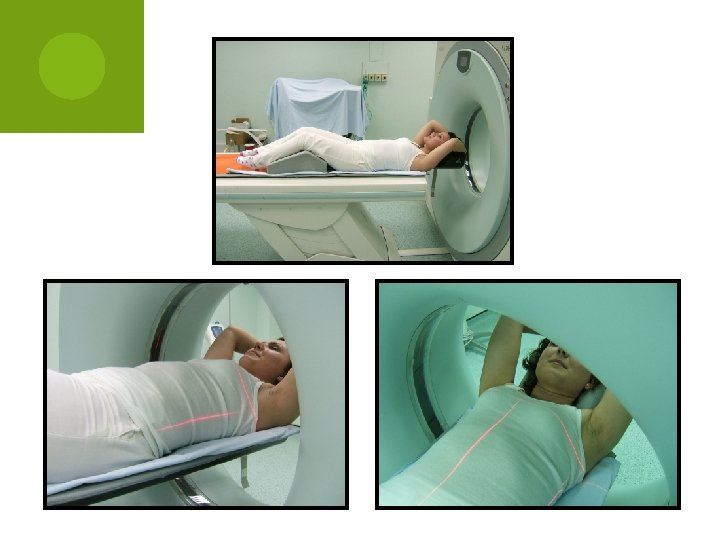

Položaj pacijenta na dijagnostičkom stolu q Položaj supinacije q Ruke su dignute iznad glave q Noge blago savijene u kolenima sa podmetačem ispod istih q Početna linija skeniranja - mamilarna linija
Priprema materijala Priprema kontrasnog sredstva: q Kontrast zagrejan na temperaturu čovečijeg tela q Punjenje injektora kontrasnim sredstvom
Priprema aparature q Postavljanje dijagnostičkog stola u startnu poziciju q Biranje adekvatnog programa za skeniranje q Podešavanje parametara na injektoru

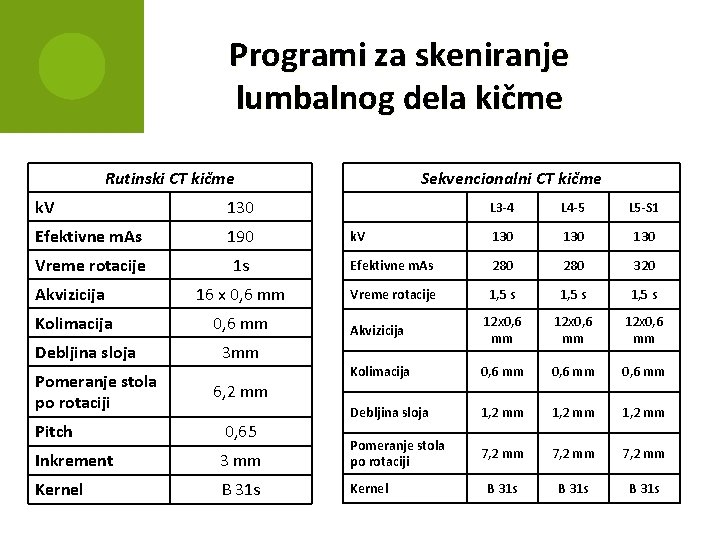

Programi za skeniranje lumbalnog dela kičme Rutinski CT kičme k. V 130 Efektivne m. As 190 Vreme rotacije Sekvencionalni CT kičme L 3 -4 L 4 -5 L 5 -S 1 k. V 130 130 1 s Efektivne m. As 280 320 Akvizicija 16 x 0, 6 mm Vreme rotacije 1, 5 s Kolimacija 0, 6 mm Akvizicija 12 x 0, 6 mm Kolimacija 0, 6 mm Debljina sloja 1, 2 mm 7, 2 mm B 31 s Debljina sloja Pomeranje stola po rotaciji 3 mm 6, 2 mm Pitch 0, 65 Inkrement 3 mm Pomeranje stola po rotaciji Kernel B 31 s Kernel

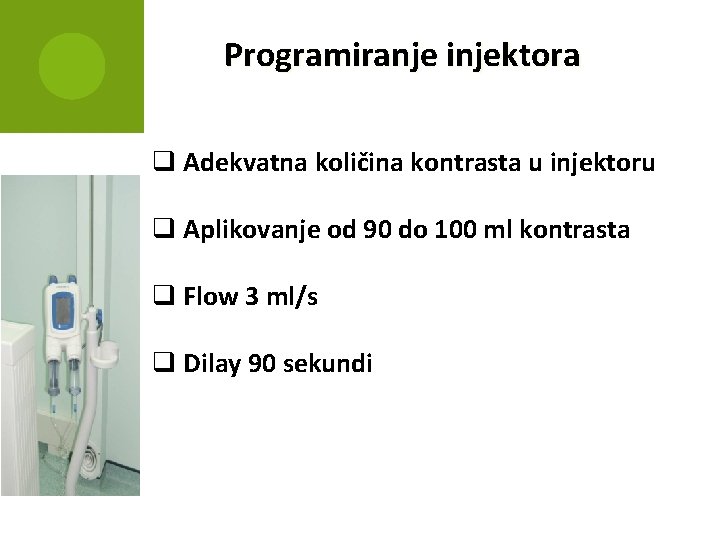

Programiranje injektora q Adekvatna količina kontrasta u injektoru q Aplikovanje od 90 do 100 ml kontrasta q Flow 3 ml/s q Dilay 90 sekundi

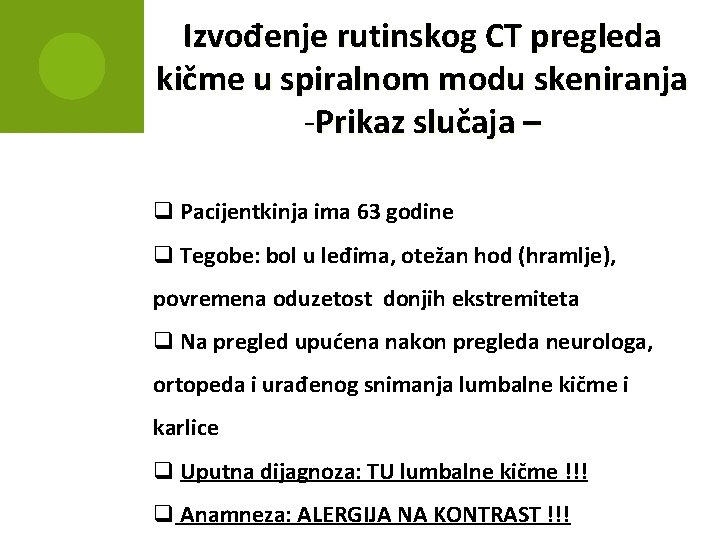

Izvođenje rutinskog CT pregleda kičme u spiralnom modu skeniranja -Prikaz slučaja – q Pacijentkinja ima 63 godine q Tegobe: bol u leđima, otežan hod (hramlje), povremena oduzetost donjih ekstremiteta q Na pregled upućena nakon pregleda neurologa, ortopeda i urađenog snimanja lumbalne kičme i karlice q Uputna dijagnoza: TU lumbalne kičme !!! q Anamneza: ALERGIJA NA KONTRAST !!!
Topogram q Lateralni topogram q Obuhvaćeno područje 512 mm q Mapiranje od T 12 do kraja sakruma
Nativno skeniranje q Debljina sloja 3 mm q Prikaz koštanih struktura
Skeniranje nakon aplikacije kontrasnog sredstava q Anamnestički dobijen podatak o alergiji na jod q Kontrasna faza pregleda nije urađena Rekonstrukcija Zbog nemogućnosti da se pregled izvede sa kontrastom a na osnovu uputne dijagnoze urađene aksijalne i multiplanarne koronalne i sagitalne rekonstrukcije na debljinu sloja od 0, 75 mm sa body kernelima B 90 s, radi prikaza fine strukture kostiju.
Multiplanarne rekonstrukcije q Bolji uvid u topografiju promene q Bolji uvid u kompletne patoanatomske odnose u regiji Aksijalna rekonstrukcija 0, 75 mm, kernel B 90 s
Koronalna rakonstrukcija, 0, 75 mm, kernel B 90 s

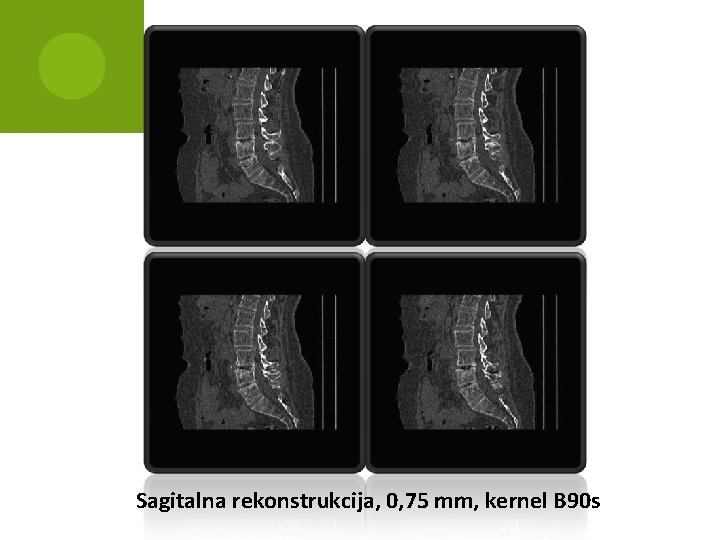

Sagitalna rekonstrukcija, 0, 75 mm, kernel B 90 s
Rezultat pregleda I pored urađenog CT pregleda, pouzdana dijagnoza se nije mogla dati. Zbog nemogućnosti da se aplikuje kontrast pacijentkinji savetovano da se uradi scintigrafija kostiju.
Broj pregleda kičmenog stuba u 2009. godini Ukupan broj pregledanih pacijenata: 3434
Zaključak Prilikom evaluacije patologije koštanih struktura kičmenog stuba Ct pregled može u znatnoj meri da doprinese kvalitetnijem radu i pouzdanijoj dijagnozi. I pored toga što se kičma u većini slučajeva gleda u sastavu neke druge procedure ovaj pregled treba da bude što prisutniji u dijagnostici obolenja koštanih struktura kičme.
HVALA NA PAŽNJI !
