Forskriftskrav til oppvarming • TEK § 9 -2 Varmeanlegg – Romtemperatur skal ikke synke mer enn 3°C under laveste anbefalte temperatur ved ekstrem utetemperatur – Ekstrem utetemperatur kan settes lik gjennomsnittstemperaturen i de kaldeste sammenhengende tre døgn i løpet av en 30 -års periode, se NS 3031. • TEK § 8 -36 Termisk inneklima – Anbefalt lufttemperatur under 22°C når det er oppvarmingsbehov. – Anbefalt lufttemperatur avhengig av aktivitet – Lufttemperaturforskjell mellom føtter og hode < 3°C – Daglig eller periodisk variasjon < 4°C
TEK § 8 -22 Energiforsyning • • • Min. 40% av beregnet netto energibehov til romoppvarming (inkludert oppvarming av ventilasjonsluft) og varmtvann skal kunne dekkes av annen energiforsyning enn elektrisitet Typiske løsninger: – Solfanger, nær- og fjernvarme, varmepumpe, pelletskamin, vedovn, biokjel, biogass Plikten etter første ledd bortfaller dersom ett av kriteriene nedenfor er oppfylt: – a) bygningens netto varmebehov er lavere enn 17. 000 k. Wh/år. – b) tiltakshaver kan dokumentere at varmeløsningene medfører merkostnader over bygningens livsløp, sammenlignet med bruk av elektrisitet og/eller fossile brensler. – I slike tilfeller skal boliger med BRA over 50 m² ha skorstein og lukket ildsted for bruk av biobrensel (vedovn eller pelletskamin). 10/31/2020 Side 3
Fordeling energikilder Gjennomsnittlig spesifikt energiforbruk fordelt på energibærere. k. Wh tilført energi per m 2 boligareal per husholdning, Kilde: SSB 10/31/2020 Side 4
Dimensjonering varmeanlegg • Byggdetaljblad 552. 102 • Dimensjonerende utetemperatur: – Gjennomsnittstemperaturen i de kaldeste sammenhengende tre døgn i løpet av en 30års periode – Fra - 8 °C i de ytre strøk lang vestkysten ned til -40 °C i kaldeste innlandsstrøk • Effekt (W/m 2) beregnes for dim. utetemperatur 10/31/2020 Side 5
Effektbehov (W/m 2) Anmerkning 1: Oppvarming rom og ventilasjon Kilde: Jørn Stene, SINTEF Energiforskning, Oppvarmingssystemer for boliger av lavenergi- og passivhusstandard, 2008 10/31/2020 Side 6
Oppvarming passivhus • Effekt ≤ 10 W/m 2 • 1 person: ca. 80 W • 1 stearinlys: ca. 40 W 10/31/2020 Side 7
Komfortanbefalinger • Byggdetaljblad 552. 102 • Normale vinterforhold – God og jevn temperaturfordeling i alle rom – Ikke sjenerende trekk fra vinduer – Ikke store temperaturforskjeller • Ekstrem kuldeperioder – Rom skal kunne varmes til 22°C – Andre komfortkrav utgår 10/31/2020 Side 8
Varmeregulering • Byggdetaljblad 552. 102 • Bør kunne reguleres uavhengig av andre rom • Helst termostatstyring • Bør ha liten treghet 10/31/2020 Side 9
Oppvarmingsprinsipper • Strålevarme – Varmestråler går fra et varmelegeme til andre kaldere flater uten å varme opp luften • Konveksjonsvarme – Ren luftoppvarming. Varmelegemet varmer opp luften som så sirkulerer rundt i rommet. • Kombinasjon stråling og konveksjon – Forskjellig oppvarmingssystemer spenner fra ren stråling til ren konveksjon. 10/31/2020 Side 10
Plassering varmelegemet • Ved plassering under vindu: – Strålevarme fra ovn kompenserer for kald stråling fra vindu. – Konveksjonsvarmen motvirker kald luftstrøm ved vindu 10/31/2020 Side 11
Plassering varmelegemet • Ved plassering ved innervegg – Varmeforhold dårligere – Større temperaturforskjeller i rommet 10/31/2020 Side 12
Strålevarmetak • Lavtemperatur strålesystem • Bestrålte overflater varmer opp luften • Frihet mht. møblering 10/31/2020 Side 13

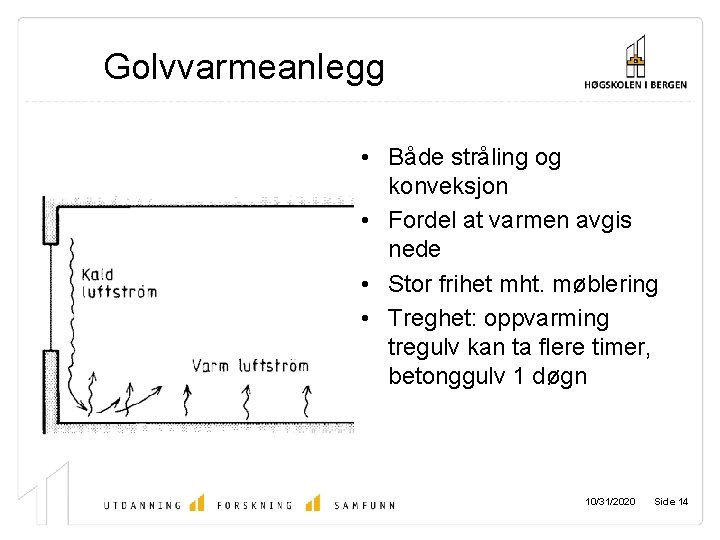

Golvvarmeanlegg • Både stråling og konveksjon • Fordel at varmen avgis nede • Stor frihet mht. møblering • Treghet: oppvarming tregulv kan ta flere timer, betonggulv 1 døgn 10/31/2020 Side 14
Gulvvarme • Elektrisk – Fordel: Lav investeringskostnad – Ulempe: Avhengig av elektrisitet • Vannbåren gulvvarme – Høy investering pga. varmesentral – Fordel: Uavhengig av elektrisitet 10/31/2020 Side 15
Vannbåren gulvvarme 10/31/2020 Side 16
Fyring med ved • Fornybar ressurs • Varmeytelse 3 k. W og oppover • Gassrikt brensel 50% av energien i gasser 50% i karbon • Varmen ligger i røykgassen • Virkningsgrad 80% • Ulemper – Egeninnsats (etterfylling, rengjøring etc. ) – Manuell innstilling lufttilførsel – Ikke egnet for rundfyring 10/31/2020 Side 17

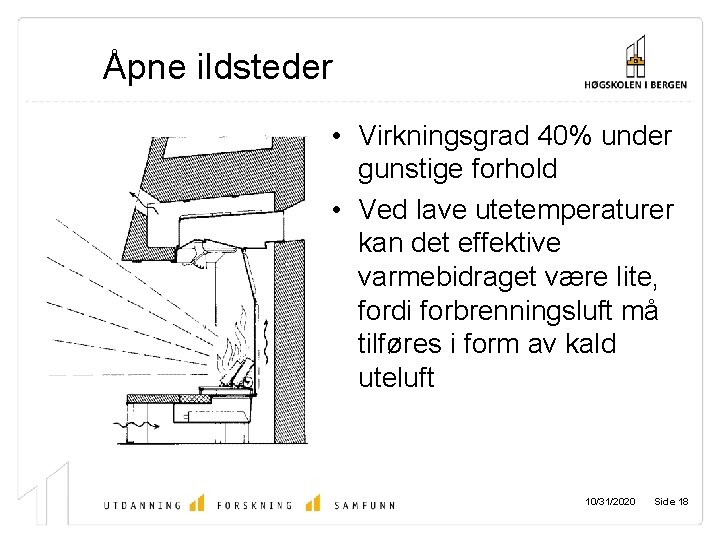

Åpne ildsteder • Virkningsgrad 40% under gunstige forhold • Ved lave utetemperaturer kan det effektive varmebidraget være lite, fordi forbrenningsluft må tilføres i form av kald uteluft 10/31/2020 Side 18
Pelletskaminer • • • 1, 5 k. W – 10 k. W Automatisk innmating og forbrenning Nattsenking Virkningsgrad 85 -92% Støynivå 45 -50 d. B(A) Mulighet for vannmantel for varmtvannsberedning 10/31/2020 Side 19
Fyringsolje / parafin • CO 2 -utslipp bidrar til global oppvarming • På vei ut 10/31/2020 Side 20
Varmepumpe • Varme fra – Luft – Berg – Jord – Sjø – Avtrekk • Energibruk til oppvarming kan reduseres opptil 70% 10/31/2020 Side 21

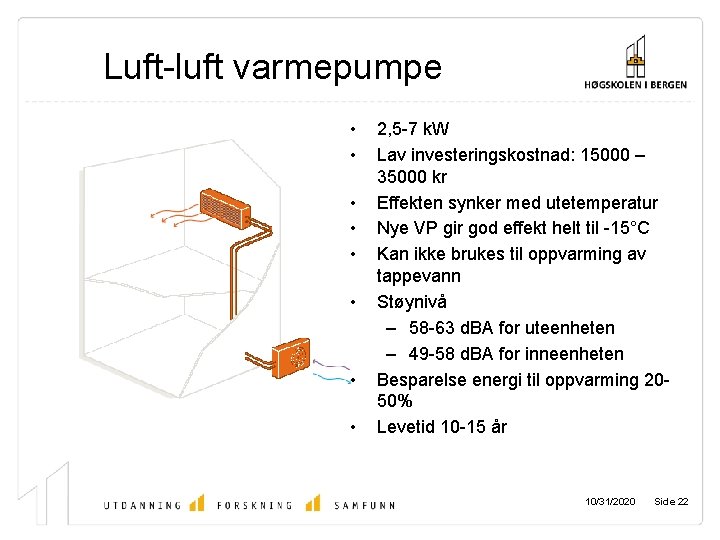

Luft-luft varmepumpe • • 2, 5 -7 k. W Lav investeringskostnad: 15000 – 35000 kr Effekten synker med utetemperatur Nye VP gir god effekt helt til -15°C Kan ikke brukes til oppvarming av tappevann Støynivå – 58 -63 d. BA for uteenheten – 49 -58 d. BA for inneenheten Besparelse energi til oppvarming 2050% Levetid 10 -15 år 10/31/2020 Side 22

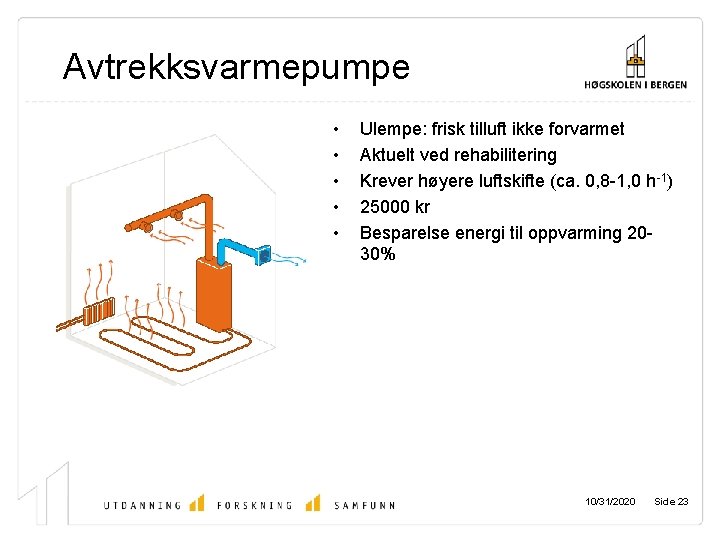

Avtrekksvarmepumpe • • • Ulempe: frisk tilluft ikke forvarmet Aktuelt ved rehabilitering Krever høyere luftskifte (ca. 0, 8 -1, 0 h-1) 25000 kr Besparelse energi til oppvarming 2030% 10/31/2020 Side 23
Bergvarmepumpe • Uavhengig av utetemperatur • Konstant temperatur: 7°C i kyststrøk 2°C på Finnmarksvidda • Høy investering: 60000 – 150000 kr • Besparelse energi til oppvarming 60% • Levetid 20 år 10/31/2020 Side 24
Jordvarmepumpe • Slynger ligger 0, 6 til 1, 5 m undre bakken • Konstant temperatur i jorden (4°C) • Krever stort område • Høy investering: 60000 – 110000 kr • Besparelse energi til oppvarming 60% 10/31/2020 Side 25
Sjøvarmepumpe • Avstand til sjø < 100 m • Konstant temperatur i vannet (4°C) • Høy investering: 50000 – 110000 kr • Besparelse energi til oppvarming 60% 10/31/2020 Side 26
Uteluft/vann-varmepumper • For varmtvannsberedning • Ny effektiv type: – CO 2 (R 744) som arbeidsmedium – 15 -20% høyere effekt (COP) enn konvensjonelle vp – Varmtvann opp mot 90°C uten ettervarming 10/31/2020 Side 27
Oppvarming med solvarme • Passiv solvarme – Solstråling inn vinduer • Aktiv solvarme – Solfangere med væske eller luft • Solceller – Omdanner sollys til strøm 10/31/2020 Side 28
Solfangere • • • Sør- og Øst-Norge: – 25 -35% av romoppvarming – inntil 50% av varmtvann Overkapasitet om sommeren 5 -10 m 2 per bolig 10/31/2020 Side 29
Nor One, Sørumsand www. norone. info 10/31/2020
Løvåshagen, Bergen 10/31/2020
Løvåshagen, Bergen Kilde: SINTEF Byggforsk 10/31/2020

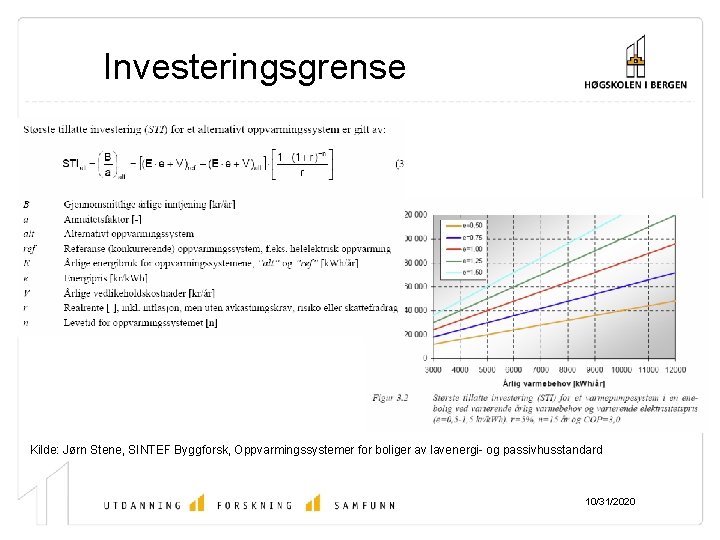

Investeringsgrense Kilde: Jørn Stene, SINTEF Byggforsk, Oppvarmingssystemer for boliger av lavenergi- og passivhusstandard 10/31/2020

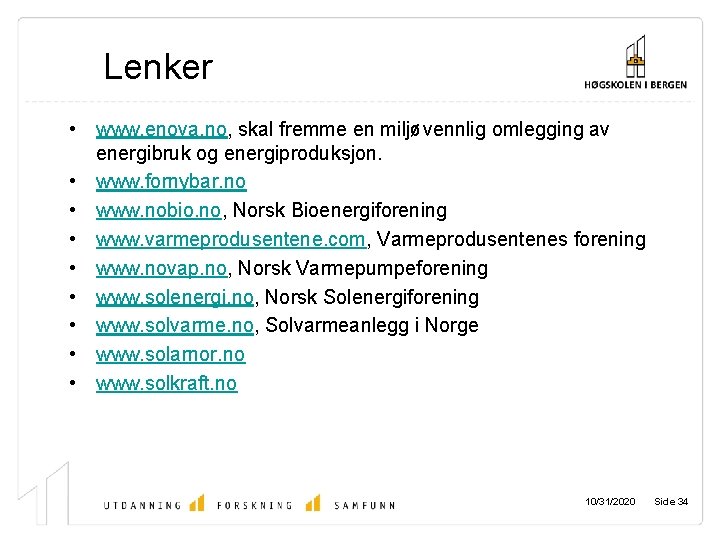

Lenker • www. enova. no, skal fremme en miljøvennlig omlegging av energibruk og energiproduksjon. • www. fornybar. no • www. nobio. no, Norsk Bioenergiforening • www. varmeprodusentene. com, Varmeprodusentenes forening • www. novap. no, Norsk Varmepumpeforening • www. solenergi. no, Norsk Solenergiforening • www. solvarme. no, Solvarmeanlegg i Norge • www. solarnor. no • www. solkraft. no 10/31/2020 Side 34
Litteratur • 552. 102 Oppvarming av boliger. Prinsipper og behov • 552. 455 Vannbaserte solfangere - Funksjon og energiutbytte • Jørn Stene, SINTEF Energiforskning, Oppvarmingssystemer for boliger av lavenergi- og passivhusstandard, 2008 • Tor Helge Dokka, SINTEF Byggforsk, Energieffektive boliger for fremtiden, 2006 10/31/2020 Side 35
