OPERE DI SOSTEGNO Occorre determinare le azioni esercitate

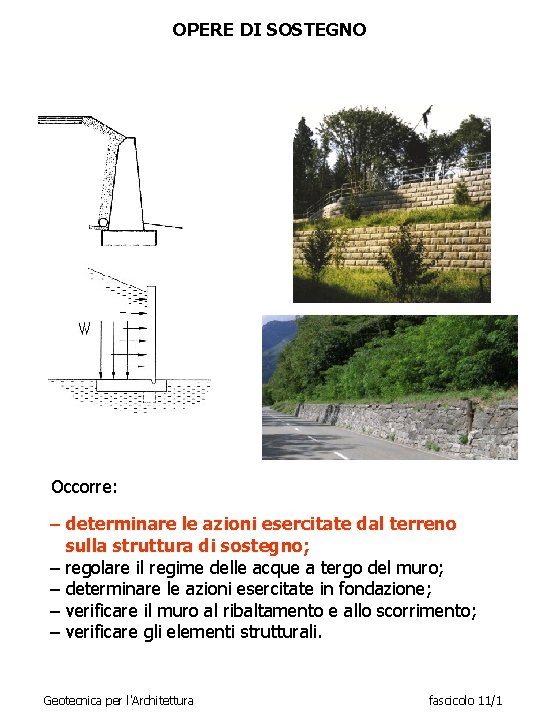

OPERE DI SOSTEGNO Occorre: – determinare le azioni esercitate dal terreno sulla struttura di sostegno; – regolare il regime delle acque a tergo del muro; – determinare le azioni esercitate in fondazione; – verificare il muro al ribaltamento e allo scorrimento; – verificare gli elementi strutturali. Geotecnica per l'Architettura fascicolo 11/1

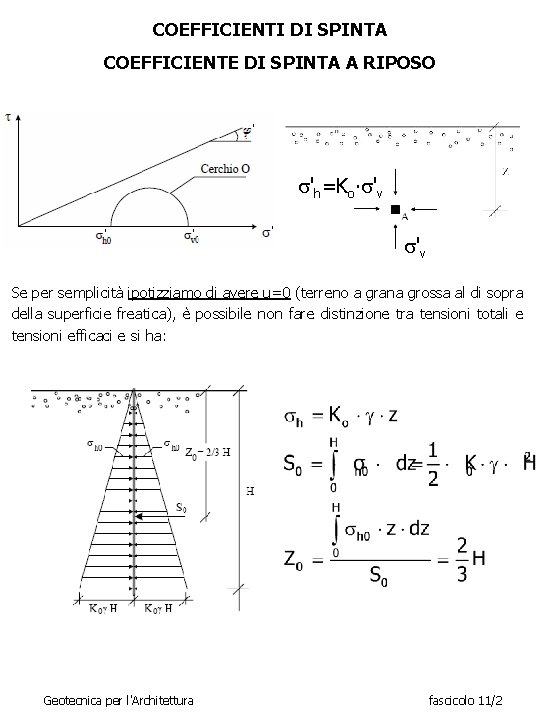

COEFFICIENTI DI SPINTA COEFFICIENTE DI SPINTA A RIPOSO ' s'h=Ko∙s'v ' ' ' s'v Se per semplicità ipotizziamo di avere u=0 (terreno a grana grossa al di sopra della superficie freatica), è possibile non fare distinzione tra tensioni totali e tensioni efficaci e si ha: Geotecnica per l'Architettura fascicolo 11/2

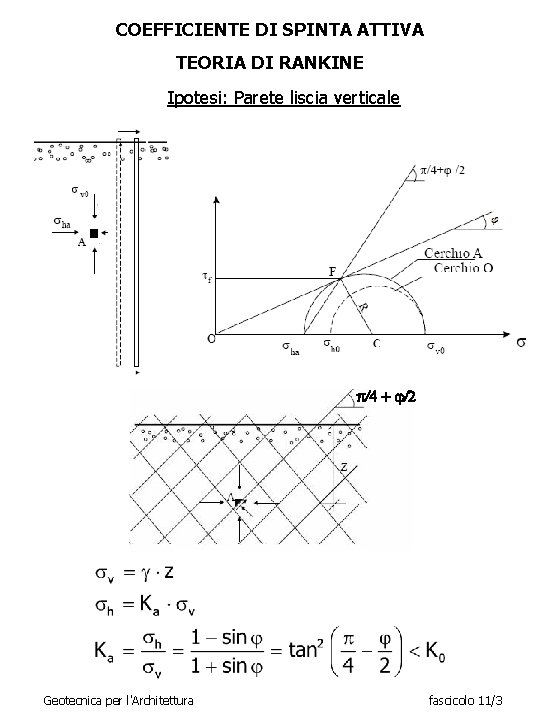

COEFFICIENTE DI SPINTA ATTIVA TEORIA DI RANKINE Ipotesi: Parete liscia verticale p/4 + j/2 Geotecnica per l'Architettura fascicolo 11/3

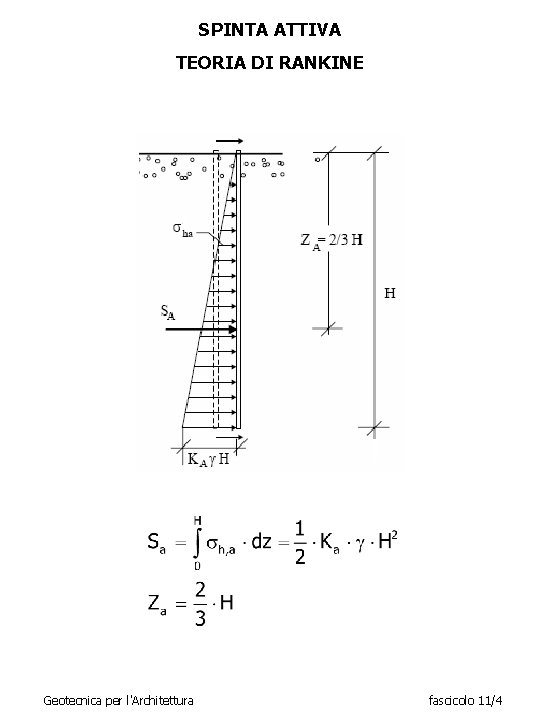

SPINTA ATTIVA TEORIA DI RANKINE Geotecnica per l'Architettura fascicolo 11/4

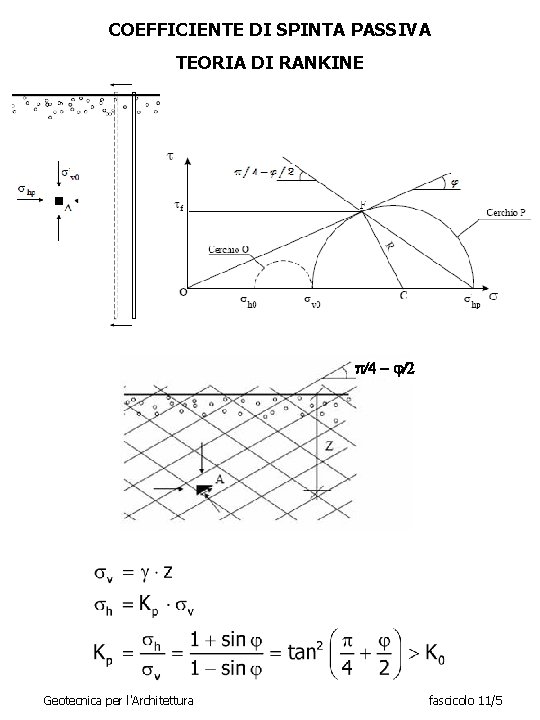

COEFFICIENTE DI SPINTA PASSIVA TEORIA DI RANKINE p/4 - j/2 Geotecnica per l'Architettura fascicolo 11/5

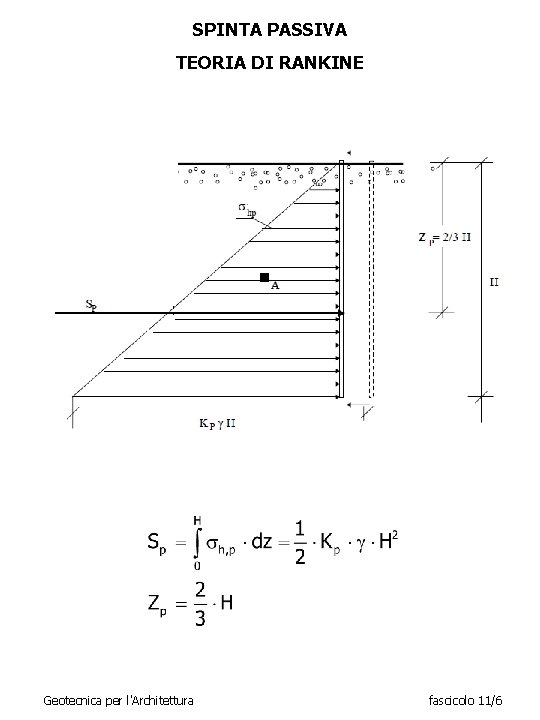

SPINTA PASSIVA TEORIA DI RANKINE Geotecnica per l'Architettura fascicolo 11/6

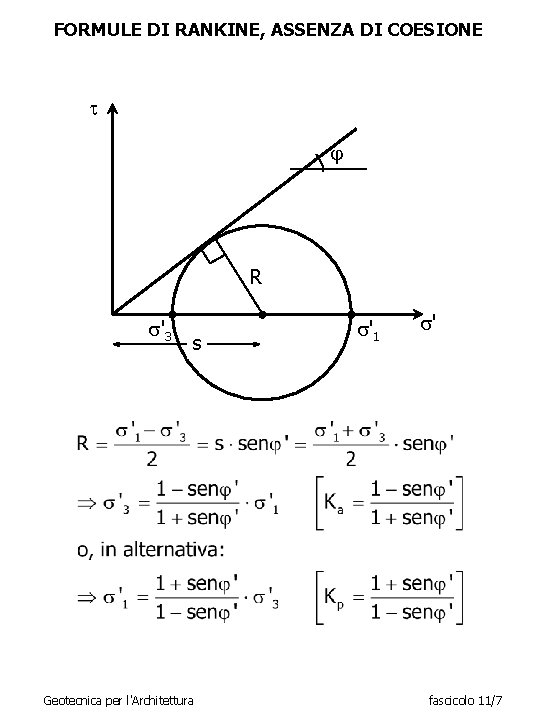

FORMULE DI RANKINE, ASSENZA DI COESIONE t j R s'3 s Geotecnica per l'Architettura s'1 s' fascicolo 11/7

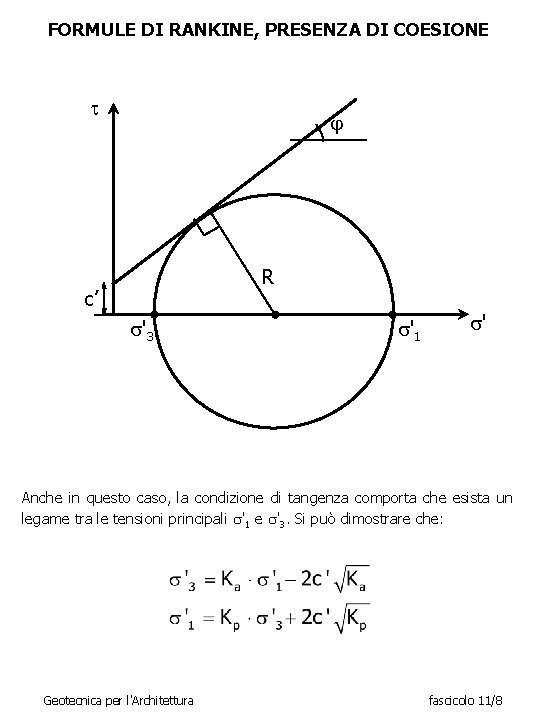

FORMULE DI RANKINE, PRESENZA DI COESIONE t j R c’ s'3 s'1 s' Anche in questo caso, la condizione di tangenza comporta che esista un legame tra le tensioni principali s'1 e s'3. Si può dimostrare che: Geotecnica per l'Architettura fascicolo 11/8
