Operationsverstärker Ezechiel Noumi

Operationsverstärker Inhaltsverzeichnis 1. Was ist ein OPV ? 2. Eigenschaften idealer OPV 3. Schaltzeichnen und Beschaltung 4. Grundschaltungen 5. Vergleich realer OPV Ezechiel Noumi

Operationsverstärker I: Was sind Operationsverstärkers? Der Operationsverstärker(OPV) ist ein Spannungsverstärker. Er kann sowohl Gleichspannung als auch Wechselspannung verstärken. Der innere Aufbau ist so beschaffen, dass seine Wirkungsweise durch die äußere Gegenkopplungsbeschaltung beeinflusst wird. Ezechiel Noumi

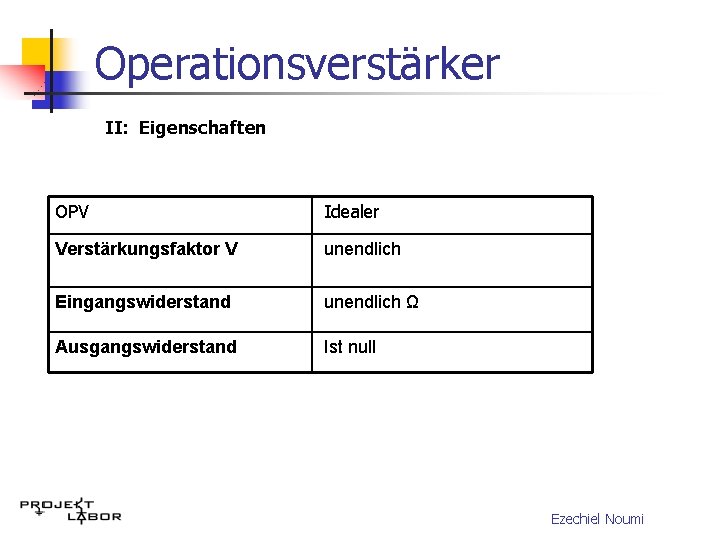

Operationsverstärker II: Eigenschaften OPV Idealer Verstärkungsfaktor V unendlich Eingangswiderstand unendlich Ω Ausgangswiderstand Ist null Ezechiel Noumi

Operationsverstärker III: Schaltzeichnen und Beschaltung 1. Schaltzeichnen Ua +Ub Upn -Ub Ezechiel Noumi

Operationsverstärker III: Schaltzeichnen und Beschaltung 2 Beschaltung ohne Rückkopplung Komparatorbetrieb mit Gegenkopplung auf invertierenden Eingang z. B. Elektrometerverstärker. mit Mitkopplung auf nicht invertierenden Eingang z. B. Schmitt-Trigger. Ezechiel Noumi

Operationsverstärker IV: Grundschaltungen - Komparatorbetrieb - Invertierender Verstärker - Schmitt-Trigger Ezechiel Noumi

Operationsverstärker IV Grundschaltungen ohne Rückkopplumg (Komparator) Ud Up Un Ua Ezechiel Noumi

Operationsverstärker IV Grungschaltungen mit Gegenkopplumg (Invertierender Verstärker) Ua Ue Ie = Ue/R 1 U 2 = Ie*R 2 = Ue*(R 2/R 1) Ua = -U 2(wg. Ud=0) Ua/Ue = -R 2/R 1 - Ezechiel Noumi

Operationsverstärker IV Grungschaltungen (Schmitt-Trigger) Ezechiel Noumi

Operationsverstärker V: Vergleich realer OPV Idealer Realer Verstärkungsfaktor V unendlich ca. 1. 000 Eingangswiderstand 1 ΜΩ bis 1000 MΩ unendlich Ω Ausgangswiderstand Ist null 10 Ω bis 1000 Ω Ezechiel Noumi

Operationsverstärker V: Vergleich realer OPV x 10 V 1 x 10 V 2 V 3 Ua Uin U 0 = 3 m. V. . . ……… 30 m. V ……. . 300 m. V …. . . 3000 m. V Ezechiel Noumi

Operationsverstärker V: Vergleich realer OPV Ua -Uo +Uo Ud Ideal Uo=0 Ezechiel Noumi

Operationsverstärker Quelle : - Reinhold Orglmeister. Skript GET 2. http: //www. elektronik-kompendium. de/sites/bau/0209092. htm http: //batronix. com/elektronik/know-how/op-amp. shtml http: //de. wikipedia. org/wiki/Operationsverstärker Ezechiel Noumi

Operationsverstärker Danke für die Aufmersamkeit. Ezechiel Noumi
