OPERATION PILOTE Mise en place d’une télésurveillance et d’une gradation de tension sur l’éclairage public de la C. C. V. E. Conseil Général des Alpes-Maritimes, le 28 septembre 2009

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. ARCHITECTURE D’UN RESEAU D’ECLAIRAGE PUBLIC

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. DIAGNOSTIC INITIAL • Equipements - Installations dégradées, protections électriques inexistantes ou inadaptées - Luminaires vétustes, pollution lumineuse - Hétérogénéité des feux

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. DIAGNOSTIC INITIAL • Exploitation - Factures électriques importantes, forfaitaires - Abonnements mal dimensionnés, - Corrélation très incertaine entre les abonnements de chaque poste et leur présence physique sur le terrain - Aucun contrôle sur les opérations de maintenance et la facturation correspondante Coûts d’exploitation élevés et en forte augmentation chaque année

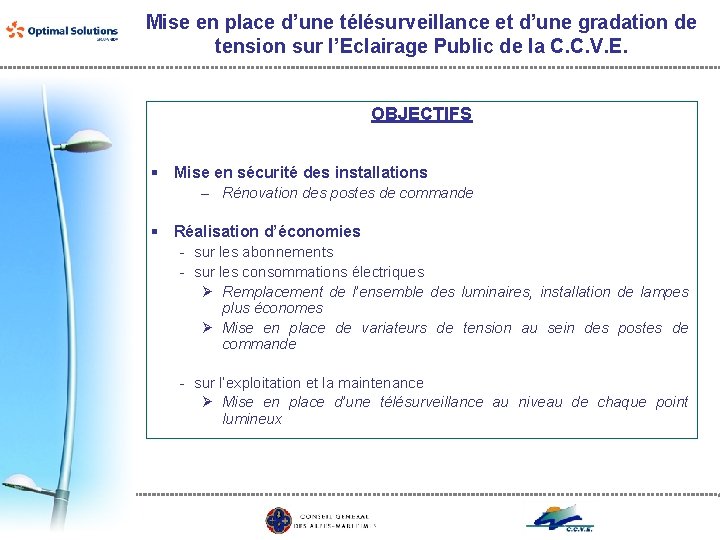

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. OBJECTIFS § Mise en sécurité des installations – Rénovation des postes de commande § Réalisation d’économies - sur les abonnements - sur les consommations électriques Ø Remplacement de l’ensemble des luminaires, installation de lampes plus économes Ø Mise en place de variateurs de tension au sein des postes de commande - sur l’exploitation et la maintenance Ø Mise en place d’une télésurveillance au niveau de chaque point lumineux

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Aménagements au niveau des luminaires : - Remplacement des luminaires vétustes par des lanternes à optique performante - Remplacement des lampes BF 150 W par des lampes SHP 70 W, plus économiques et plus durables - Mise en place d’un module de télésurveillance au sein de chaque lanterne pour la détection des défauts (dialogue CPL avec l’armoire)

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Aménagements au niveau des postes de commande : - Protections calibrées, horloges astronomiques - Variateurs de tension (abaissement de 220 V à 180 V) - Concentrateurs CPL et automates de télésurveillance (communication GSM avec l’exploitant)

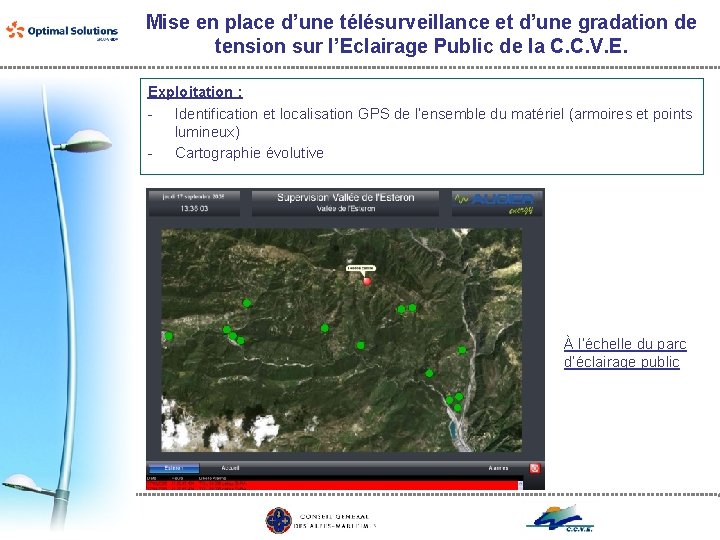

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Exploitation : - Identification et localisation GPS de l’ensemble du matériel (armoires et points lumineux) - Cartographie évolutive À l’échelle du parc d’éclairage public

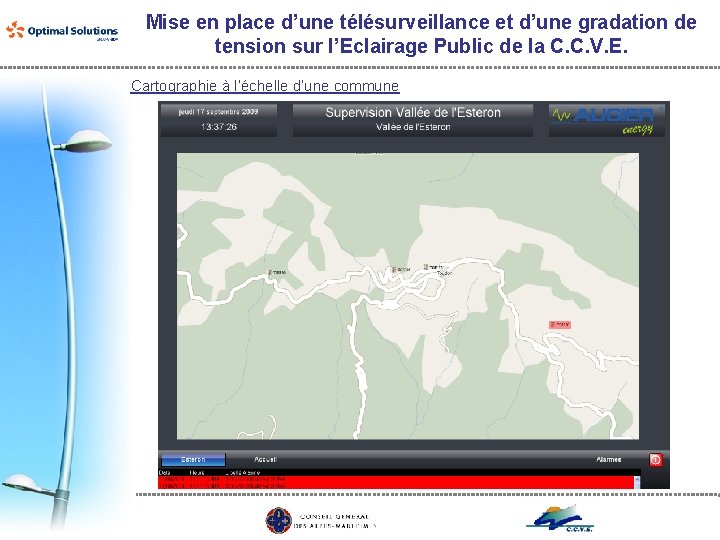

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Cartographie à l’échelle d’une commune

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Cartographie à l’échelle d’un poste de commande

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Supervision

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Communication directe avec une armoire

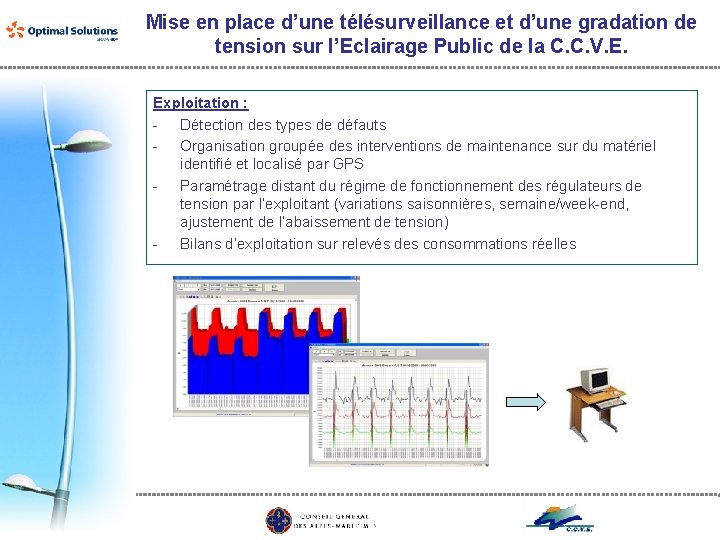

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. Exploitation : - Détection des types de défauts - Organisation groupée des interventions de maintenance sur du matériel identifié et localisé par GPS - Paramétrage distant du régime de fonctionnement des régulateurs de tension par l’exploitant (variations saisonnières, semaine/week-end, ajustement de l’abaissement de tension) - Bilans d’exploitation sur relevés des consommations réelles

Mise en place d’une télésurveillance et d’une gradation de tension sur l’Eclairage Public de la C. C. V. E. 1 ers résultats : - Sur les postes dont la télésurveillance est fonctionnelle, les économies générées sont de l’ordre de 40%. Autres bénéfices : - Les économies réalisées sur l’abaissement de puissance des lampes SHP, - Les économies réalisées sur les abonnements (ajustés en fonction des besoins réels de chaque poste), - Les économies réalisées sur la maintenance (rationalisation des interventions, matériel neuf et sous garantie) - Les recettes perçues dans le cadre du versement des Certificats d’Economies d’Energie Réception technique mi-octobre Inauguration début novembre
