OPERASI PERKALIAN Dibanding operasi dan mempunyai kompleks baik

OPERASI PERKALIAN

• Dibanding operasi + dan -, mempunyai kompleks baik dari Hardware dan Software. • Coba dikalikan 1011 X 1101 = … ? ? ?

Operasi perkalian pada bilangan integer un-sign

Diagram operasi perkalian

Rule Algoritma : Control Logic membaca bit-bit multiplier satu persatu. 1. Jika bit Q 0 = 1, maka multiplikan ditambahkan ke reg A (perintah ADD) Setelah itu seluruh bit pada reg C, A, Q digeser kekanan 1 bit ( perintah SHIFT) 2. Bila Q 0=0, maka hanya perintah SHIFT saja, tidak terjadi penambahan.

Contoh Perkalian pada Bilangan Unsign 1011 X 1101 = … ? ? ? Nilai 1101 disimpan dalam register Q sebagai Multiplier. Nilai 1011 disimpan dalam register M sebagai Multiplikan.

Contoh Hasil C 0 A 0000 Q 1101 inisialisasi nilai 0 0 1011 0101 1110 ADD SHIFT ----- siklus 1 0 0010 1111 SHIFT 0 0 1101 1111 0110 1111 1 0 0001 1000 1111 Product di reg A dan Q ADD SHIFT ---- siklus 2 ---- Siklus 3 ADD SHIFT ----- siklus 4

• Algoritma di atas, hanya digunakan untuk bilangan Unsign (Tidak Bertanda). • Untuk bilangan Bertanda (Sign), yaitu Bilangan dengan komplemen-2, perlu ALGORITMA BOOTH. Contoh : 1101 bilangan unsign senilai dgn 13 d 1101 bilangan komplemen 2 senilai dgn -3 d

Algoritma Booth 1. Multiplier dan Multiplikan di reg Q dan M 2. Terdapat 1 reg di sebelah kanan Q 0 sehingga Q 3 Q 2 Q 1 Q 0 Q-1 3. Hasil perkalian muncul di reg A dan Q 4. Reg A dan Q-1 diinisialisasi Nol 5. Contol Logic mengecek bit pada Q 0 dan Q-1 a. Bila sama (1 dan 1 atau 0 dan 0), maka bit pada reg A, Q, Q-1 digeser kekanan 1 bit. (perintah SHIFT saja). b. Bila BEDA 1 dan 0 maka multiplikan ditambahkan ke reg A, lalu SHIFT – insert di Q 3 dng bit 1 0 dan 1 maka multiplikan dikurangi dengan A, lalu SHIFT. – insert di Q 3 dng bit 0

Contoh jika Q = 0011 ( 3 des) dan M = 1001 (-7 des) A 0000 1001 1100 Q 0011 1001 Q-1 0 0 1 initial A+M SHIFT --- siklus 1 1110 0100 1 SHIFT ---- siklus 2 0101 0010 0100 1010 1 0 A-M SHIFT ---- siklus 3 0001 0101 0 SHIFT ----- siklus 4

Contoh • Pada Bilangan Un. Sign 1101 x 0110. Pada Bilangan Sign(Komplemen 2) 1010 x 0101

• 128 64 32 16 8 4 2 1 • 32 • 1 0 0 0 1 0 = -30 • dimana +30 = 11110 komplemen 1 = 00001 Komplemen 2 = 00010 JADI SALAH CING Untuk data 8 bit == >>> +30 = 00011110 -30 = ……. . ? ? komplemen 1 = 11100001 ---- komplemen 2 = 11100010

OPERASI PEMBAGIAN • Kebalikan dari perkalian, • pembagian (Division) adalah suatu bentuk dari pengurangan yang dilakukan berulang-ulang. • proses ini juga dapat dilakukan pada rangkaian logika dengan cara pengurangan dan penggeseran ke kiri (menggunakan shift left register).

Berikut adalah aturan dari pembagian: • Kurangkan bilangan pembagi (Divisor) dari MSB bilangan yang akan dibagi (Dividend), lihat hasil pengurangan. Bila hasilnya 1 atau positif : • Berarti hasil pembagian (Product) adalah 1. Setelah itu hasil pengurangan digeser ke kiri satu bit, dan dimulai lagi pengurangan oleh bilangan pembagi (Divisor).

Bila hasilnya 0 atau negatif : • Berarti hasil pembagian (Product) adalah 0. Dalam hal ini sebelum digeser ke kiri harus ditambah dulu dengan bilangan pembagi (Divisor). • Setelah digeser ke kiri satu bit, dimulai lagi proses pengurangan oleh bilangan pembagi. • Pengurangan oleh bilangan pembagi dilakukan dengan penjumlahan komplemen 2. • Bila dalam penjumlahan tersebut terdapat pindahan (Carry), maka carry tersebut diabaikan.

FLOWCHART PROSES PEMBAGIAN START DIVIDENT + (-DIVISOR) PROSES PEMBA GIAN =0? Y PRINT “ HASIL BAGI” T GESER KEKIRI SATU BIT Y HASIL BAGI = 1? T DIVIDENT + DIVISOR END

Perhatikan contoh berikut : 1010 : 410 = 10102 : 1002 Tambah dgn bil. pembagi Catatan : Karena ada hasil pengurangan yang negatif, maka digit yang dihasilkan setelah itu adalah digit pecahan, sehingga hasil yang benar 10, 12 atau 2, 510.

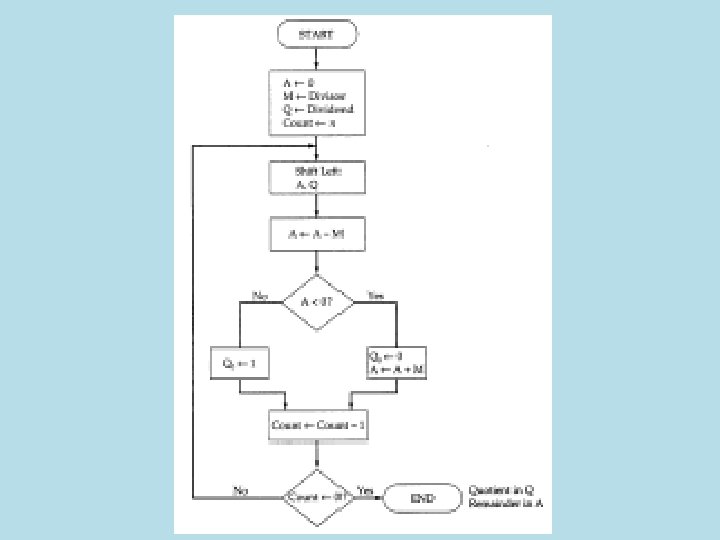

Integer Division • Once you have committed to implementing multiplication, implementing division is a relatively easy next step that utilizes much of the same hardware • Want to find quotient, Q, and remainder, R, such that D=Qx. V+R • Restoring division for unsigned integers o Algorithm adapted from the traditional “pen and paper” approach o Algorithm is of time complexity O(n) for n-bit dividend o Uses essentially the same ALU hardware as the Booth multiplication algorithm • » Adder / subtractor unit • » Double wide shift register AQ that can be shifted to the left • » Register for the divisor • » Control logic

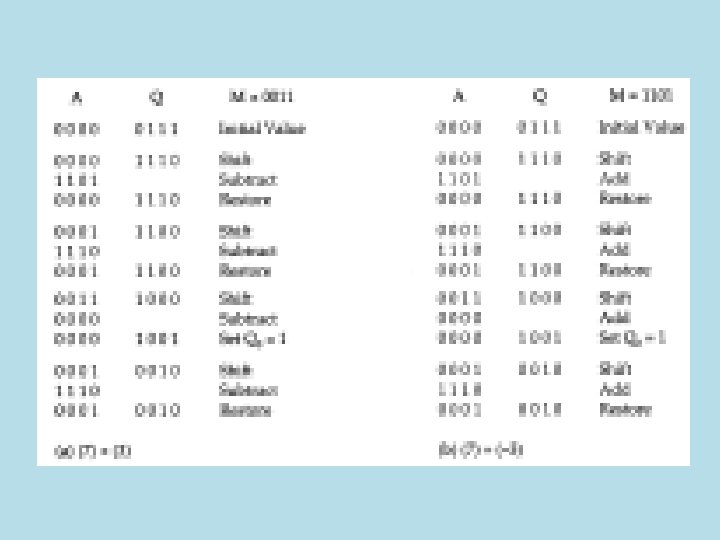

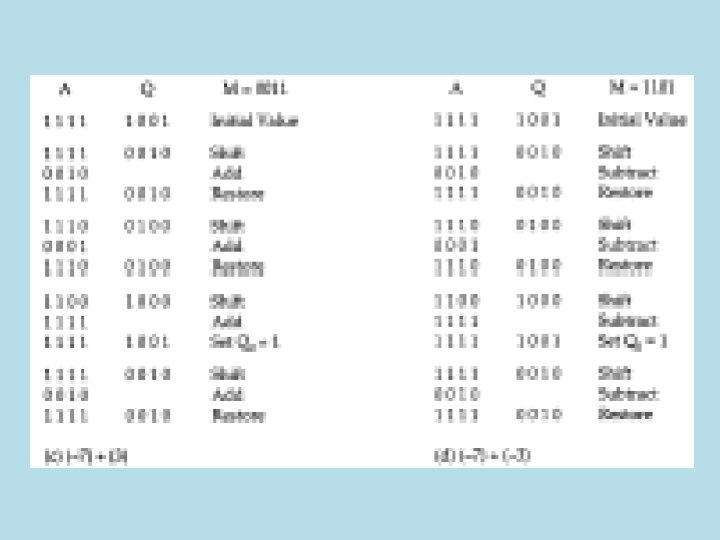

• For two’s complement numbers, must deal with the sign extension “problem” • Algorithm: o Load M with divisor, AQ with dividend (using sign bit extension) o Shift AQ left 1 position o If M and A have same sign, A<--A-M, otherwise A<--A+M o Q 0<--1 if sign bit of A has not changed or (A=0 AND Q=0), otherwise Q 0=0 and restore *A o Repeat shift and +/- operations for all bits in Q o Remainder is in A, quotient in Q » If the signs of the divisor and the dividend were the same, quotient is correct, otherwise, Q is the 2’s complement of the quotien
