OPERASI PEMELIHARAAN SISTEM DISTRIBUSI 1 KOMPONEN SISTEM DISTRIBUSI

OPERASI & PEMELIHARAAN SISTEM DISTRIBUSI 1

KOMPONEN SISTEM DISTRIBUSI 1. a. Reservoar, gravitasi/pompa b. Menara Distribusi, gravitasi 2. Jaringan Distribusi: a. Pipa primer b. Pipa sekunder c. Pipa tertier d. Pipa pelanggan. 12/4/2020 2

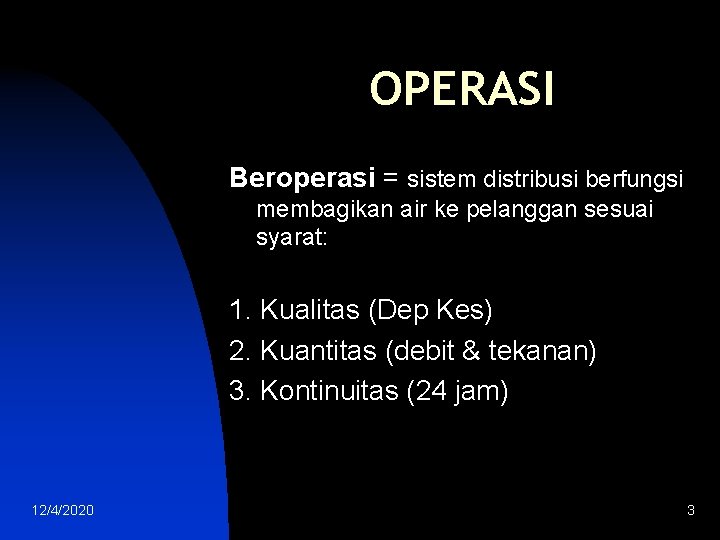

OPERASI Beroperasi = sistem distribusi berfungsi membagikan air ke pelanggan sesuai syarat: 1. Kualitas (Dep Kes) 2. Kuantitas (debit & tekanan) 3. Kontinuitas (24 jam) 12/4/2020 3

PEMELIHARAAN termasuk INSPEKSI & TESTING Inspeksi: pengamatan visual Testing: diuji-coba Pemeliharaan: berkala sesuai spesifikasi 12/4/2020 4

PEMELIHARAAN Tujuan: a. operasi tidak terganggu b. tidak membahayakan c. efisiensi 1. Terjadwal, sesuai dengan spesifikasi. 2. Tidak terjadwal / perawatan, tidak terduga (darurat, bencana alam dll) 12/4/2020 5

LIMA DASAR 1. Keselamatan 2. Keamanan 3. Kemudahan a. pemasangan b. pemakaian/pengoperasian c. pemeliharaan 4. Keindahan (panca indera) 5. Ekonomis / murah 12/4/2020 6

SUMBER DAYA 1. Petugas sesuai komponen 2. Material & peralatan sesuai komponen & spesifikasi 3. Form 2: jadwal, petugas, material, peralatan sesuai dengan spesifikasi 12/4/2020 7

DATA AWAL/DASAR 1. Peta jaringan distribusi 2. As-Built drawing 3. Spesifikasi (pipa, katup dll) 4. Form 2 isian (laporan) 5. Arsip sesuai urutan waktu 6. Instansi terkait dengan jalur pipa 12/4/2020 8

PETA JARINGAN 1. Peta seluruh daerah distribusi = peta umum (tata guna lahan, kontur / elevasi)+ jalur pipa 2. Peta zona distribusi = peta detail (D, katup 2 zona &antar zona, meter zona) 3. Peta pelanggan = lebih detail sampai bentuk lahan & pipa dinas) 12/4/2020 9

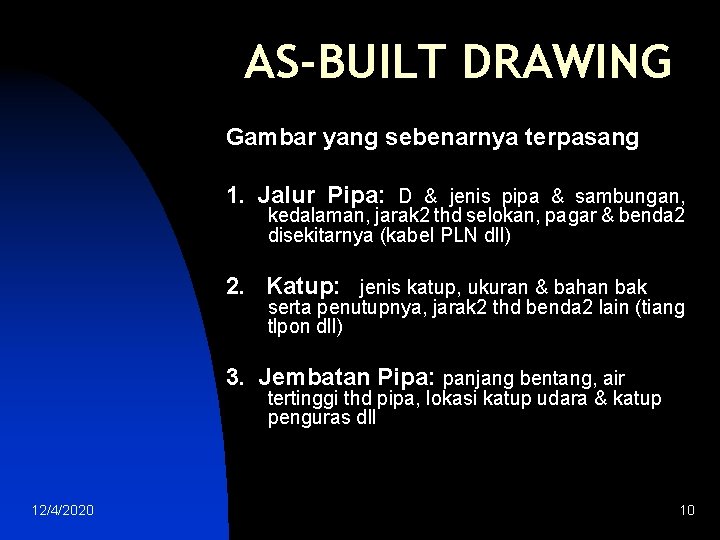

AS-BUILT DRAWING Gambar yang sebenarnya terpasang 1. Jalur Pipa: D & jenis pipa & sambungan, kedalaman, jarak 2 thd selokan, pagar & benda 2 disekitarnya (kabel PLN dll) 2. Katup: jenis katup, ukuran & bahan bak serta penutupnya, jarak 2 thd benda 2 lain (tiang tlpon dll) 3. Jembatan Pipa: panjang bentang, air tertinggi thd pipa, lokasi katup udara & katup penguras dll 12/4/2020 10

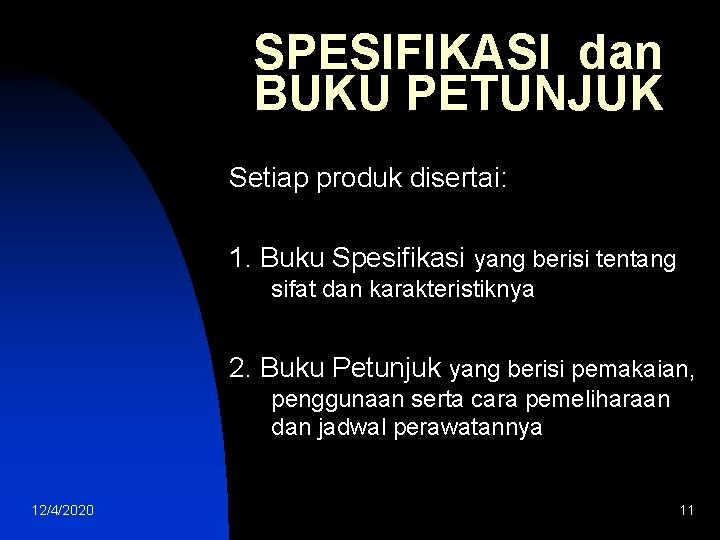

SPESIFIKASI dan BUKU PETUNJUK Setiap produk disertai: 1. Buku Spesifikasi yang berisi tentang sifat dan karakteristiknya 2. Buku Petunjuk yang berisi pemakaian, penggunaan serta cara pemeliharaan dan jadwal perawatannya 12/4/2020 11

FORM ISIAN Formulir isian terdiri dari berbagai penugasan pemeliharaan dan perawatan, waktu/tanggal beserta bahan, peralatan dan tenaga yang diperlukan. Form isian dapat juga berupa laporan pekerjaan yang sudah dilaksanakan. 12/4/2020 12

ARSIP Semua dokumen berupa gambar, spesifikasi & petunjuk material, foto, rekaman video, form 2 pemeliharaan/ perawatan dll yang sejenis harus disimpan sesuai tahun, bulan dan tanggalnya. 12/4/2020 13

INSTANSI TERKAIT 1. Dinas PU: jalan (lintasan), perairan (jembatan pipa) 2. PLN: kabel bawah tanah 3. TELKOM: kabel bawah tanah 4. GAS: pipa gas alam 5. DISHUB: pengaturan kendaraan 6. POLRI: pengaturan lalin 12/4/2020 14

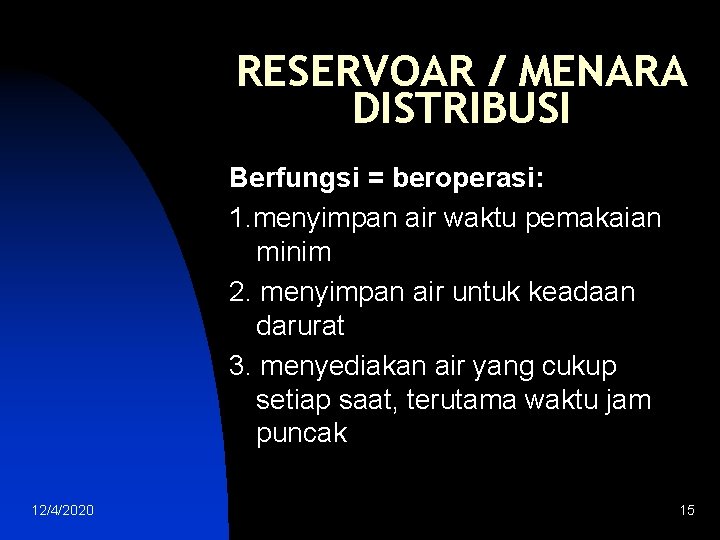

RESERVOAR / MENARA DISTRIBUSI Berfungsi = beroperasi: 1. menyimpan air waktu pemakaian minim 2. menyimpan air untuk keadaan darurat 3. menyediakan air yang cukup setiap saat, terutama waktu jam puncak 12/4/2020 15

KOMPONEN RESERVOAR 1. Pipa masuk 2. Pipa keluar & katup 3. Pipa peluap & mangkok 4. Pipa penguras & katup 5. Ven 6. Manhole 7. Penunjuk muka air/ meter air 12/4/2020 16

JARINGAN DISTRIBUSI Berfungsi = beroperasi 1. Membagikan air ke pelanggan sesuai syarat 3 K 2. Siaga untuk keadaan darurat (kebakaran, mobil tangki distribusi) 12/4/2020 17

KOMPONEN JARINGAN DISTRIBUSI 1. Pipa (berbagai jenis bahan & sambungan) 2. Katup (gate valve) 3. Katup udara (air valve) 4. Katup penguras (washout) 5. Hidran kebakaran 6. Katup pelepas tekanan 7. Katup pengurang tekanan 8. Jembatan pipa 9. Sifon pipa 12/4/2020 18

KATUP (GATE VALVE) Fungsi: hanya menutup/membuka aliran (100%) bukan mengatur aliran Penempatan: di setiap pencabangan 2 pada Tee 3 pada Cross Cara membuka / menutup: hati 2 & sangat pelan 2 Mulai D 600 keatas dilengkapi by-pas valve 12/4/2020 19

KATUP UDARA (AIR VALVE) Jenis: 1 bola untuk D 400 kebawah 2 bola untuk di atas D 400 Fungsi: mengeluarkan udara/gas dari dalam pipa Penempatan: titik tertinggi di jaringan pipa & jembatan pipa 12/4/2020 20

KATUP PENGURAS (WASH OUT) Fungsi: membuang endapan Penempatan: titik terendah jaringan dan sebelum / sesudah jembatan pipa Pencabangan Tee di titik terendah: Satu katup menutup aliran dan satu katup membuang endapan 12/4/2020 21

HIDRAN KEBAKARAN Fungsi: 1. mengeluarkan air untuk mobil pemadam kebakaran 2. tempat mengecek tekanan jaringan Penempatan: a. pipa di atas D 100 b. tidak pada persimpangan jalan c. mudah dicapai mobil pemadam kebakaran 12/4/2020 22

PRV (Pressure Reducing Valve) PRV = katup pengurang tekanan, suatu rangkaian beberapa katup dll Fungsi: mengurangi tekanan di pipa distribusi Penempatan: pada setiap perbedaan elevasi 40 m di pipa distribusi 12/4/2020 23

KATUP PELEPAS TEKANAN Katup pelepas tekanan = pressure relief valve Fungsi: melepaskan tekanan berlebih dari tekanan yang sudah ditetapkan Penempatan: seperti PRV 12/4/2020 24

CONTOH PEMELIHARAAN TERPADU Inspeksi: patroli jalur pipa Testing: a. katup ditutup & dibuka kembali b. hidran kebakaran dibuka & test tekanan pipa Pemeliharaan: pelumasan ulir katup & hidran kebakaran Form 2 terkait: diisi 12/4/2020 25

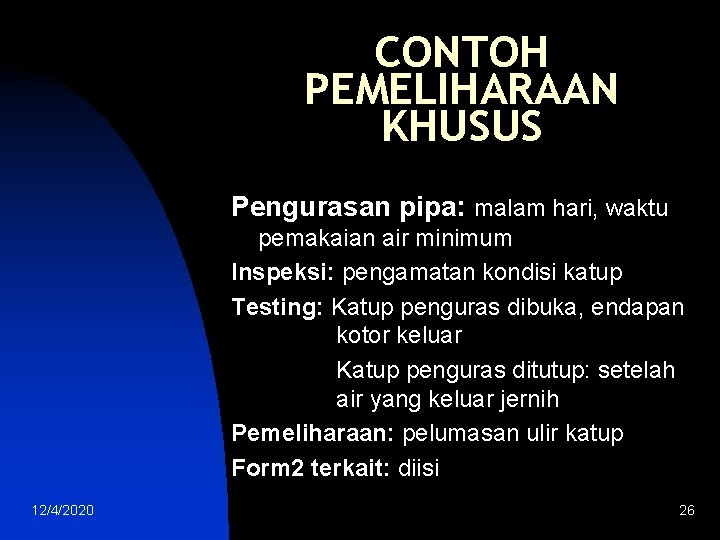

CONTOH PEMELIHARAAN KHUSUS Pengurasan pipa: malam hari, waktu pemakaian air minimum Inspeksi: pengamatan kondisi katup Testing: Katup penguras dibuka, endapan kotor keluar Katup penguras ditutup: setelah air yang keluar jernih Pemeliharaan: pelumasan ulir katup Form 2 terkait: diisi 12/4/2020 26
