Open Source Software в составе Win. CC OA Software Open Source [Yes/No] ACE - V 4. 5 AS-subset YES lodash - 2. 4. 1 YES ACE - V 6. 2. 0 - ACE only YES Magical. Record - Version 2. 2 YES AGENT++ - 4. 0. 2 YES Microsoft. NET Framework - 4. 6. 1 NO Angular. JS - 1. 2. 26 YES Open. CV - 3. 1 YES angular-resource - 1. 2. 26 YES Open. SSL - 1. 0. 2 h YES angular-ui bootstrap - 0. 11. 2 YES Pictureflow - 0. 1. 0 YES angular-ui-router - 0. 2. 11 YES Qt everywhere commercial (for ETM only) - 5. 5. 0 NO Apache XML-RPC - 2. 0. 1 YES qxmpp - 0. 9. 3 YES Bootstrap - 3. 2. 0 YES R (Subset for Smart Scada - ETM only) - 2. 3. 1 YES bzip 2 - 1. 0. 6 YES Raima Database Manager - V 4. 5 NO C++ based OPC UA Client/Server SDK Bundle - 1. 5. 0 NO Reachability - 2013. 07. 05 YES D 3 - 3. 4. 13 YES SDL - Simple Direct. Media Layer - V 1. 2. 4 YES Direct. X SDK - November 2008 NO send. Email - V 1. 56 YES DNP 3 Source Code Library - 2007 (PVSS) NO Shinobi. Charts - 2013. 06 NO FFmpeg - 2. 8. 5 YES Slickgrid - 2. 2 YES grunt - 0. 4. 5 YES SNMP++ - 3. 3. 4 YES g. SOAP Commercial Edition - 2. 8. 10 NO socketpair - 2014 -02 -12 YES hidapi - 0. 7. 0 YES STX B+ Tree C++ Template Classes - 0. 9 YES j. Query - 2. 1. 1 YES TMW IEC 61850 Source Code Library - 10. 1 NO libjpeg - 6 b YES XBPage. Curl - 30. 04. 2013 YES libjpeg-turbo - 1. 3. 0 YES XMLRPC-i. OS - 2011. 07. 01 YES libqrencode - 3. 4. 3 YES zlib - 1. 2. 3 YES libsmi - 0. 4. 8 YES fw. Web. View. Plus NO Unrestricted © Siemens AG 2017 Page 14 RC-RU DF FA

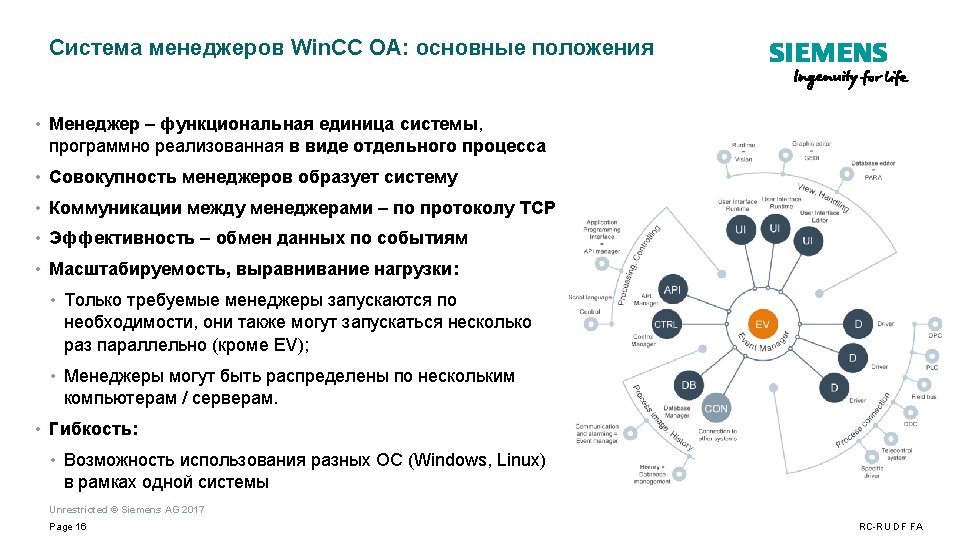

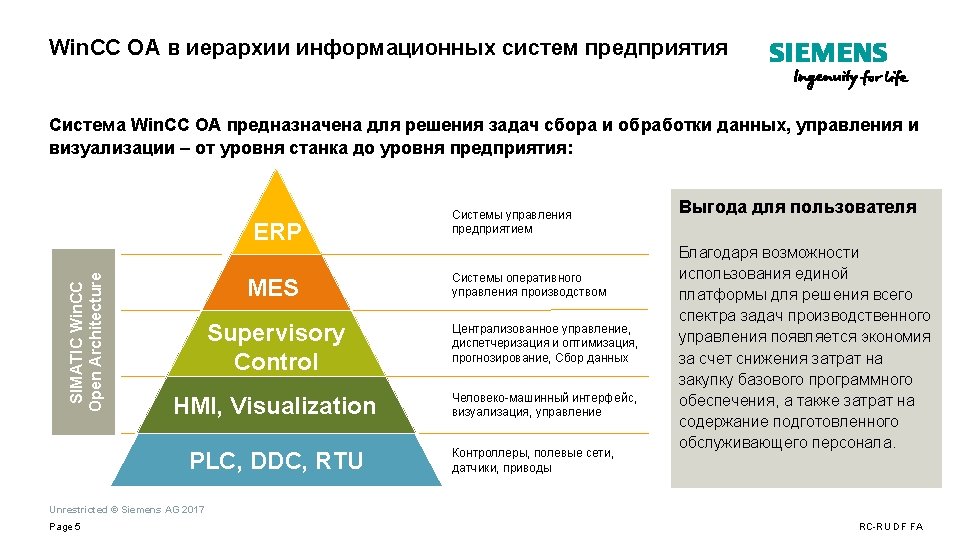

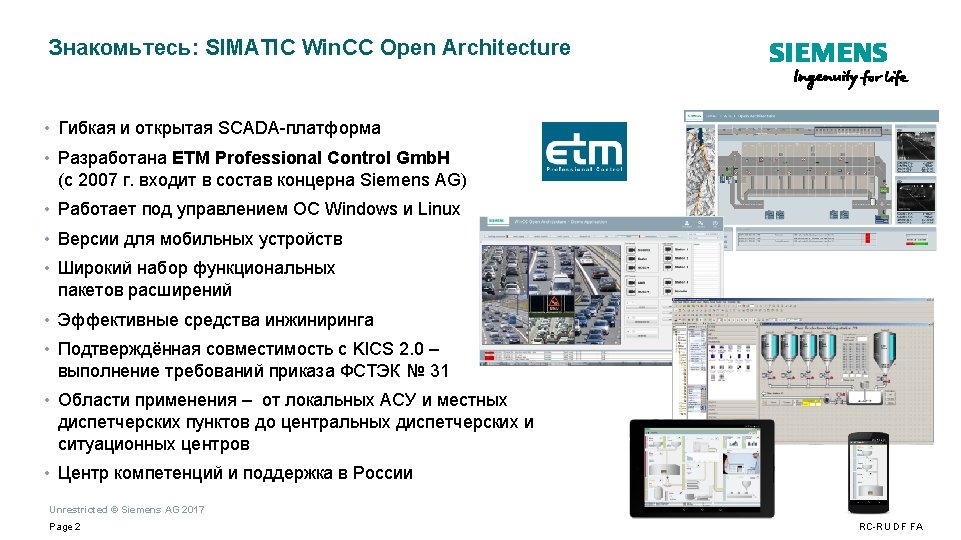

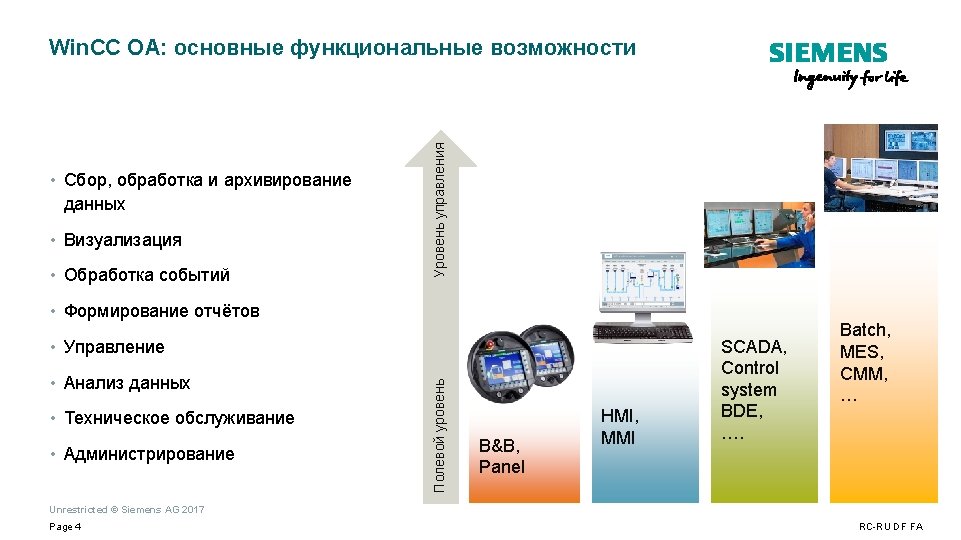

Менеджеры: функциональные уровни UI UI UI Userinterface Editor Userinterface Runtime Визуализация, управление Runtime = UI, Грфический редактор = GEDI, редактор базы проекта = PARA CTRL API Обработка, сценарии Controlmanager API-Manager Сценарии = Control, Application Programming Interface = API Manager DB EV DIST Database. Manager Eventmanager Connection to other systems D Driver Образ процесса, история Коммуникации и сообщения = Event Manager, История = DB Manager Интерфейс к процессу Драйверы связи с ПЛК, полевые шины, телеметрия, спец. драйверы Unrestricted © Siemens AG 2017 Page 17 RC-RU DF FA

Взаимодействие менеджеров в реальной системе UI UI UI User Interface Editor User Interface Runtime RDBM Standard Relational DB Внешние системы отчётности и анализа данных OLE DB Access Provider Ctrl ADO Interface Control Manager VA VA VA Value Archive RDB API Manager Reporting RM COM Reporting Manager MS-COM Interface DB EV Database Manager Event Manager Distribution Manager REDU Redundancy Manager RDB Archive Manager Внешние системы Unrestricted © Siemens AG 2017 Page 18 Multiplexing Proxy Excel Reporting DIST Archive Value Archive ORACLE MPX CTRL SOAP D D D OPC Server OPC Client Modbus Profibus TCP/IP, MPI OPC Server Ethernet Связь с другими системами Win. CC OA в распределённых конфигурациях Резервированные системы Win. CC OA SIMATIC S 7 Fieldbus RC-RU DF FA

Распределённые системы: взаимодействие менеджеров System 1 • Обмен данными между подсистемами в Win. CC OA обеспечивается модулем Distribution manager (DISTменеджером), работающим по протоколу TCP. • DIST-менеджер должен быть запущен в каждой подсистеме. • Обмен данными по событиям снижает нагрузку на сеть. • Передача данных только по запросу. • Сетевые соединения могут быть резервированными. • Возможно соединение до 2 048 подсистем. Operator 2 Operator 1 System 2 Operator 1 Operator 2 UI UI User interface Runtime UI UI Userinterface Runtime Server 2 Server 1 CTRL Control. Manager EV Server Event. Manager System 3 Single Machine Station CTRL Control. Manager UI User interface CTRL Controlmanager DB Database. Manager Runtime EV Event. Manager DB DIST Distribution Manager DB Database. Manager EV Event. Manager DIST REDU Redundancy Manager DIST Distribution Manager DIST CTRL Control. Manager EV Event. Manager DB Distribution Manager D D Driver Database. Manager Distribution Manager D Driver Local Area Network TCP Unrestricted © Siemens AG 2017 Page 21 RC-RU DF FA

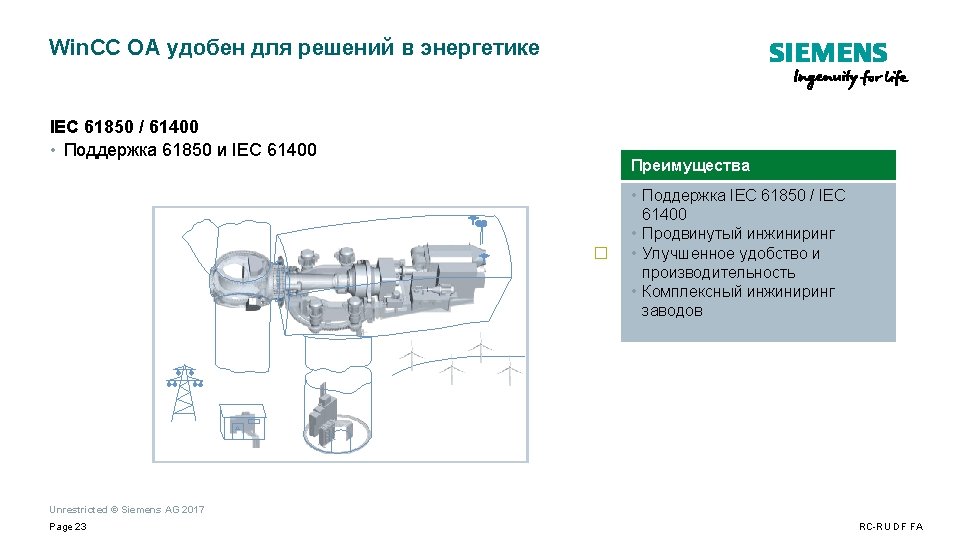

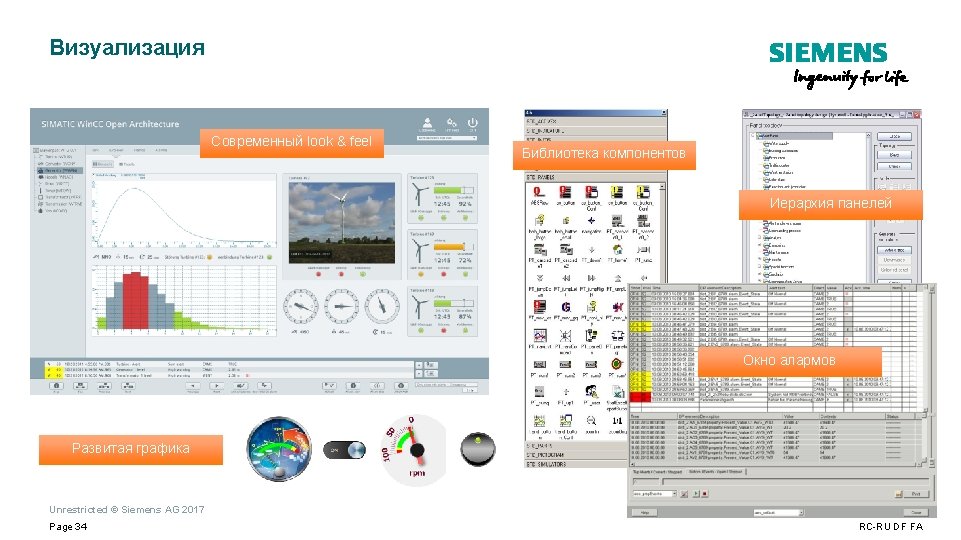

Коммуникации: поддержка стандартных протоколов • ОРС: • OPC UA (Client and Server) • OPC Data Access (Client and Server) • OPC Alarms & Events (Client and Server) • OPC Historical Data Access (Client and Server) • Драйверы систем телемеханики: • IEC 61850 / IEC 61400 • SINAUT • DNP 3 • IEC 60870 -5 -101, -104 • Драйверы TCP/IP: • Industrial Ethernet S 7 • Modbus TCP • Ethernet/IP • S-Bus • Teleperm Unrestricted © Siemens AG 2017 Page 22 RC-RU DF FA

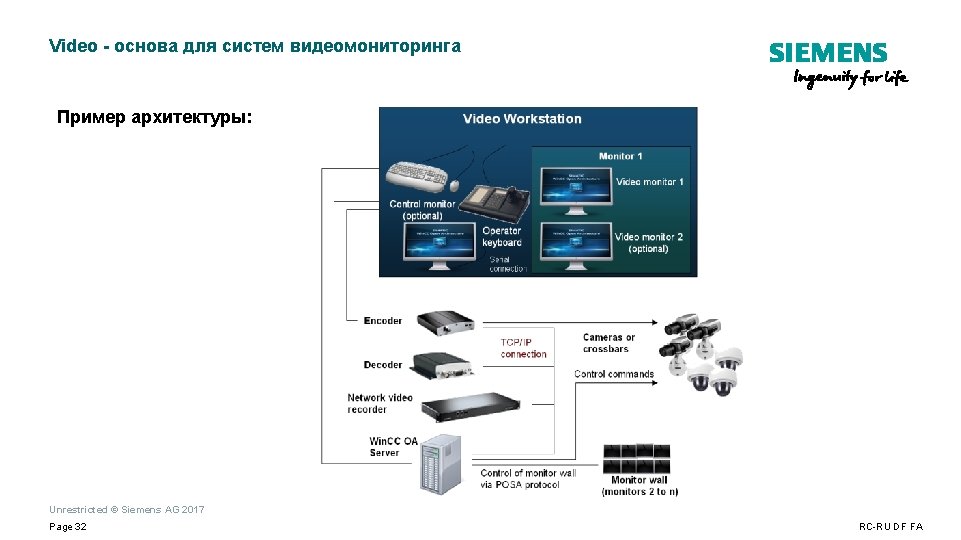

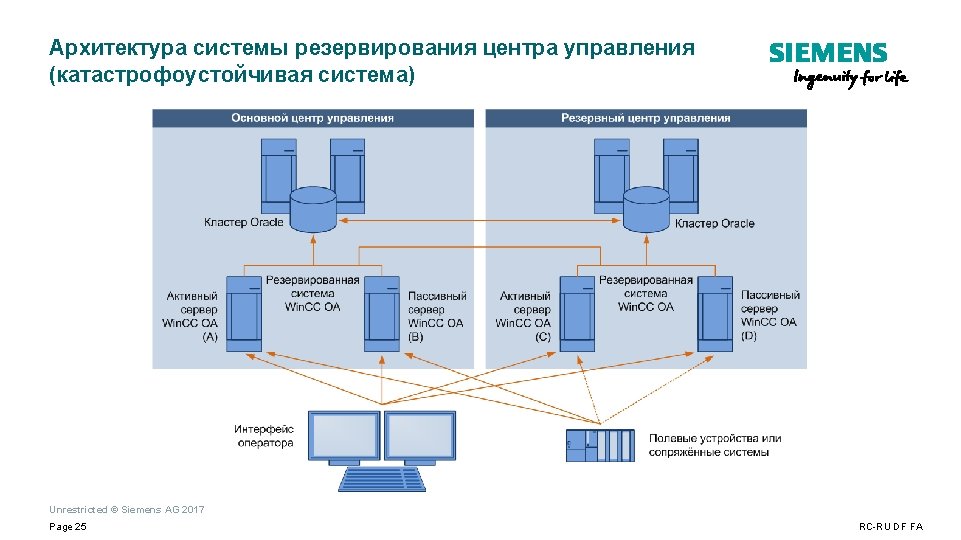

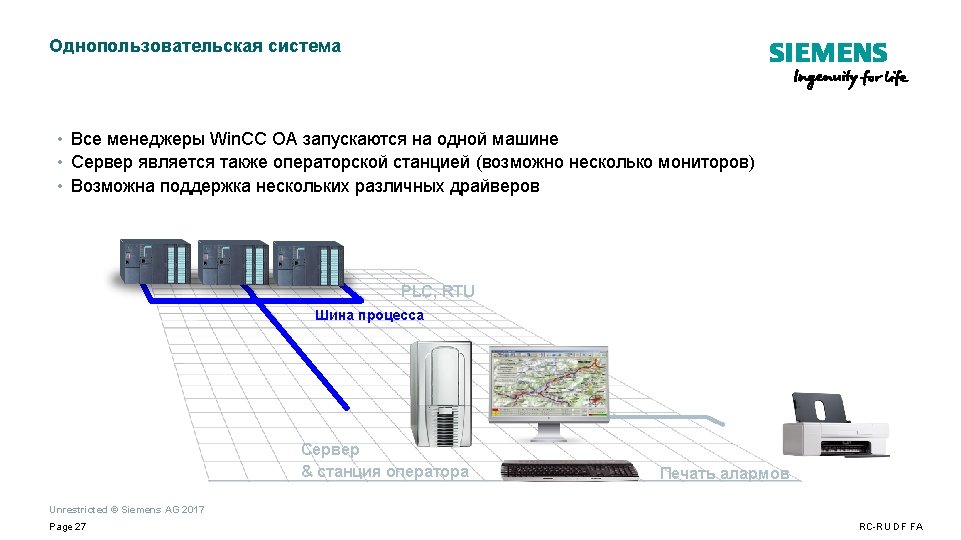

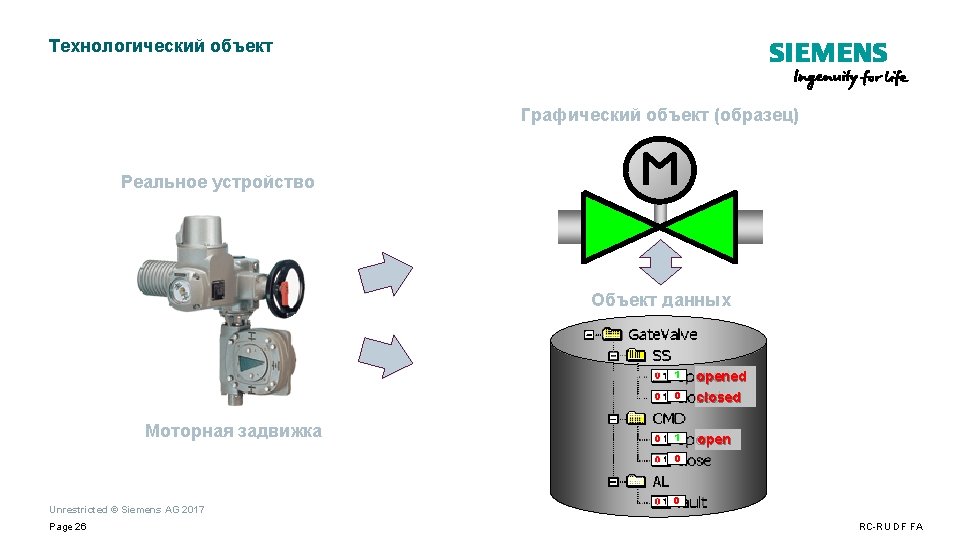

Коммуникации: возможности обмена данными с внешними системами Networks / Internet • TCP, SSL • HTTP (Web) • SNMP versions 1, 2, 3 • etc. Database • ADO • ODBC • OLE-DB • etc. Serial communications • V 24 / RS 232 • etc. Web Services • XML RPC • JSON • SOAP • etc. Software • COM • Active. X • XML • etc. Unrestricted © Siemens AG 2017 Page 33 RC-RU DF FA

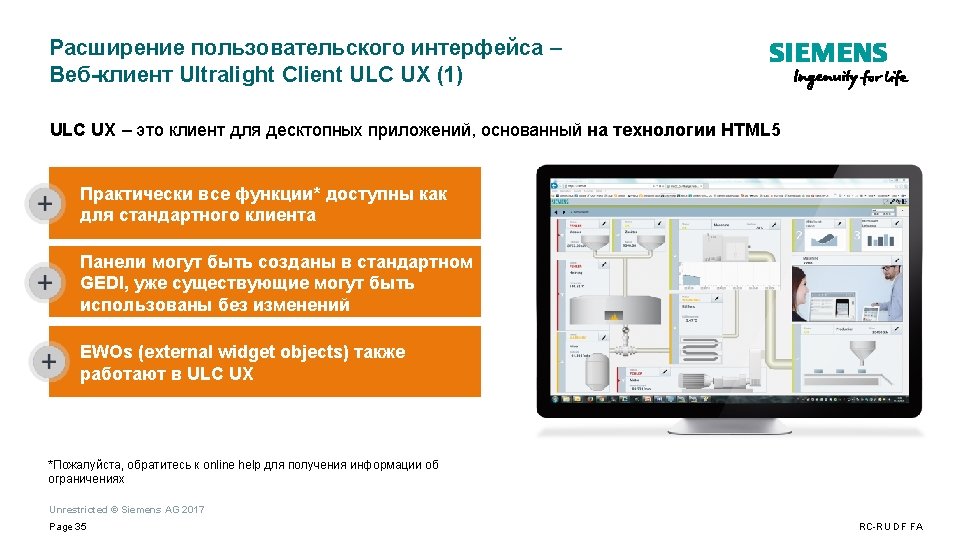

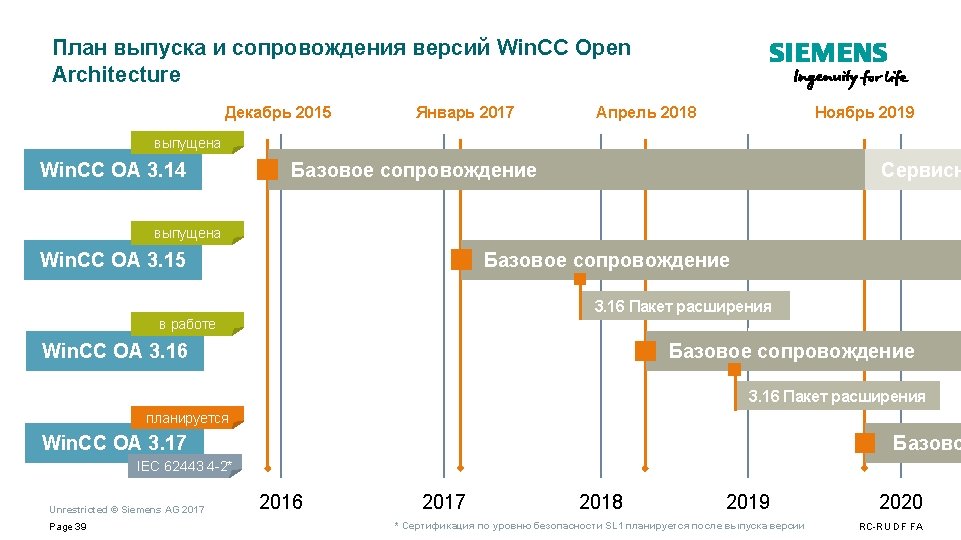

Поддерживаемые ОС и приложения в Win. CC OA V 3. 15 • • Windows 7 64 bit Windows 10 64 bit Windows Server 2008 R 2 64 bit Windows Server 2012 R 2 64 bit Red. Hat Enterprise Linux 7. 2 64 bit Cent. OS 7. 2 64 bit new Open. SUSE Leap 42 64 Bit new SLES 12. 1 64 Bit • • Oracle 12. 1. 0. 1 & 12. 1. 0. 2 (12 c) VMware ESXi 5. 5 VMware ESXi 6 new v. Sphere HA Cluster Unrestricted © Siemens AG 2017 Page 37 RC-RU DF FA

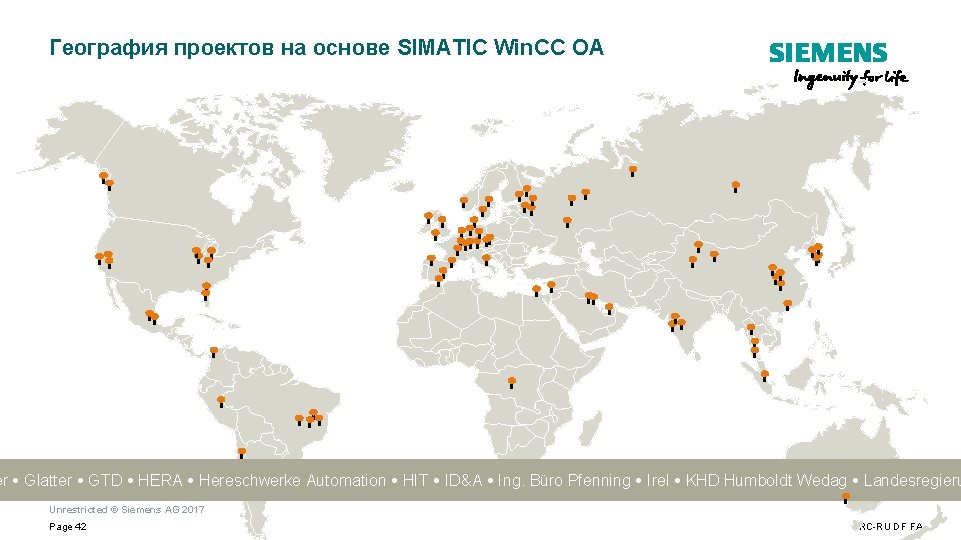

География проектов на основе SIMATIC Win. CC OA er Glatter GTD HERA Hereschwerke Automation HIT ID&A Ing. Büro Pfenning Irel KHD Humboldt Wedag Landesregieru Unrestricted © Siemens AG 2017 Page 42 RC-RU DF FA

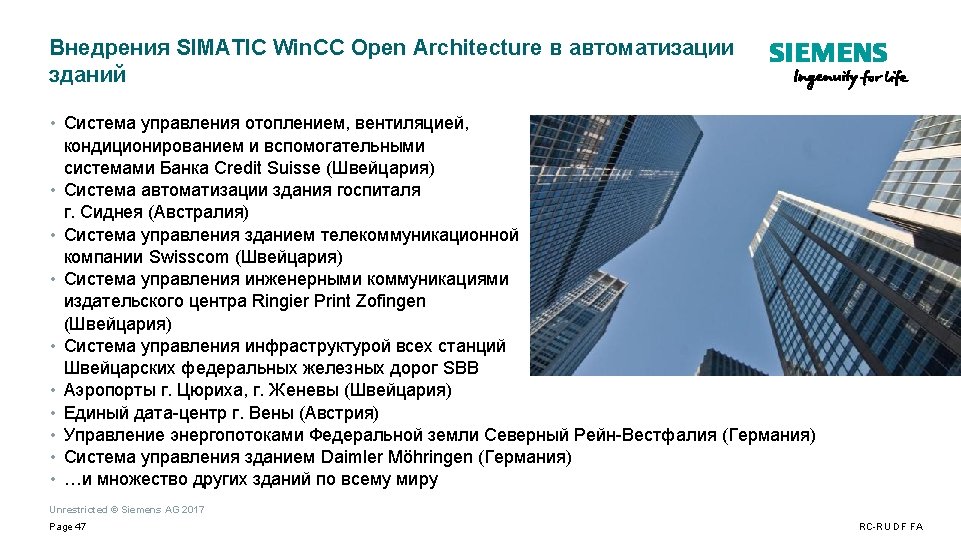

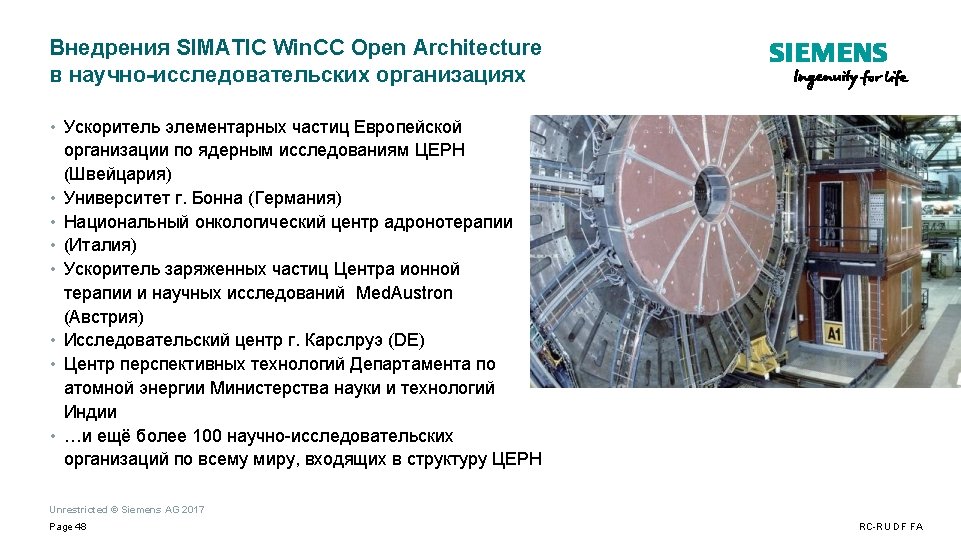

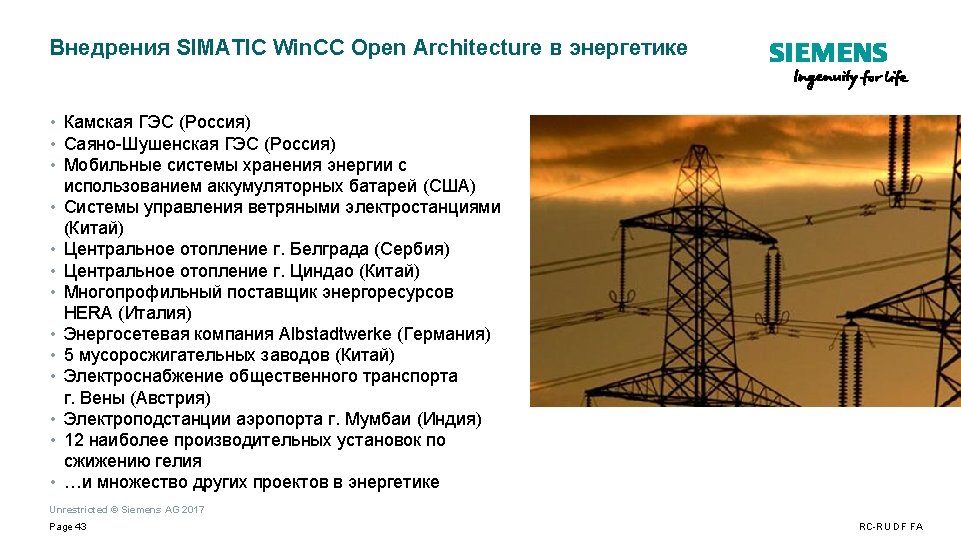

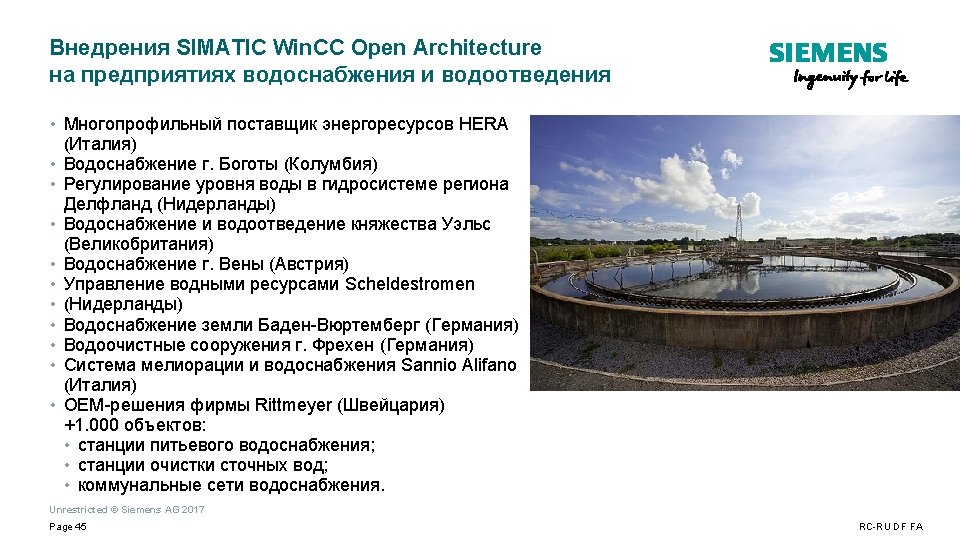

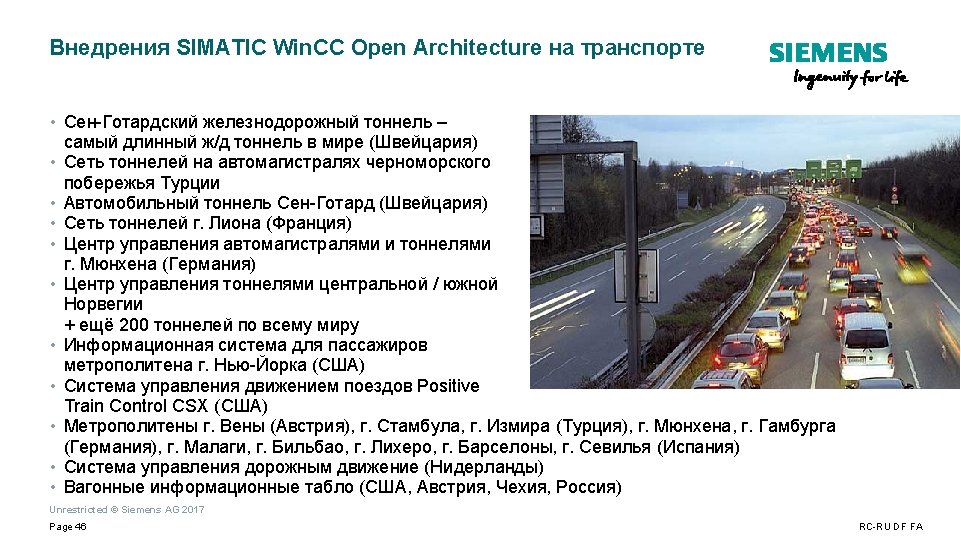

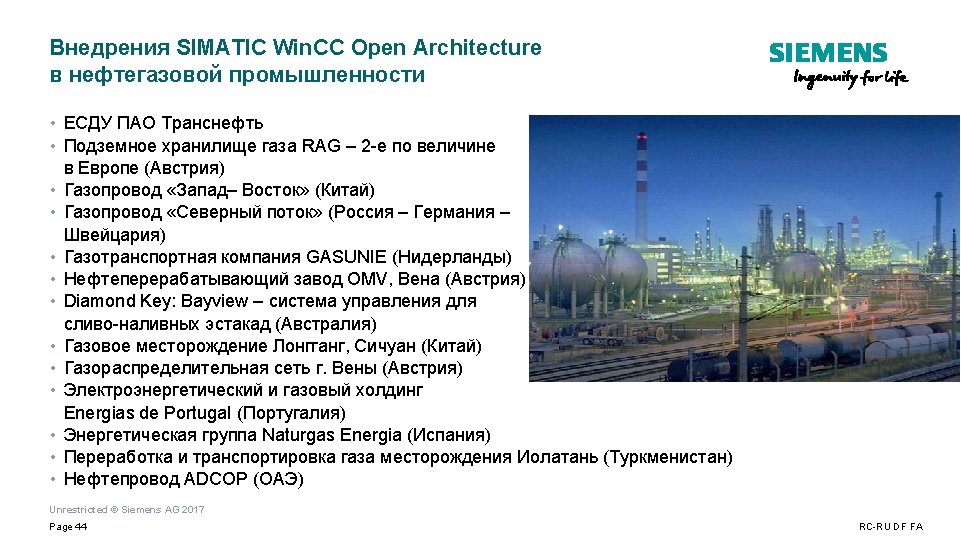

Решения SIEMENS на основе SIMATIC Win. CC Open Architecture Siemens Oil & Gas Решение для нефтепровода IPIC (ОАЭ) Siemens Building Technologies Siemens Mobility MM Siemens ITS Система Positive train control Толлинговые системы Решения для тоннелей и автомагистралей Продукт Desigo CC Siemens Mobility UT Siemens Mobility RE Siemens LMV Решение для пассажирских вагонов Решение SITRAS RSC Продукт Sentron Powermanager Продукт SIMARIS CONTROL Unrestricted © Siemens AG 2017 Page 50 RC-RU DF FA

Контакты ETM professional control Gmb. H – Дочерняя компания концерна Siemens Марктштрассе 3, 7000 Айзенштадт, Австрия Тел. : +43 (2682) 741 -0 Факс: +43 (2682) 741 -52555 E-Mail: wincc_oa. at@siemens. com ООО «Сименс» Департамент «Цифровое производство» Отдел «Автоматизация дискретного производства» Тел: +7 (495) 737 -2441 E‑mail: dfpd. ru@siemens. com E‑mail: winccoa. ru@siemens. com/wincc-open-architecture Unrestricted © Siemens AG 2017 Page 51 RC-RU DF FA
