Vorab: n n n Alle Gewinde sind normale Rechtsgewinde Die Schrauben für den Bremsattelträger und Bremssattel müssen mit Gewindekleber gesichert werden. Benötigetes Werkzeug (-größe) ist auf den Bildern ersichtlich Wer nur Beläge wechseln will, geht gleich zu Folie 31 Bremsscheibe, Achslager und ABS-Ring gibt es als ein Ersatzteil. Es gibt schon eine Beschreibung für den Zafira: http: //www. langzeittest. de/opel-zafira/technik/bremsbelaegehinten. php Bremsreparatur hinten rechts 2

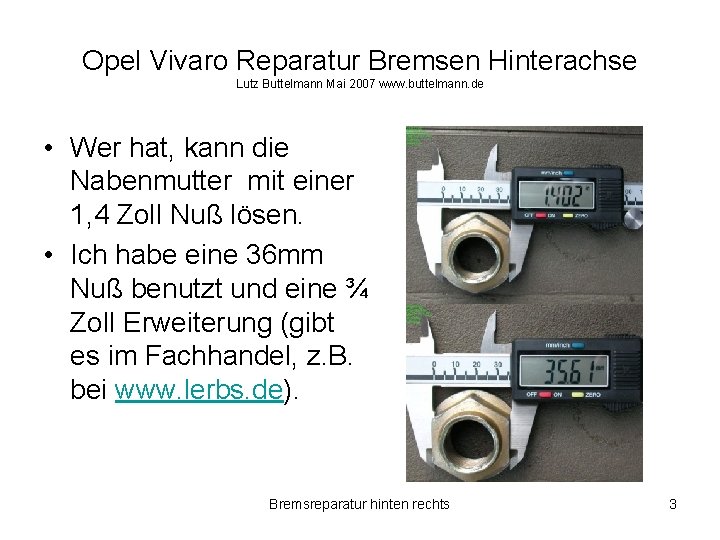

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Wer hat, kann die Nabenmutter mit einer 1, 4 Zoll Nuß lösen. • Ich habe eine 36 mm Nuß benutzt und eine ¾ Zoll Erweiterung (gibt es im Fachhandel, z. B. bei www. lerbs. de). Bremsreparatur hinten rechts 3
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Ein paar informelle Messungen zur Orientierung. • Das „Zahnrad“ auf der Innenseite der Bremsscheibe ist übrigens der sog. „ABS Ring“ Bremsreparatur hinten rechts 4
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Die Dicke der neuen Scheibe ist ca. 12 mm. Bremsreparatur hinten rechts 5
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Das Werkzeug: Bremsreparatur hinten rechts 6

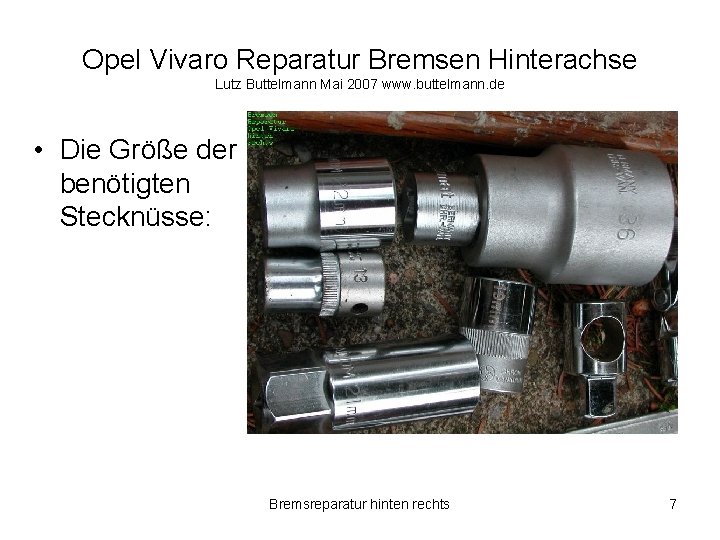

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Die Größe der benötigten Stecknüsse: Bremsreparatur hinten rechts 7
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Explosionszeichnung der Bremsscheibe Bremsreparatur hinten rechts 8
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • So sehen neue Bremssattel aus (oben für die linke Seite, unten für rechts). Bremsreparatur hinten rechts 9
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • So sehen 3, 5 Jahre alte Bremssattel aus (äähm ja…links der rechte Sattel und rechts der linke) • Man beachte den kunstvoll gedrehten Bremsschlauch! Bremsreparatur hinten rechts 10

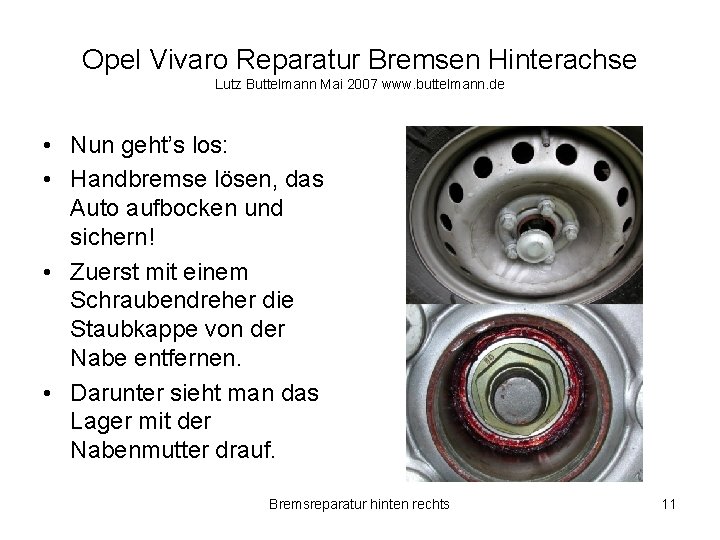

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Nun geht’s los: • Handbremse lösen, das Auto aufbocken und sichern! • Zuerst mit einem Schraubendreher die Staubkappe von der Nabe entfernen. • Darunter sieht man das Lager mit der Nabenmutter drauf. Bremsreparatur hinten rechts 11
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Ich tausche die Bremsscheibe und muß deshlab den Bremssattel/-träger lösen. • Frei nach dem Motto von hinten durchs Auge… Bremsreparatur hinten rechts 12

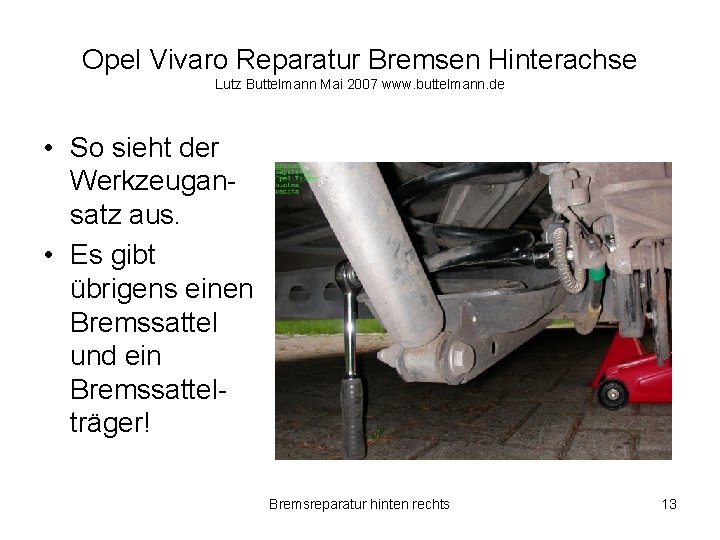

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • So sieht der Werkzeugansatz aus. • Es gibt übrigens einen Bremssattel und ein Bremssattelträger! Bremsreparatur hinten rechts 13
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Nach dem lösen der zwei Bremssattelträgerschrauben, den Bremssattel mit Gefühl von der Scheibe hebeln. • Das geht mehr oder weniger schwer, je nach Abnutzung und Rostansatz. Bremsreparatur hinten rechts 14
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Das Handbremsseil muß auch noch gelöst werden. • Hier tut es ein kleiner Schraubendreher zum Wegdrücken der Widerhaken. Bremsreparatur hinten rechts 15
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Wenn das Hebeln nichts hilft, dann z. B. mit einem Hammerstiel den Bremssattel weiter lockern. Bremsreparatur hinten rechts 16

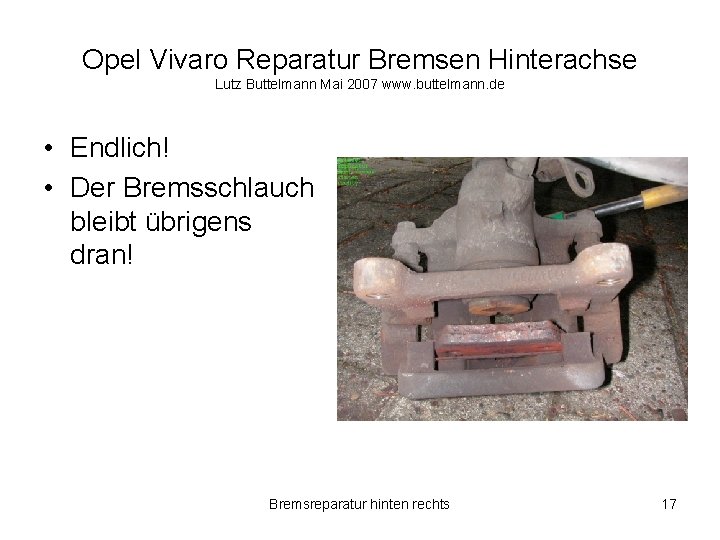

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Endlich! • Der Bremsschlauch bleibt übrigens dran! Bremsreparatur hinten rechts 17

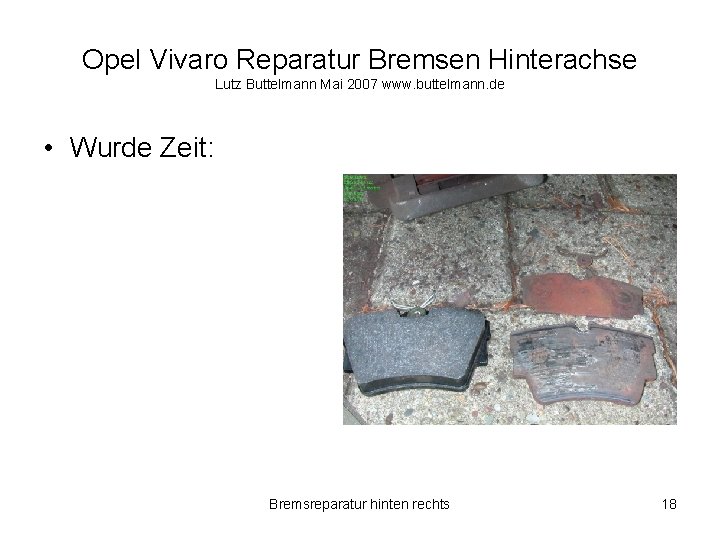

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Wurde Zeit: Bremsreparatur hinten rechts 18
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Der Belag war weg: Bremsreparatur hinten rechts 19
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Vorbereitung zum lösen der Radnabenmutter: • Als Hebel diente ein alter Zaunpfahl. Bremsreparatur hinten rechts 20
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Nahaufnahme: • Ich benutzte für die 36 mm Nuß eine Teleskopstange von ATU, die zum Reifenwechsel dient. • Auf der Stange muß noch eine ¾ Zoll Erweiterung für die Nuß. Bremsreparatur hinten rechts 21
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Die Bremsscheibe läßt sich nun komplett mit dem kleinen Finger von der Nabe schieben (wirklich!). Bremsreparatur hinten rechts 22
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Neu/alt: Bremsreparatur hinten rechts 23
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Was ist denn das? Bremsreparatur hinten rechts 24
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Das ist der ABS Sensor. • Wie man sieht hält er den IKEA Imbus magnetisch fest. Bremsreparatur hinten rechts 25

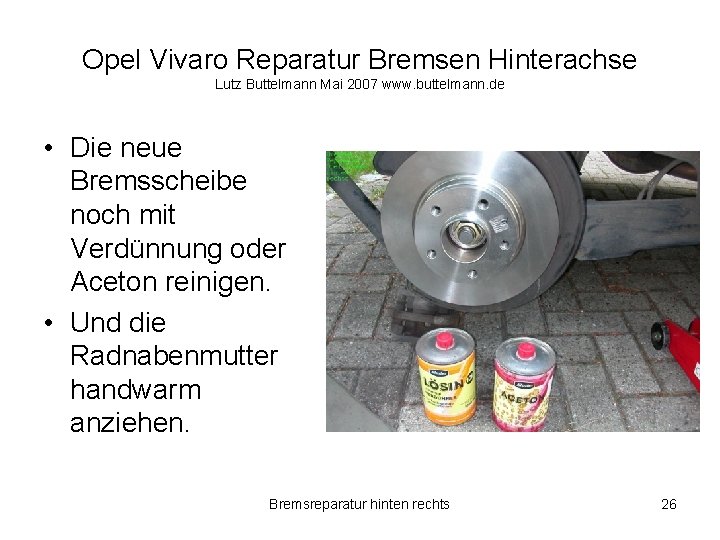

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Die neue Bremsscheibe noch mit Verdünnung oder Aceton reinigen. • Und die Radnabenmutter handwarm anziehen. Bremsreparatur hinten rechts 26
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Bremssattel/täger wieder ranschrauben. • Paßt! Bremsreparatur hinten rechts 27

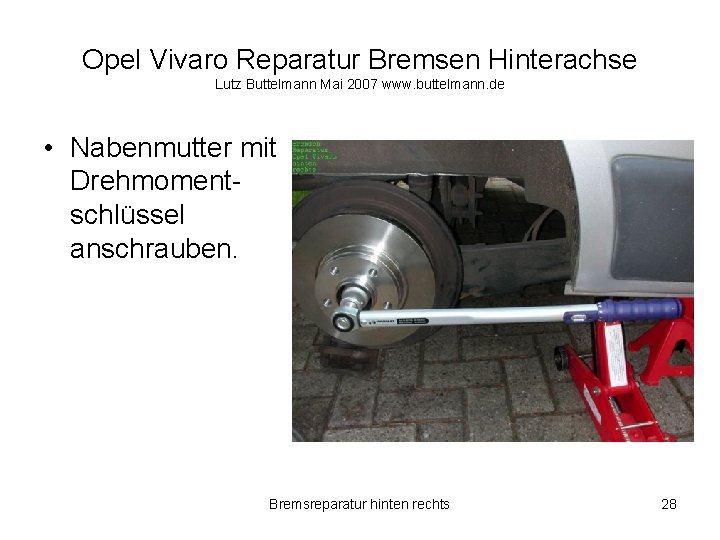

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Nabenmutter mit Drehmomentschlüssel anschrauben. Bremsreparatur hinten rechts 28
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • 280 nm Bremsreparatur hinten rechts 29
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Neue Beläge: Bremsreparatur hinten rechts 30
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Zum tauschen der Beläge muß der Bremssattel abgeschraubt werden. • 13 mm Nuß und 15 mm Maulschlüssel. Bremsreparatur hinten rechts 31
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Obere Schraube ist gelöst: Bremsreparatur hinten rechts 32

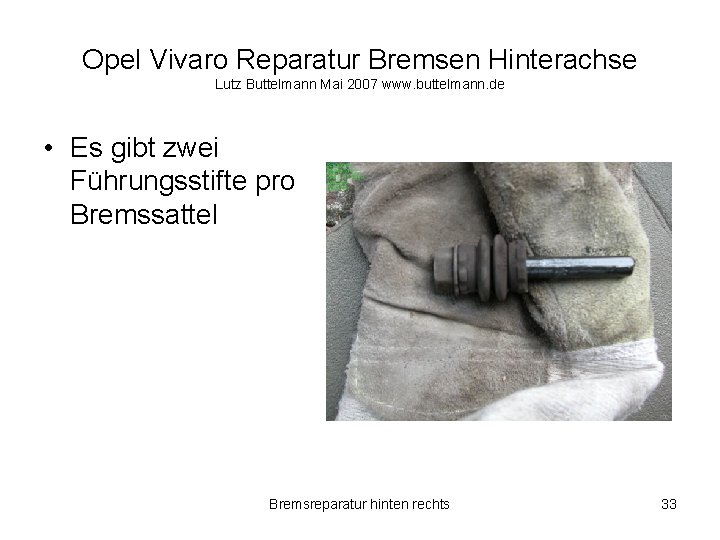

Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Es gibt zwei Führungsstifte pro Bremssattel Bremsreparatur hinten rechts 33
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Der Bremssattel: • Wie geht der Bremskolben denn wieder rein? • Drücken geht nicht…. . Bremsreparatur hinten rechts 34
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Naja erstmal die neuen Beläge positionieren und testen. Bremsreparatur hinten rechts 35
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Losen Rost mit Bürste entfernen und die Gleitflächen der Beläge auf dem Bremssattelträger mit Kupferpaste behandeln Bremsreparatur hinten rechts 36
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Im Motorraum den Bremsflüssigkeitsbehälter öffnen. • Darunter was legen, falls beim Reindrehen des Bremskolbens etwas überläuft! Bremsreparatur hinten rechts 37
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Den Bremskolben mit einer Schraubzwinge vorspannen. • Mit einer Zange im Uhrzeigersinn drehen, dadurch bewegt sich der Kolben wieder zurück in den Zylinder. Bremsreparatur hinten rechts 38
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • Bremssattel wieder montieren. • Dabei den Bremsschlauch mit der kunstvollen Schleife beachten! Bremsreparatur hinten rechts 39
Opel Vivaro Reparatur Bremsen Hinterachse Lutz Buttelmann Mai 2007 www. buttelmann. de • ENDE: Sieht ganz gut aus. • Es fehlen noch die Staubkappe und der Reifen. Bremsreparatur hinten rechts 40
