ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON Les 6 Vloeren

ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON Les 6 Vloeren en daken Les 6 : Prefabvloeren

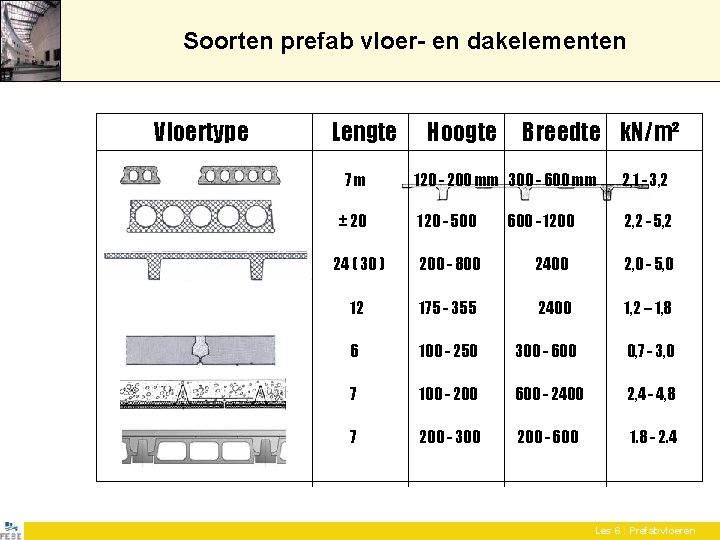

Soorten prefab vloer- en dakelementen Vloertype Lengte 7 m ± 20 Hoogte Breedte k. N/m² 120 - 200 mm 300 - 600 mm 2, 1 - 3, 2 120 - 500 2, 2 - 5, 2 600 - 1200 24 ( 30 ) 200 - 800 2400 2, 0 - 5, 0 12 175 - 355 2400 1, 2 – 1, 8 6 100 - 250 300 - 600 0, 7 - 3, 0 7 100 - 200 600 - 2400 2, 4 - 4, 8 7 200 - 300 200 - 600 1. 8 - 2. 4 Les 6 : Prefabvloeren

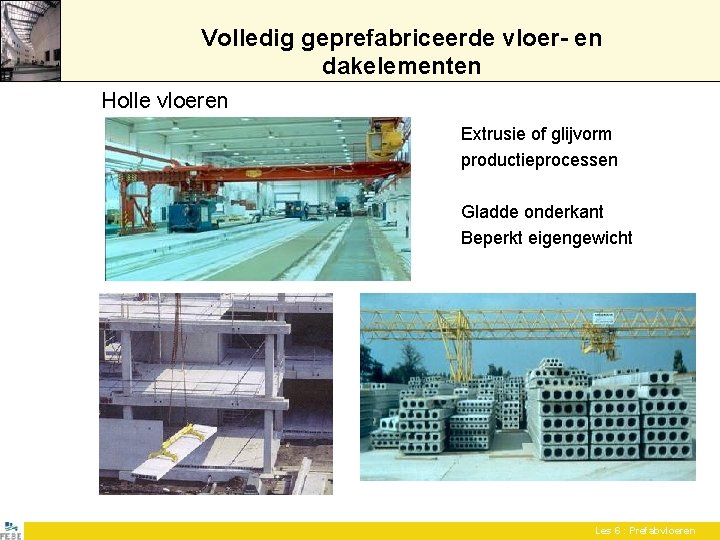

Volledig geprefabriceerde vloer- en dakelementen Holle vloeren Extrusie of glijvorm productieprocessen Gladde onderkant Beperkt eigengewicht Les 6 : Prefabvloeren

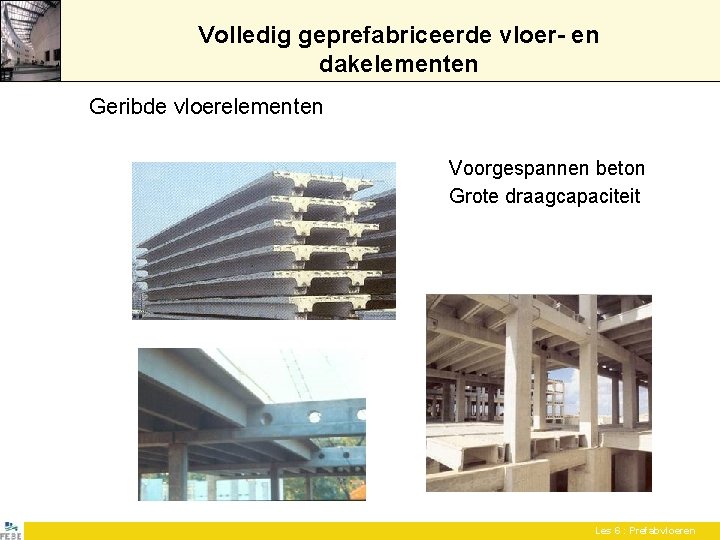

Volledig geprefabriceerde vloer- en dakelementen Geribde vloerelementen Voorgespannen beton Grote draagcapaciteit Les 6 : Prefabvloeren

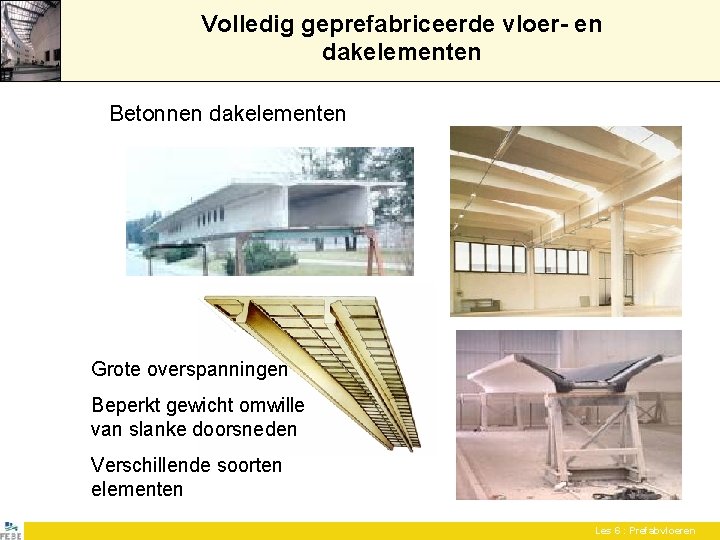

Volledig geprefabriceerde vloer- en dakelementen Betonnen dakelementen Grote overspanningen Beperkt gewicht omwille van slanke doorsneden Verschillende soorten elementen Les 6 : Prefabvloeren

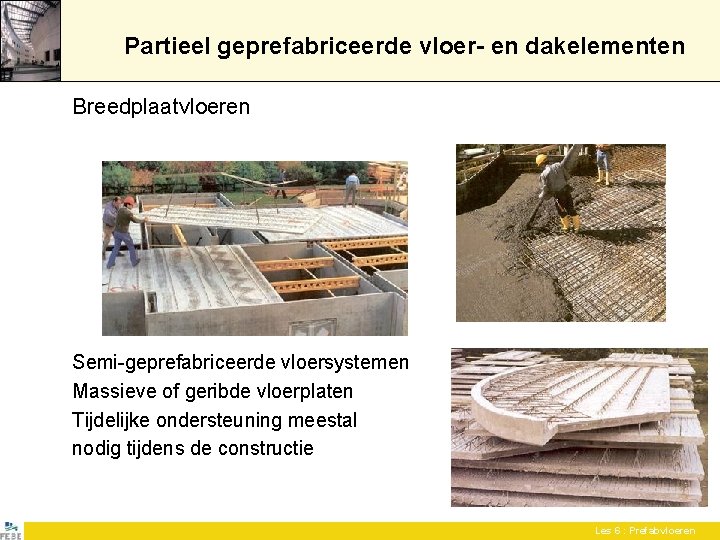

Partieel geprefabriceerde vloer- en dakelementen Breedplaatvloeren Semi-geprefabriceerde vloersystemen Massieve of geribde vloerplaten Tijdelijke ondersteuning meestal nodig tijdens de constructie Les 6 : Prefabvloeren

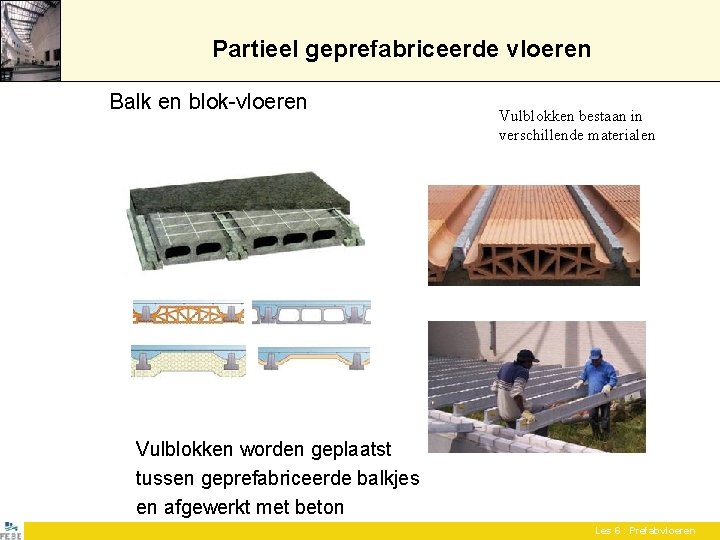

Partieel geprefabriceerde vloeren Balk en blok-vloeren Vulblokken bestaan in verschillende materialen Vulblokken worden geplaatst tussen geprefabriceerde balkjes en afgewerkt met beton Les 6 : Prefabvloeren

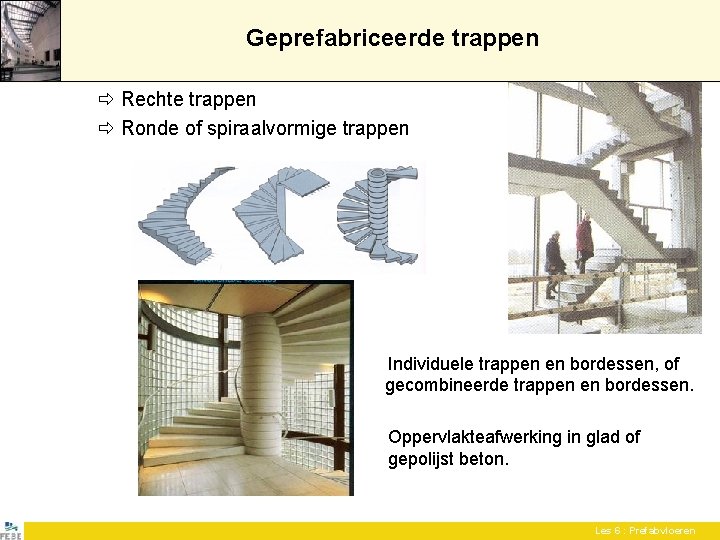

Geprefabriceerde trappen Rechte trappen Ronde of spiraalvormige trappen Individuele trappen en bordessen, of gecombineerde trappen en bordessen. Oppervlakteafwerking in glad of gepolijst beton. Les 6 : Prefabvloeren

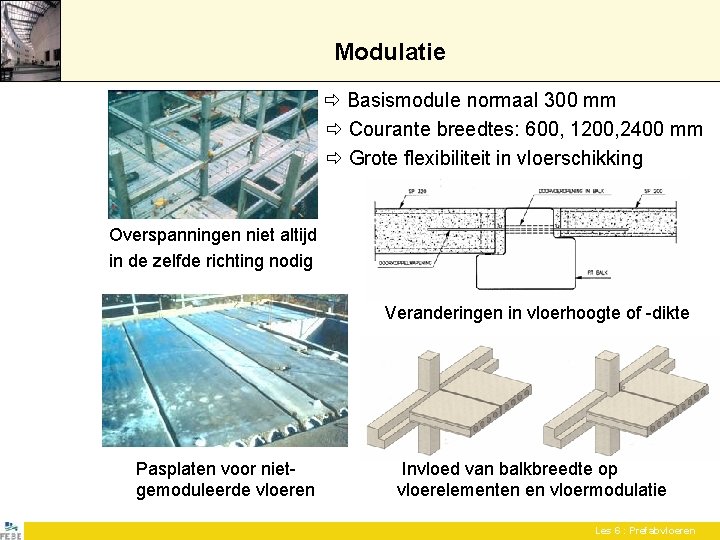

Modulatie Basismodule normaal 300 mm Courante breedtes: 600, 1200, 2400 mm Grote flexibiliteit in vloerschikking Overspanningen niet altijd in de zelfde richting nodig Veranderingen in vloerhoogte of -dikte Pasplaten voor nietgemoduleerde vloeren Invloed van balkbreedte op vloerelementen en vloermodulatie Les 6 : Prefabvloeren

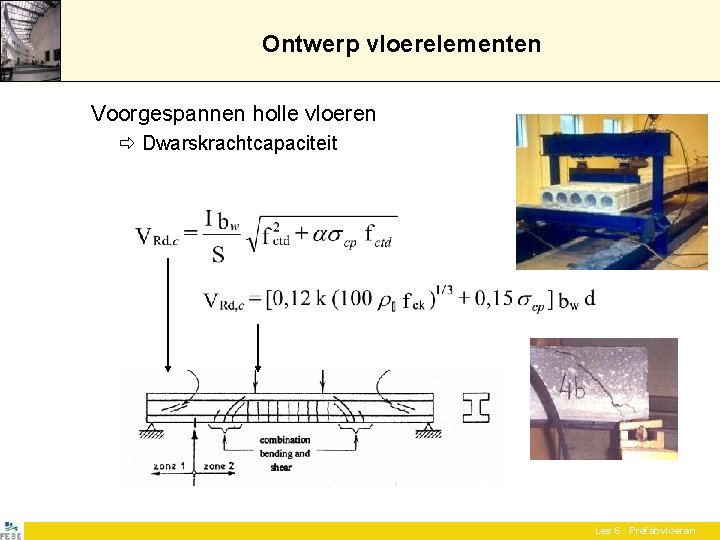

Ontwerp vloerelementen Voorgespannen holle vloeren Dwarskrachtcapaciteit Les 6 : Prefabvloeren

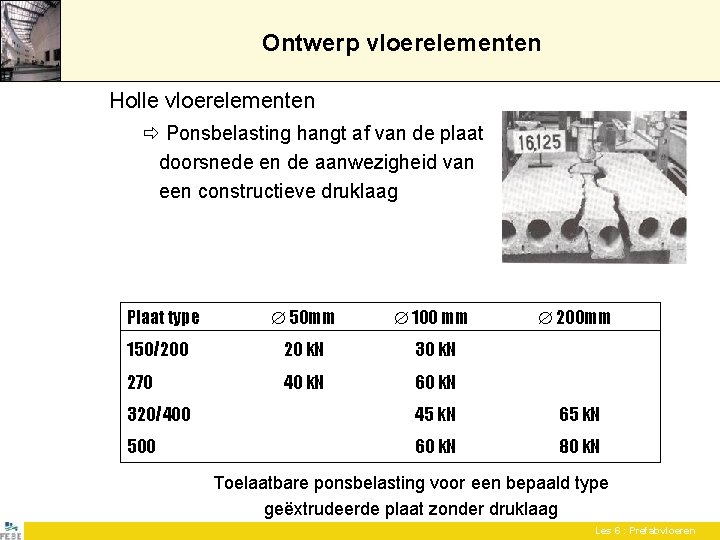

Ontwerp vloerelementen Holle vloerelementen Ponsbelasting hangt af van de plaat doorsnede en de aanwezigheid van een constructieve druklaag Plaat type 50 mm 100 mm 150/200 20 k. N 30 k. N 270 40 k. N 60 k. N 200 mm 320/400 45 k. N 65 k. N 500 60 k. N 80 k. N Toelaatbare ponsbelasting voor een bepaald type geëxtrudeerde plaat zonder druklaag Les 6 : Prefabvloeren

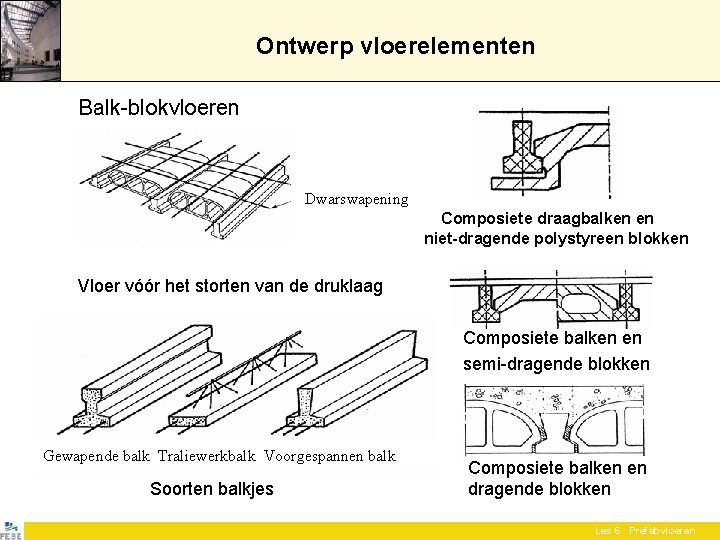

Ontwerp vloerelementen Balk-blokvloeren Dwarswapening Composiete draagbalken en niet-dragende polystyreen blokken Vloer vóór het storten van de druklaag Composiete balken en semi-dragende blokken Gewapende balk Traliewerkbalk Voorgespannen balk Soorten balkjes Composiete balken en dragende blokken Les 6 : Prefabvloeren

Ontwerp volledige vloer Essentiële doelstellingen: Constructieve integriteit Schijfwerking voor overdracht horizontale belastingen Dwarsverdeling van geconcentreerde belastingen Les 6 : Prefabvloeren

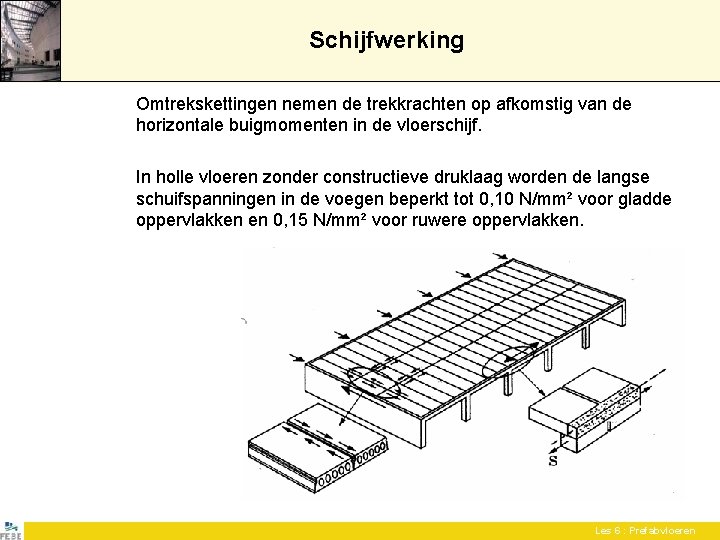

Schijfwerking Omtrekskettingen nemen de trekkrachten op afkomstig van de horizontale buigmomenten in de vloerschijf. In holle vloeren zonder constructieve druklaag worden de langse schuifspanningen in de voegen beperkt tot 0, 10 N/mm² voor gladde oppervlakken en 0, 15 N/mm² voor ruwere oppervlakken. Les 6 : Prefabvloeren

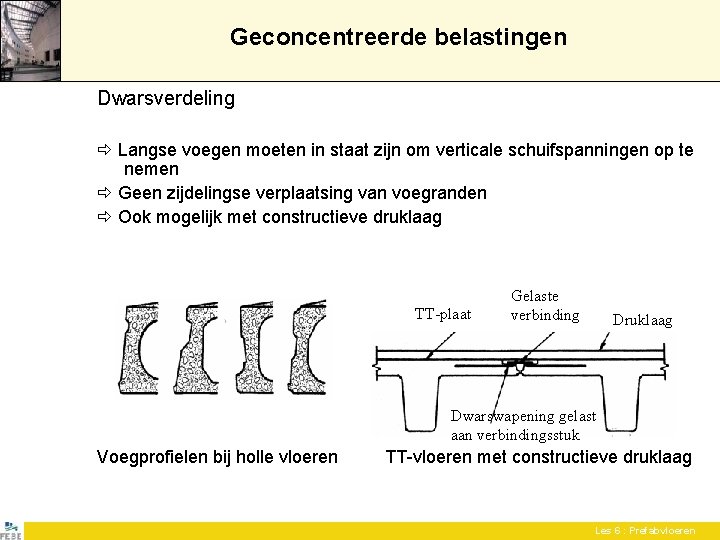

Geconcentreerde belastingen Dwarsverdeling Langse voegen moeten in staat zijn om verticale schuifspanningen op te nemen Geen zijdelingse verplaatsing van voegranden Ook mogelijk met constructieve druklaag TT-plaat Gelaste verbinding Druklaag Dwarswapening gelast aan verbindingsstuk Voegprofielen bij holle vloeren TT-vloeren met constructieve druklaag Les 6 : Prefabvloeren

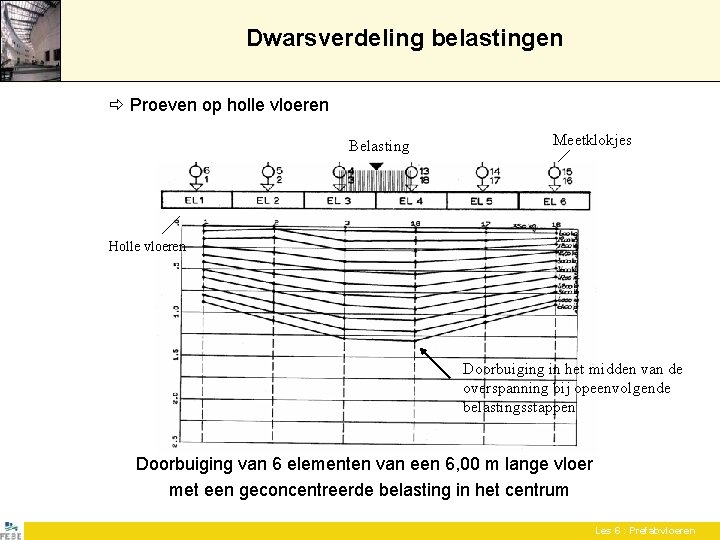

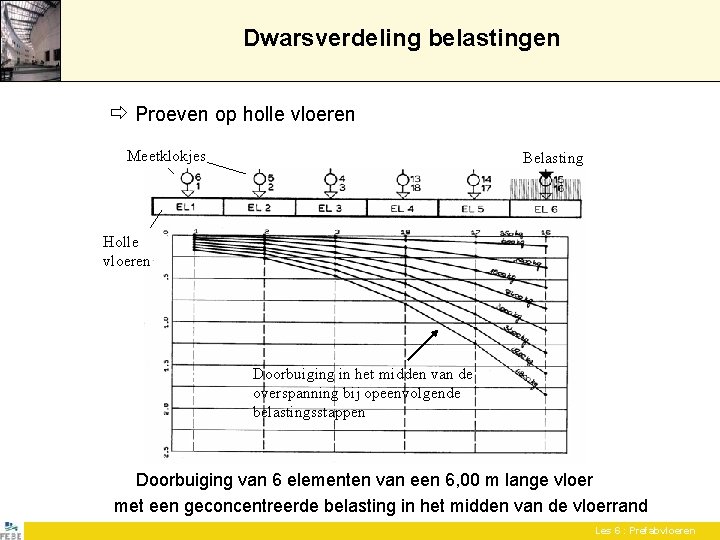

Dwarsverdeling belastingen Proeven op holle vloeren Belasting Meetklokjes Holle vloeren Doorbuiging in het midden van de overspanning bij opeenvolgende belastingsstappen Doorbuiging van 6 elementen van een 6, 00 m lange vloer met een geconcentreerde belasting in het centrum Les 6 : Prefabvloeren

Dwarsverdeling belastingen Proeven op holle vloeren Meetklokjes Belasting Holle vloeren Doorbuiging in het midden van de overspanning bij opeenvolgende belastingsstappen Doorbuiging van 6 elementen van een 6, 00 m lange vloer met een geconcentreerde belasting in het midden van de vloerrand Les 6 : Prefabvloeren

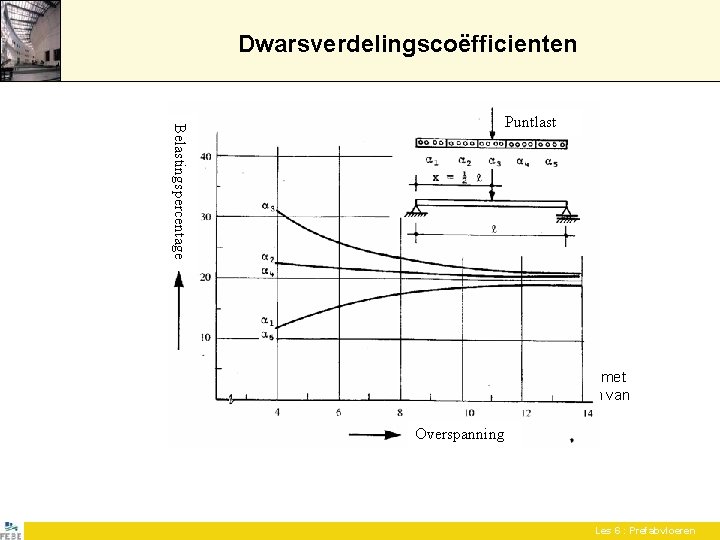

Dwarsverdelingscoëfficienten Belastingspercentage Puntlast Voorbeeld van dwarsverdelingscoëfficienten voor holle vloeren met elementen van 1. 20 m breedte, voor een puntlast in het centrum van 5 vloerelementen Overspanning Les 6 : Prefabvloeren

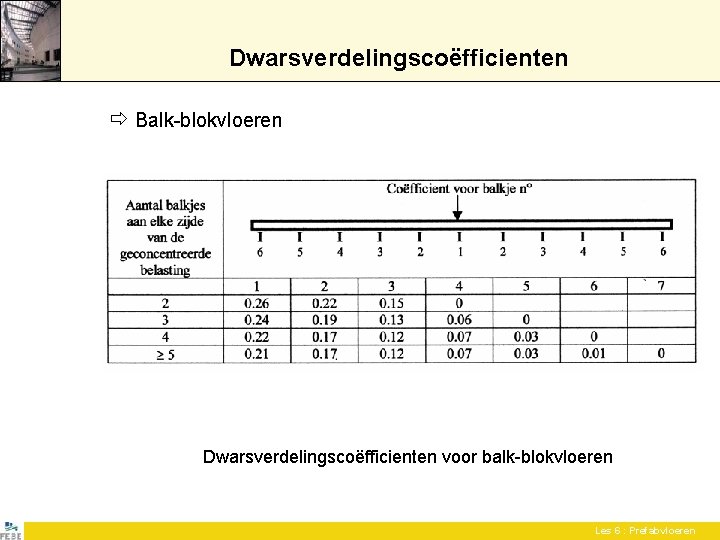

Dwarsverdelingscoëfficienten Balk-blokvloeren Dwarsverdelingscoëfficienten voor balk-blokvloeren Les 6 : Prefabvloeren

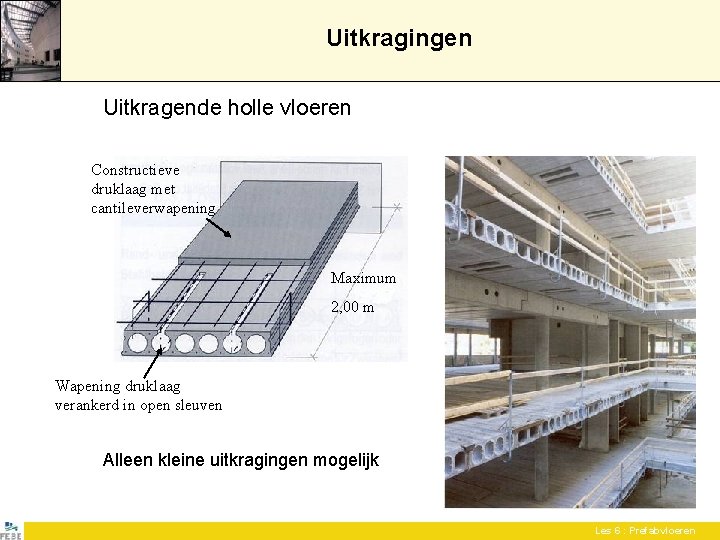

Uitkragingen Uitkragende holle vloeren Constructieve druklaag met cantileverwapening Maximum 2, 00 m Wapening druklaag verankerd in open sleuven Alleen kleine uitkragingen mogelijk Les 6 : Prefabvloeren

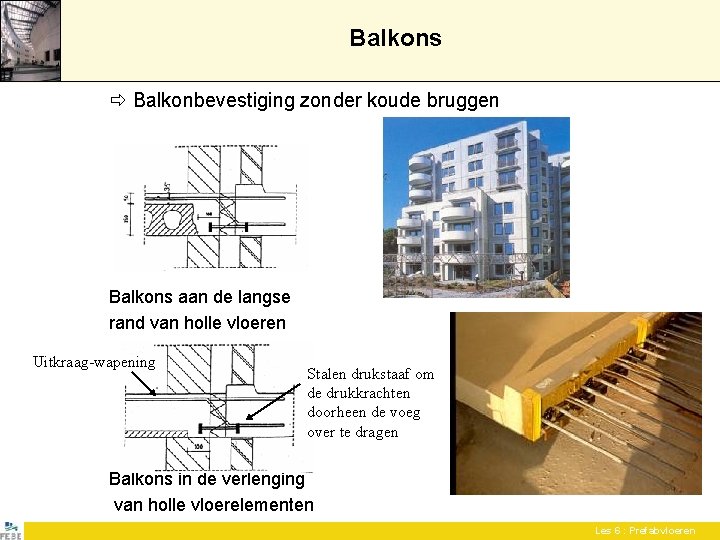

Balkons Balkonbevestiging zonder koude bruggen Balkons aan de langse rand van holle vloeren Uitkraag-wapening Stalen drukstaaf om de drukkrachten doorheen de voeg over te dragen Balkons in de verlenging van holle vloerelementen Les 6 : Prefabvloeren

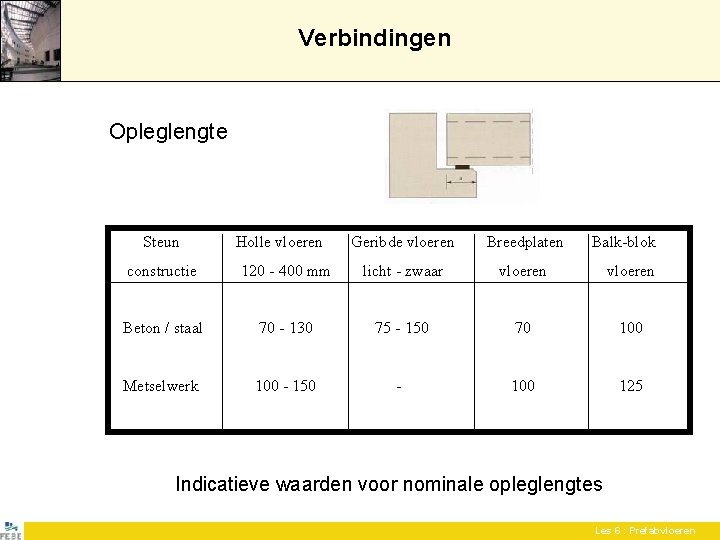

Verbindingen Opleglengte Steun Holle vloeren Geribde vloeren Breedplaten Balk-blok constructie 120 - 400 mm licht - zwaar vloeren Beton / staal 70 - 130 75 - 150 70 100 Metselwerk 100 - 150 - 100 125 Indicatieve waarden voor nominale opleglengtes Les 6 : Prefabvloeren

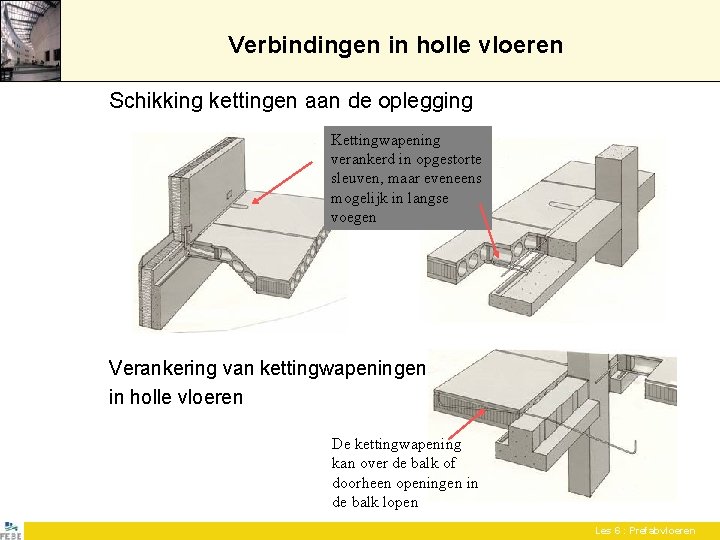

Verbindingen in holle vloeren Schikking kettingen aan de oplegging Kettingwapening verankerd in opgestorte sleuven, maar eveneens mogelijk in langse voegen Verankering van kettingwapeningen in holle vloeren De kettingwapening kan over de balk of doorheen openingen in de balk lopen Les 6 : Prefabvloeren

Verbindingen in holle vloeren Zijdelingse verbindingen Sparingen in de bovenrand van de elementen Wachtstaven uit de wand Wapening in sparingen in de zijkant van de elementen Les 6 : Prefabvloeren

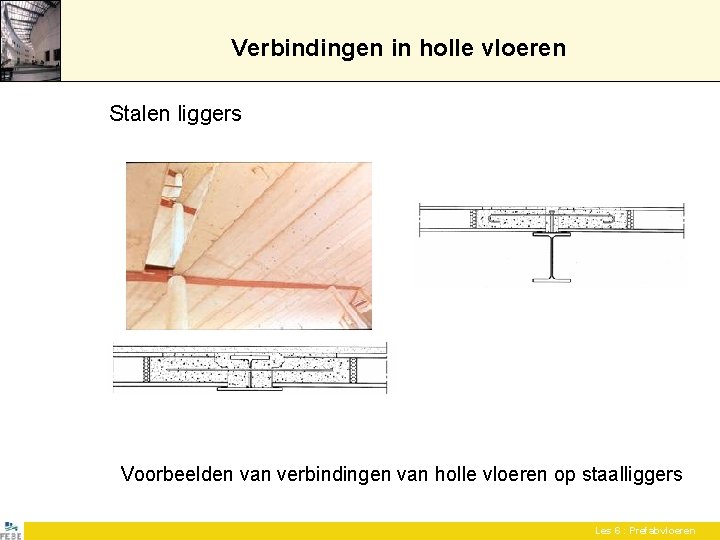

Verbindingen in holle vloeren Stalen liggers Voorbeelden van verbindingen van holle vloeren op staalliggers Les 6 : Prefabvloeren

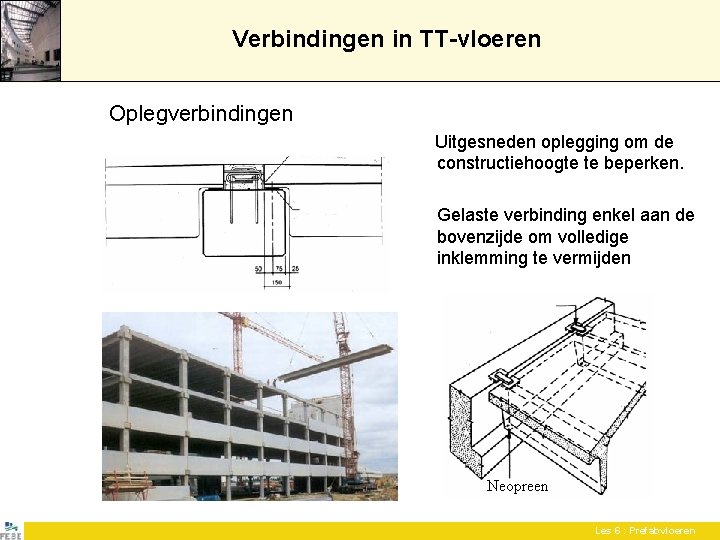

Verbindingen in TT-vloeren Oplegverbindingen Uitgesneden oplegging om de constructiehoogte te beperken. Gelaste verbinding enkel aan de bovenzijde om volledige inklemming te vermijden Neopreen Les 6 : Prefabvloeren

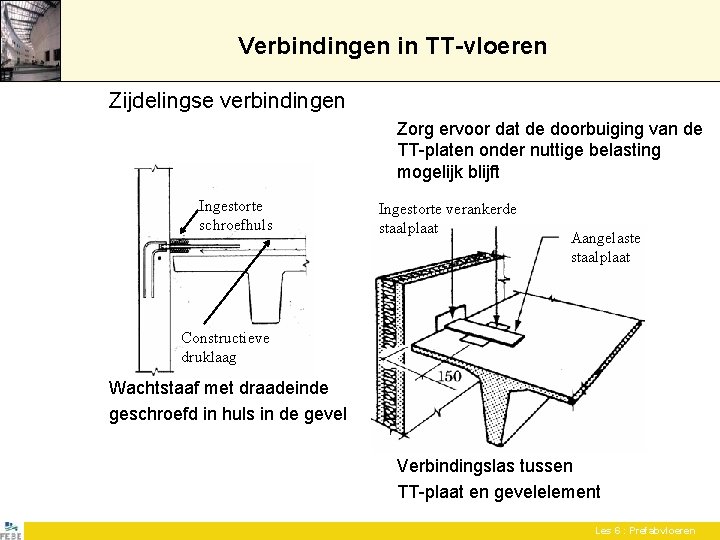

Verbindingen in TT-vloeren Zijdelingse verbindingen Zorg ervoor dat de doorbuiging van de TT-platen onder nuttige belasting mogelijk blijft Ingestorte schroefhuls Ingestorte verankerde staalplaat Aangelaste staalplaat Constructieve druklaag Wachtstaaf met draadeinde geschroefd in huls in de gevel Verbindingslas tussen TT-plaat en gevelelement Les 6 : Prefabvloeren
