ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON Les 11 Geprefabriceerde

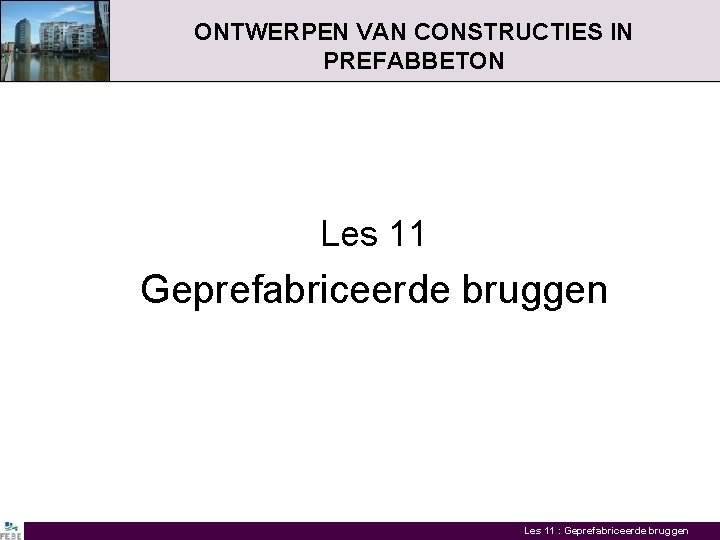

ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON Les 11 Geprefabriceerde bruggen Les 11 : Geprefabriceerde bruggen

Inhoud 1. Geschiedenis en ontwikkelingen 2. Soorten geprefabriceerde bruggen 3. Speciale toepassingen 4. Ontwerp 5. Verbindingen 6. Detaillering 7. Pijlers en bruggenhoofden 8. Esthetisch uitzicht Les 11 : Geprefabriceerde bruggen

Soorten prefabbruggen Plaatbruggen Brugliggers met geïntegreerd dek Balkbruggen Composiete balkbruggen Kokerbalkbruggen Mono-kokerbruggen Trogbruggen Segmentbruggen Boogbruggen Les 11 : Geprefabriceerde bruggen

Plaatbruggen Massieve geprefabriceerde elementen Plaatelementen op stock Overpanning 6 - 20 m, hoogte 0, 35 m tot 0, 70 m Les 11 : Geprefabriceerde bruggen

Brugliggers met geïntegreerd dek T- en U-vormige elementen 1200 - 2400 mm Ruwe oppervlakte 1200 - 1800 mm Voorbeeld brugligger met brede bovenflens Verzwaard balkeinde Omgekeerde U-elementen Balken met brede bovenflens op stock Doorsnede brug met omgekeerde u-liggers Les 11 : Geprefabriceerde bruggen

Balkbruggen I - balken en omgekeerde T-balken met ter plaatse gestort dek Overspanning 15 - 55 m Brug over spoorweg Brug over autosnelweg Les 11 : Geprefabriceerde bruggen

Staal-betonliggers Principe composiete preflexbalk Beton Omhulde balk Staal Voorgebogen Gewapend beton Voorgespannen staal Voorgespannen voorgebogen ligger Les 11 : Geprefabriceerde bruggen

Voorbeeld balk HST viaduct Lot Productiefazen Voorspanstrengen en betonneren onderflens Belasten voorgebogen staalprofiel Wegnemen belasting en voorspannen onderflens Plaatsen naspankabel en wapening lijfplaat Les 11 : Geprefabriceerde bruggen

HST viaduct Lot Productie- en montagefazen Naspannen prefabligger Montage liggers Transport ligger 213 ton Afgewerkte brug Les 11 : Geprefabriceerde bruggen

Kokerbalkbruggen- variante Voorgespannen U-liggers en ter plaatse gestort dek Elementen op stock Brug met U-liggers Les 11 : Geprefabriceerde bruggen

Kokerbalkbruggen Voorgespannen kokerbalken Elementen tijdens transport Overspanning tot 20 m met balkhoogte van 1 m Les 11 : Geprefabriceerde bruggen

Mono-kokerbalkbruggen Kokerbalk met gestut of uitkragend dek De uitkragende dekplaat wordt gesteund door geprefabriceerde stutten Plaat gesteund met stutten Plaat in vrije uitkraging Les 11 : Geprefabriceerde bruggen

Mono-kokerbalkbruggen Viaduct HST te Herve Montage kokerbalken Kokerbalken tot 250 ton Doorsnede viaduct Montage dwarse breedplaten voor het dek Les 11 : Geprefabriceerde bruggen

Bruggen met gebogen intrados Prefabliggers met gebogen langsprofiel Rechthoekige liggers met gebogen langsdoorsnede Ligger met gebogen onderkant Brugbalken met gebogen onderrand Les 11 : Geprefabriceerde bruggen

Trogbruggen Composiete U-elementen met stalen liggers in de ribben Staalbalk Voorspanstrengen Zware preflex staalbalk U-elementen: overspanning 20 - 25 m hoogte 1, 30 m breedte 4, 00 m gewicht tot 160 ton Viaduct HST in Drogenbos Les 11 : Geprefabriceerde bruggen

Trogbruggen Principe composiete U-liggers Opeenvolgende stappen in de productie van de elementen Les 11 : Geprefabriceerde bruggen

Segmentbruggen Geprefabriceerde segmenten Worden gebruikt voor stadsviaducten en voor bruggen in vooruitbouw Les 11 : Geprefabriceerde bruggen

Speciale toepassingen Voetgangersbruggen Detail oplegging Voorbeeld van een geprefabriceerde passerelle, met twee T-platen over een tussenafstand van 18 m. De pijlers werden gestort in prefabsegmenten in architectonisch beton. Les 11 : Geprefabriceerde bruggen

Speciale toepassingen Kanaalbrug 111 voorgespannen brugbalken van 27 m lengte Voorbeeld van een kanaalbrug in Houdeng-Aimeries met geprefabriceerde liggers met neerwaarts gebogen intrados Les 11 : Geprefabriceerde bruggen

Speciale toepassingen Industriële toepassingen Aanlegsteiger in Zeebrugge Transportband Les 11 : Geprefabriceerde bruggen

Overzicht overspanningen Les 11 : Geprefabriceerde bruggen

Ontwerp Constructieve systemen Ontwerp brugbalken Dwarsverdeling belastingen Les 11 : Geprefabriceerde bruggen

Constructieve systemen Isostatisch opgelegde bruggen Sterke punten: Vele duizende bruggen wereldwijd Grote duurzaamheid Nadelen: Oplegtoestellen onder elke ligger Voegen tussen elke overspanning Les 11 : Geprefabriceerde bruggen

Isostatisch opgelegde bruggen met doorlopend brugdek Oplossing 1: continuïteit enkel in de dekplaat Oplossing 2: continuïteit in de balken Rotatievoeg Dwarsbalk Verbreken kleef wapening Polystyrene Plaatwapening Mogelijkheid om de brug op te vijzelen onder de dwarsligger Diaphragm beams Dwarsbalken Gefretteerde oplegtoestellen Oplossing 1: brugplaat boven steunpunt gescheiden van balken om rotatie toe te laten Wapening dwarsbalk doorheen openingen Oplossing 2: Continue plaat met ingebouwde rotatievoeg. Alleen de waterafdichting en de dekbekleding zijn continu Les 11 : Geprefabriceerde bruggen

Doorlopende bruggen Continuïteit na montage met gelaste bovenwapeningen Gelaste of aaneengeschroefde wachtstaven Wapening doorheen gaten in prefabbalk Tijdelijke oplegging Definitieve oplegging Voorbeelden van continue bruggen Les 11 : Geprefabriceerde bruggen

Ontwerp brugbalken Specifieke aspecten: Tijdelijke situaties Samenwerking prefabbalk met ter plaatse gestort beton Hoge sterkte beton Les 11 : Geprefabriceerde bruggen

Verbindingen Prefabbalk - dwarsbalk Verbindingen aan de oplegging Balk - dek verbindingen Verbindingen met randprofielen Les 11 : Geprefabriceerde bruggen

Verbindingen met dwarsbalken Wachtstaven, verankerde bouthouders of openingen doorheen de balken Dwarsbalk Verankerde bouthouders Bekisting dwarsdrager en dekplaat, met uitstekende wapeningen uit de prefabbalk Les 11 : Geprefabriceerde bruggen

Oplegverbindingen Positie oplegtoestellen Ingesneden balkuiteinden Recht balkuiteinde Horizontale steun nodig wanneer helling > 3% Les 11 : Geprefabriceerde bruggen

Oplegtoestellen voor prefabbrugliggers zijn in polychloropreen of polytetrafluorethyleen, gefretteerd met dunne platen in roestvrij staal. Het is aangeraden om de oplegtoestellen zodanig uit te voeren dat ze kunnen vervangen worden. Mortellaag Vervormbare strip Staalplaat Mortellaag Les 11 : Geprefabriceerde bruggen

Verbinding ligger - plaat Schuifspanningen worden opgenomen door uitstekende wapeningen Voor de bekisting van de dekplaat worden meestal breedplaten gebruikt Breedplaat met uitstekende wapeningen Les 11 : Geprefabriceerde bruggen

Verbindingen met randprofielen Meestal met uitstekende wapeningen Voorbeeld van geprefabriceerde randprofielen voor viaduct Vaux Les 11 : Geprefabriceerde bruggen

Geprefabriceerde randprofielen Voorbeelden van speciale profielen Les 11 : Geprefabriceerde bruggen

Detaillering Schuine bruggen Bouthouders voor wachtstaven Dwarsbalk Landhoofd Oplegtoestel Brugbalk Open ruimte Bekisting Oplossingen voor de oplegging van de balken Les 11 : Geprefabriceerde bruggen

Detaillering Verkanting Oplegbalk met variabele opleghoogte voor de brugliggers Les 11 : Geprefabriceerde bruggen

Pijlers en bruggenhoofden Voorbeelden van geprefabriceerde pijlers Les 11 : Geprefabriceerde bruggen

Esthetisch uitzicht Het uitzicht van een brug wordt bepaald door: Slankheid van het silhouet Continu randprofiel Vloeiende curven Ranke pijlers Voorbeelden van prefabbruggen Les 11 : Geprefabriceerde bruggen
