Ontwerpen en specificeren van het systeem De systeemspecificatie

Ontwerpen en specificeren van het systeem De systeemspecificatie en hoe maak je die September 2015

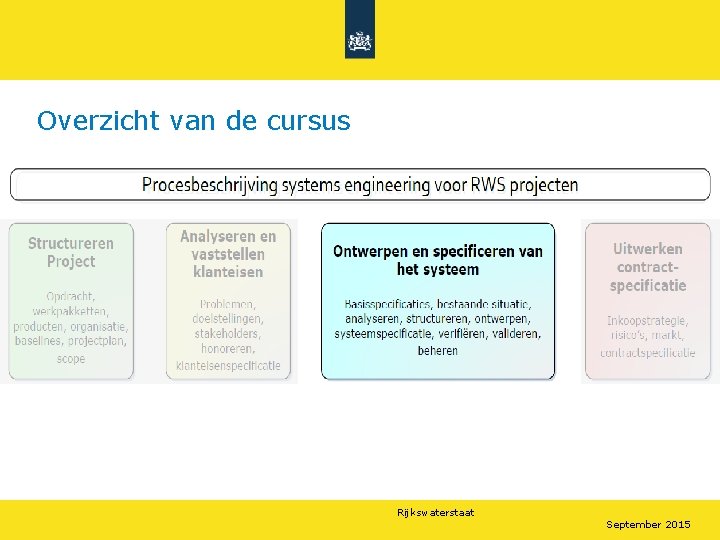

Overzicht van de cursus Rijkswaterstaat September 2015

Ontwerpen en specificeren van het systeem De systeemspecificatie September 2015

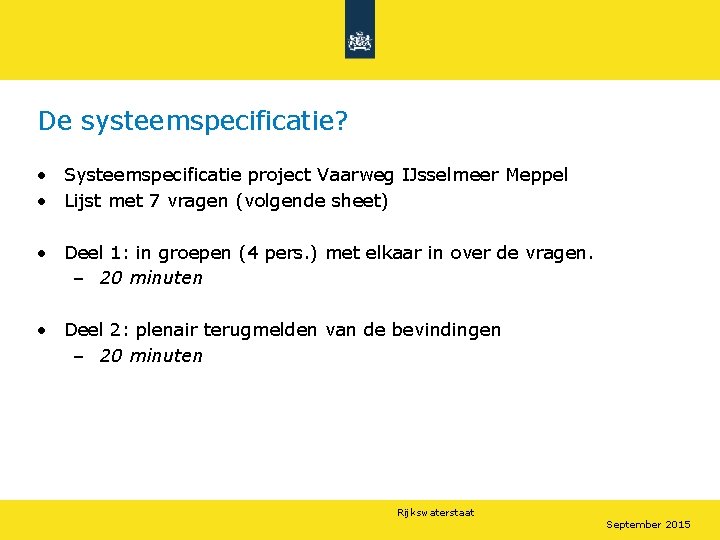

De systeemspecificatie? • Systeemspecificatie project Vaarweg IJsselmeer Meppel • Lijst met 7 vragen (volgende sheet) • Deel 1: in groepen (4 pers. ) met elkaar in over de vragen. – 20 minuten • Deel 2: plenair terugmelden van de bevindingen – 20 minuten Rijkswaterstaat September 2015

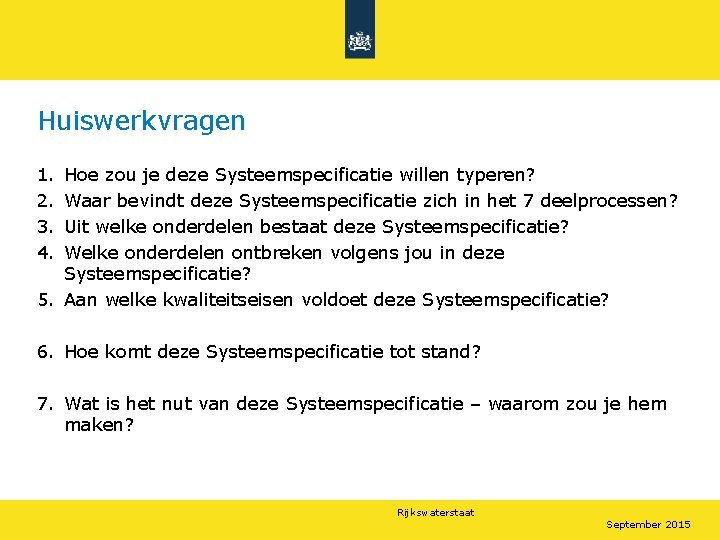

Huiswerkvragen 1. 2. 3. 4. Hoe zou je deze Systeemspecificatie willen typeren? Waar bevindt deze Systeemspecificatie zich in het 7 deelprocessen? Uit welke onderdelen bestaat deze Systeemspecificatie? Welke onderdelen ontbreken volgens jou in deze Systeemspecificatie? 5. Aan welke kwaliteitseisen voldoet deze Systeemspecificatie? 6. Hoe komt deze Systeemspecificatie tot stand? 7. Wat is het nut van deze Systeemspecificatie – waarom zou je hem maken? Rijkswaterstaat September 2015

Ontwerpen en specificeren van het systeem Analyseren van het systeem en sjabloon Systeemspecificatie September 2015

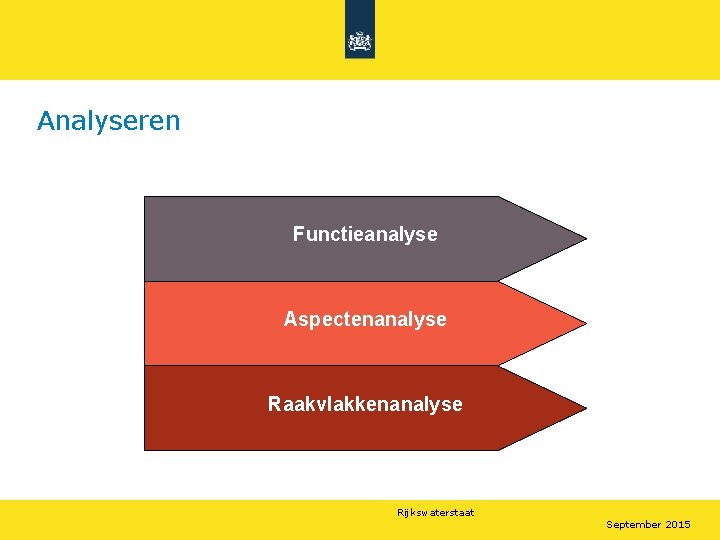

Analyseren Functieanalyse Aspectenanalyse Raakvlakkenanalyse Rijkswaterstaat September 2015

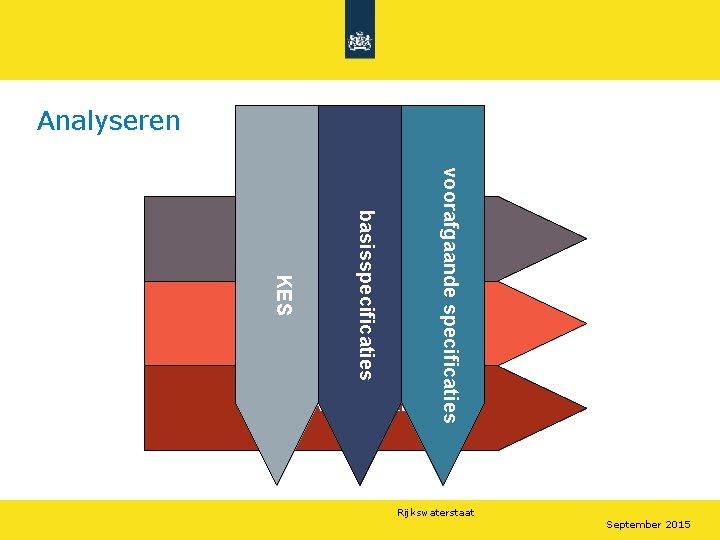

Analyseren KES voorafgaande specificaties basisspecificaties Functieanalyse Aspectenanalyse Raakvlakkenanalyse Rijkswaterstaat September 2015

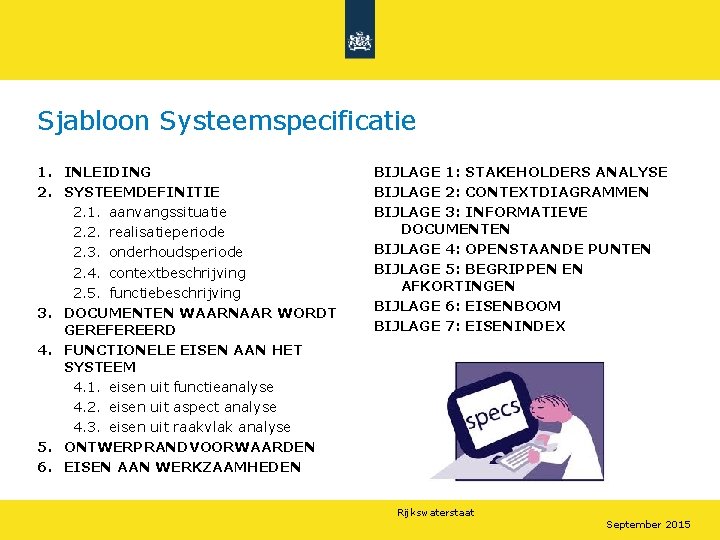

Sjabloon Systeemspecificatie 1. INLEIDING 2. SYSTEEMDEFINITIE 2. 1. aanvangssituatie 2. 2. realisatieperiode 2. 3. onderhoudsperiode 2. 4. contextbeschrijving 2. 5. functiebeschrijving 3. DOCUMENTEN WAARNAAR WORDT GEREFEREERD 4. FUNCTIONELE EISEN AAN HET SYSTEEM 4. 1. eisen uit functieanalyse 4. 2. eisen uit aspect analyse 4. 3. eisen uit raakvlak analyse 5. ONTWERPRANDVOORWAARDEN 6. EISEN AAN WERKZAAMHEDEN BIJLAGE 1: STAKEHOLDERS ANALYSE BIJLAGE 2: CONTEXTDIAGRAMMEN BIJLAGE 3: INFORMATIEVE DOCUMENTEN BIJLAGE 4: OPENSTAANDE PUNTEN BIJLAGE 5: BEGRIPPEN EN AFKORTINGEN BIJLAGE 6: EISENBOOM BIJLAGE 7: EISENINDEX Rijkswaterstaat September 2015

Functie analyse Rijkswaterstaat Maart 2014

Output functieanalyse BS Rijkswateren Rijkswaterstaat September 2015

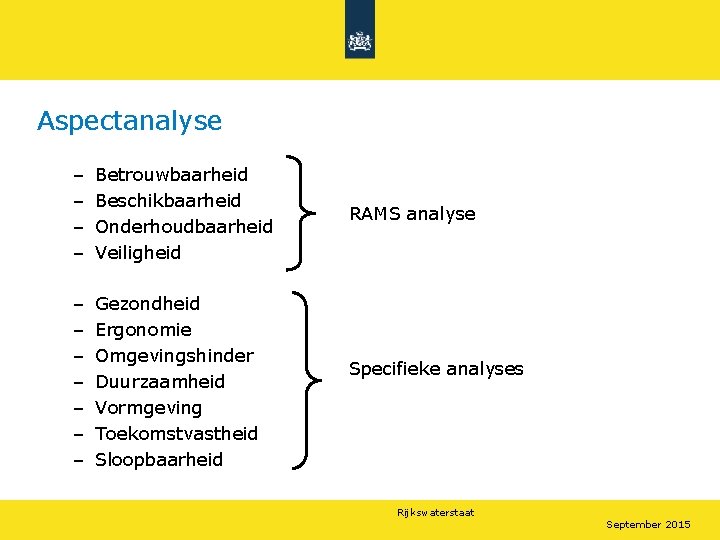

Aspectanalyse – – Betrouwbaarheid Beschikbaarheid Onderhoudbaarheid Veiligheid – – – – Gezondheid Ergonomie Omgevingshinder Duurzaamheid Vormgeving Toekomstvastheid Sloopbaarheid RAMS analyse Specifieke analyses Rijkswaterstaat September 2015

Eisen uit de klanteisenspecificatie Rijkswaterstaat September 2015

Analyse raakvlakken Rijkswaterstaat September 2015

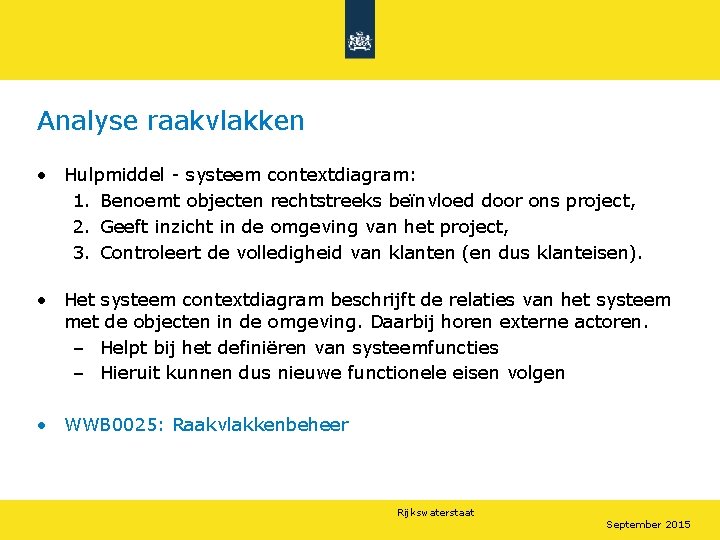

Analyse raakvlakken • Hulpmiddel - systeem contextdiagram: 1. Benoemt objecten rechtstreeks beïnvloed door ons project, 2. Geeft inzicht in de omgeving van het project, 3. Controleert de volledigheid van klanten (en dus klanteisen). • Het systeem contextdiagram beschrijft de relaties van het systeem met de objecten in de omgeving. Daarbij horen externe actoren. – Helpt bij het definiëren van systeemfuncties – Hieruit kunnen dus nieuwe functionele eisen volgen • WWB 0025: Raakvlakkenbeheer Rijkswaterstaat September 2015

Oefening 6: Analyseren raakvlakken Sluizen complex Meppelerdiep Rijkswaterstaat September 2015

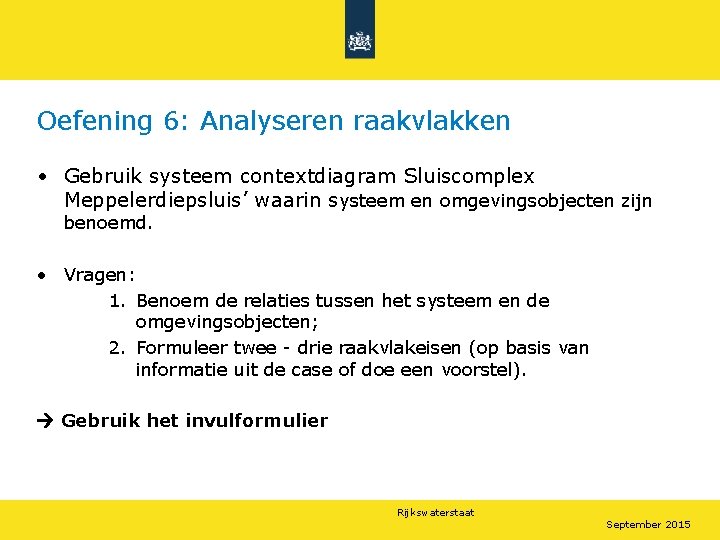

Oefening 6: Analyseren raakvlakken • Gebruik systeem contextdiagram Sluiscomplex Meppelerdiepsluis’ waarin systeem en omgevingsobjecten zijn benoemd. • Vragen: 1. Benoem de relaties tussen het systeem en de omgevingsobjecten; 2. Formuleer twee - drie raakvlakeisen (op basis van informatie uit de case of doe een voorstel). Gebruik het invulformulier Rijkswaterstaat September 2015

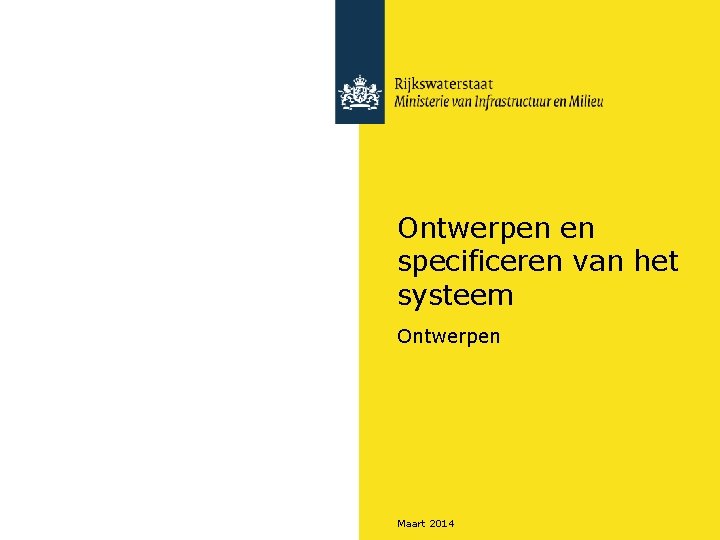

Ontwerpen en specificeren van het systeem Ontwerpen Maart 2014

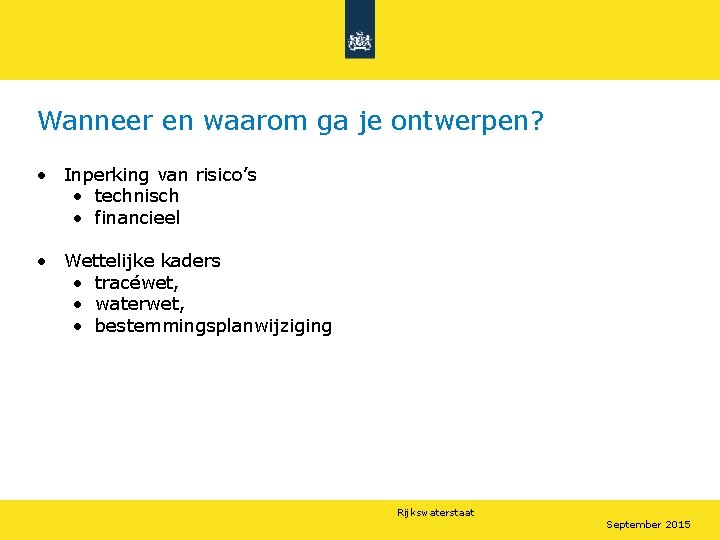

Wanneer en waarom ga je ontwerpen? • Inperking van risico’s • technisch • financieel • Wettelijke kaders • tracéwet, • waterwet, • bestemmingsplanwijziging Rijkswaterstaat September 2015

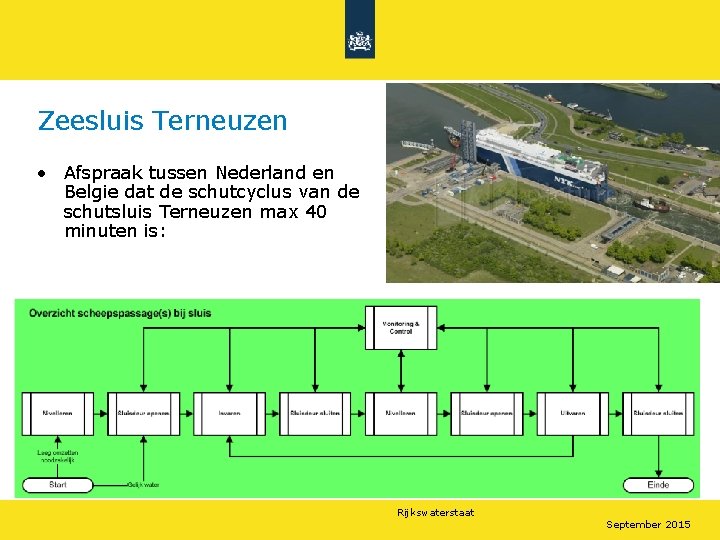

Zeesluis Terneuzen • Afspraak tussen Nederland en Belgie dat de schutcyclus van de schutsluis Terneuzen max 40 minuten is: Rijkswaterstaat September 2015

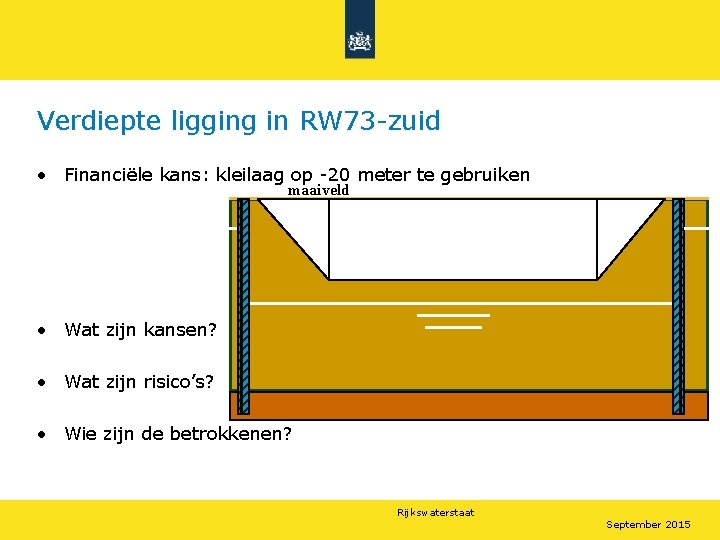

Verdiepte ligging in RW 73 -zuid • Financiële kans: kleilaag op -20 meter te gebruiken maaiveld • Wat zijn kansen? • Wat zijn risico’s? • Wie zijn de betrokkenen? Rijkswaterstaat September 2015

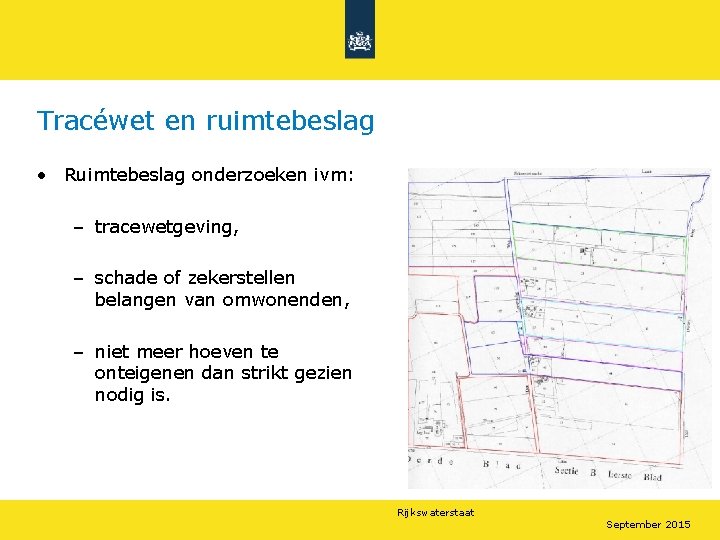

Tracéwet en ruimtebeslag • Ruimtebeslag onderzoeken ivm: – tracewetgeving, – schade of zekerstellen belangen van omwonenden, – niet meer hoeven te onteigenen dan strikt gezien nodig is. Rijkswaterstaat September 2015

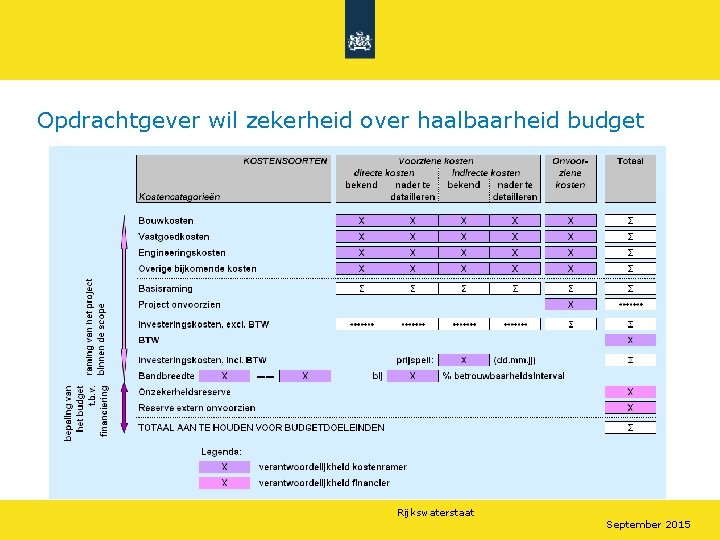

Opdrachtgever wil zekerheid over haalbaarheid budget Rijkswaterstaat September 2015

Wat doe je als je gaat ontwerpen? 1. Genereren van oplossingen en 2. maken van een keuze • Wanneer maak je een keuze? • Hoe maak je een keuze? Rijkswaterstaat September 2015

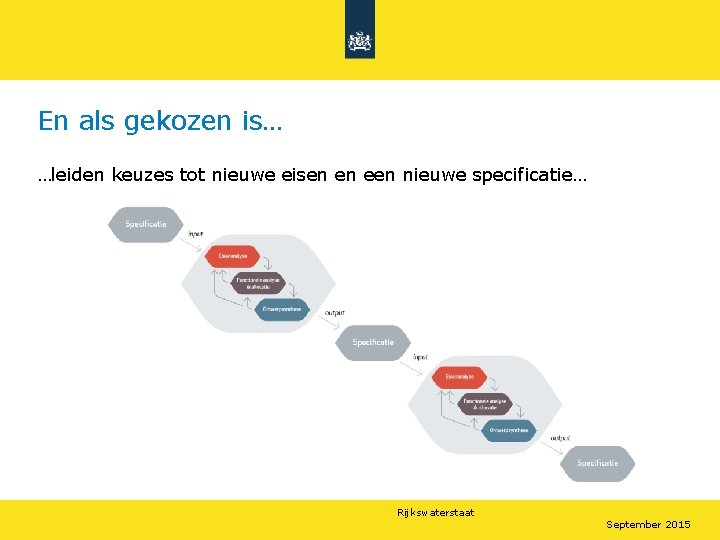

En als gekozen is… …leiden keuzes tot nieuwe eisen en een nieuwe specificatie… Rijkswaterstaat September 2015

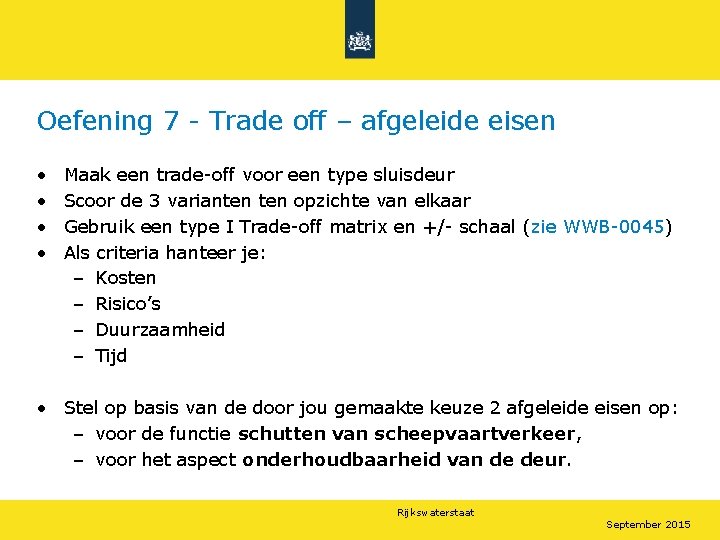

Oefening 7 - Trade off – afgeleide eisen • • Maak een trade-off voor een type sluisdeur Scoor de 3 varianten opzichte van elkaar Gebruik een type I Trade-off matrix en +/- schaal (zie WWB-0045) Als criteria hanteer je: – Kosten – Risico’s – Duurzaamheid – Tijd • Stel op basis van de door jou gemaakte keuze 2 afgeleide eisen op: – voor de functie schutten van scheepvaartverkeer, – voor het aspect onderhoudbaarheid van de deur. Rijkswaterstaat September 2015

Ontwerpen en specificeren van het systeem De systeemspecificatie: Hoe pak je dat aan? September 2015

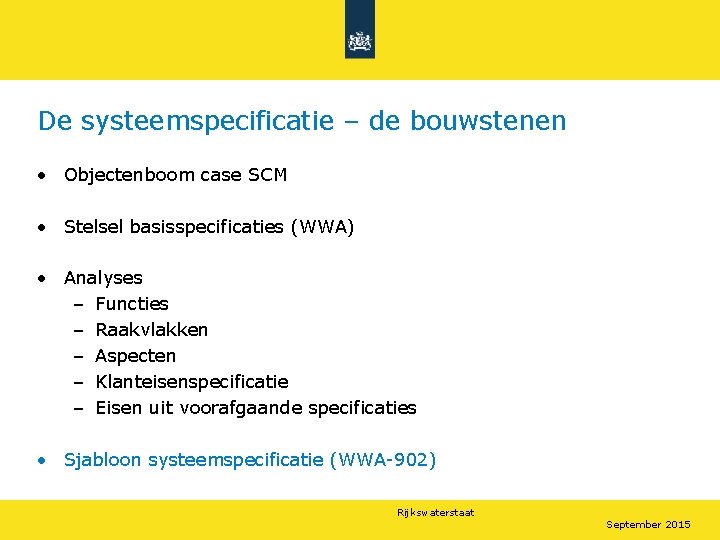

De systeemspecificatie – de bouwstenen • Objectenboom case SCM • Stelsel basisspecificaties (WWA) • Analyses – Functies – Raakvlakken – Aspecten – Klanteisenspecificatie – Eisen uit voorafgaande specificaties • Sjabloon systeemspecificatie (WWA-902) Rijkswaterstaat September 2015

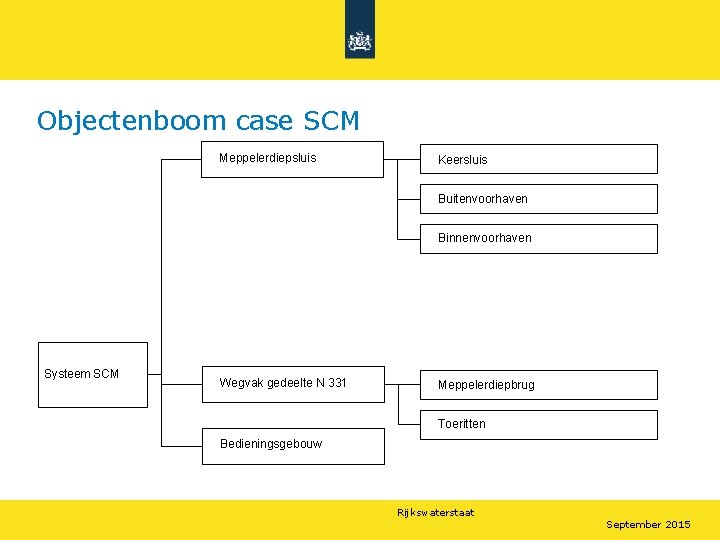

Objectenboom case SCM Meppelerdiepsluis Keersluis Buitenvoorhaven Binnenvoorhaven Systeem SCM Wegvak gedeelte N 331 Meppelerdiepbrug Toeritten Bedieningsgebouw Rijkswaterstaat September 2015

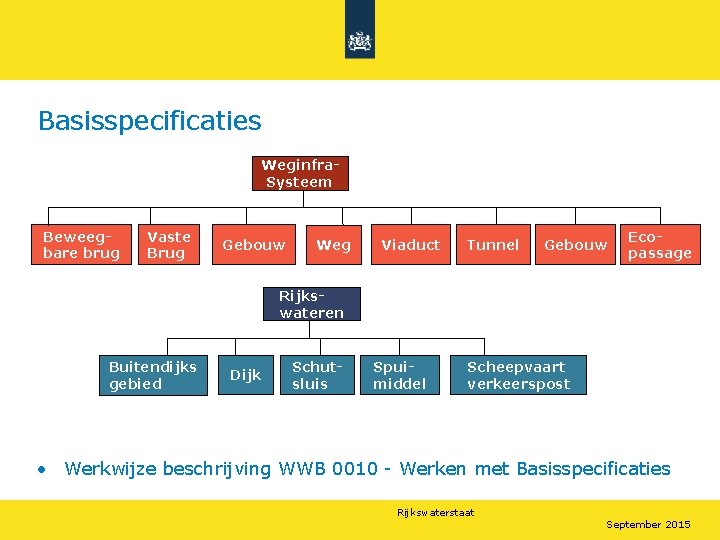

Basisspecificaties Weginfra. Systeem Beweegbare brug Vaste Brug Gebouw Weg Viaduct Tunnel Gebouw Ecopassage Rijkswateren Buitendijks gebied Dijk Schutsluis Spuimiddel Scheepvaart verkeerspost • Werkwijze beschrijving WWB 0010 - Werken met Basisspecificaties Rijkswaterstaat September 2015

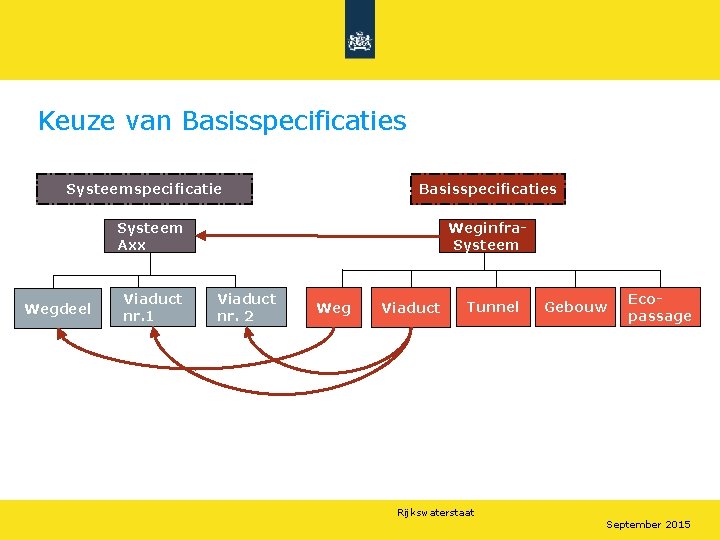

Keuze van Basisspecificaties Systeemspecificatie Basisspecificaties Systeem Axx Wegdeel Viaduct nr. 1 Weginfra. Systeem Viaduct nr. 2 Weg Viaduct Tunnel Gebouw Ecopassage Rijkswaterstaat September 2015

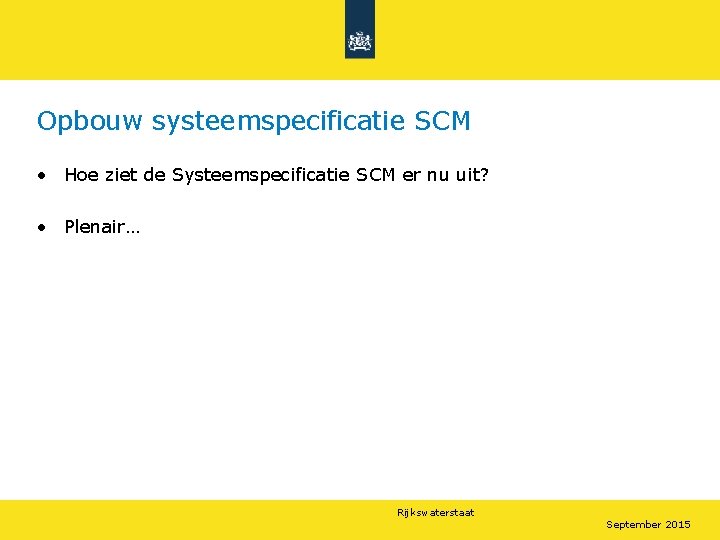

Opbouw systeemspecificatie SCM • Hoe ziet de Systeemspecificatie SCM er nu uit? • Plenair… Rijkswaterstaat September 2015

Ontwerpen en specificeren van het systeem De systeemspecificatie: plaats en doel September 2015

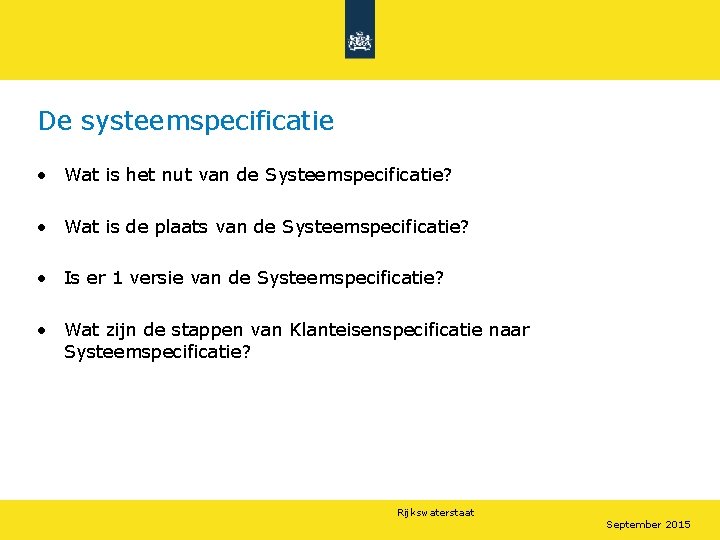

De systeemspecificatie • Wat is het nut van de Systeemspecificatie? • Wat is de plaats van de Systeemspecificatie? • Is er 1 versie van de Systeemspecificatie? • Wat zijn de stappen van Klanteisenspecificatie naar Systeemspecificatie? Rijkswaterstaat September 2015
