ONE ROOM LIVING GAMBAR KERJA INTERIOR Pertemuan 6

ONE ROOM LIVING – GAMBAR KERJA INTERIOR Pertemuan 6 Irma Damayantie, S. Ds. , M. Ds Prodi Desain Interior - FDIK

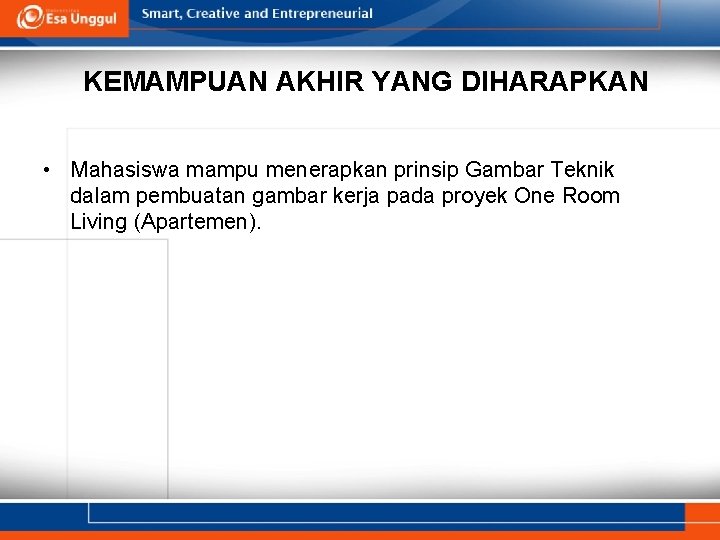

KEMAMPUAN AKHIR YANG DIHARAPKAN • Mahasiswa mampu menerapkan prinsip Gambar Teknik dalam pembuatan gambar kerja pada proyek One Room Living (Apartemen).

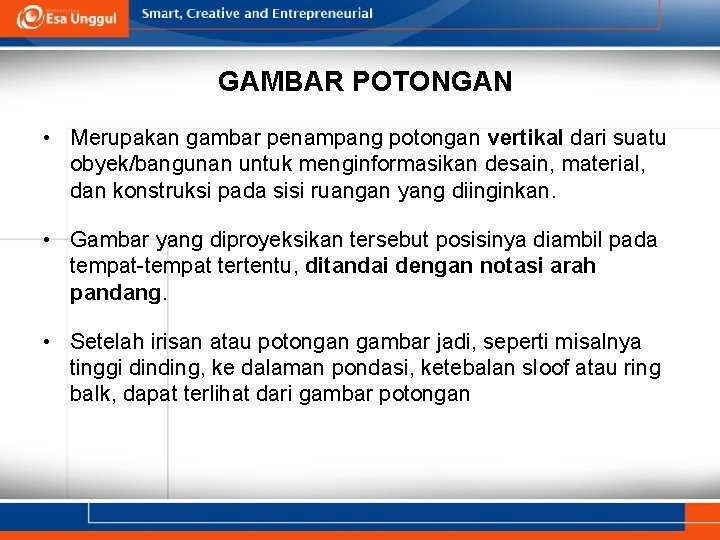

GAMBAR POTONGAN • Merupakan gambar penampang potongan vertikal dari suatu obyek/bangunan untuk menginformasikan desain, material, dan konstruksi pada sisi ruangan yang diinginkan. • Gambar yang diproyeksikan tersebut posisinya diambil pada tempat-tempat tertentu, ditandai dengan notasi arah pandang. • Setelah irisan atau potongan gambar jadi, seperti misalnya tinggi dinding, ke dalaman pondasi, ketebalan sloof atau ring balk, dapat terlihat dari gambar potongan

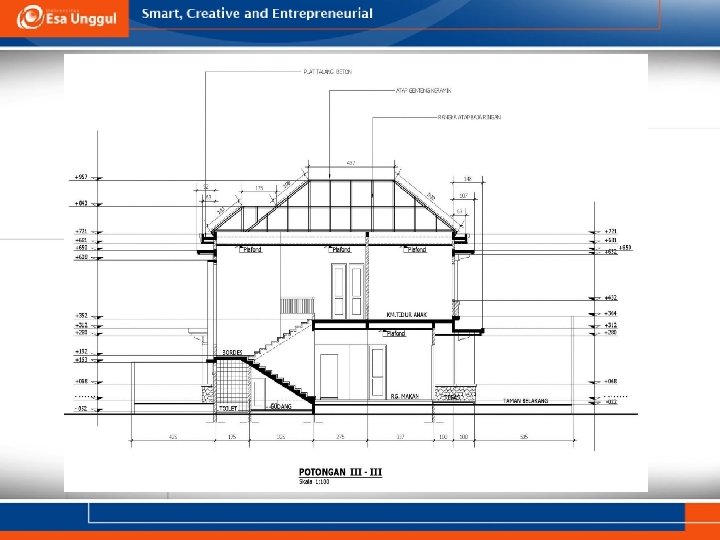

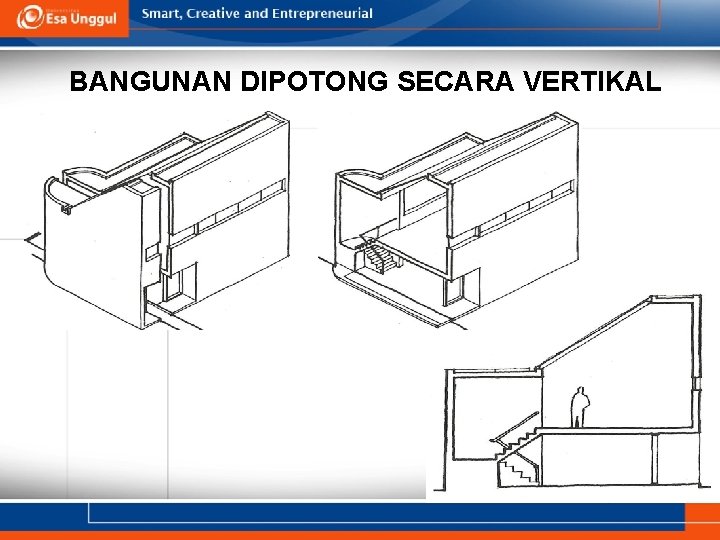

BANGUNAN DIPOTONG SECARA VERTIKAL

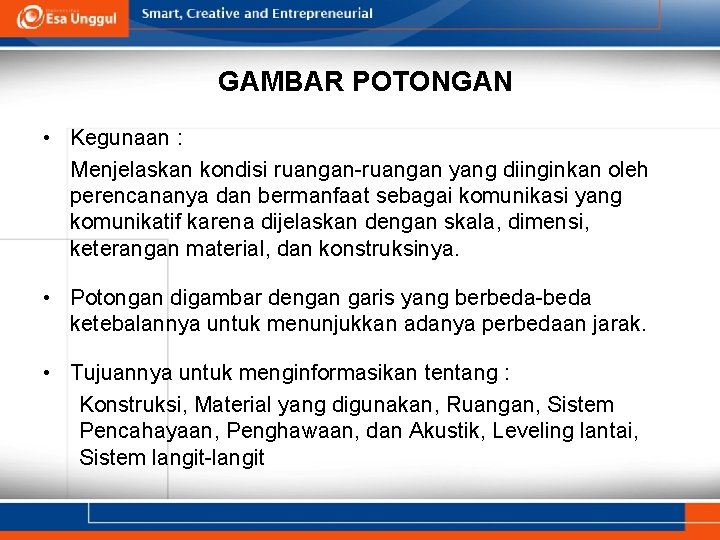

GAMBAR POTONGAN • Kegunaan : Menjelaskan kondisi ruangan-ruangan yang diinginkan oleh perencananya dan bermanfaat sebagai komunikasi yang komunikatif karena dijelaskan dengan skala, dimensi, keterangan material, dan konstruksinya. • Potongan digambar dengan garis yang berbeda-beda ketebalannya untuk menunjukkan adanya perbedaan jarak. • Tujuannya untuk menginformasikan tentang : Konstruksi, Material yang digunakan, Ruangan, Sistem Pencahayaan, Penghawaan, dan Akustik, Leveling lantai, Sistem langit-langit

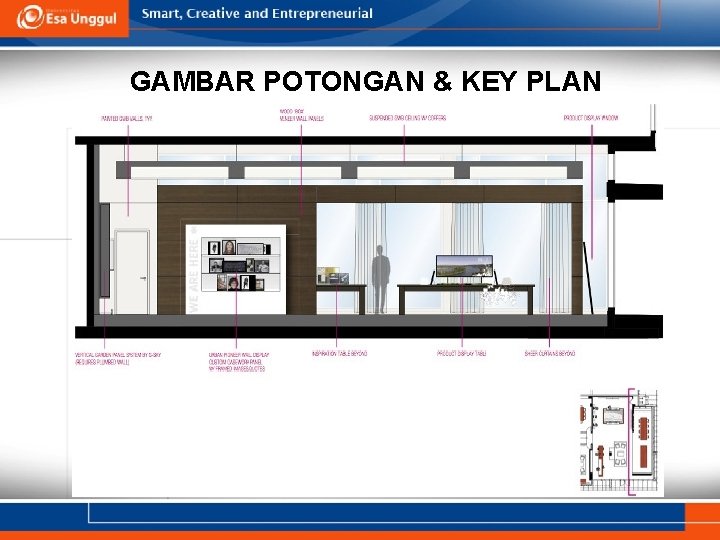

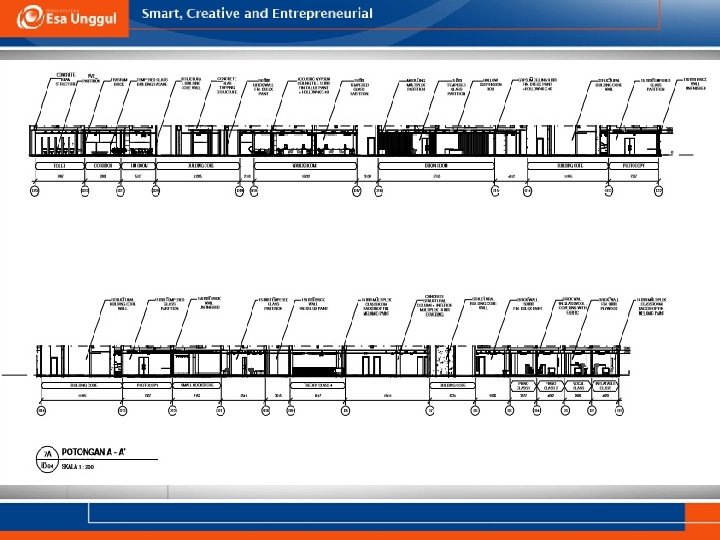

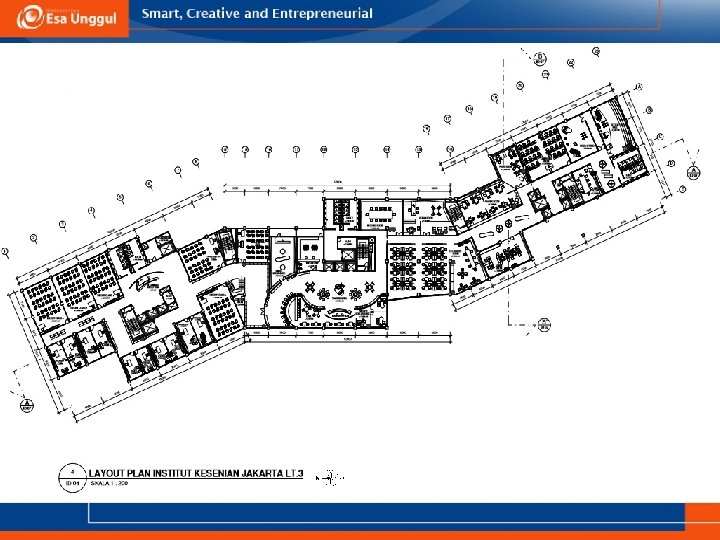

GAMBAR POTONGAN & KEY PLAN

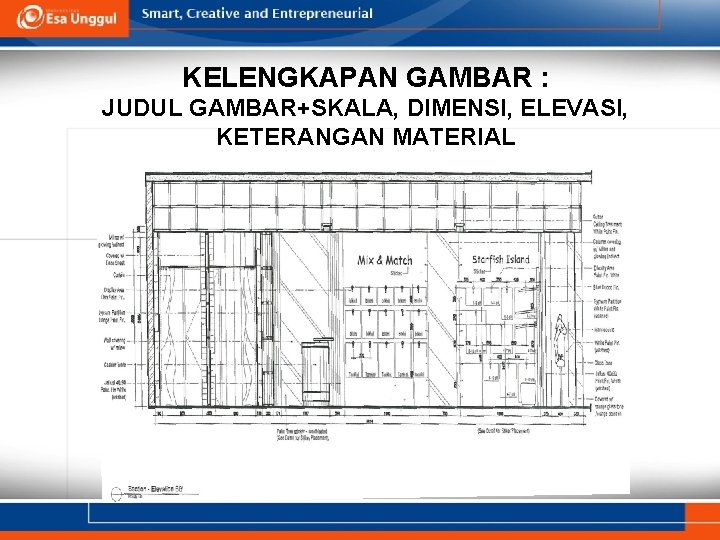

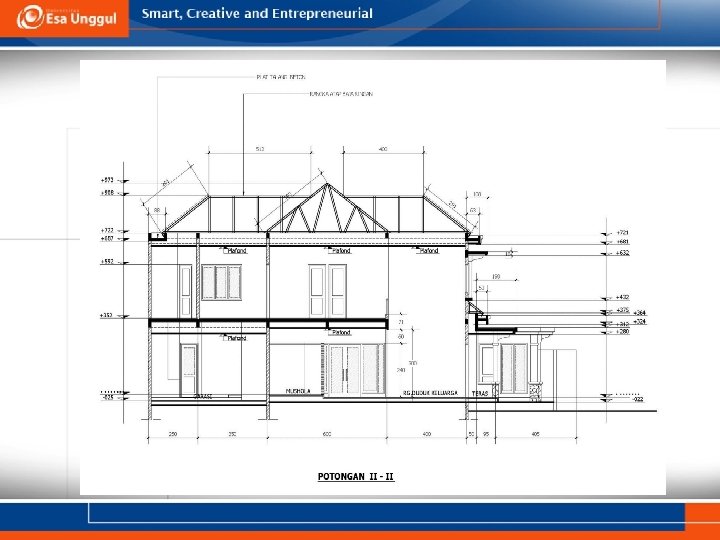

KELENGKAPAN GAMBAR : JUDUL GAMBAR+SKALA, DIMENSI, ELEVASI, KETERANGAN MATERIAL

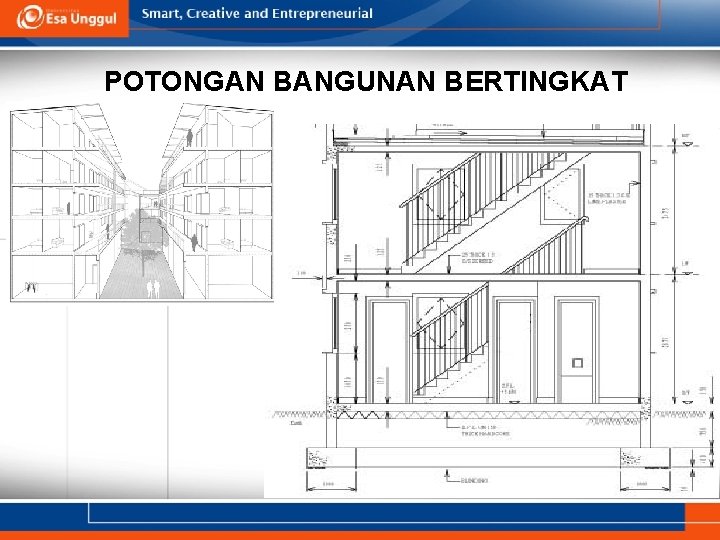

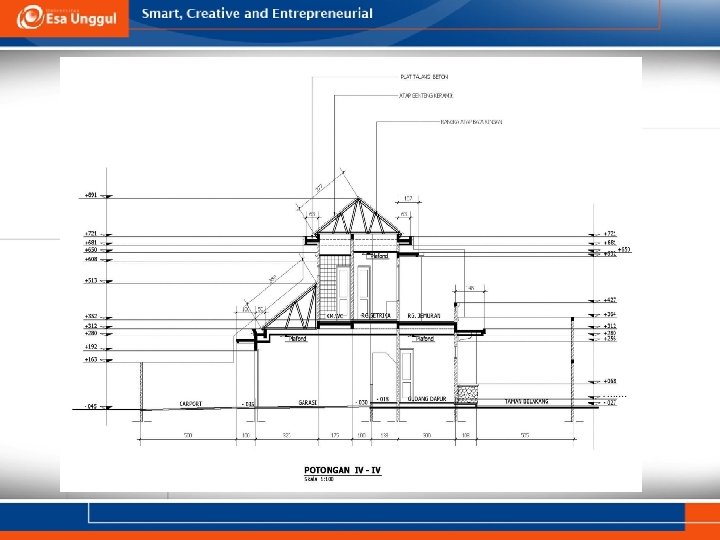

POTONGAN BANGUNAN BERTINGKAT

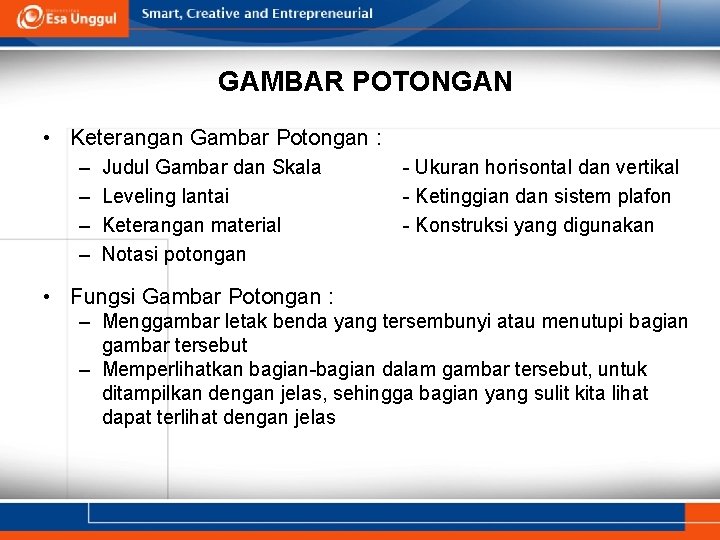

GAMBAR POTONGAN • Keterangan Gambar Potongan : – – Judul Gambar dan Skala Leveling lantai Keterangan material Notasi potongan - Ukuran horisontal dan vertikal - Ketinggian dan sistem plafon - Konstruksi yang digunakan • Fungsi Gambar Potongan : – Menggambar letak benda yang tersembunyi atau menutupi bagian gambar tersebut – Memperlihatkan bagian-bagian dalam gambar tersebut, untuk ditampilkan dengan jelas, sehingga bagian yang sulit kita lihat dapat terlihat dengan jelas

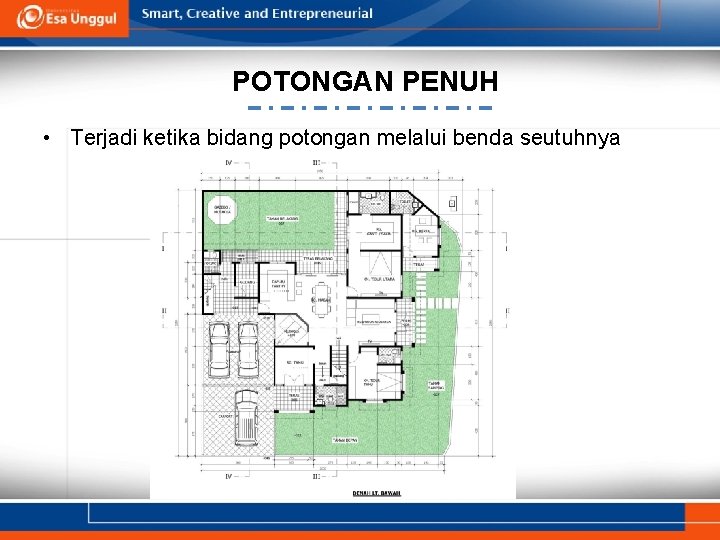

POTONGAN PENUH • Terjadi ketika bidang potongan melalui benda seutuhnya

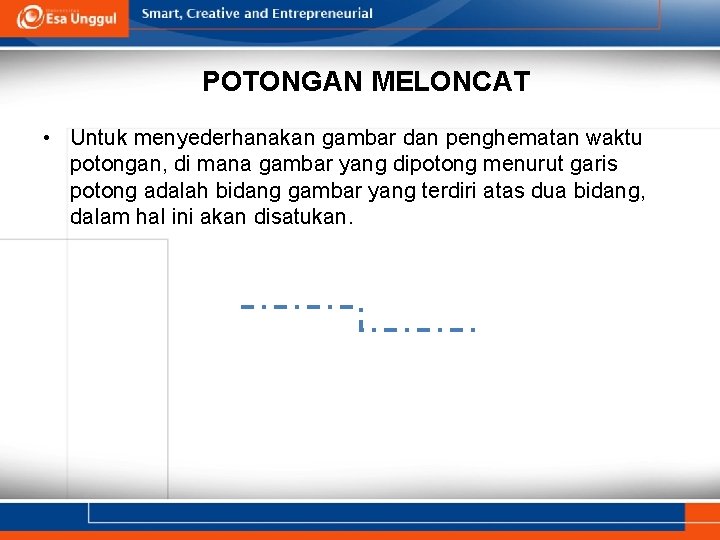

POTONGAN MELONCAT • Untuk menyederhanakan gambar dan penghematan waktu potongan, di mana gambar yang dipotong menurut garis potong adalah bidang gambar yang terdiri atas dua bidang, dalam hal ini akan disatukan.
