ONDULEUR AUTONOME

LES INTERRUPTEURS Une réalisation pratique de K 1 Grâce à un transistor bipolaire et Une diode en anti-parallèle Une réalisation pratique de K 2 Grâce à un transistor bipolaire et Une diode en anti-parallèle

Onduleur de tension monophasé à deux interrupteurs Interrupteur K 1 Interrupteur K 2

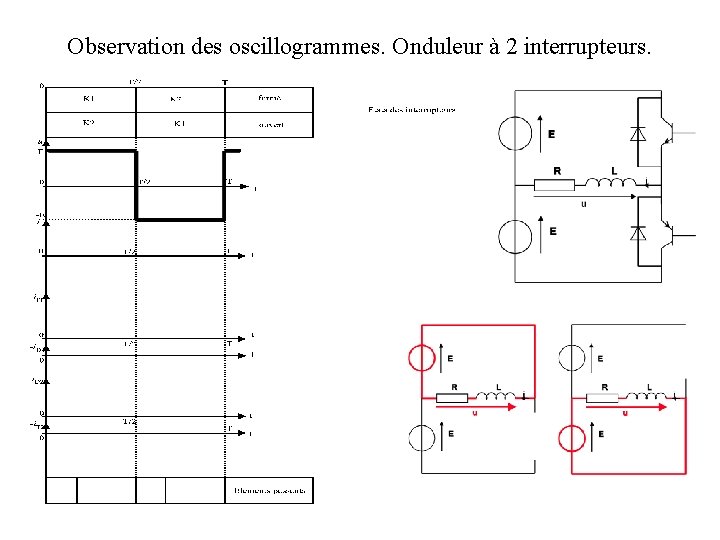

Observation des oscillogrammes. Onduleur à 2 interrupteurs.

Observation des oscillogrammes

Observation des oscillogrammes D 1 T 1

Observation des oscillogrammes D 2 T 2

Onduleur de tension monophasé en pont

Observation des oscillogrammes. Onduleur en pont.

Observation des oscillogrammes

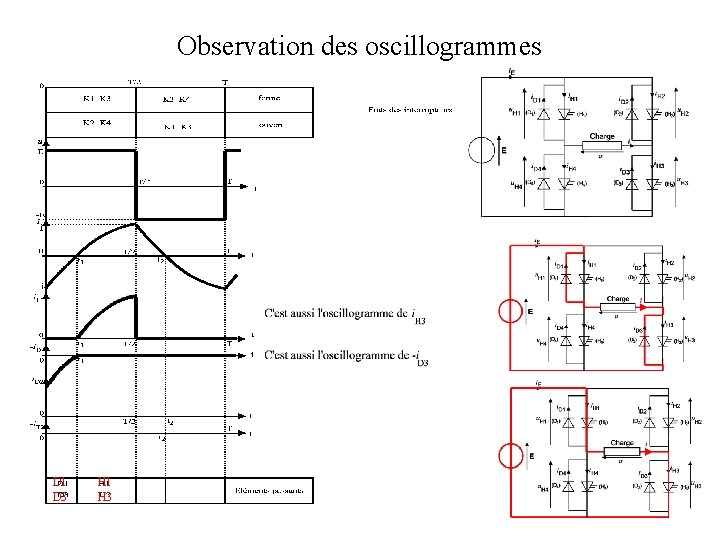

Observation des oscillogrammes D 1 D 3 H 1 H 3

Observation des oscillogrammes D 2 D 4 H 2 H 4

Commande décalée : Observation des oscillogrammes Quand K 3 et K 4 sont commandés en même temps, la charge est court-circuitée. Il en va de même quand K 1 et K 2 sont commandés en même temps.

Commande décalée : Observation des oscillogrammes Phases de récupération Phases d’alimentation Phases de roue libre

OBTENTION D’UN COURANT SINUSOÏDAL : LA MODULATION DE LARGEUR D’IMPULSION M. L. I. • Le découpage de la tension de la charge en impulsions de largeurs prédéterminées. • L’élimination des harmoniques de courant de rang faible. • Le filtrage pour éliminer les harmoniques de courant de rang élevé. • L’obtention d’un courant quasiment sinusoïdal aux bornes de la charge. On obtient une source de courant sinusoïdal à fréquence réglable.
