Ondulatria Classificao das Ondas Quanto a forma Transversais
- Slides: 82
Ondulatória

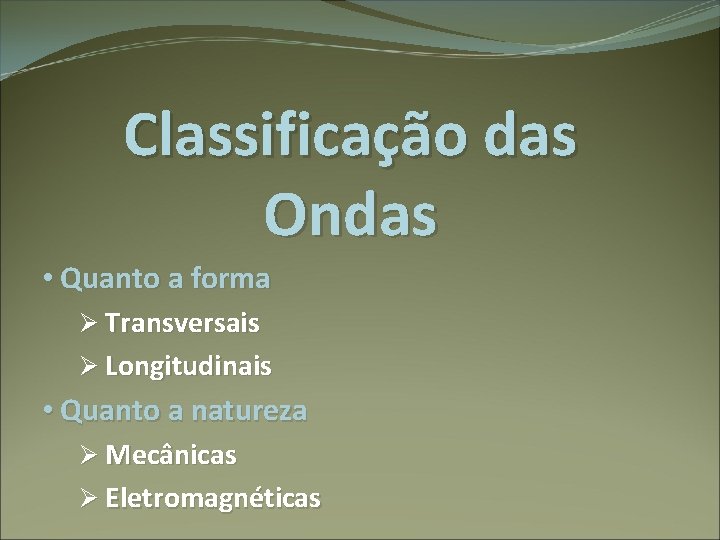

Classificação das Ondas • Quanto a forma Ø Transversais Ø Longitudinais • Quanto a natureza Ø Mecânicas Ø Eletromagnéticas
Ondas Transversais

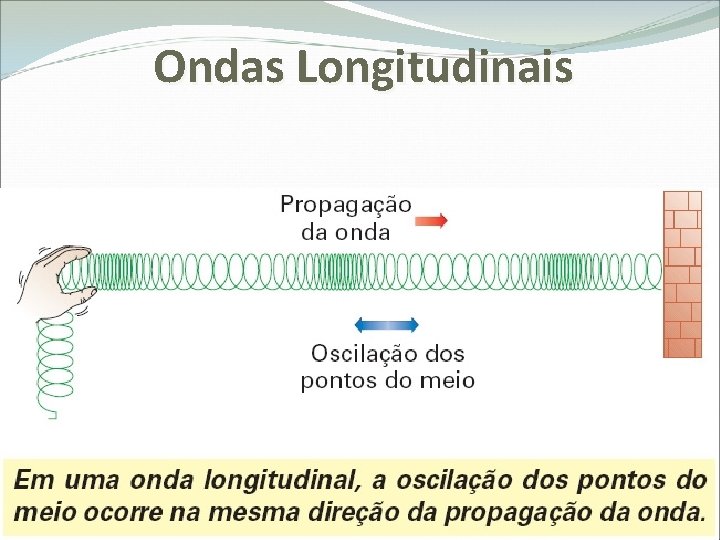

Ondas Longitudinais
Ondas Mecânicas São ondas que necessitam de um meio material para se propagarem. Exemplos: Onda sonora; Ondas em cordas; Ondas na superfície de um líquido.
Ondas Eletromagnéticas Quando a onda envolve a oscilação de campos elétricos e magnéticos, dizemos que é uma onda eletromagnética.
Ondas Eletromagnéticas As ondas eletromagnéticas são classificadas de acordo com sua freqüência. Veja esquema a seguir.

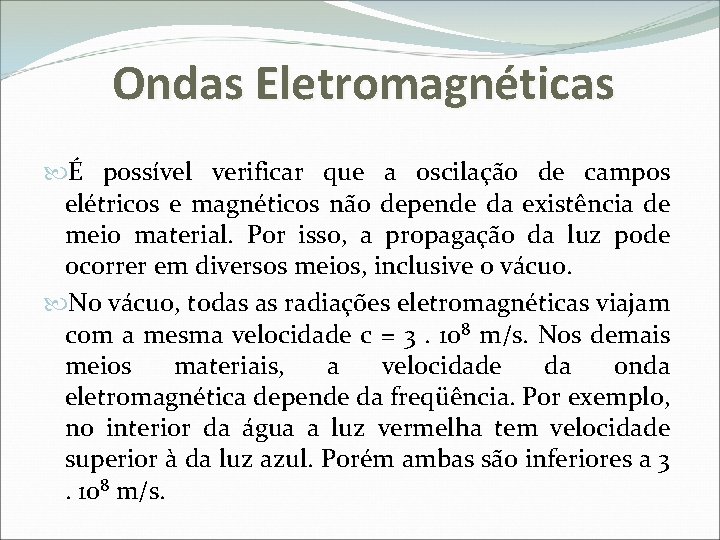

Ondas Eletromagnéticas É possível verificar que a oscilação de campos elétricos e magnéticos não depende da existência de meio material. Por isso, a propagação da luz pode ocorrer em diversos meios, inclusive o vácuo. No vácuo, todas as radiações eletromagnéticas viajam com a mesma velocidade c = 3. 108 m/s. Nos demais meios materiais, a velocidade da onda eletromagnética depende da freqüência. Por exemplo, no interior da água a luz vermelha tem velocidade superior à da luz azul. Porém ambas são inferiores a 3. 108 m/s.
Polarização
Polarização
Elementos de uma Onda
Amplitude (A)

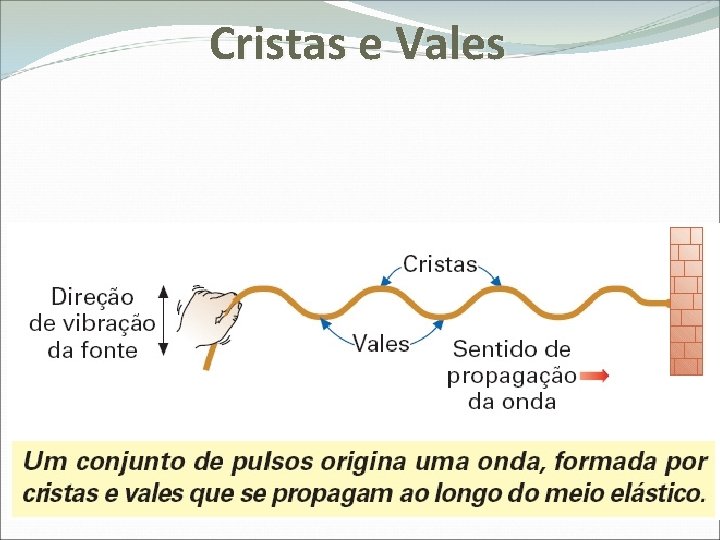

Cristas e Vales

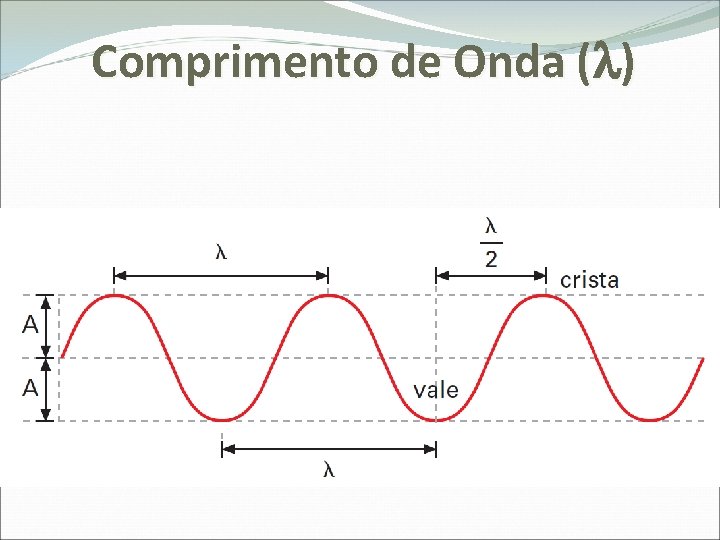

Comprimento de Onda ( )
Comprimento de Onda ( )
Período (T) É o tempo necessário para que uma onda percorra um comprimento de onda, ou seja, é o tempo de duração de uma oscilação completa.
Frequência (f) Frequência [ Hz ] Período [s]

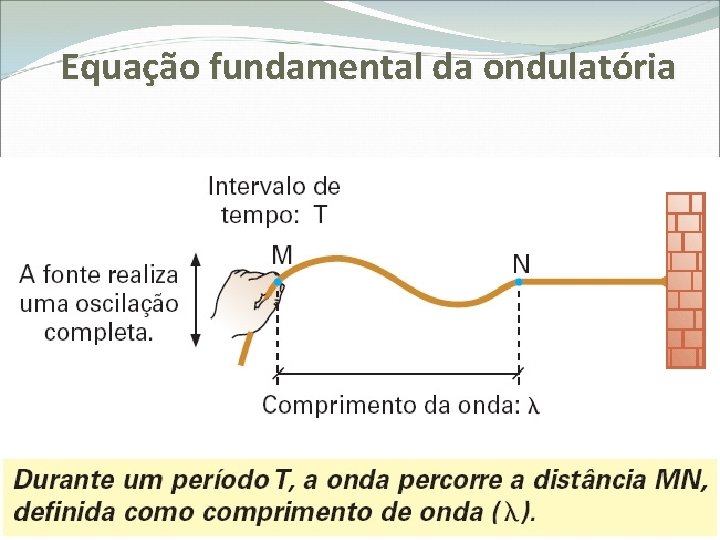

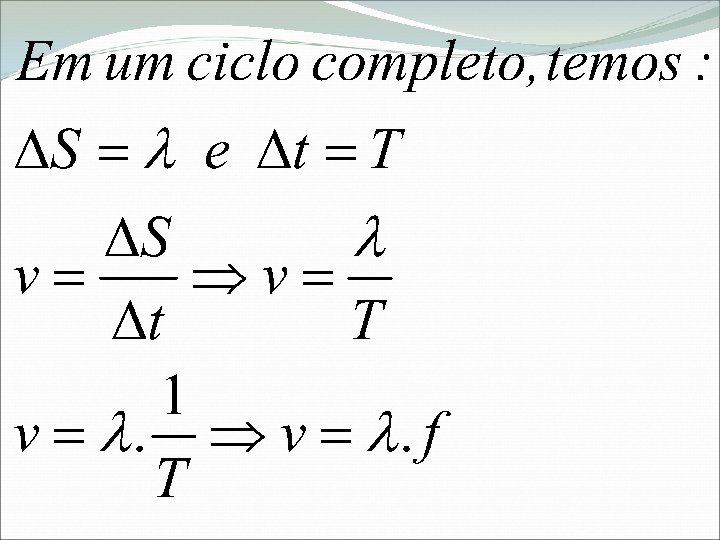

Equação fundamental da ondulatória
Equação fundamental da ondulatória Velocidade de propagação Comprimento de onda [ m/s ] [m] Frequência [ Hz ]
Ondas em Cordas
Reflexão
Refração
Refração
Ondas em Líquidos
Representação

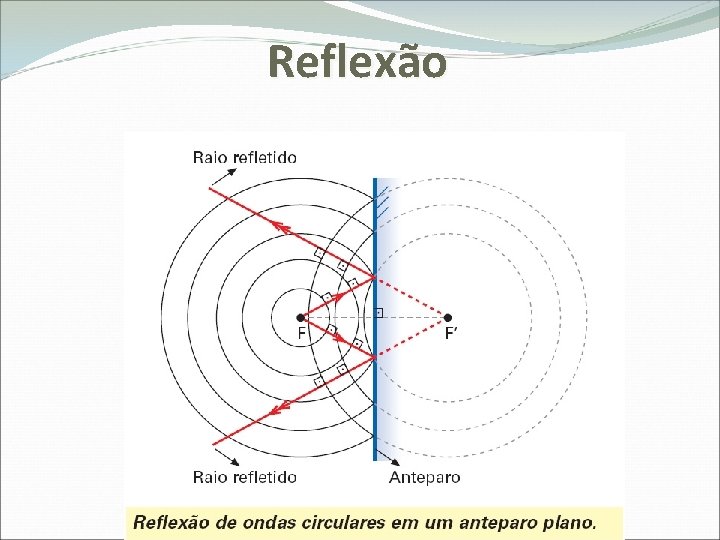

Reflexão
Reflexão

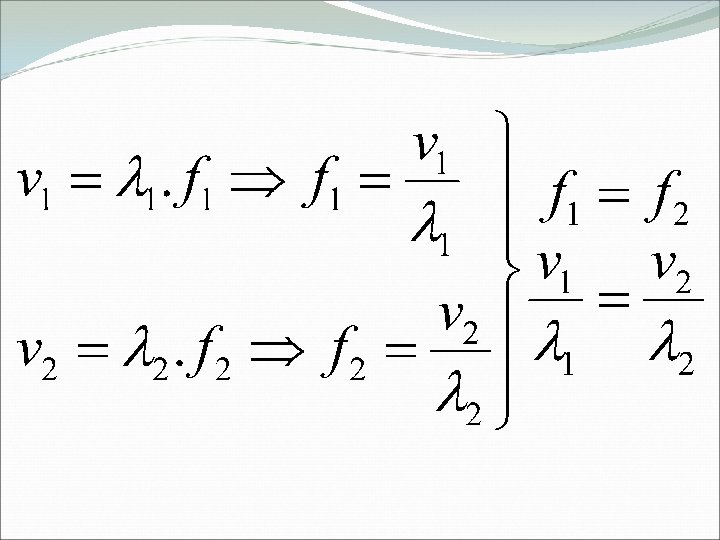

Refração
Refração
Acústica A Natureza do Som

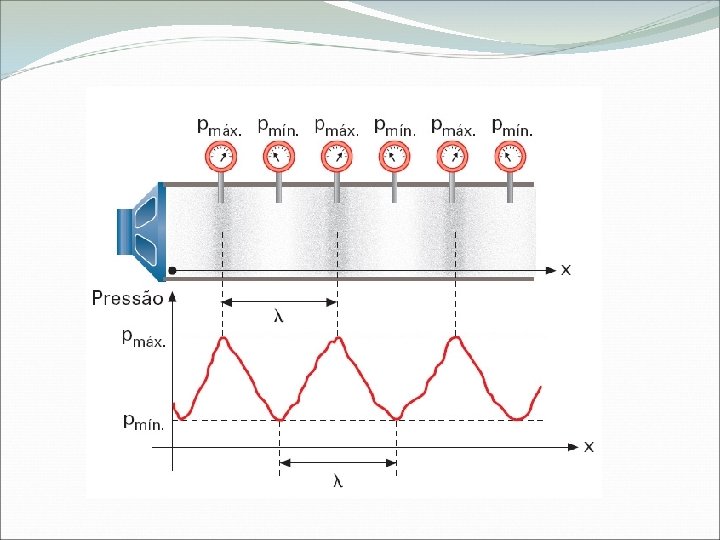

O que é onda sonora? Onda sonora é uma onda longitudinal mecânica (portanto só se propaga em um meio material), cuja freqüência está compreendida, aproximadamente, entre 20 Hz e 20. 000 Hz.
Infra-som e Ultra-som Infra-som é uma onda longitudinal mecânica com freqüência inferior a 20 Hz; Ultra-som é uma onda longitudinal com freqüência superior a 20. 000 Hz.
Velocidade de propagação Depende do meio de propagação, sendo: Vsólidos > Vlíqüidos > Vgases Também há influência da temperatura do meio, quanto maior a temperatura maior a velocidade do som. Não depende da pressão, freqüência e comprimento de onda.

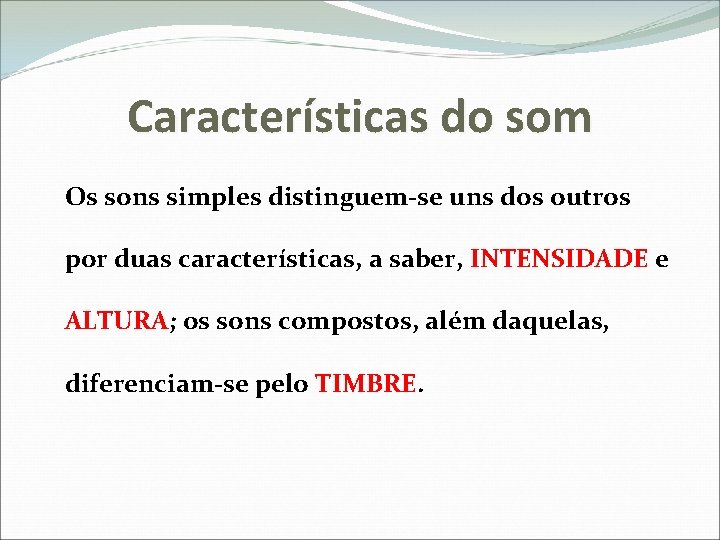

Características do som Os sons simples distinguem-se uns dos outros por duas características, a saber, INTENSIDADE e ALTURA; os sons compostos, além daquelas, diferenciam-se pelo TIMBRE.
Intensidade Sonora Está ligada à amplitude das vibrações; (e, portanto à energia transportada pela onda sonora É a qualidade pela qual um som forte (grande amplitude — muita energia) se distingue de um som fraco (pequena amplitude — pouca energia).
Intensidade Sonora
Intensidade Média de uma onda

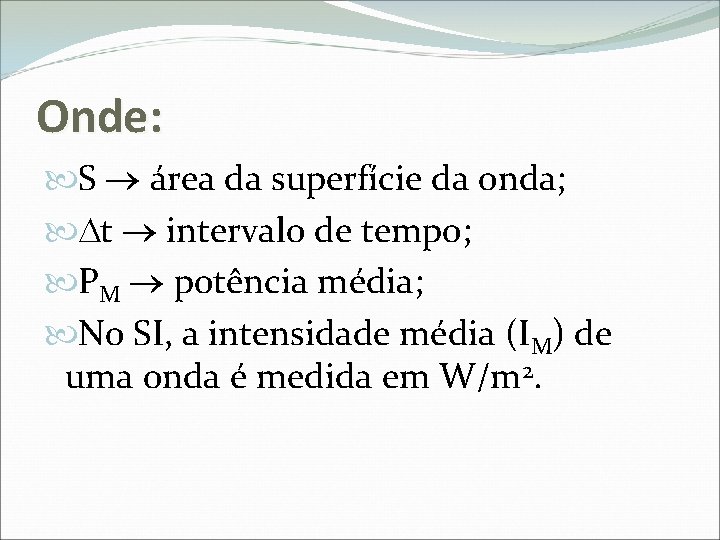

Onde: S área da superfície da onda; t intervalo de tempo; PM potência média; No SI, a intensidade média (IM) de uma onda é medida em W/m 2.

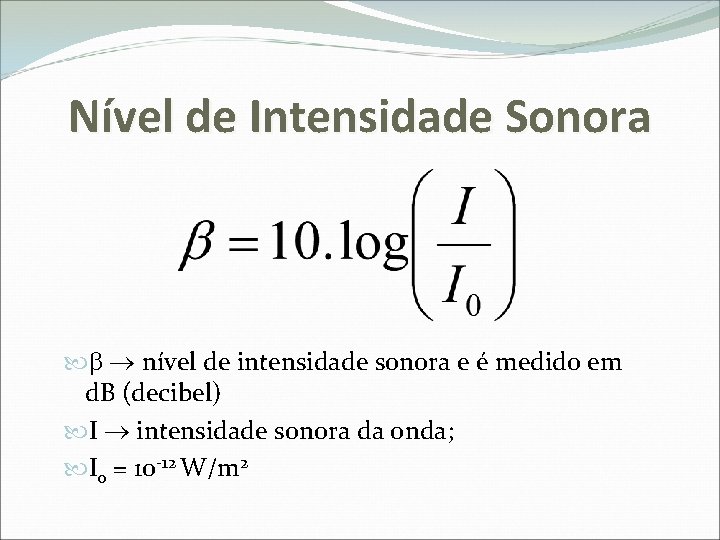

Nível de Intensidade Sonora nível de intensidade sonora e é medido em d. B (decibel) I intensidade sonora da onda; I 0 = 10 -12 W/m 2
Altura do Som A altura do som está ligada unicamente à sua freqüência; É a qualidade pela qual um som grave se distingue de um som agudo; Som baixo frequência baixa som grave Som alto frequência alta som agudo

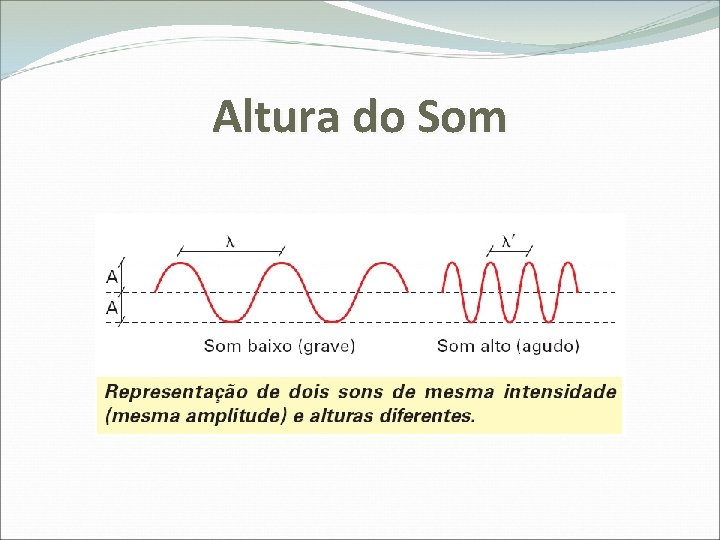

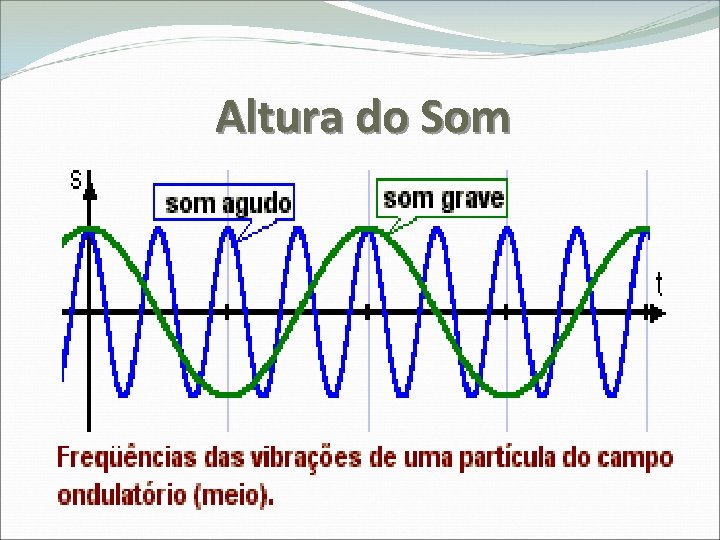

Altura do Som
Altura do Som

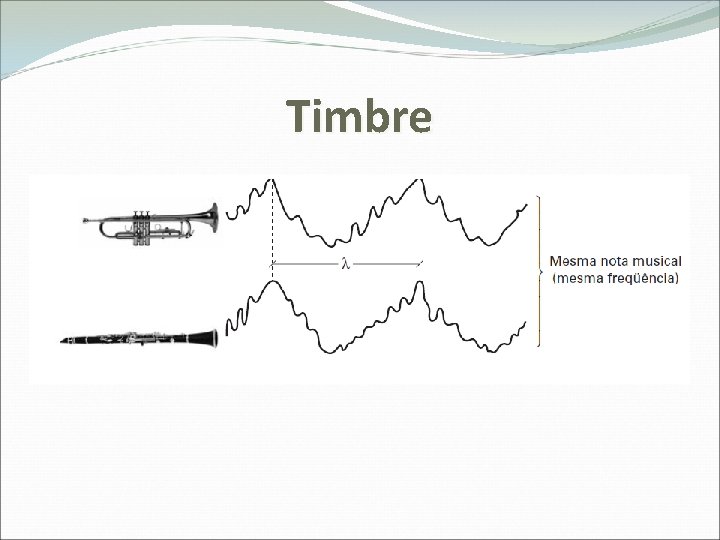

Timbre É uma qualidade da fonte sonora; É uma função do conjunto de harmônicos que compõem a onda sonora gerada. É através do timbre que podemos diferenciar a mesma nota musical emitida por dois instrumentos diferentes.
Timbre
Timbre
Cordas Vibrantes
1º harmônico ou modo fundamental
Freqüências naturais de vibração
Equação de Lagrange-Helmholtz Número de ventres Tração na corda Freqüência Comprimento da corda Densidade Linear

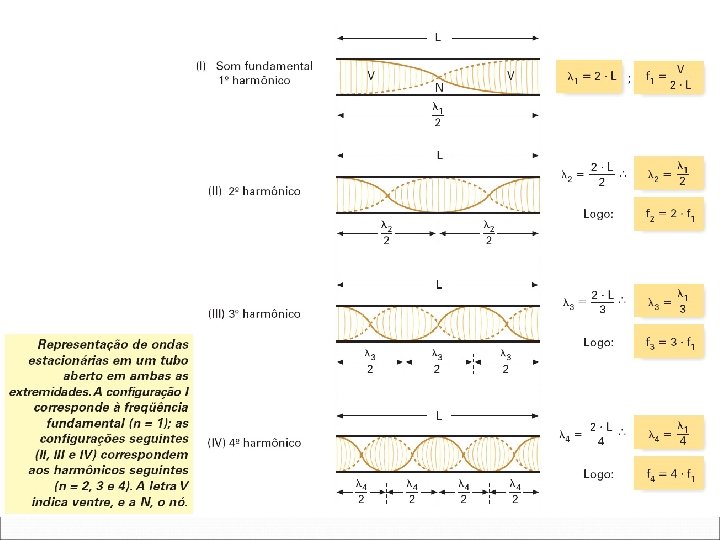

Tubo Sonoro Aberto

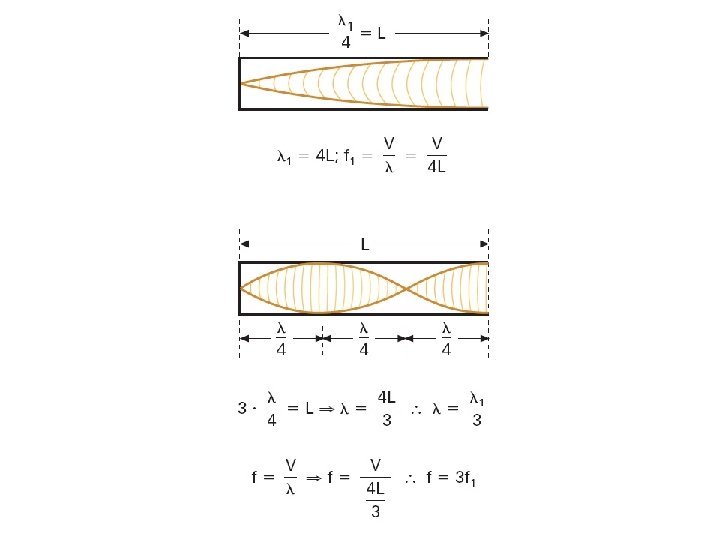

Tubo Sonoro Fechado
Efeito Doppler
Observação: Considera-se o sentido positivo sempre o sentido que vai do receptor para a fonte sonora.
MOVIMENTO HARMÔNICO SIMPLES
Movimento Harmônico Simples
Características de um MHS O corpo em MHS repete seu estado cinemático (mesma posição, mesmo vetor velocidade e mesmo vetor aceleração) em intervalos de tempo iguais [período (T)]. O corpo realiza um movimento de vai-e-vem em uma trajetória que é um segmento de reta ou, pelo menos, muito próximo de um segmento de reta. A resultante tem comportamento análogo ao da força elástica, ou seja, R = constante ⋅ |x|, onde x é a posição do corpo, sendo assim a resultante é restauradora, isto é, ela sempre aponta para a posição de equilíbrio.
Grandezas de um MHS Período é o menor intervalo de tempo para que uma situação física se repita. Por exemplo, é o tempo para o corpo abandonado em A retorne ao ponto A. Freqüência de um MHS é o número de vezes que uma dada situação física se repete, em uma determinada unidade de tempo. A expressão 2π/T aparece inúmeras vezes nas deduções de MHS. Daí a idéia de se definir uma grandeza física denominada pulsação (ω).
Nomenclatura A abscissa (x) de um corpo em MHS, também chamada elongação, varia entre um máximo e um mínimo. Denominamos amplitude (A) do movimento ao valor máximo da elongação. Como o movimento é simétrico em relação à posição, de equilíbrio, adotando-se a origem nessa posição, o valor de x está compreendido entre –A e A. Em símbolos: –A x A
Descrevendo uma oscilação
Gráficos Resultante(R) e abscissa(x) sempre possuem sentidos opostos.

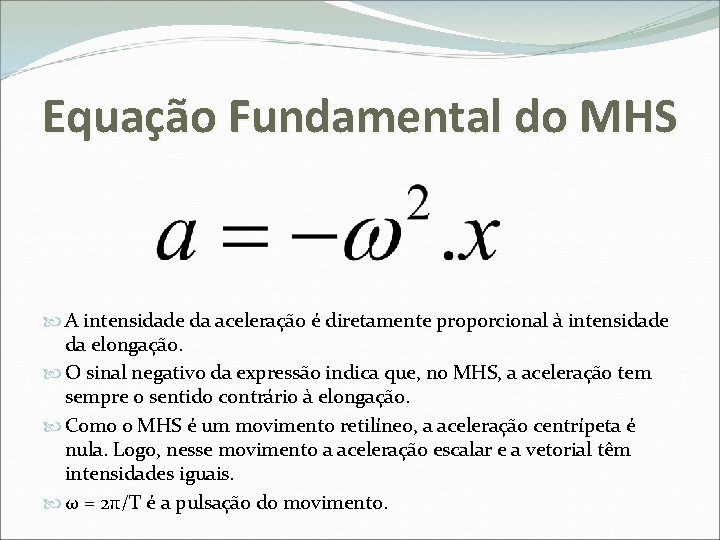

Equação Fundamental do MHS A intensidade da aceleração é diretamente proporcional à intensidade da elongação. O sinal negativo da expressão indica que, no MHS, a aceleração tem sempre o sentido contrário à elongação. Como o MHS é um movimento retilíneo, a aceleração centrípeta é nula. Logo, nesse movimento a aceleração escalar e a vetorial têm intensidades iguais. ω = 2π/T é a pulsação do movimento.
Dinâmica do sistema massa-mola

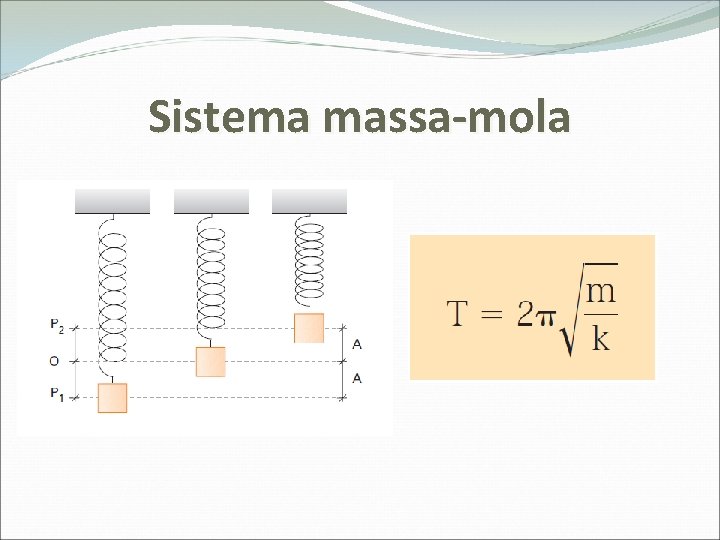

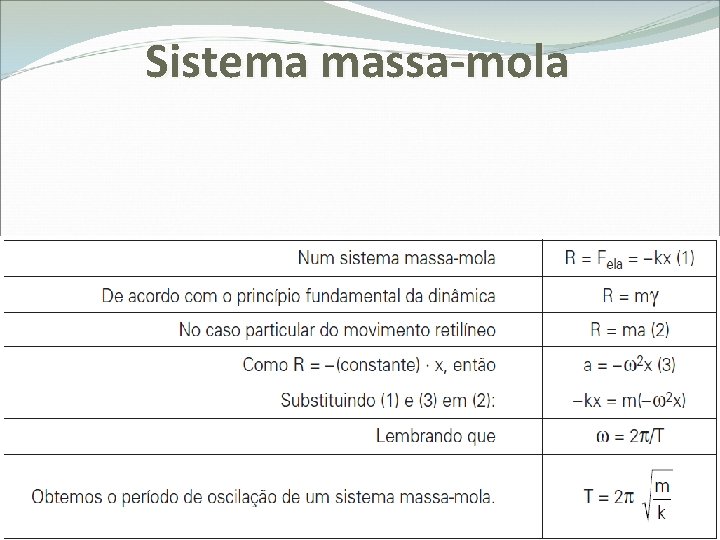

Sistema massa-mola
Sistema massa-mola

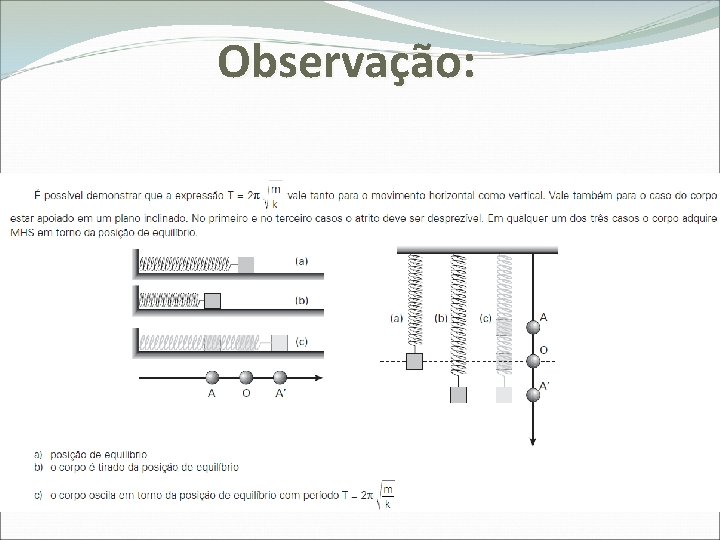

Observação:

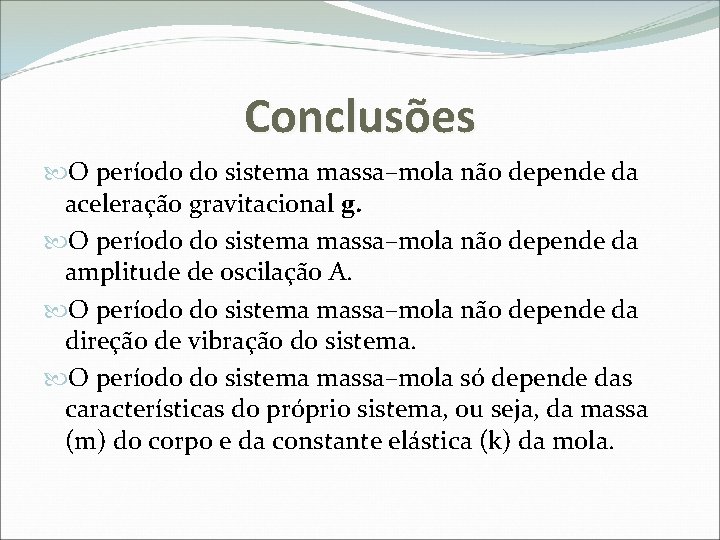

Conclusões O período do sistema massa–mola não depende da aceleração gravitacional g. O período do sistema massa–mola não depende da amplitude de oscilação A. O período do sistema massa–mola não depende da direção de vibração do sistema. O período do sistema massa–mola só depende das características do próprio sistema, ou seja, da massa (m) do corpo e da constante elástica (k) da mola.
Dinâmica do pêndulo simples

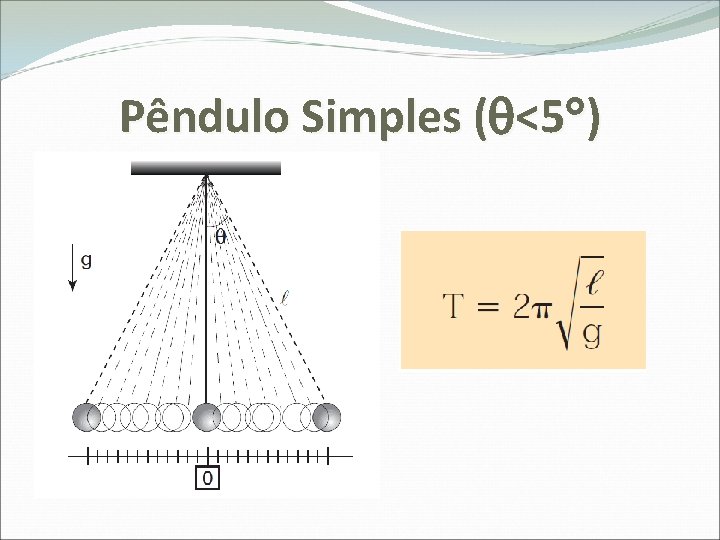

Pêndulo Simples ( <5 )
Pêndulo Simples ( <5 )
Conclusões O período de oscilação depende do comprimento do fio; O período de oscilação Depende da aceleração local da gravidade g; O período de oscilação não depende da amplitude da oscilação (desde que o pêndulo esteja na condição de pequena oscilação); O período de oscilação não depende da massa do corpo.
Relógio de Pêndulo Se o período T aumentar, o pêndulo oscilará mais lentamente, e o relógio deverá se atrasar. Se o período T diminuir, o pêndulo oscilará mais rapidamente, e o relógio deverá se adiantar.
Descrevendo uma oscilação
