ONDOKUZ MAYIS ÜNİVERSİTESİ MİMARLIK FAKÜLTESİ ICM 214. 1 Tasarımcılar İçin Fotoğraf Dersi DERS 5 // PROF. DR. ATA YAKUP KAPTAN

ONDOKUZ MAYIS ÜNİVERSİTESİ MİMARLIK FAKÜLTESİ Ders 5 Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım Fotoğraf Makinemizi Nasıl Tutalım? Fotoğraf makinesini iki elle sıkı bir şekilde kavramak düşük ışık koşullarında net fotoğraf çekilmesi için gereklidir. Bunun için düşük ışık koşullarında makineyi iki elle tutmak veya bir direkten, masadan destek alarak fotoğraf makinesinin sallanmasını engellemek, iyi bir fotoğraf çekmek için alınabilecek basit önlemlerdir.

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım Fotoğraf Makinesinin Temel Elamanları 1. Sensör(algılayıcı) 2. Diyafram, 3. Örtücü, Obtüratör, ya da enstantane 4. Objektif

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım Dijital SLR Fotoğraf Makinesinden Bir Kesit

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım SENSÖR nedir ? Arkadaşlar hemen kısaca sensörlerden bahsetmek istiyorum. Fotoğraf makinesinde lensten gelen ışık sensöre düşer ve sensör görüntü oluşturur. Sensörboyutuna göre MP(Mega Pixel) dediğimiz kavram ortaya çıkar. 2 çeşit sensör vardır; CCD ve CMOS sensör. Birde Bunlara ek olarak Live MOS sensör vardır ve sınırlı sayıda marka tarafından kullanılır.

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım CMOS SENSÖR nedir ? CMOS (İngilizce: Complementary Metal Oxide Semiconductor; Bütünleyici Metal Oksit Yarıiletken), bir tümleşik devre üretim teknolojisidir. Hızla yayılmakta olan sensör çeşididir. Bazı geliştirilmiş olanları ccd sensörlerin resim kalitesini yakalamıştır. CMOS Sensörlerin Avantajları CMOS teknolojisi bellek, mikroişlemci, diğer elektronik devre ve elemanların üretiminde kullanılan standart bir teknolojidir. Bu özellik CMOS teknolojiyi CCD teknolojiye nazaran daha kolay çalışılabilen bir teknoloji yapar. Boyutlarının küçüklüğü nedeniyle ufak kameralara da daha rahatlıkla entegre edilir. Standart ve yaygın üretim olduğu için üretim maliyetleri düşüktür bunun yanında çalışması için özel bileşenlere ihtiyaç duymaz. CMOS sensörler de, her bir piksel kendi akım-voltaj çeviricisine sahiptir ve sensör de amplifikatör, kirlilik önleme ve sayısallaştırma (dijitaliz etme) devreleri de bulunur. Böylelikle sensör çıktıyı dijital olarak verebilir. Ancak sensör ün üzerinde diğer devrelerin de bulunuyor olması, sensör tasarımını zorlaştırır ve ışık yakalamak için kullanılan alan miktarını azaltır. Her bir piksel kendi dönüşüm işlemini yaptığı için görüntünün tek tipliliği düşük olur. Bununla birlikte sensör ün temel işleyişi için harici devrelere ihtiyaç duyulmaz. CMOS sensörler açısından hız gerçek bir avantaj CMOS sensörler yapısı gereği paralel çıkış kabiliyetine sahiptir. Böylelikle bu sensörler rakiplerine oranla çok daha fazla performans sunabilmektedir. CMOS Sensörlerin Dezavantajları CMOS sensörlerin düzgün çalışabilmesi için iyi bir aydınlatmaya gereksinim vardır. CCD sensörler göre gürültü oranları daha fazladır.

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım CCD SENSÖR nedir ? CCD (charged-coupled device): Yüklenme iliştirilimiş araç, Şu anda en yaygın kullanılan sensör çeşitlerinden biridir. Her marka en azından bir tane ccd sensör kullanan model sunar. CCD Sensörlerin Avantajları CCD sensörler ışığa karşı daha hassastırlar, bunun sonucunda loş ortamlarda bile kaliteli görüntü alabilme yetenekleri vardır. Aldıkları görüntü kalitesinde daha parlaklık ve netlik olarak daha kalitelidir. Aynı model CCD sensörler arasında görüntü farklılıkları en alt seviyededir. CCD sensörler arka planda daha düşük noise üretirler. CCD sensörler her piksele ait akım genellikle tek bir çıkış noktasından aktarılır, voltaja dönüşür, depolanır ve analog sinyal olarak sensörden dışarı verilir. Böylelikle piksellerin tümü ışığı yakalamak için kullanılır. Bunun sonucunda da görüntünün tek tipliliği oluşmuş olur buda resmin kalitesini etkileyen en önemli etmenlerden birisidir. CCD Sensörlerin Dezavantajları CCD sensörler çalışmaları esnasında daha fazla enerji harcarlar buda aynı çekim sayısında daha fazla enerji kaynağı tüketimi demektir. CMOS sensörlere göre üretimleri daha pahalıdır. Ebatlarının büyüklüğü ve fazla enerji kullanmaları nedeniyle cep telefonu gibi kısıtlı enerji kaynağı olan ürünlerde kullanılamazlar. Ekrana çok parlak bir ışık geldiğinde direkt gün ışığı veya doğrudan aydınlatma durumlarında sensör altında ve üstünde şeritler oluşturabilir. Bu durum "lekeli çiçek açması" diye tanımlanır.

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım LIVE MOS SENSÖR nedir ? LİVE MOS SENSÖRLER, Leica, Panasonic ve Olympusûn kullandığı ve düşük enerji tüketimi ile cdd sensörlerin ulaştığı görüntü kalitesine ulaşıldığı iddia edilen bir sensör çeşidi.

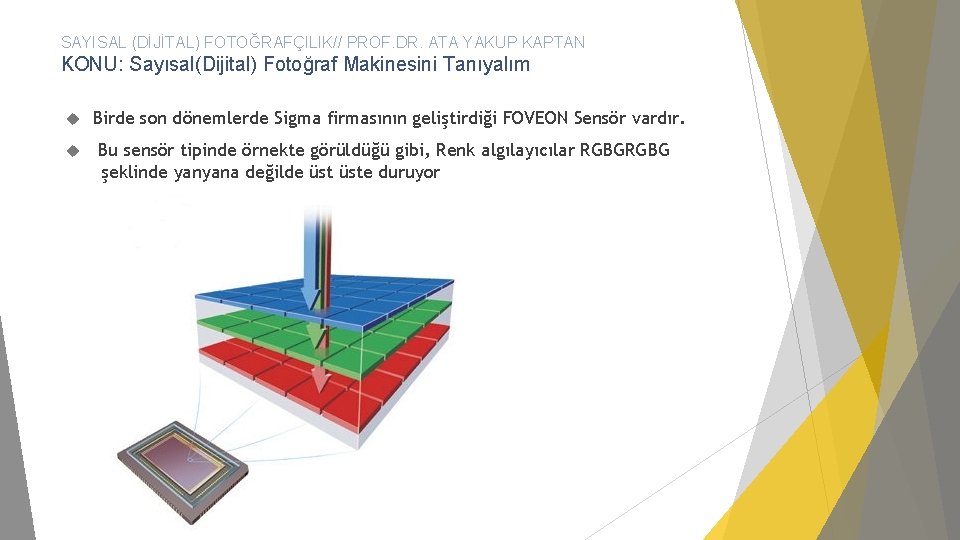

SAYISAL (DİJİTAL) FOTOĞRAFÇILIK// PROF. DR. ATA YAKUP KAPTAN KONU: Sayısal(Dijital) Fotoğraf Makinesini Tanıyalım Birde son dönemlerde Sigma firmasının geliştirdiği FOVEON Sensör vardır. Bu sensör tipinde örnekte görüldüğü gibi, Renk algılayıcılar RGBG şeklinde yanyana değilde üste duruyor
