ONDAS ELECTROMAGNTICAS NO IONIZANTES Y SU EFECTO EN

“ONDAS ELECTROMAGNÉTICAS NO - IONIZANTES Y SU EFECTO EN LA SALUD PÚBLICA" Por: Ing. Miguel E. Yapur M. Sc. in Biomedical Engineering

" ONDAS ELECTROMAGNÉTICAS NO IONIZANTES Y SUS EFECTOS EN LA SALUD PÚBLICA " CONTENIDO: • Revisión de conceptos fundamentales • Situación actual en el conglomerado internacional • Normativas de varios países • Resultados de grupos de investigación • Conclusiones y Recomendaciones

ANTECEDENTES En junio 2007, el Superintendente de Telecomunicaciones visitó la ESPOL. Solicitó a la FIEC que lleve a cabo una investigación, para determinar si los teléfonos celulares eran dañinos o no para la salud humana. Necesitaba respuestas ante las continuas interrogantes, que planteaba la ciudadanía, sobre los celulares.

ANTECEDENTES Aunque el trabajo solicitado se remitía sólo a los teléfonos celulares, esta investigación abordó todo el espectro electromagnético en la gama de las radiaciones no-ionizantes. El motivo: había que conocer y difundir los peligros a los que estamos expuestos a diario, por el medio que nos rodea.

BASES DE ESTA INVESTIGACIÓN Esta investigación fue realizada entre junio y agosto del 2007, y se basó en cuatro aspectos: 1. Revisando las publicaciones que tenían los países desarrollados hasta esa fecha; 2. Revisando lo que teníamos en nuestro medio, y lo que se había investigado en la ESPOL; 3. Realizando experimentos; y 4. Recopilando información de familias que habían cedido, en alquiler, patios o terrazas de sus casas para la ubicación de las torres con las antenas repetidoras y las radio-bases de las operadoras de telefonía celular.

Publicación en los diarios – Mayo 2011 Anuncio de la OMS (Organización Mundial de la Salud)

Publicación en los diarios – Mayo 2011

TOMADO DE LA PAGINA WEB DE LA SUPERINTENDENCIA DE TELECOMUNICACIONES

REVISIÓN DE CONCEPTOS FUNDAMENTALES �Se llama Radiación No Ionizante al conjunto de ondas electromagnéticas que se propagan a través del espacio y que, al interaccionar con una materia biológica, no logran romper los enlaces moleculares porque no llevan suficiente energía.

" ONDAS ELECTROMAGNÉTICAS NO-IONIZANTES y sus EFECTOS en la SALUD PÚBLICA " • A raíz de la entrega del estudio teórico, esta conferencia ha sido dictada, en seis oportunidades, en instituciones privadas. • Lo interesante es que, entre el público asistente a las conferencias, hubo personas que permitieron la instalación de antenas en sus residencias, y todas reportaron casos de cefaleas y, por lo menos, un caso de cáncer en sus familias. ¿Coincidencia?

" RADIACIONES NO IONIZANTES Y SUS EFECTOS EN LA SALUD PÚBLICA " • Julio 2001 Un alumno de la ESPOL, que vive en un piso alto de una villa de la ciudadela Bellavista, reporta que por más de 3 meses, los miembros de su familia están sufriendo cefaleas. Sospecha que la cercanía de una antena de telefonía celular, ubicada en la terraza de la villa vecina y al mismo nivel de la planta alta, sea la causa.

" RADIACIONES NO IONIZANTES Y SUS EFECTOS EN LA SALUD PÚBLICA " Luego de hacer la inspección, el equipo de investigación de la ESPOL comprueba que la antena se encuentra a menos de 5 metros del comedor. Después de 3 meses de gestiones y trámites se consigue el traslado de la antena. En los meses posteriores, el alumno reporta que los problemas de cefalea desaparecieron. Sin embargo, después de un tiempo, uno de los afectados desarrolló un cáncer agresivo.

" RADIACIONES NO IONIZANTES y sus EFECTOS EN LA SALUD PÚBLICA " • En los últimos 30 años se han publicado más de 25, 000 artículos sobre los efectos de las Radiaciones No Ionizantes en la salud humana. • Uno de ellos es el Proyecto Internacional CEM, iniciado en 1996 por la OMS, en respuesta a la creciente preocupación de la sociedad por los posibles efectos en la salud humana, debido al incremento de las fuentes de campos electromagnéticos.

REVISIÓN DE CONCEPTOS FUNDAMENTALES • La humanidad desde los primeros años ha estado expuesta a muchas fuentes naturales de energía electromagnética no-ionizante, existentes en el ambiente. • Sin embargo, desde inicios del siglo pasado han proliferado las fuentes artificiales, tales como: *transmisores de radio y televisión, *enlaces de telecomunicaciones, *enlaces satelitales, *teléfonos celulares y las radio-bases.

RADIACIÓN ULTRAVIOLETA

Radiación Ultravioleta • Los rayos UV se encuentran ubicados entre los rayos X y el espectro de luz visible. • Sus longitudes de onda están entre 10 nm y 380 nm. • En términos de impacto ambiental y de salud humana, estos rayos se subdividen en: UV-A (380 a 315 nm), UV-B (315 a 280 nm) y, UV-C (280 a 10 nm).

Radiación Ultravioleta • El UV-A llega a la tierra y hace poco daño a los tejidos. • El UV-B es el responsable de las quemaduras y cáncer a la piel, pero es absorbido por el ozono. • El UV-C es llamado “germicida” y es absorbido por el ozono estratosférico a 35 KM de altitud. • Una parte de estos rayos que tienen muy alta frecuencia se comporta como radiación ionizante.

Radiación Ultravioleta • Fuentes de generación: *Exposición solar *Lámparas germicidas *Lámparas de fototerapia *Televisores antiguos *Lámparas solares UV *Arcos de soldadura *Fotocopiadoras

Radiación Ultravioleta • Efectos biológicos de los rayos UV No-Ionizantes: Se limitan a la piel y los ojos y van a depender de la longitud de onda de la radiación y el grado de pigmentación de la piel de la persona. En pieles más pigmentadas la penetración es menor por lo tanto el riesgo disminuye.

RADIACIÓN ULTRAVIOLETA • Las lesiones en la piel más frecuentes pueden ser: *oscurecimiento, *eritema (irritación), *retardo en el crecimiento celular. • En los ojos se produce la fotoqueratitis (quemadura de la córnea).

LUZ VISIBLE

LUZ VISIBLE � La luz visible (al ojo humano) forma parte de una estrecha franja que va desde: 380 nm (violeta) hasta 750 nm (rojo). � Los colores del espectro se ordenan como en el arco iris, formando el llamado espectro visible.

LUZ VISIBLE Ø Fuentes de generación: *Exposición solar *Lámparas incandescentes *Arcos de soldadura *Lámparas de descarga de gases como neón, fluorescentes, etc. Ø Efectos biológicos: La luz visible puede producir riesgos tales como: *Pérdida de agudeza visual, *Fatiga ocular, debido a brillos luminosos excesivos o a contrastes marcados.

RADIACIÓN INFRARROJA

Radiación Infrarroja La radiación infrarroja o radiación térmica es un tipo de radiación electromagnética, de mayor longitud de onda que la luz visible, pero menor que la de las microondas. Es la siguiente después del rojo, que es el color con la longitud de onda más larga de la luz visible. Su longitud de onda está entre 800 nm y 1 mm. Los rayos IR se subdividen en: IR cercano (0, 8 -2, 5) µm IR medio (2, 5 -50) µm IR lejano (50 -1000) µm

Radiación Infrarroja • Fuentes de generación: *Exposición solar *Cuerpos incandescentes *Superficies muy calientes *Llamas *Lámparas incandescentes • Efectos biológicos: La radiación infrarroja debido a su bajo nivel energético no reacciona con la materia viva, sólo produce efectos de tipo térmico.

Radiación Infrarroja • Las lesiones que puede producir aparecen en la piel y los ojos. • La exposición a esta radiación puede causar eritemas (enrojecimiento de la piel), quemaduras y aumentar la pigmentación de la piel. • Los ojos están dotados de mecanismos que los protegen, pero se pueden producir lesiones de la córnea.

RADIOFRECUENCIAS

MICROONDAS (µO) • Ubicación en el espectro: Entre los 300 MHz y 300 GHz • Fuentes de generación: *Estaciones de radio *Emisoras de radio y televisión *Sistemas de telecomunicaciones *Instalaciones de radar *Hornos de microondas

MICROONDAS (µO) • Las microondas hacen vibrar o rotar las moléculas de agua; esta vibración crea calor, lo cual calienta el tejido. • Debido a que la materia está hecha básicamente de agua, se aprovecha esta propiedad para cocinar los alimentos fácilmente en los hornos de microondas.

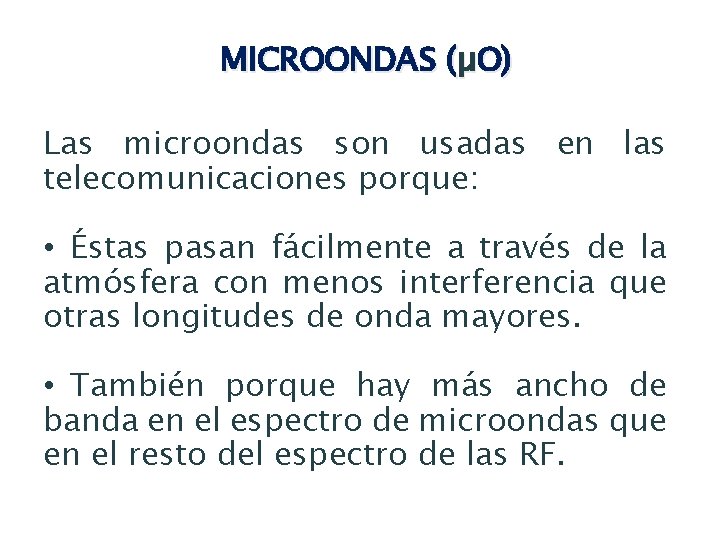

MICROONDAS (µO) Las microondas son usadas en las telecomunicaciones porque: • Éstas pasan fácilmente a través de la atmósfera con menos interferencia que otras longitudes de onda mayores. • También porque hay más ancho de banda en el espectro de microondas que en el resto del espectro de las RF.

MICROONDAS (µO) • Efectos biológicos: Los efectos biológicos de las μO dependen de la capacidad de absorción que presente la materia, y de las intensidades de los campos eléctricos y magnéticos que se puedan producir en su interior. • El efecto principal es el aumento de la temperatura de los cuerpos.

MICROONDAS (µO) • La energía contenida en un fotón de rayos X es 1, 000 Millones de veces superior a la energía contenida en un fotón de radiación de microondas a 1 GHz. • Ésta es la diferencia entre radiaciones ionizantes y no-ionizantes.

EFECTOS BIOLÓGICOS DE LAS RF • La exposición continua y prolongada de un tejido a niveles de potencia muy elevados de RF produce un calentamiento, y según el nivel de energía, puede ser perjudicial. • Esta propiedad se aplicó ingeniosamente en el diseño de los hornos μO, los cuales calientan tejidos con densidades de potencia de por lo menos 100 m. W/cm 2.

EFECTOS BIOLÓGICOS DE LAS RF • Entonces, la cercanía a una fuente de RF con niveles de potencia elevados puede producir daños en los tejidos, especialmente cuando la capacidad de termorregulación corporal no es suficiente para disipar el calor producido por esa fuente. • También influyen: *La distribución de los campos E y M en el cuerpo. *La geometría del tejido. *Las propiedades dieléctricas del tejido.

EFECTOS BIOLÓGICOS DE LAS RF Existe un parámetro que cuantifica la absorción de energía de RF en un cuerpo: “Tasa de absorción específica” (SAR) y viene expresada en [W/Kg] la

Aplicación Médica q Desde hace más de 4 décadas se ha generalizado el uso de los electrobisturíes, llamados también “unidades de electrocirugía”. Su popularidad creció porque además de cortar el tejido, coagula los vasos sanguíneos sangrantes. Básicamente son generadores de RF que funcionan en el rango de 300 KHz a 3 MHz.

UNIDADES DE ELECTROCIRUGÍA �Su principio de operación se basa en hacer pasar una corriente de RF entre el “bisturí” que sostiene el cirujano y la placa de retorno.

UNIDADES DE ELECTROCIRUGÍA �El principio de operación se basa en la densidad de energía que tiene el “bisturí” (como la punta de un lápiz), con respecto a la densidad de energía de la placa de retorno (alrededor de 100 cm 2). �El tejido que está cerca de la punta del bisturí (que es una antena y está caliente), también se calienta y se evapora, produciendo la destrucción tisular.

LA TELEFONÍA MÓVIL (CELULAR)

LA TELEFONÍA CELULAR • El uso de los teléfonos celulares se ha incrementado considerablemente en los últimos años. • Como referencia, hace 8 años en Gran Bretaña habían más de 50 Millones de celulares y cerca de 35 Mil estaciones base. (Tomado del reporte anual del National Radiological Protection Board, Oxford, 2005)

LA TELEFONÍA CELULAR • Cuando se activa un teléfono celular, establece contacto con la estación base más próxima; ésta a su vez contactará con la siguiente base y así, hasta que llegue al canal libre y se produzca la comunicación. • En cada estación base existen equipos electrónicos de transmisión, recepción y control, los cuales están conectados a las antenas, las cuales tienen una longitud vertical de entre 30 y 120 cm-

LA TELEFONÍA CELULAR • Para garantizar ausencia de efectos nocivos en la personas, en países del primer mundo se recomienda colocar las antenas a una altura entre 15 y 60 m. , distante de los sitios donde estén las personas. • La señal procedente de la antena de una estación base está dirigida hacia el horizonte, por lo que la densidad de potencia disminuye rápidamente con la distancia.

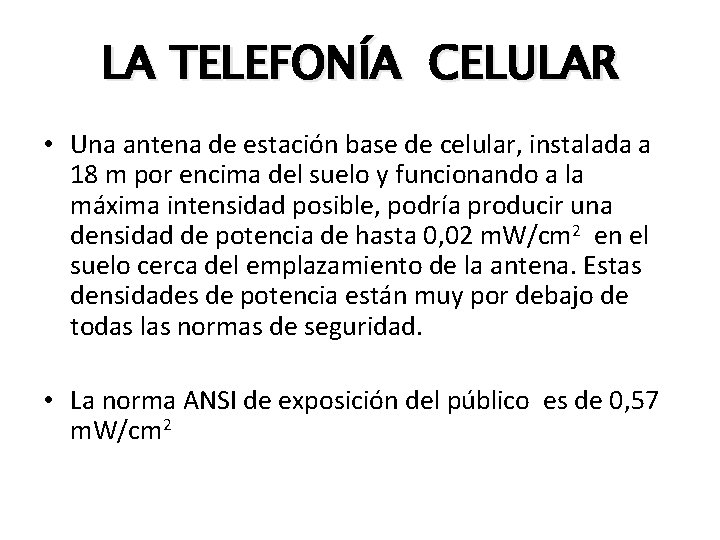

LA TELEFONÍA CELULAR • Una antena de estación base de celular, instalada a 18 m por encima del suelo y funcionando a la máxima intensidad posible, podría producir una densidad de potencia de hasta 0, 02 m. W/cm 2 en el suelo cerca del emplazamiento de la antena. Estas densidades de potencia están muy por debajo de todas las normas de seguridad. • La norma ANSI de exposición del público es de 0, 57 m. W/cm 2

LA TELEFONÍA CELULAR • Como comparación, los niveles de potencia de radiodifusión AM y FM pueden alcanzar hasta 100 KW, mientras que los de TV pueden radiar hasta 500 KW. Esto es, de 100 a 5, 000 veces más potentes que las antenas de una estación base. • Esto lleva a pensar que la contribución de la contaminación electromagnética de la telefonía celular es muy pequeña comparada con otros sistemas.

LA TELEFONÍA CELULAR

LA TELEFONÍA CELULAR

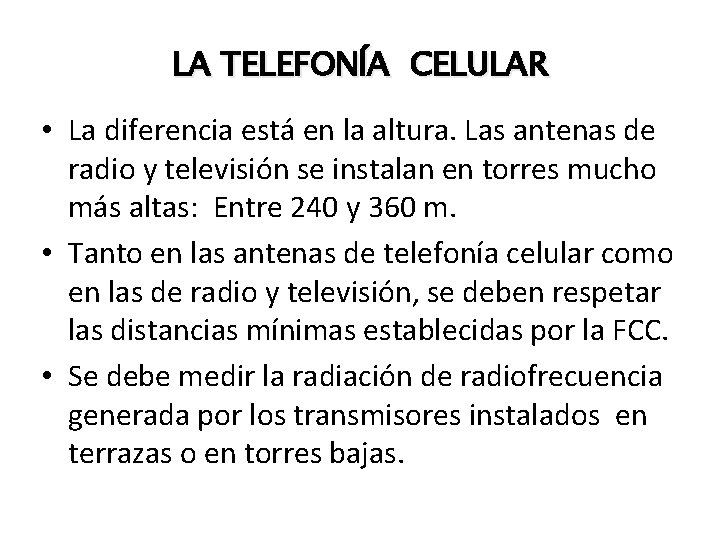

LA TELEFONÍA CELULAR • La diferencia está en la altura. Las antenas de radio y televisión se instalan en torres mucho más altas: Entre 240 y 360 m. • Tanto en las antenas de telefonía celular como en las de radio y televisión, se deben respetar las distancias mínimas establecidas por la FCC. • Se debe medir la radiación de radiofrecuencia generada por los transmisores instalados en terrazas o en torres bajas.

LA TELEFONÍA CELULAR • La comunidad científica, tanto de Estados Unidos como la europea, está de acuerdo en que la potencia generada por las antenas de las estaciones base de telefonía móvil es demasiado baja para producir riesgos para la salud, siempre y cuando la gente se mantenga alejada del contacto directo o muy cercano con estas antenas.

LÍMITES DE ENERGÍA • La FDA reportó en 1993 que existe riesgo con el uso de los aparatos celulares, pero que éste es pequeño. El riesgo se incrementa cuando no se toman las recomendaciones de seguridad. • La FCC limita a 1. 6 W/Kg la absorción de RF (SAR) por parte del público en general. • Sin embargo, la CEE especifica el límite del SAR para cabeza y tronco en 2. 0 W/Kg. • Esto fue corroborado en el 2011, cuando la OMS insistió en que deben respetarse las normas de seguridad.

SIMULACIÓN DE CABEZA SOMETIDA A RADIACIÓN EMITIDA POR UN TELÉFONO CELULAR. TOMADO DE: http: //www. cibb. org. ar/celulares. htm TOMADO DE: http: //infowimax. blogspot. com/2008/05/telfono -mvil-radiacin-y-salud. html

RECOMENDACIONES DE SEGURIDAD • Es importante destacar que los teléfonos inteligentes de la actualidad emiten más radiación porque transmiten más datos complejos. • Muchos teléfonos emiten el máximo de radiación al establecer contacto con la torre celular, cuando se saludan digitalmente. • Para reducir la exposición a la radiación, lo mejor es esperar hasta que la llamada se haya establecido, y entonces se puede proceder a acercarlo a la oreja.

RECOMENDACIONES DE SEGURIDAD • El teléfono emite menos radiación cuando está quieto. En un vehículo en movimiento o cuando se camina, emite más radiación para enlazarse con otras torres, conforme entra o sale del rango. • Cuando el teléfono indique señal débil es cuando emite más radiación, porque tiene que esforzarse para poder mantener el enlace correctamente a una base. • No se debe “visitar por teléfono”: Se calienta la cabeza y el ojo.

Experimento • A inicios del año 2007 circuló por la Internet este experimento, el cual fue reproducido por los alumnos del Laboratorio de Electrónica Médica de la ESPOL.

Experimento realizado en el laboratorio • Durante los primeros 15 minutos se siente un calentamiento en el ambiente que rodea al huevo. • A los 45 minutos el huevo está muy caliente. • A los 65 minutos el huevo sale cocinado.

ESTUDIOS PUBLICADOS • En Singapur, año 2000, el equipo de trabajo de Chia S. reportó que en las personas que utilizaban celulares existía una asociación estadística entre cefaleas y duración de las llamadas, más no con el número de llamadas. • Krewsky en el 2001 hizo pruebas con ondas de RF entre 100 MHz y 60 GHz, aplicándolas a individuos, y reportó cambios de conducta en las personas.

ESTUDIOS PUBLICADOS Datos obtenidos: • Los campos de RF pueden afectar a las proteínas y alterar el paso de iones a través de la membrana celular. Se presume que esto está ligado con el calor. • Sin embargo, la exposición a RF de baja potencia aumenta la liberación de calcio del tejido cerebral. • Las lentes de los ojos son sumamente sensibles a los campos de RF porque no tienen riego sanguíneo y por ende tienen más dificultad en disipar el calor. Hay reportes de posibles daños oculares como “cataratas”.

ESTUDIOS PUBLICADOS • Las percepciones auditivas de ondas de RF pulsantes a intensidades altas, pueden provocar alteraciones conductuales. • Incrementos de 1 o. C pueden alterar la realización de tareas bien aprendidas. • Redelmeier, en 1997 reportó que la mayor incidencia de accidentes por uso de los celulares se debe a accidentes de tráfico, originados por la distracción de la persona, más no encontró conexión con efectos en la memoria.

ESTUDIOS PUBLICADOS • El instituto ECRI restringe el uso de los teléfonos celulares en áreas médicas altamente instrumentadas, por la susceptibilidad a los campos electromagnéticos. • Sin embargo, la tecnología actual ha logrado que los equipos médicos actuales tengan mejores sistemas de protección contra interferencias electromagnéticas. • Todos estudios han sido realizados respetando las normas de seguridad.

CONCLUSIONES SOBRE TELEFONÍA CELULAR • Tanto los teléfonos celulares como las estaciones base, deben ser utilizados siguiendo las normas de seguridad promulgadas internacionalmente. • Los beneficios que brindan los teléfonos celulares son mayores que los riesgos de los que se sospecha, siempre y cuando se respeten las normas de seguridad. • Para las radio bases: Respetar las distancias mínimas. • Para los aparatos: No abusar de llamadas largas, ni usarlos mientras se conduce un vehículo.

CAMPOS ELECTROMAGNÉTICOS DE MUY BAJA FRECUENCIA

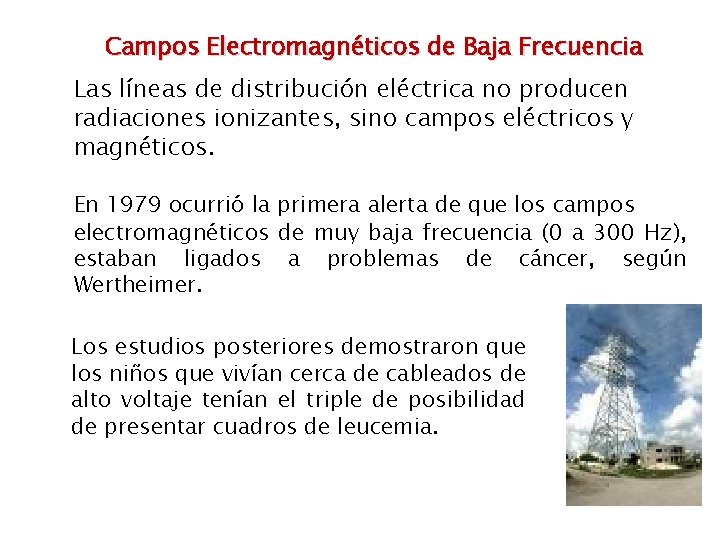

Campos Electromagnéticos de Baja Frecuencia Las líneas de distribución eléctrica no producen radiaciones ionizantes, sino campos eléctricos y magnéticos. En 1979 ocurrió la primera alerta de que los campos electromagnéticos de muy baja frecuencia (0 a 300 Hz), estaban ligados a problemas de cáncer, según Wertheimer. Los estudios posteriores demostraron que los niños que vivían cerca de cableados de alto voltaje tenían el triple de posibilidad de presentar cuadros de leucemia.

Campos Electromagnéticos de Baja Frecuencia • Así mismo, un estudio de la universidad de Montreal, en 1992, reportó que posiblemente las armónicas de 50 o 60 Hz de las líneas de alta tensión estaban relacionadas con problemas de cáncer. • En el mismo año, el Centro de Investigación del Cáncer en California encontró un elevado porcentaje de cáncer en los electricistas que trabajaban en sistemas de alta tensión.

Campos Electromagnéticos de Baja Frecuencia • Los resultados posteriores han demostrado que la exposición de las personas a campos de baja frecuencia, reduce el flujo de calcio en las células cerebrales. • El calcio es la parte importante en el metabolismo celular y en el crecimiento.

Campos Electromagnéticos de Baja Frecuencia • También se ha reportado que la exposición a estos campos de baja frecuencia afectan a la Melatonina, la cual es una hormona que inhibe el desarrollo de ciertos tipos de cáncer. • La secreción de la Melatonina es mayor por la noche, (hormona del sueño), por lo cual se supone que dormir en cercanías de ambientes cercanos a las líneas de energía suprimiría la producción de esta hormona.

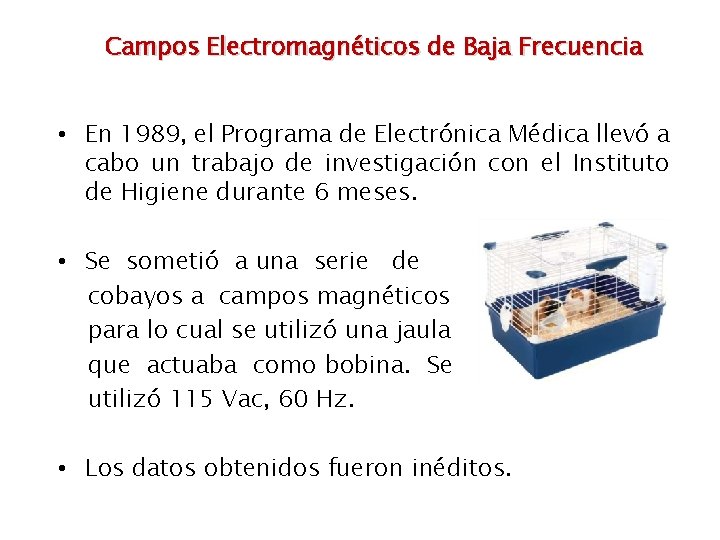

Campos Electromagnéticos de Baja Frecuencia • En 1989, el Programa de Electrónica Médica llevó a cabo un trabajo de investigación con el Instituto de Higiene durante 6 meses. • Se sometió a una serie de cobayos a campos magnéticos para lo cual se utilizó una jaula que actuaba como bobina. Se utilizó 115 Vac, 60 Hz. • Los datos obtenidos fueron inéditos.

Campos Electromagnéticos de Baja Frecuencia • Se encontró variaciones en los parámetros sanguíneos: – – Los lípidos se incrementaron El ácido úrico sufrió un ligero incremento El calcio sufrió un notorio decremento La úrea también se incrementó Este trabajo salió publicado en los Anales de las II Jornadas Nacionales de Electrónica Médica de 1992.

Campos Electromagnéticos de Baja Frecuencia • En los Estados Unidos se prohíbe que personas que tengan implantados marcapasos ingresen a los cuartos de transformadores. • La explicación se basa en la inducción de corrientes en los cables del marcapasos hacia el corazón, debido a la presencia de los campos magnéticos variables, lo cual podría provocar un funcionamiento errático del propio corazón.

Conclusiones DE LOS CAMPOS DE BAJA FRECUENCIA • Se recomienda vivir, dormir y trabajar lo más lejos de los lugares que estén plagados con cables de alimentación eléctrica (60 Hz) y de alto voltaje.

Bibliografía • EFECTOS BIOLÓGICOS Y POTENCIALES RIESGOSDE LOS CAMPOS ELECTROMAGNÉTICOS DE RADIOFRECUENCIA (*)(**). SUPERINTENDENCIA DE TELECOMUNICACIONES. QUITO, Junio 2007. • ESTUDIOS REFERIDOS AL CONTROL DE EMISIÓN DE ENERGÍA RADIADA DE LAS ESTACIONES DE BASE O ANTENAS DE TELEFONÍA CELULAR. UNIVERSIDAD NACIONAL DECÓRDOBA. LEY 8371, 2005. • LA TELEFONÍA MÓVIL Y SUS EFECTOS EN LA SALUD DE LA POBLACIÓN. AGÈNCIA D’AVALUACIÓ DE TECNOLOGIA I RECERCA MÈDIQUES. DEPARTAMENTO DE FÍSICA APLICADA DE LA UNIVERSIDAD POLITÉCNICA DE CATALUÑA. DICIEMBRE DE 2001. • EFECTOS DE LOS CAMPOS MAGNÉTICOS Y ELÉCTRICOS. ESPOL. GUAYAQUIL, 1986. • TODAY’S VIEW AND MAGNETIC FIELDS. Pp. 14 -23. REVISTA ESPECTRUM, DICIEMBRE 1994. • REPORTE ANUAL, NATIONAL RADIOLOGICAL PROTECTION BOARD, OXFORDGRAN BRETAÑA, 2003. • INTRODUCTION TO BIOMEDICAL EQUIPMENT TECHNOLOGY. J. CARR. JOHN WILEY & SONS, N. Y. , 1981.

ESTUDIO SOBRE LAS RADIACIONES NO IONIZANTES Y SUS EFECTOS EN LA SALUD GRACIAS

LA TELEFONÍA CELULAR • En Ecuador, los teléfonos celulares operan en los rangos de 824 -894 MHz, y de 1, 895 - 1, 990 MHz. • La FCC permite una potencia radiada efectiva máxima de 500 W/canal. • Una estación base típica tiene grupos de 3 antenas: 1 es transmisora y 2 son receptoras.
