Onda bidimensional, reflexão e refração de ondas, eco e reverberação.

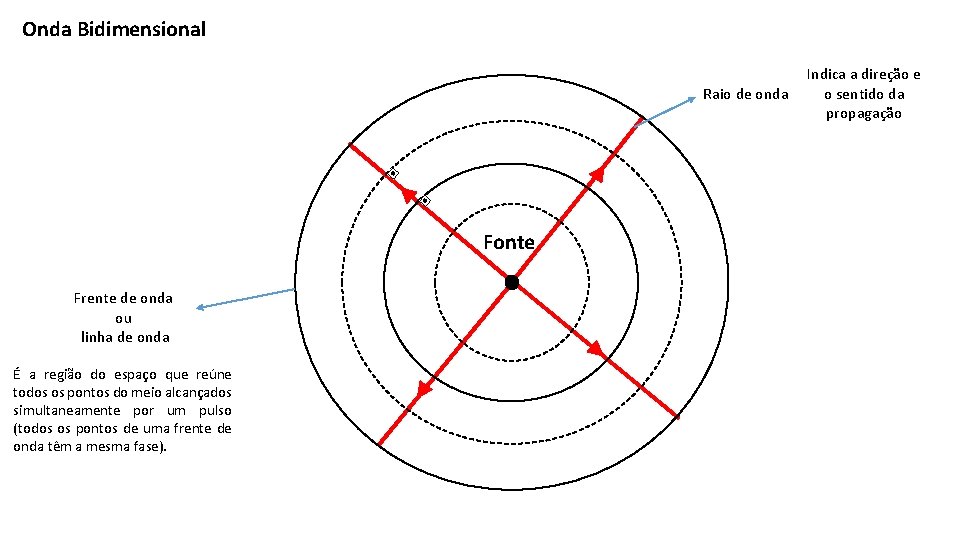

Onda Bidimensional Raio de onda Fonte Frente de onda ou linha de onda É a região do espaço que reúne todos os pontos do meio alcançados simultaneamente por um pulso (todos os pontos de uma frente de onda têm a mesma fase). Indica a direção e o sentido da propagação

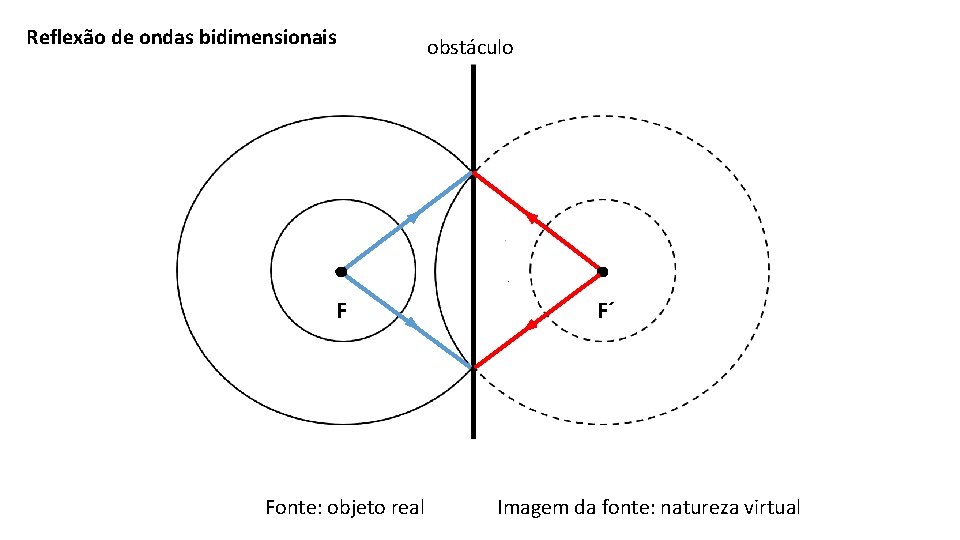

Reflexão de ondas bidimensionais F Fonte: objeto real obstáculo F´ Imagem da fonte: natureza virtual

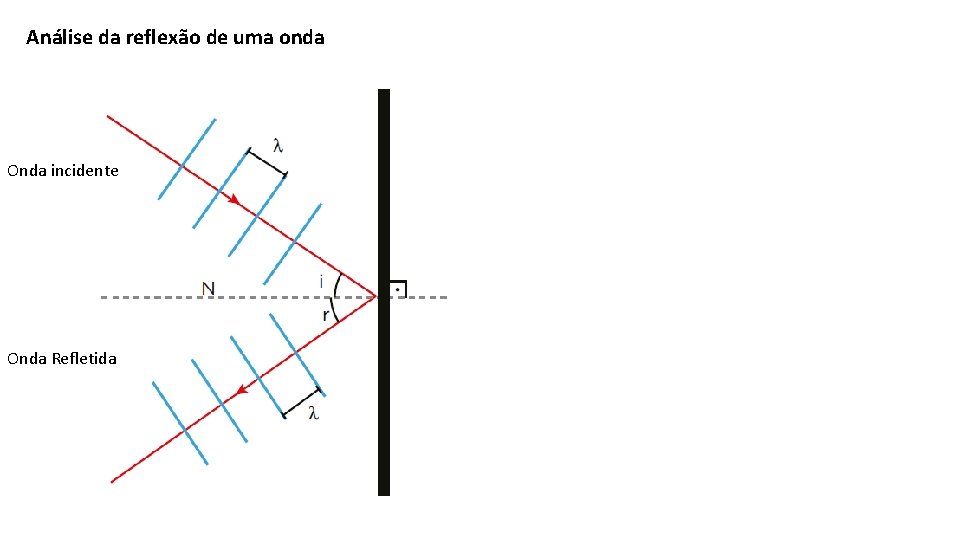

Análise da reflexão de uma onda Onda incidente Onda Refletida

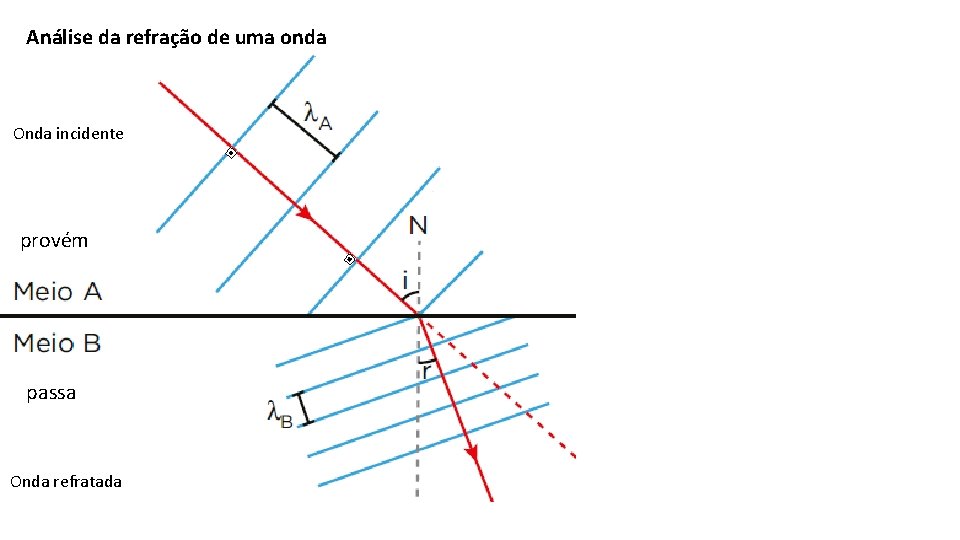

Análise da refração de uma onda Onda incidente provém passa Onda refratada

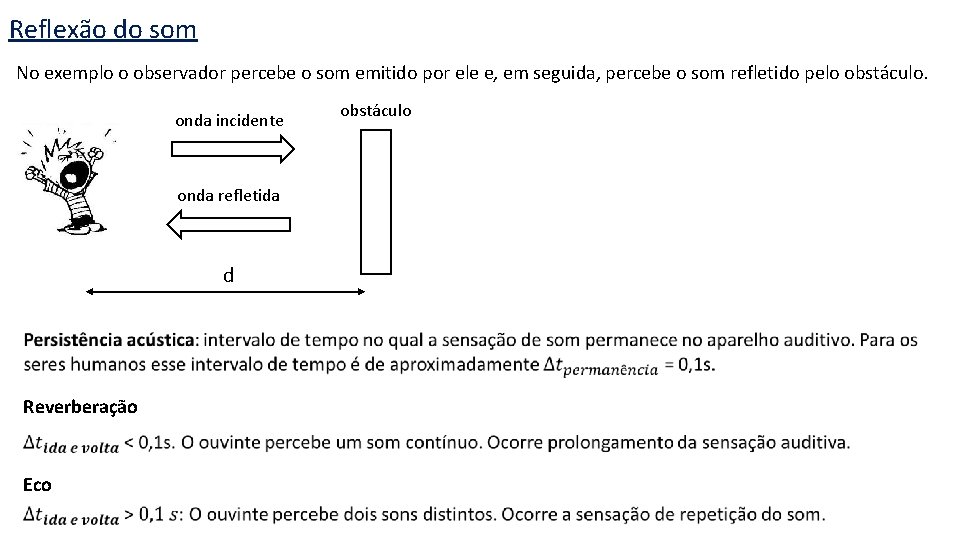

Reflexão do som No exemplo o observador percebe o som emitido por ele e, em seguida, percebe o som refletido pelo obstáculo. onda incidente onda refletida d Reverberação Eco obstáculo

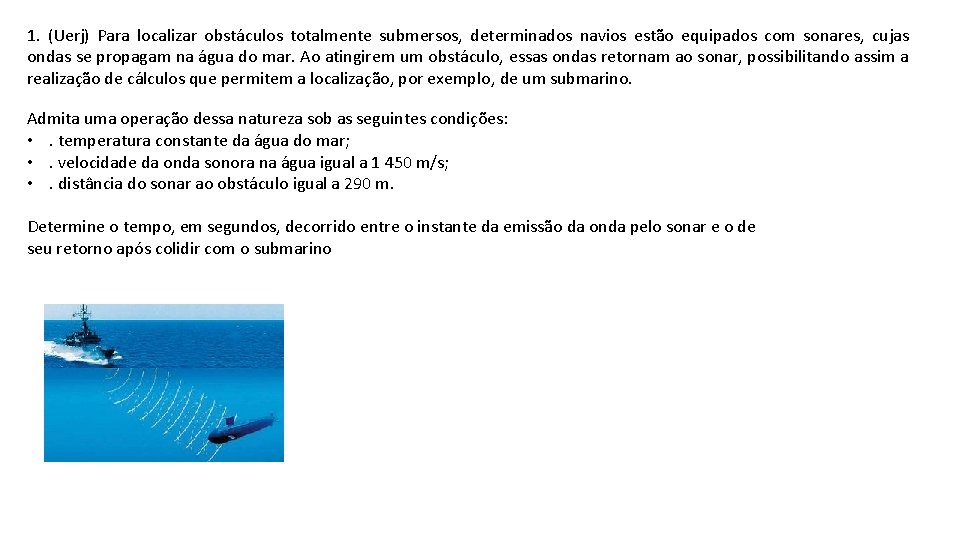

1. (Uerj) Para localizar obstáculos totalmente submersos, determinados navios estão equipados com sonares, cujas ondas se propagam na água do mar. Ao atingirem um obstáculo, essas ondas retornam ao sonar, possibilitando assim a realização de cálculos que permitem a localização, por exemplo, de um submarino. Admita uma operação dessa natureza sob as seguintes condições: • . temperatura constante da água do mar; • . velocidade da onda sonora na água igual a 1 450 m/s; • . distância do sonar ao obstáculo igual a 290 m. Determine o tempo, em segundos, decorrido entre o instante da emissão da onda pelo sonar e o de seu retorno após colidir com o submarino

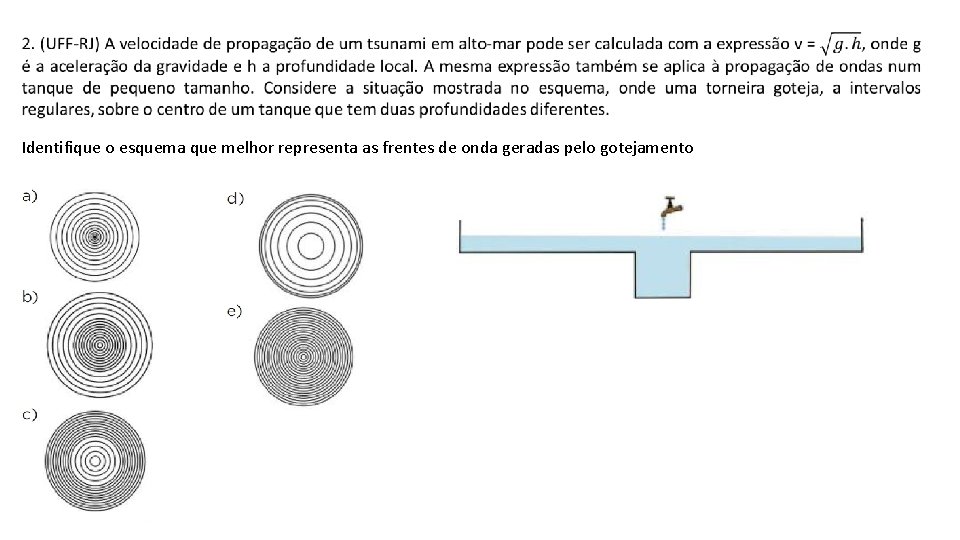

Identifique o esquema que melhor representa as frentes de onda geradas pelo gotejamento
