Tehnologija obrade rezanjem polazi od sirovine te se primjenom tehnoloških znanja i raspoloživih sredstava za rad projektuju faze ili operacije (jedna ili više). Postoje osnovne i pomoćne: baziranje, pozicioniranje, stezanje. . .

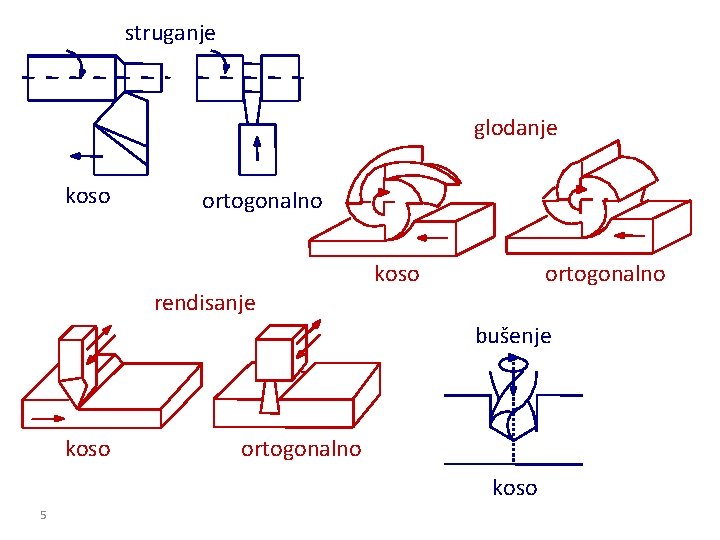

Osnovni principi rezanja Ortogonalno rezanje nastaje u slučajevima kada je glavna rezna ivica alata (glavno sječivo) normalna na pravac kretanja alata ili predmeta obrade (pravac relativnog kretanja). Pravac i smjer kretanja alata Obrađena površina Alat Sječivo Strugotina Obradak Površina obrade

struganje glodanje koso ortogonalno rendisanje koso ortogonalno bušenje koso ortogonalno koso 5

Podjela postupaka obrade skidanjem materijala (obrade rezanjem) Obrada rezanjem Sa oštricom Ručna � Sječenje � Turpijanje � Pilanje � Grickanje Bez oštrice Mašinska Tokarenje, Blanjanje, Bušenje, Glodanje, Grebanje, Brušenje, Provlačenje, Upuštanje, Razvrtanje Ultrazvuk, Vodeni mlaz, Elektroerozija, Laser, Hemisko frezovanje itd

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje 7

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje 8

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje 9

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje 10

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje 11

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje 12

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje 13

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje 14

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje 15

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 16

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 17 • brušenje

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 18 • brušenje

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 19 • brušenje

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 20 • brušenje

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 21 • brušenje

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 22 • brušenje • honovanje

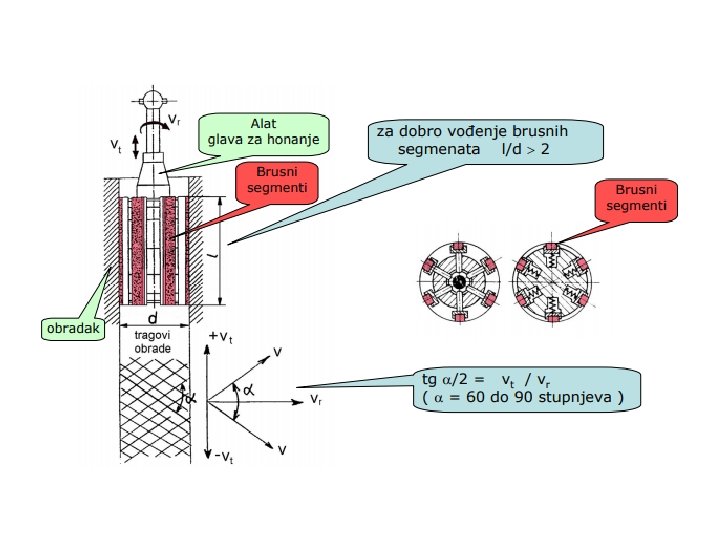

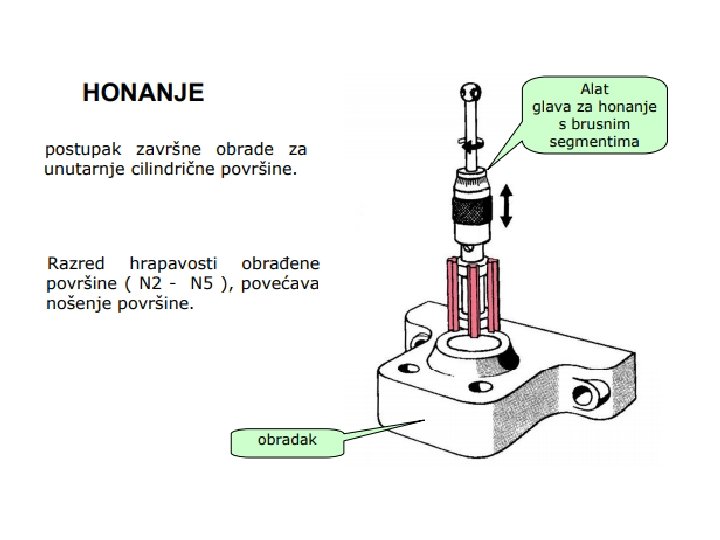

Alat - glave za honanje s hidrauličkim ili mehaničkim razmicanjem brusnih segmenata. Glavno i pomoćno izvodi alat : Rotacija vr = 20 do 50 m/min, Translacija vt = 15 do 30 m/min Specifi čni pritisak brusnih segmenata: 0. 3 do 0. 4 MPa (3 do 4 bara ) kod finog honanja 0. 4 do 0. 7 MPa (4 do 7 bara ) kod grubog honanja, Dodatak za obradu 0. 03 do 0. 05 mm, SHIP rjetko ulje, petrolej, smjesa mineralnog ulja i petroleja ( ispiranje ).

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 26 • brušenje • honovanje • lepovanje

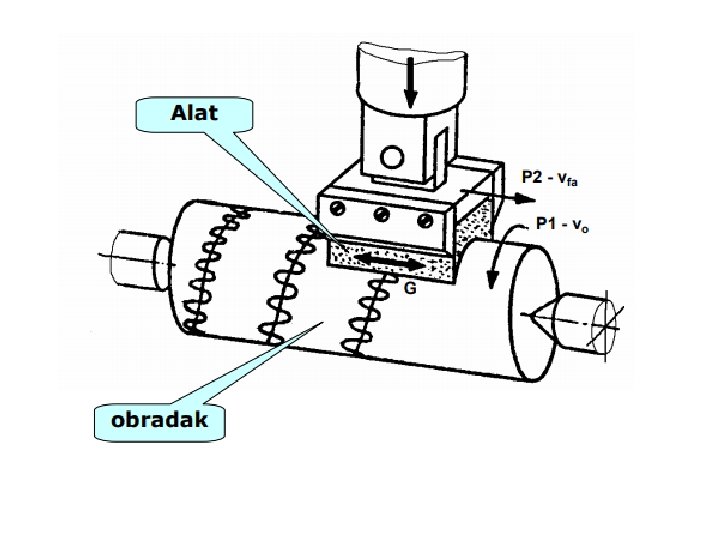

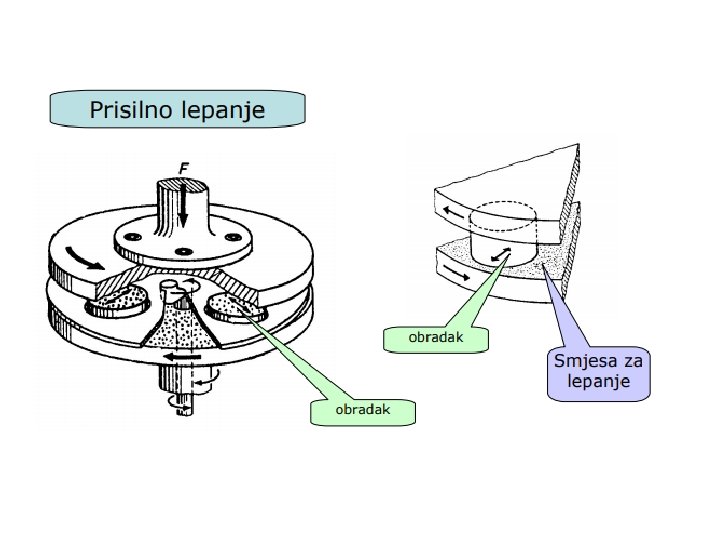

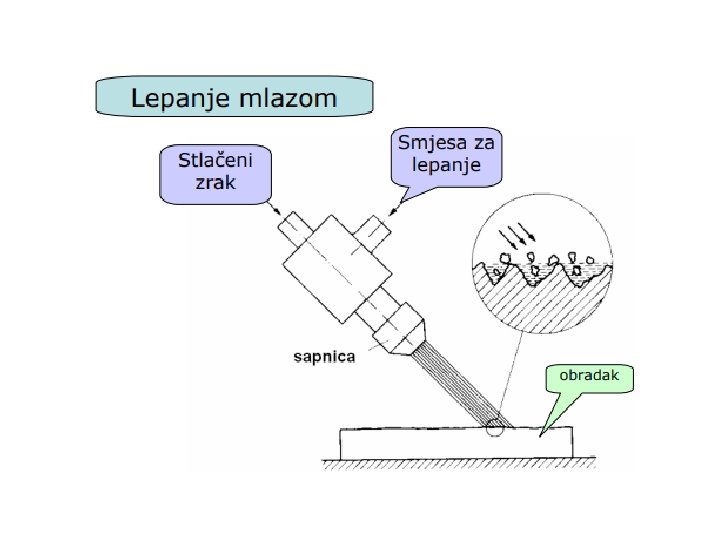

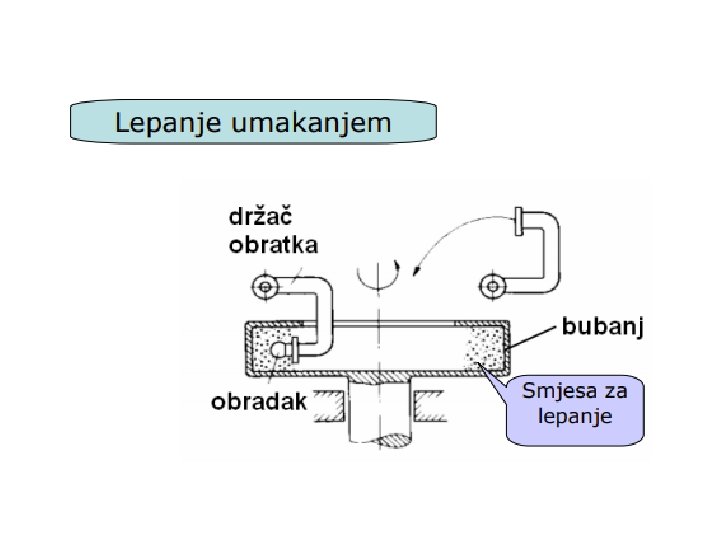

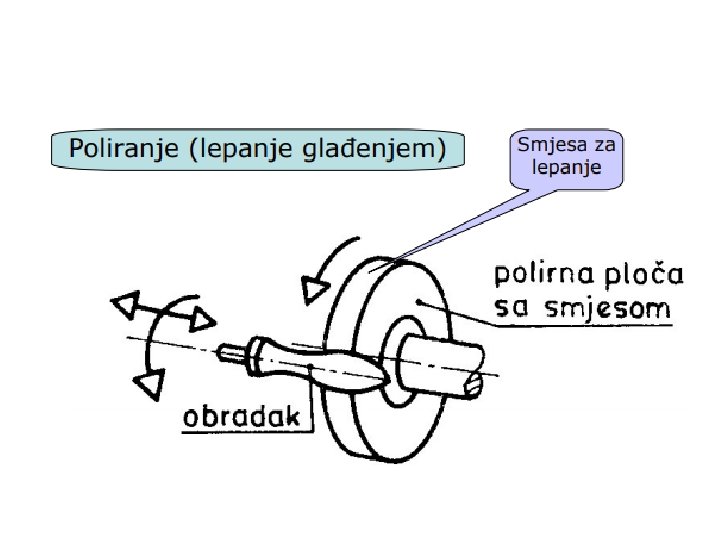

Lepovanje (lepanje) • Završni superfini postupak obrade odvajanjem čestica koji se izvodi smjesom za lepovanje. • Alat - pasta za lepovanje ( pasta + abrazivna zrnca ). • Dodatak za obradu 0. 005 do 0. 02 mm • Razred hrapavosti obra đene površine ( N 1 - N 5 )

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 32 • brušenje • honovanje • lepovanje • superfiniš

Superfiniš Postupak završne obrade za vanjske rotacione cilindrične površine. Superfiniš daje najvišu kvalitetu obrađenoj površini i pove ćava nošenje površine, jer tim se postupkom skidaju samo vrhovi neravnina na prethodno brušenoj površini.

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 36 • brušenje • honovanje • lepovanje • superfiniš • bruniranje

Metode obrade rezanjem sa alatima sa definisanom geometrijom nedefinisanom geometrijom • struganje • prostrugivanje • rendisanje • bušenje • glodanje • provlačenje • odsjecanje 37 - lathe, turning - boring - planing - drilling - milling - broaching - sawing • brušenje • honovanje • lepovanje • superfiniš • bruniranje - grinding - honing - lapping - superfinishing - burnishing
