Omni 400 Curso Técnico Generalidades El nuevo panel de control Omni 400 incorpora la tecnología mas avanzada en su potente microprocesador. La programación puede realizarse a través de los teclados compatibles con el panel o remotamente por medio del uso del software compass downloader, además de poder armar desarmar, bypass, etc. Remotamente, la programación es cargada en una memoria EEPROM. Honeywell Security & Custom Electronics

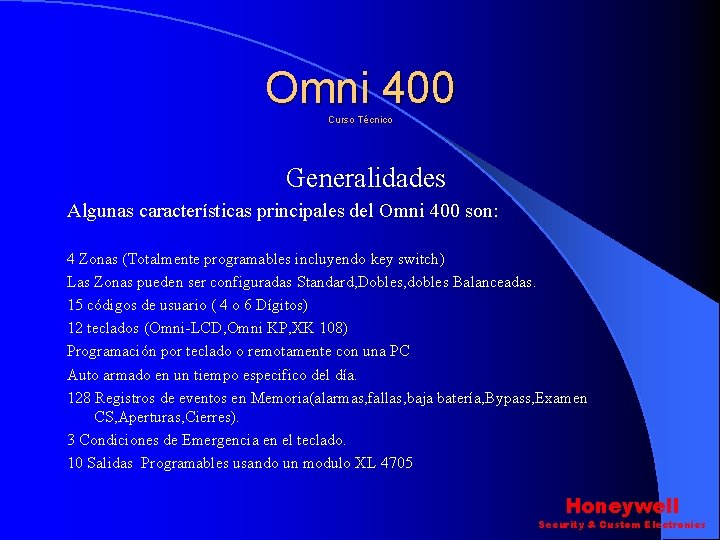

Omni 400 Curso Técnico Generalidades Algunas características principales del Omni 400 son: 4 Zonas (Totalmente programables incluyendo key switch) Las Zonas pueden ser configuradas Standard, Dobles, dobles Balanceadas. 15 códigos de usuario ( 4 o 6 Dígitos) 12 teclados (Omni-LCD, Omni KP, XK 108) Programación por teclado o remotamente con una PC Auto armado en un tiempo especifico del día. 128 Registros de eventos en Memoria(alarmas, fallas, baja batería, Bypass, Examen CS, Aperturas, Cierres). 3 Condiciones de Emergencia en el teclado. 10 Salidas Programables usando un modulo XL 4705 Honeywell Security & Custom Electronics

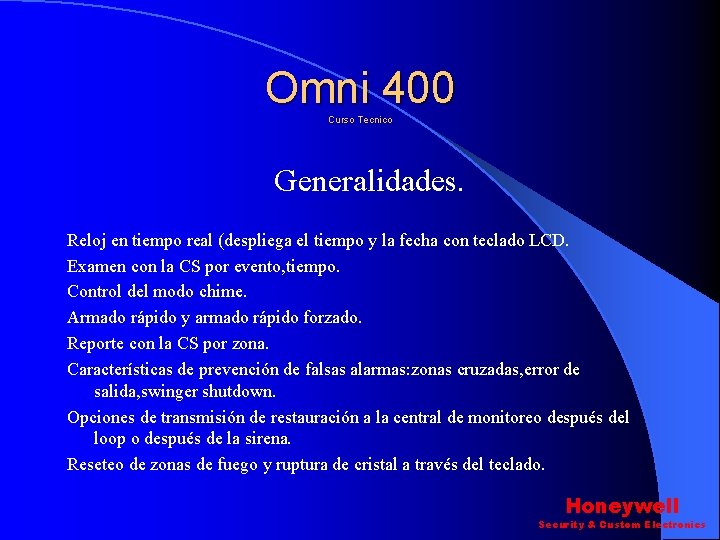

Omni 400 Curso Tecnico Generalidades. Reloj en tiempo real (despliega el tiempo y la fecha con teclado LCD. Examen con la CS por evento, tiempo. Control del modo chime. Armado rápido y armado rápido forzado. Reporte con la CS por zona. Características de prevención de falsas alarmas: zonas cruzadas, error de salida, swinger shutdown. Opciones de transmisión de restauración a la central de monitoreo después del loop o después de la sirena. Reseteo de zonas de fuego y ruptura de cristal a través del teclado. Honeywell Security & Custom Electronics

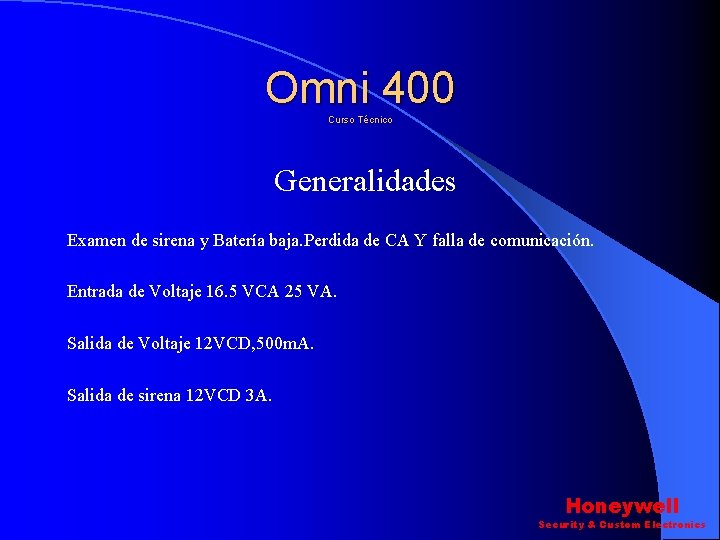

Omni 400 Curso Técnico Generalidades Examen de sirena y Batería baja. Perdida de CA Y falla de comunicación. Entrada de Voltaje 16. 5 VCA 25 VA. Salida de Voltaje 12 VCD, 500 m. A. Salida de sirena 12 VCD 3 A. Honeywell Security & Custom Electronics

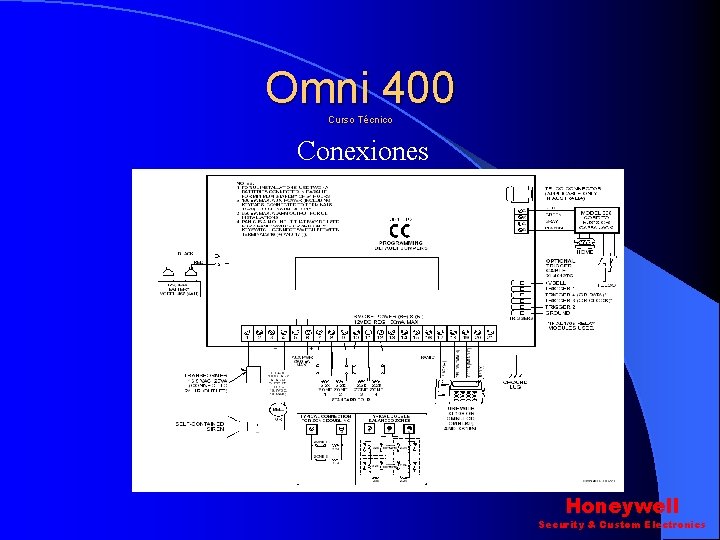

Omni 400 Curso Técnico Conexiones Honeywell Security & Custom Electronics

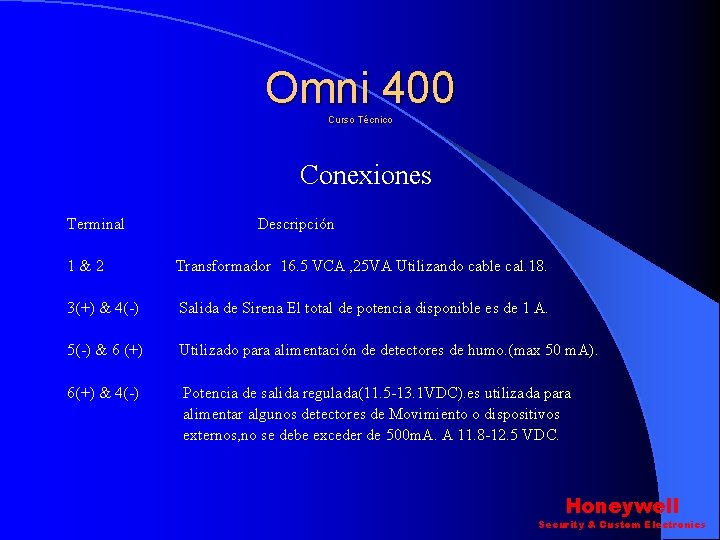

Omni 400 Curso Técnico Conexiones Terminal Descripción 1&2 Transformador 16. 5 VCA , 25 VA Utilizando cable cal. 18. 3(+) & 4(-) Salida de Sirena El total de potencia disponible es de 1 A. 5(-) & 6 (+) Utilizado para alimentación de detectores de humo. (max 50 m. A). 6(+) & 4(-) Potencia de salida regulada(11. 5 -13. 1 VDC). es utilizada para alimentar algunos detectores de Movimiento o dispositivos externos, no se debe exceder de 500 m. A. A 11. 8 -12. 5 VDC. Honeywell Security & Custom Electronics

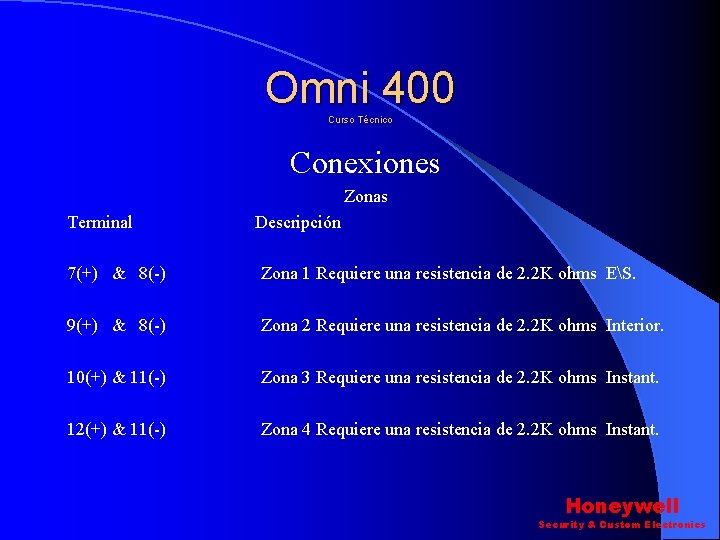

Omni 400 Curso Técnico Conexiones Zonas Terminal Descripción 7(+) & 8(-) Zona 1 Requiere una resistencia de 2. 2 K ohms ES. 9(+) & 8(-) Zona 2 Requiere una resistencia de 2. 2 K ohms Interior. 10(+) & 11(-) Zona 3 Requiere una resistencia de 2. 2 K ohms Instant. 12(+) & 11(-) Zona 4 Requiere una resistencia de 2. 2 K ohms Instant. Honeywell Security & Custom Electronics

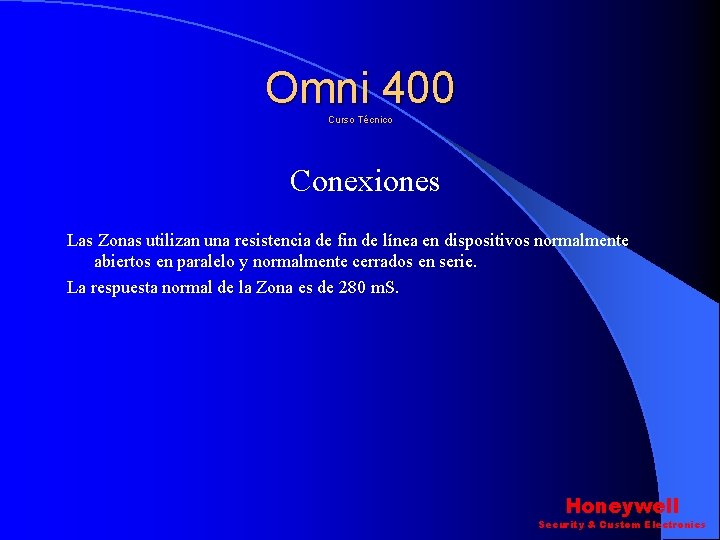

Omni 400 Curso Técnico Conexiones Las Zonas utilizan una resistencia de fin de línea en dispositivos normalmente abiertos en paralelo y normalmente cerrados en serie. La respuesta normal de la Zona es de 280 m. S. Honeywell Security & Custom Electronics

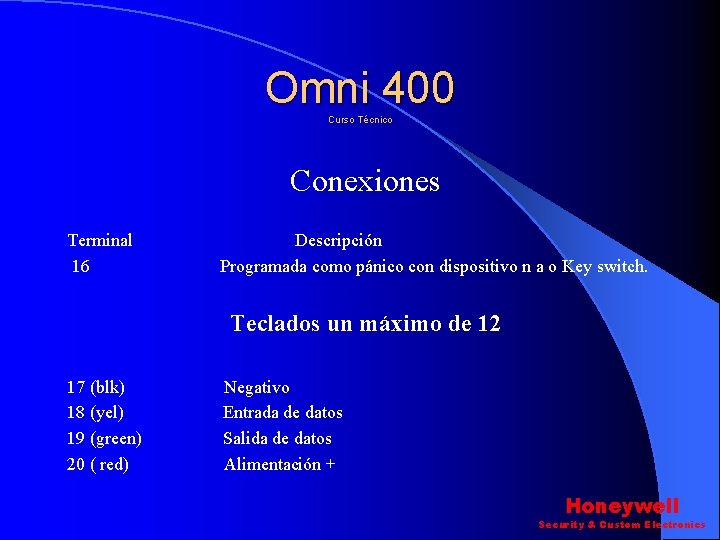

Omni 400 Curso Técnico Conexiones Terminal 16 Descripción Programada como pánico con dispositivo n a o Key switch. Teclados un máximo de 12 17 (blk) 18 (yel) 19 (green) 20 ( red) Negativo Entrada de datos Salida de datos Alimentación + Honeywell Security & Custom Electronics

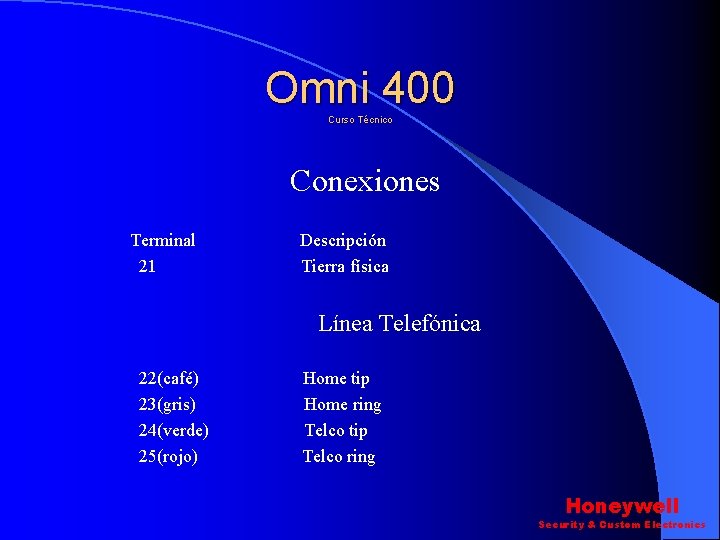

Omni 400 Curso Técnico Conexiones Terminal 21 Descripción Tierra física Línea Telefónica 22(café) 23(gris) 24(verde) 25(rojo) Home tip Home ring Telco tip Telco ring Honeywell Security & Custom Electronics

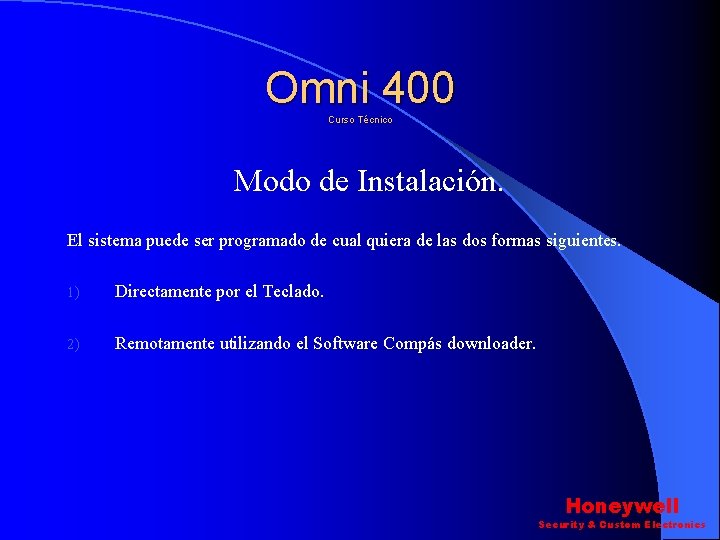

Omni 400 Curso Técnico Modo de Instalación. El sistema puede ser programado de cual quiera de las dos formas siguientes. 1) Directamente por el Teclado. 2) Remotamente utilizando el Software Compás downloader. Honeywell Security & Custom Electronics

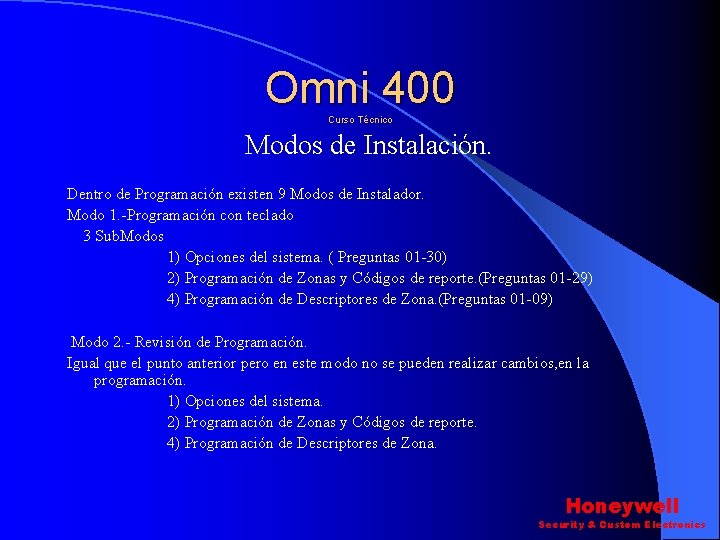

Omni 400 Curso Técnico Modos de Instalación. Dentro de Programación existen 9 Modos de Instalador. Modo 1. -Programación con teclado 3 Sub. Modos 1) Opciones del sistema. ( Preguntas 01 -30) 2) Programación de Zonas y Códigos de reporte. (Preguntas 01 -29) 4) Programación de Descriptores de Zona. (Preguntas 01 -09) Modo 2. - Revisión de Programación. Igual que el punto anterior pero en este modo no se pueden realizar cambios, en la programación. 1) Opciones del sistema. 2) Programación de Zonas y Códigos de reporte. 4) Programación de Descriptores de Zona. Honeywell Security & Custom Electronics

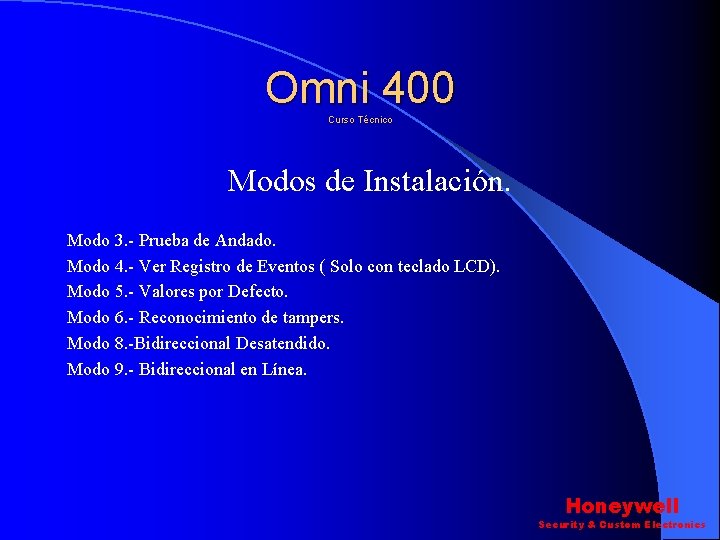

Omni 400 Curso Técnico Modos de Instalación. Modo 3. - Prueba de Andado. Modo 4. - Ver Registro de Eventos ( Solo con teclado LCD). Modo 5. - Valores por Defecto. Modo 6. - Reconocimiento de tampers. Modo 8. -Bidireccional Desatendido. Modo 9. - Bidireccional en Línea. Honeywell Security & Custom Electronics

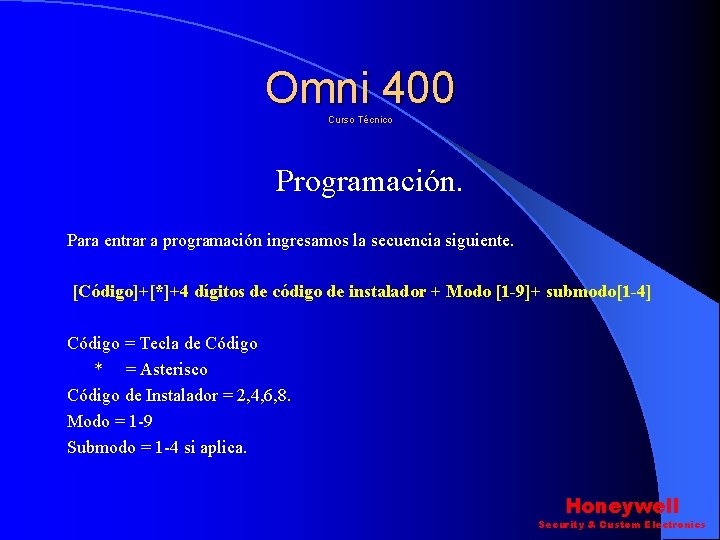

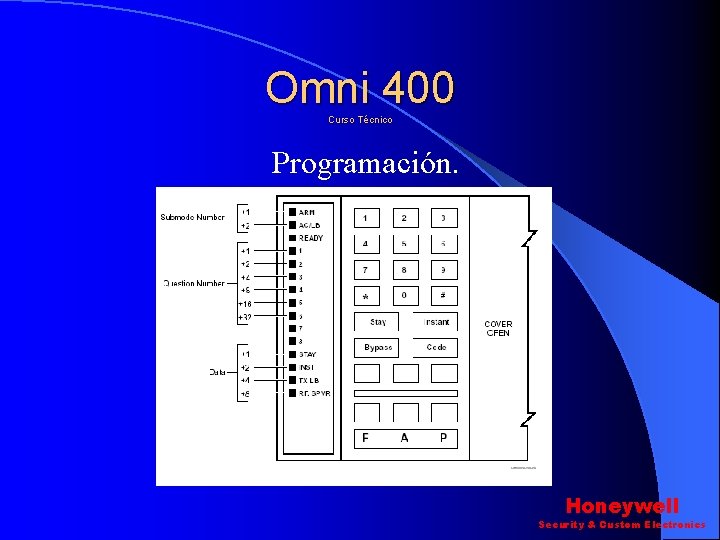

Omni 400 Curso Técnico Programación. Para entrar a programación ingresamos la secuencia siguiente. [Código]+[*]+4 dígitos de código de instalador + Modo [1 -9]+ submodo[1 -4] Código = Tecla de Código * = Asterisco Código de Instalador = 2, 4, 6, 8. Modo = 1 -9 Submodo = 1 -4 si aplica. Honeywell Security & Custom Electronics

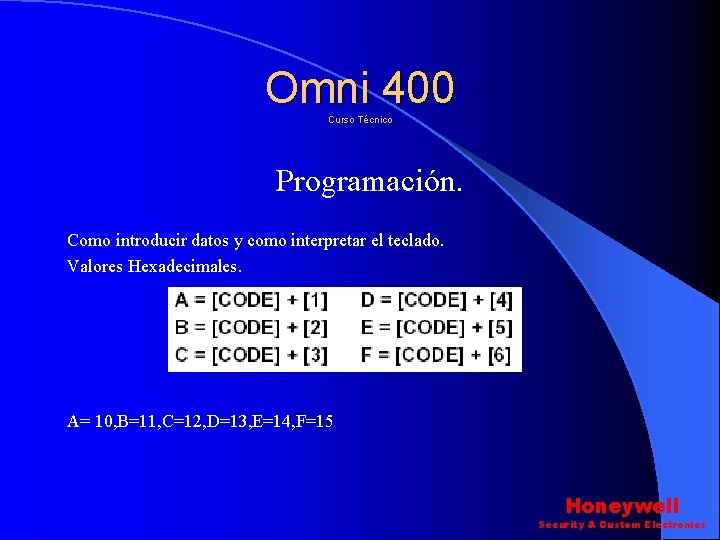

Omni 400 Curso Técnico Programación. Como introducir datos y como interpretar el teclado. Valores Hexadecimales. A= 10, B=11, C=12, D=13, E=14, F=15 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación. Honeywell Security & Custom Electronics

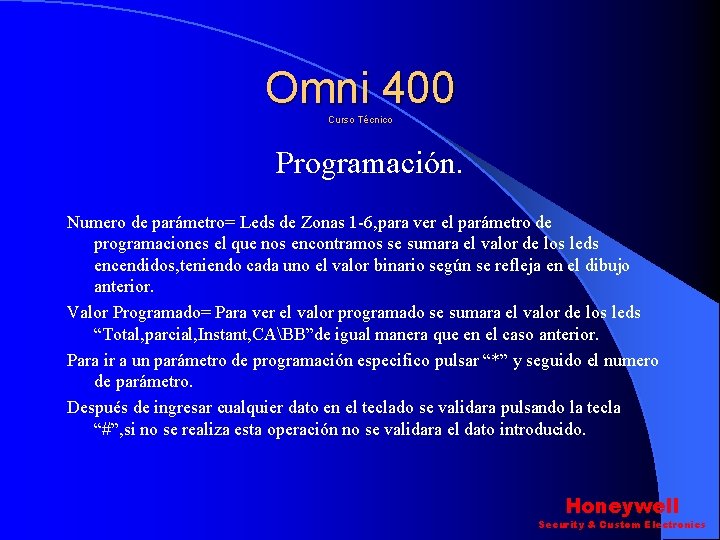

Omni 400 Curso Técnico Programación. Numero de parámetro= Leds de Zonas 1 -6, para ver el parámetro de programaciones el que nos encontramos se sumara el valor de los leds encendidos, teniendo cada uno el valor binario según se refleja en el dibujo anterior. Valor Programado= Para ver el valor programado se sumara el valor de los leds “Total, parcial, Instant, CABB”de igual manera que en el caso anterior. Para ir a un parámetro de programación especifico pulsar “*” y seguido el numero de parámetro. Después de ingresar cualquier dato en el teclado se validara pulsando la tecla “#”, si no se realiza esta operación no se validara el dato introducido. Honeywell Security & Custom Electronics

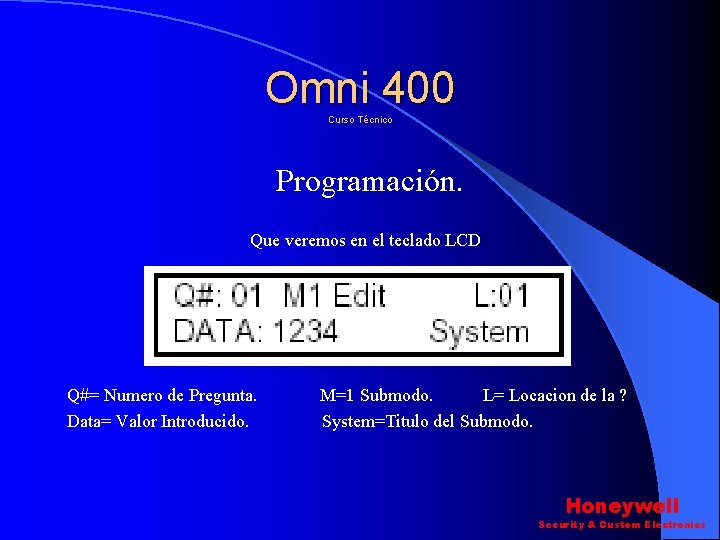

Omni 400 Curso Técnico Programación. Que veremos en el teclado LCD Q#= Numero de Pregunta. Data= Valor Introducido. M=1 Submodo. L= Locacion de la ? System=Titulo del Submodo. Honeywell Security & Custom Electronics

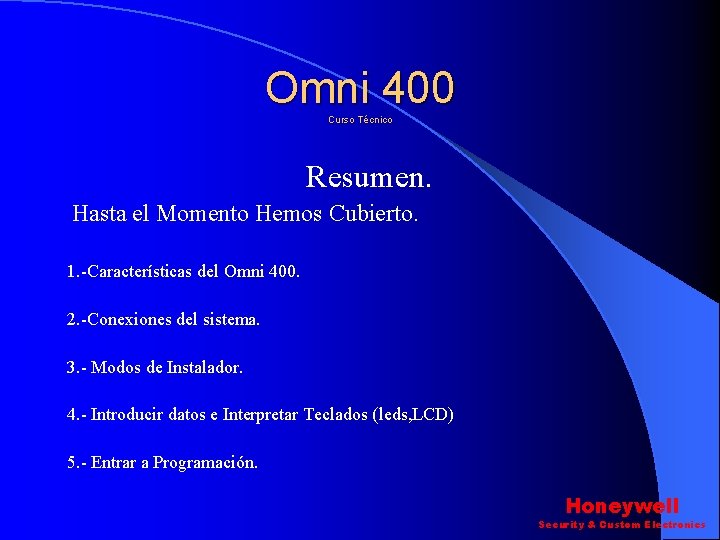

Omni 400 Curso Técnico Resumen. Hasta el Momento Hemos Cubierto. 1. -Características del Omni 400. 2. -Conexiones del sistema. 3. - Modos de Instalador. 4. - Introducir datos e Interpretar Teclados (leds, LCD) 5. - Entrar a Programación. Honeywell Security & Custom Electronics

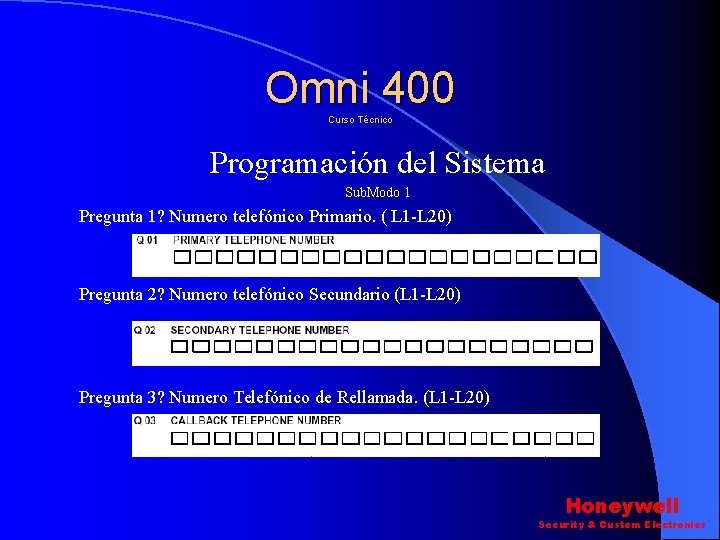

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 1? Numero telefónico Primario. ( L 1 -L 20) Pregunta 2? Numero telefónico Secundario (L 1 -L 20) Pregunta 3? Numero Telefónico de Rellamada. (L 1 -L 20) Honeywell Security & Custom Electronics

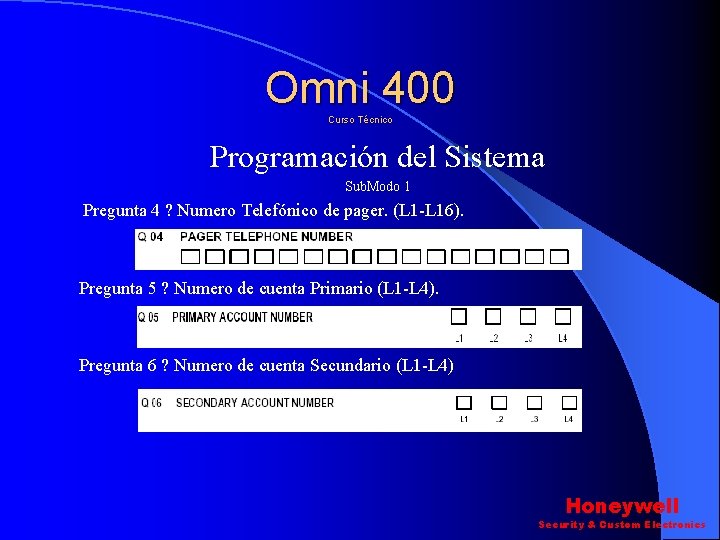

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 4 ? Numero Telefónico de pager. (L 1 -L 16). Pregunta 5 ? Numero de cuenta Primario (L 1 -L 4). Pregunta 6 ? Numero de cuenta Secundario (L 1 -L 4) Honeywell Security & Custom Electronics

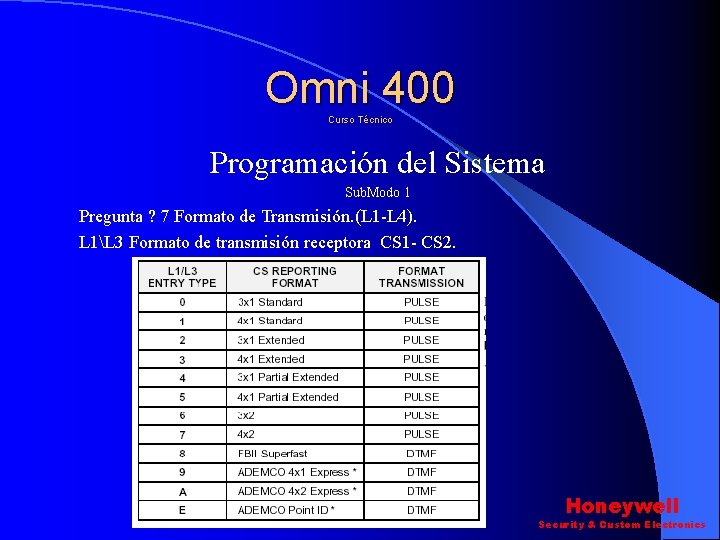

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta ? 7 Formato de Transmisión. (L 1 -L 4). L 1L 3 Formato de transmisión receptora CS 1 - CS 2. Honeywell Security & Custom Electronics

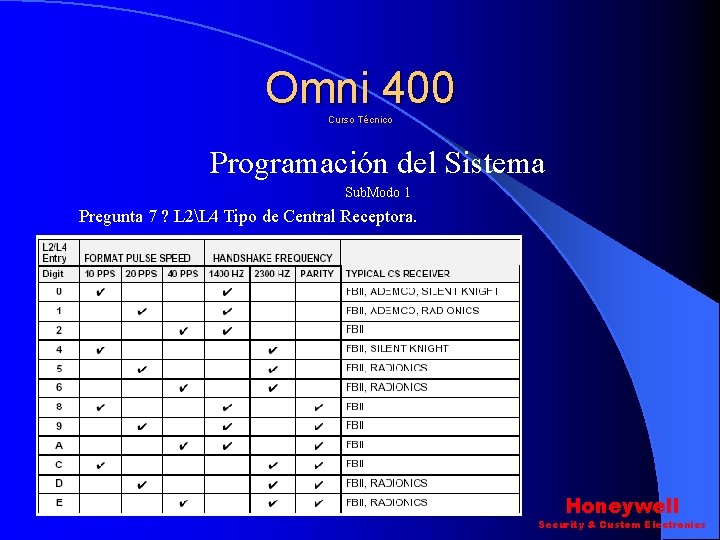

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 7 ? L 2L 4 Tipo de Central Receptora. Honeywell Security & Custom Electronics

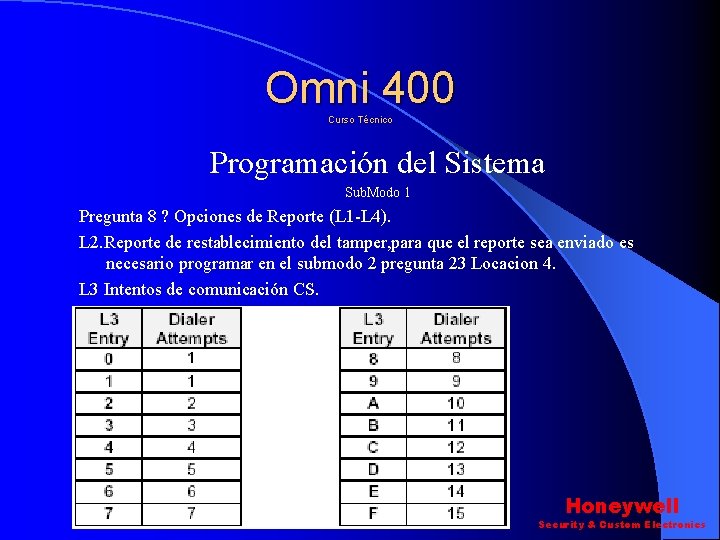

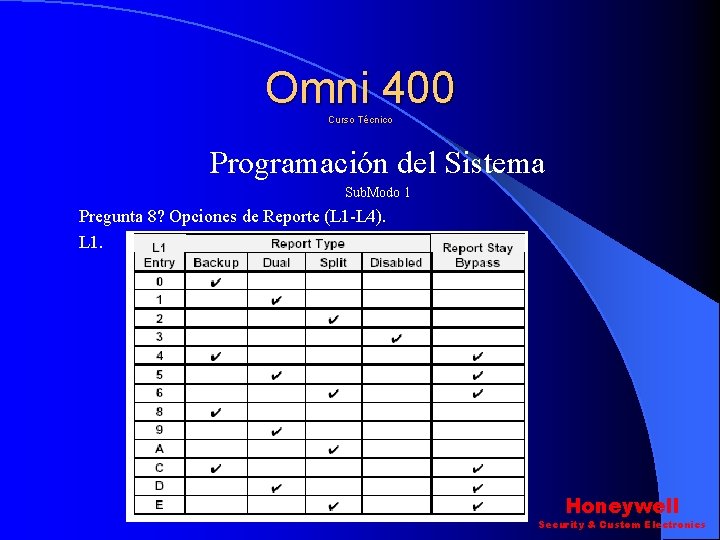

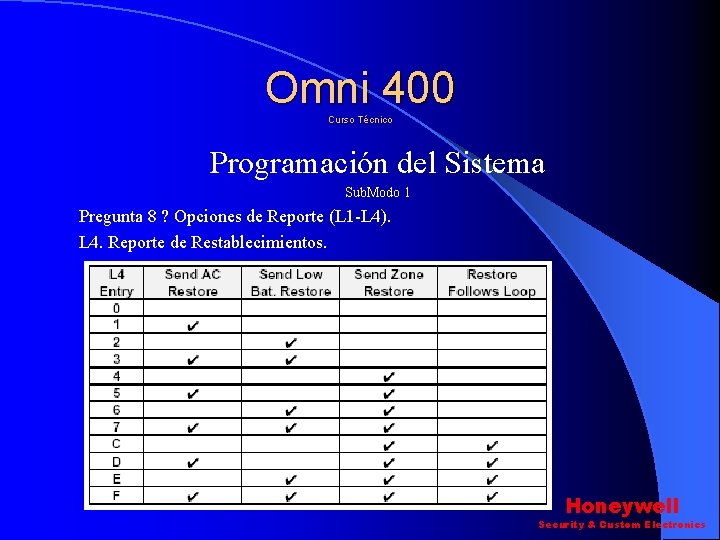

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 8? Opciones de Reporte (L 1 -L 4). L 1. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 8 ? Opciones de Reporte (L 1 -L 4). L 2. Reporte de restablecimiento del tamper, para que el reporte sea enviado es necesario programar en el submodo 2 pregunta 23 Locacion 4. L 3 Intentos de comunicación CS. Honeywell Security & Custom Electronics

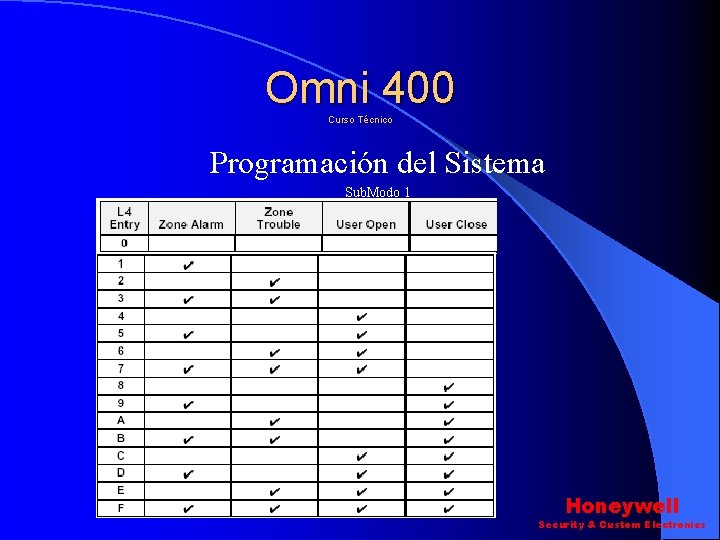

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 8 ? Opciones de Reporte (L 1 -L 4). L 4. Reporte de Restablecimientos. Honeywell Security & Custom Electronics

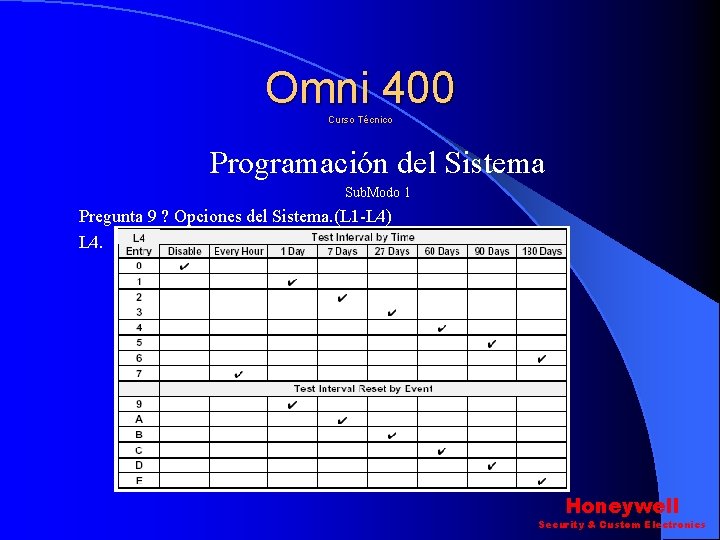

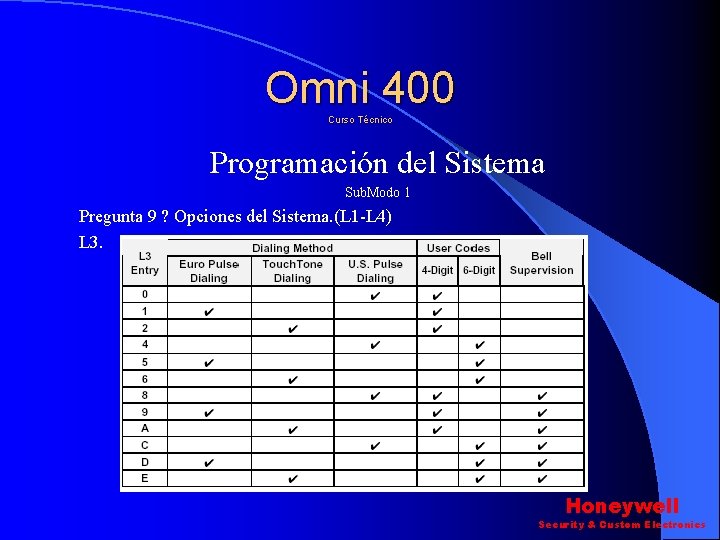

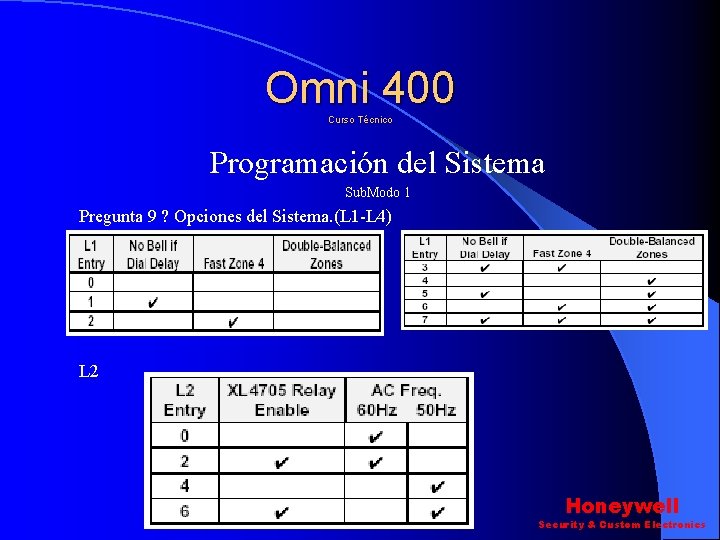

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 9 ? Opciones del Sistema. (L 1 -L 4) L 1 L 2 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 9 ? Opciones del Sistema. (L 1 -L 4) L 3. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 9 ? Opciones del Sistema. (L 1 -L 4) L 4. Honeywell Security & Custom Electronics

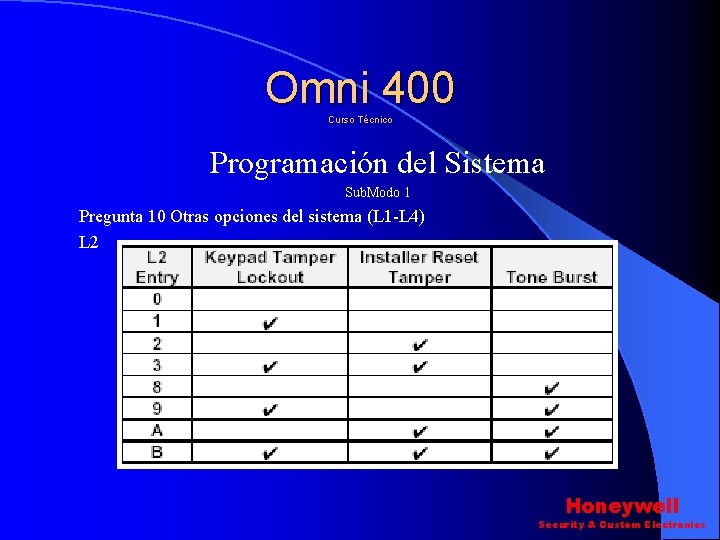

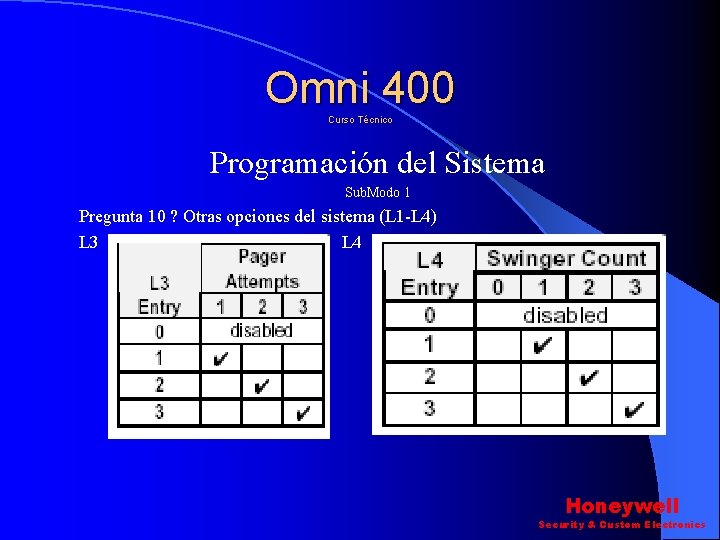

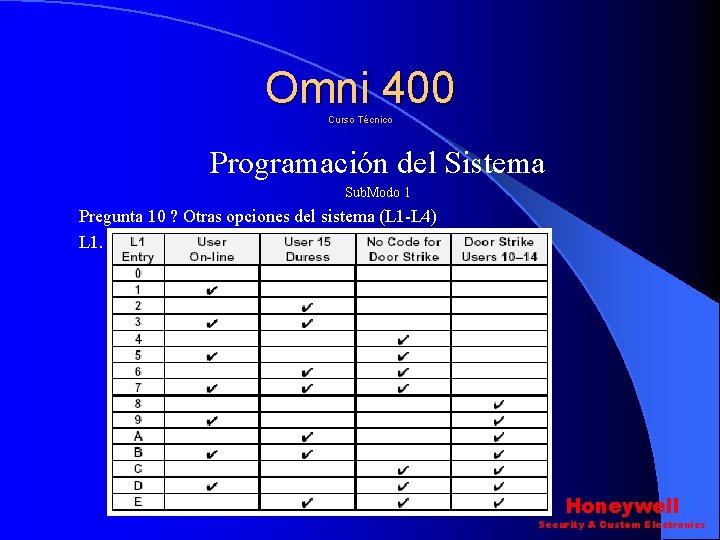

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 10 ? Otras opciones del sistema (L 1 -L 4) L 1. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 10 Otras opciones del sistema (L 1 -L 4) L 2 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 10 ? Otras opciones del sistema (L 1 -L 4) L 3 L 4 Honeywell Security & Custom Electronics

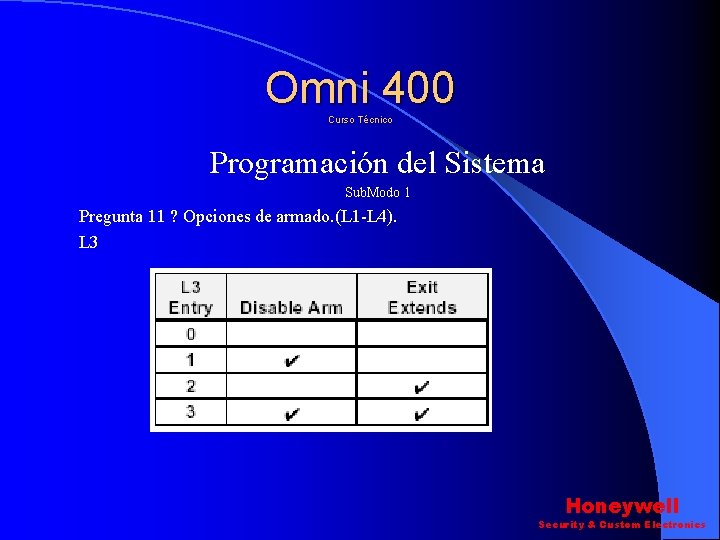

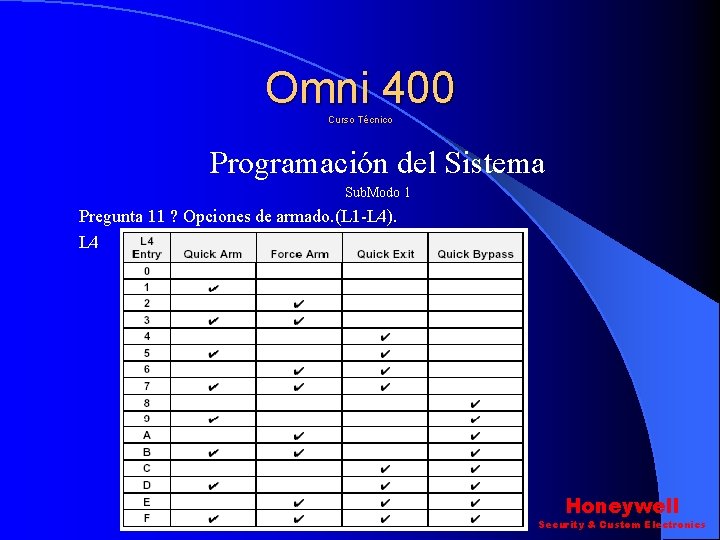

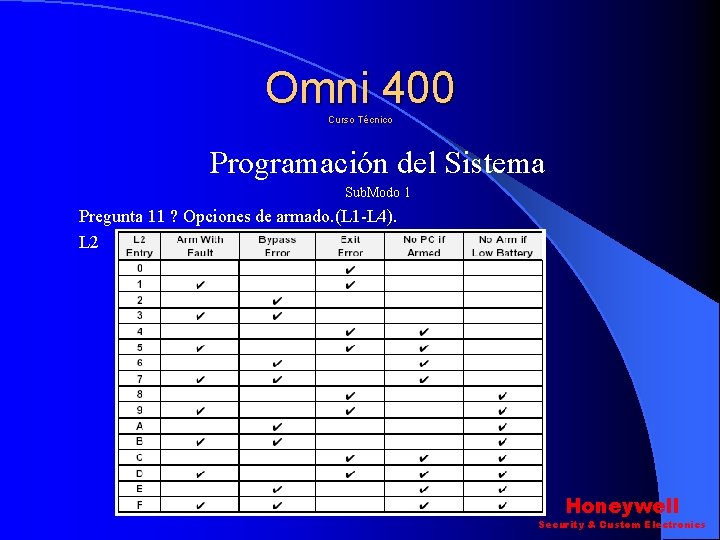

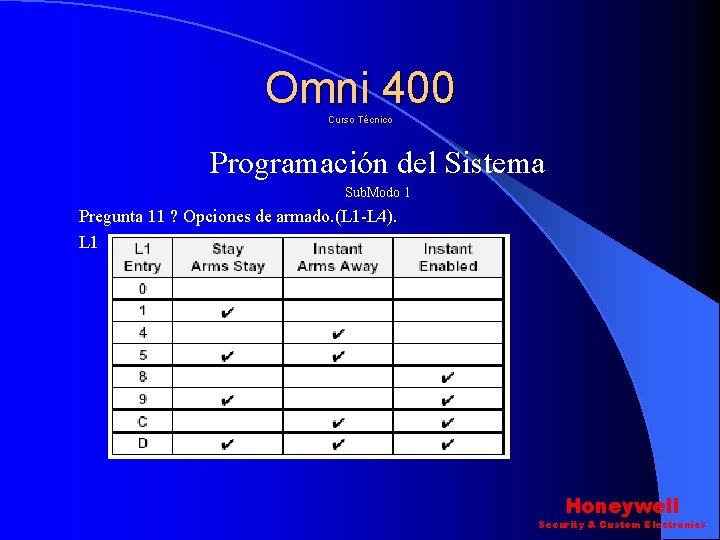

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 11 ? Opciones de armado. (L 1 -L 4). L 1 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 11 ? Opciones de armado. (L 1 -L 4). L 2 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 11 ? Opciones de armado. (L 1 -L 4). L 3 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 11 ? Opciones de armado. (L 1 -L 4). L 4 Honeywell Security & Custom Electronics

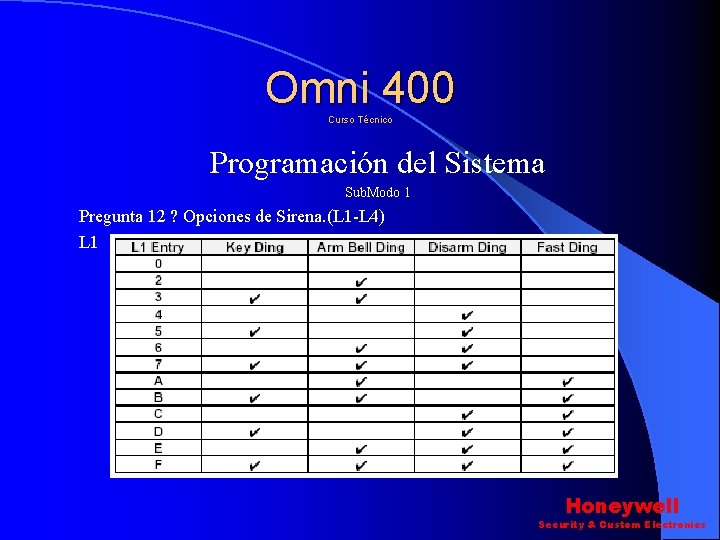

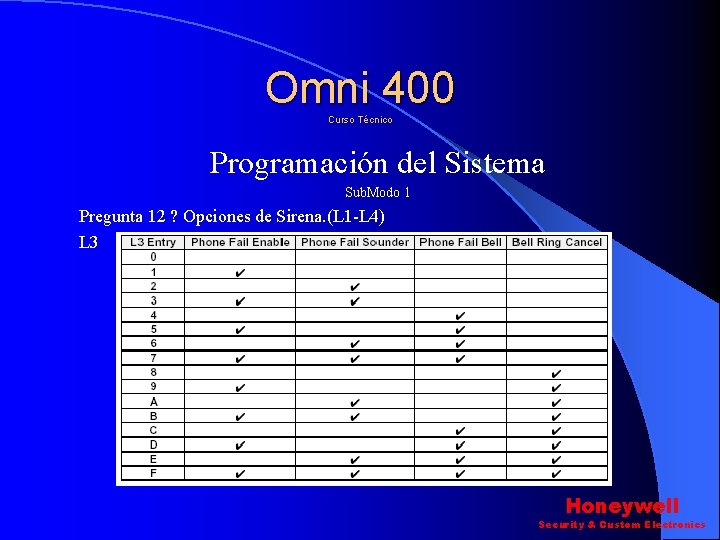

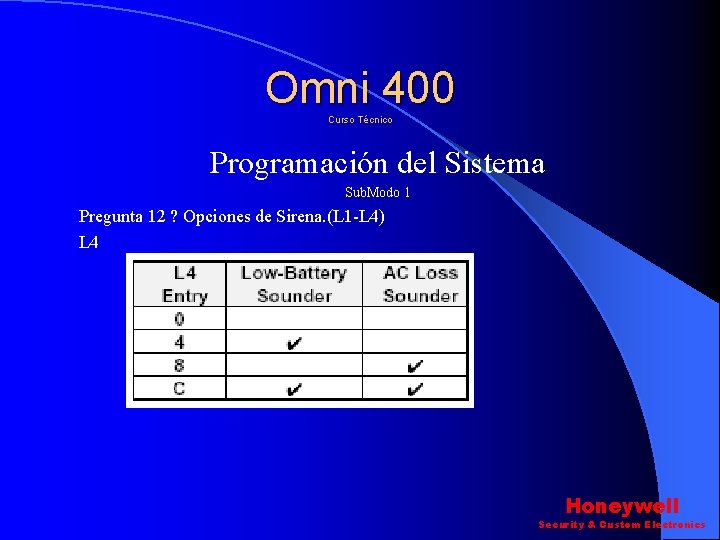

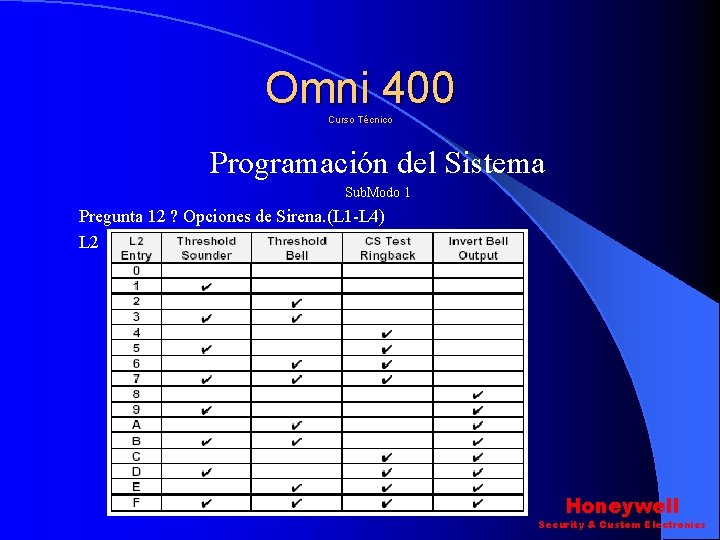

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 12 ? Opciones de Sirena. (L 1 -L 4) L 1 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 12 ? Opciones de Sirena. (L 1 -L 4) L 2 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 12 ? Opciones de Sirena. (L 1 -L 4) L 3 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 12 ? Opciones de Sirena. (L 1 -L 4) L 4 Honeywell Security & Custom Electronics

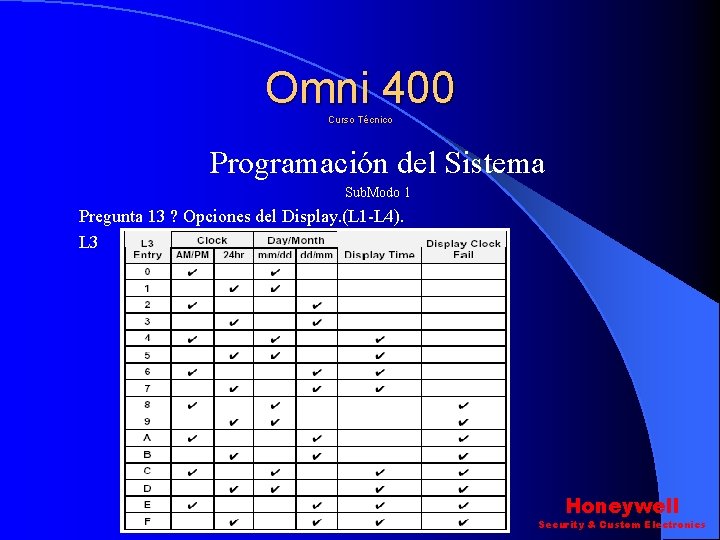

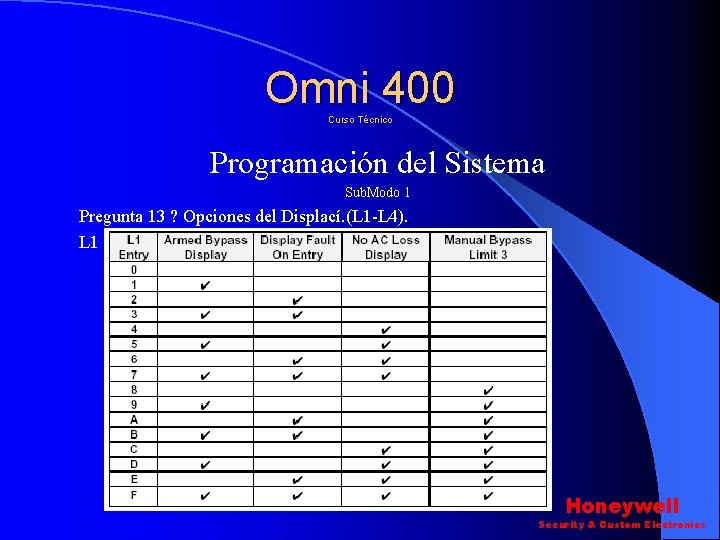

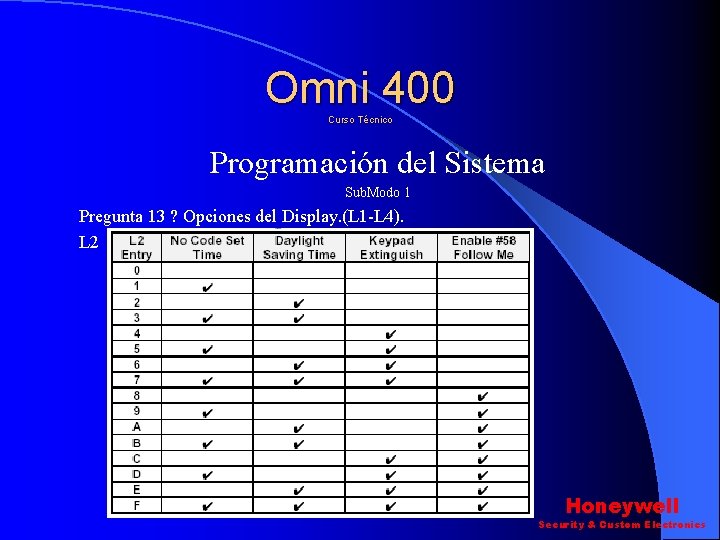

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 13 ? Opciones del Displací. (L 1 -L 4). L 1 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 13 ? Opciones del Display. (L 1 -L 4). L 2 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 13 ? Opciones del Display. (L 1 -L 4). L 3 Honeywell Security & Custom Electronics

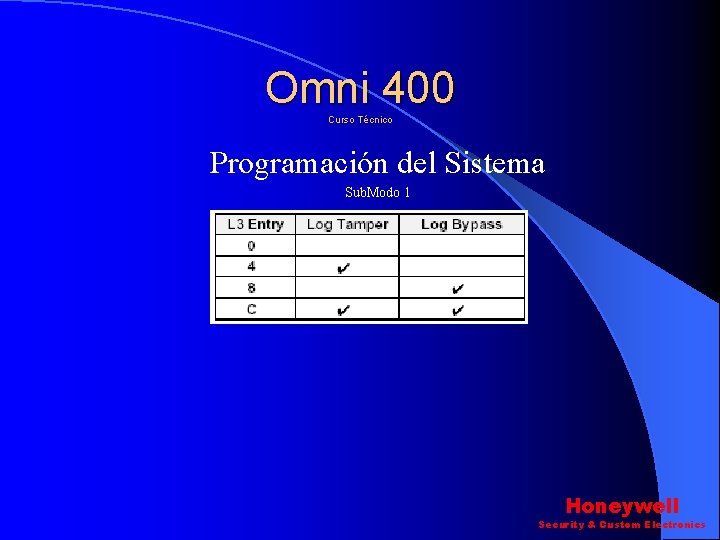

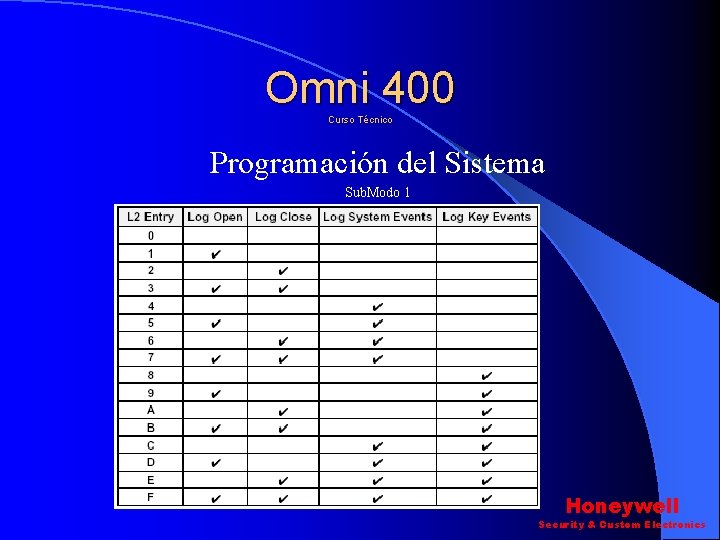

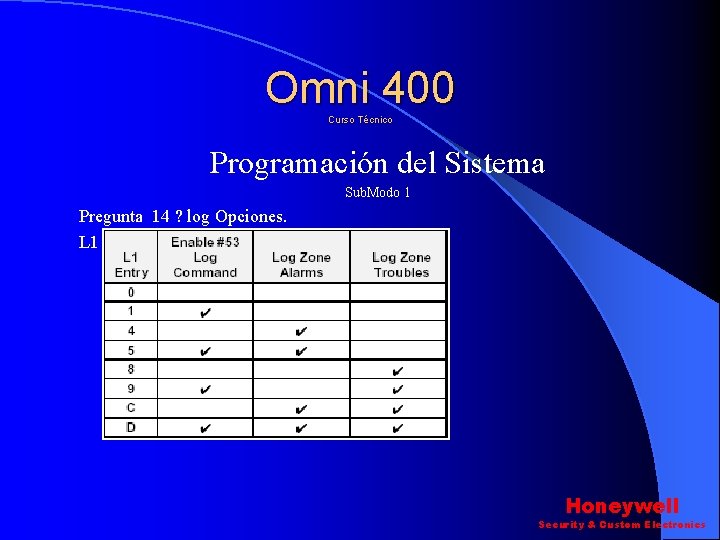

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 14 ? log Opciones. L 1 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Honeywell Security & Custom Electronics

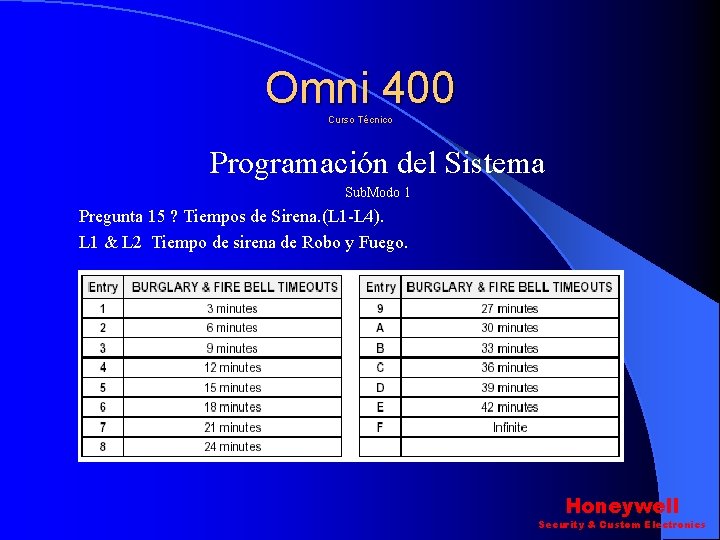

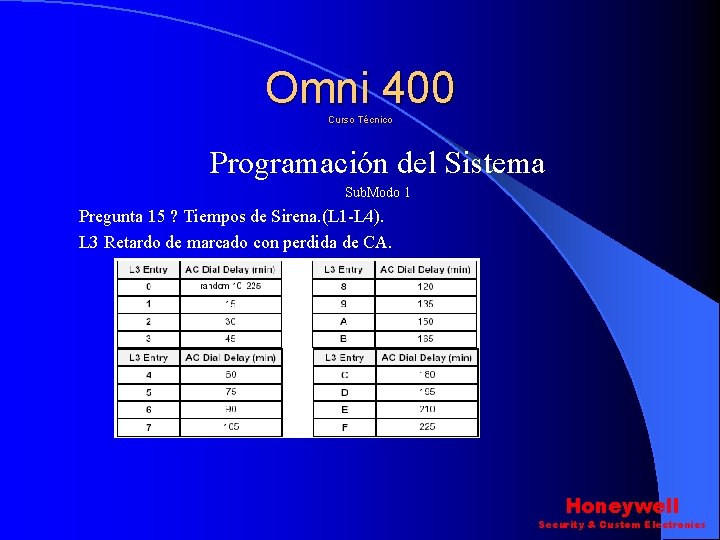

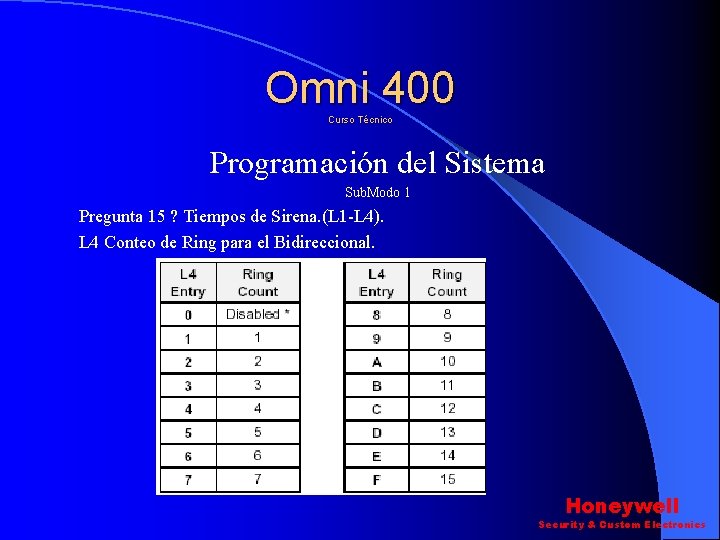

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 15 ? Tiempos de Sirena. (L 1 -L 4). L 1 & L 2 Tiempo de sirena de Robo y Fuego. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 15 ? Tiempos de Sirena. (L 1 -L 4). L 3 Retardo de marcado con perdida de CA. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 15 ? Tiempos de Sirena. (L 1 -L 4). L 4 Conteo de Ring para el Bidireccional. Honeywell Security & Custom Electronics

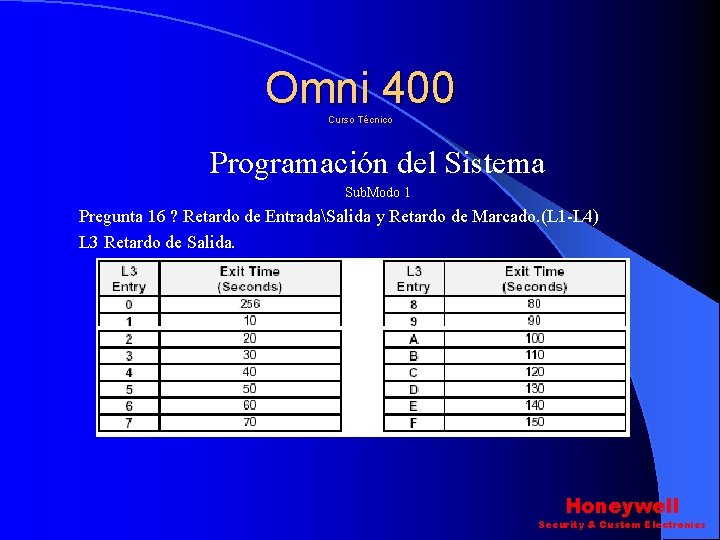

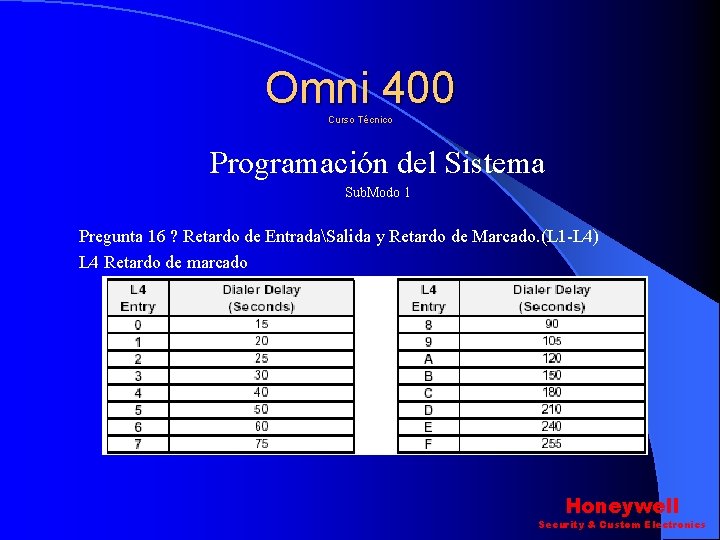

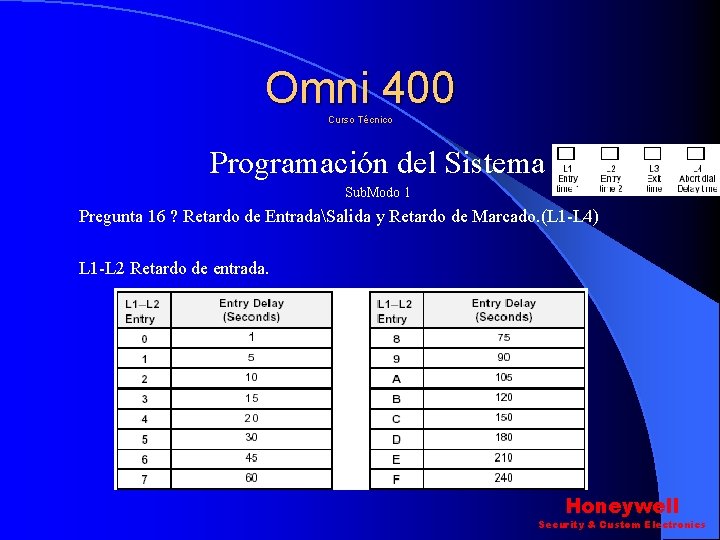

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 16 ? Retardo de EntradaSalida y Retardo de Marcado. (L 1 -L 4) L 1 -L 2 Retardo de entrada. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 16 ? Retardo de EntradaSalida y Retardo de Marcado. (L 1 -L 4) L 3 Retardo de Salida. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 16 ? Retardo de EntradaSalida y Retardo de Marcado. (L 1 -L 4) L 4 Retardo de marcado Honeywell Security & Custom Electronics

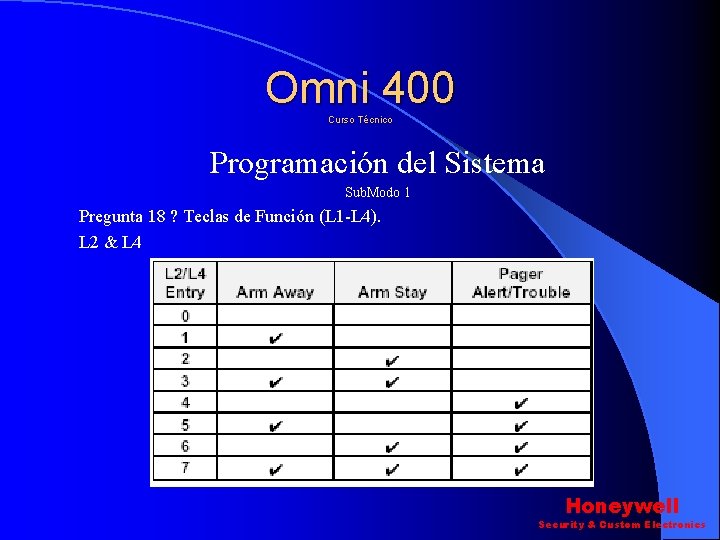

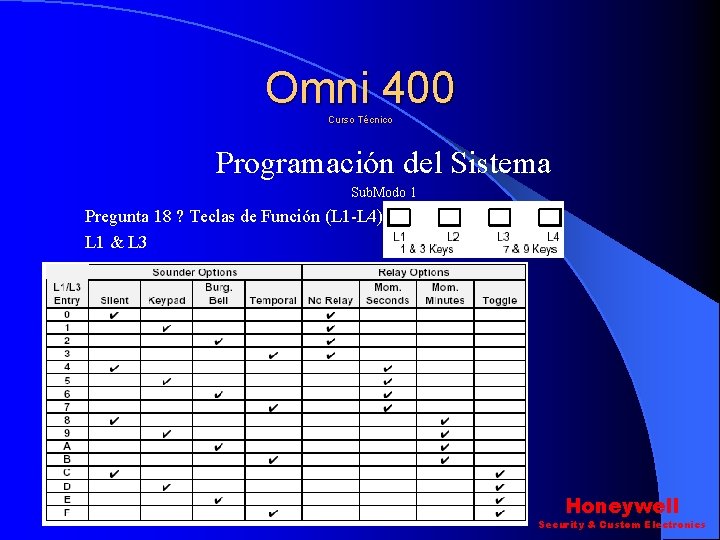

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 18 ? Teclas de Función (L 1 -L 4). L 1 & L 3 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 18 ? Teclas de Función (L 1 -L 4). L 2 & L 4 Honeywell Security & Custom Electronics

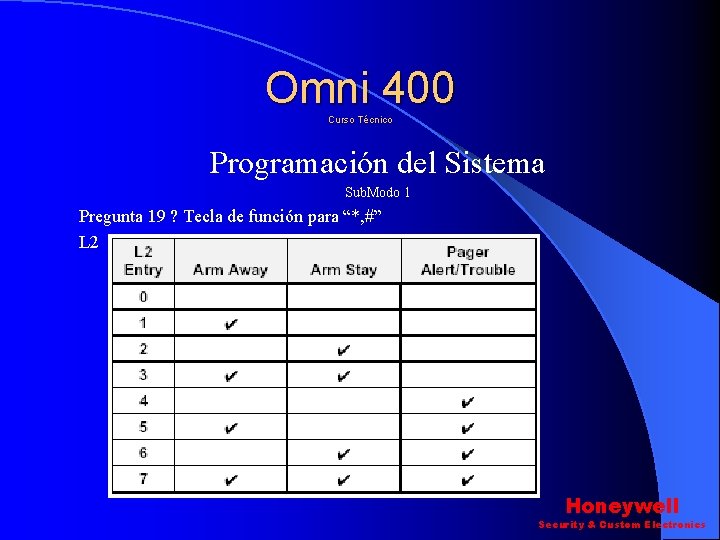

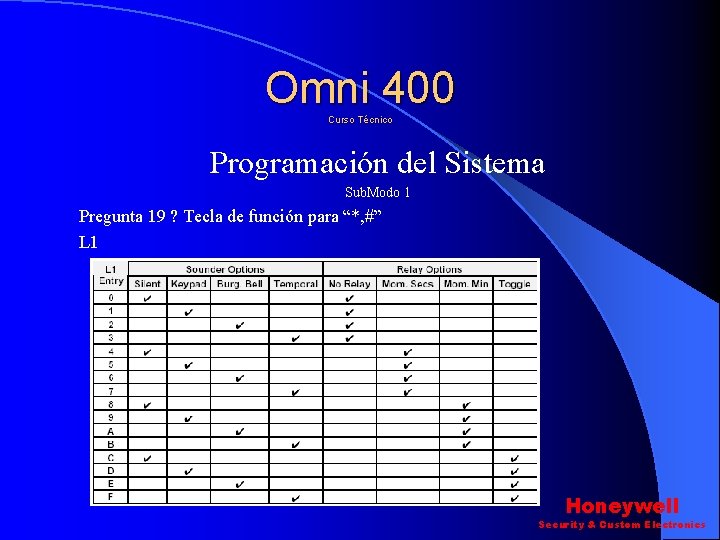

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 19 ? Tecla de función para “*, #” L 1 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 19 ? Tecla de función para “*, #” L 2 Honeywell Security & Custom Electronics

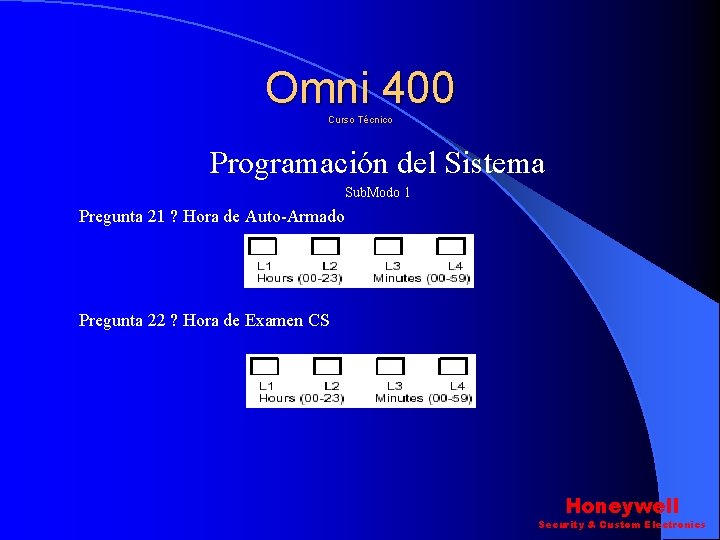

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 21 ? Hora de Auto-Armado Pregunta 22 ? Hora de Examen CS Honeywell Security & Custom Electronics

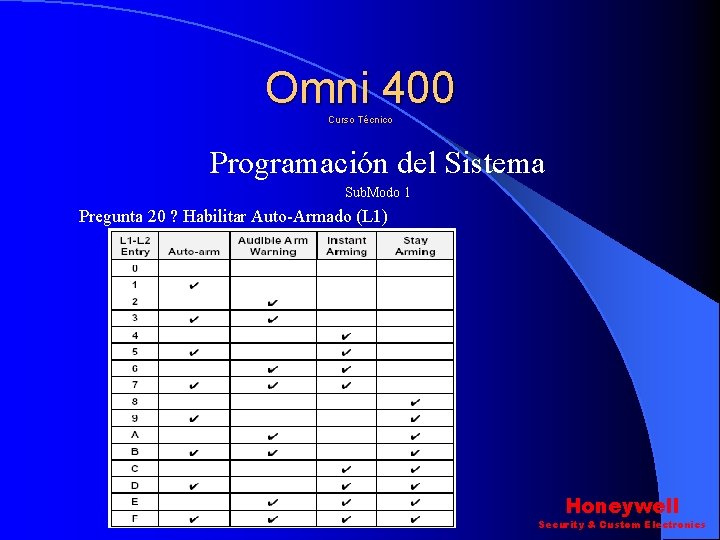

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 20 ? Habilitar Auto-Armado (L 1) Honeywell Security & Custom Electronics

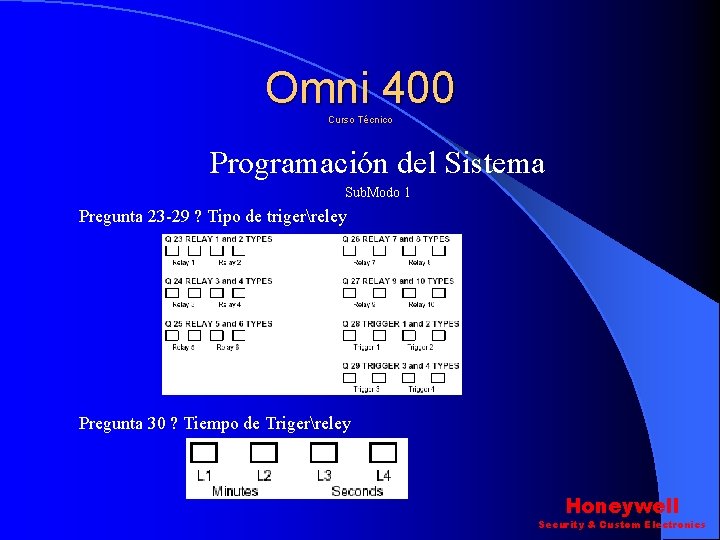

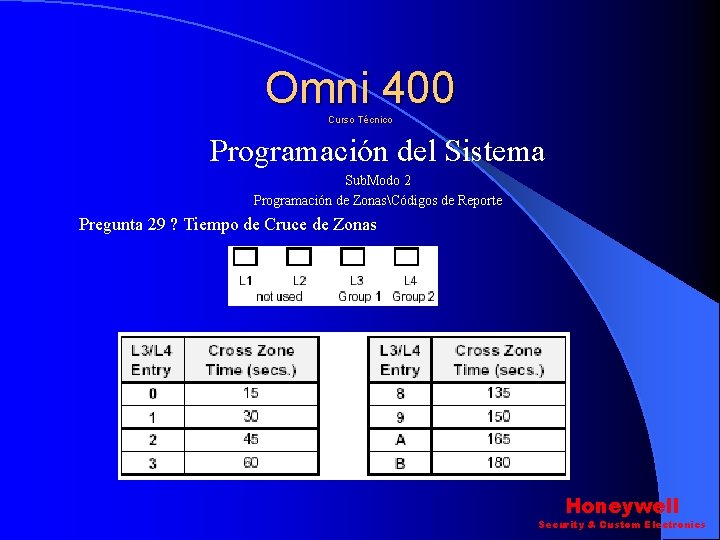

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 1 Pregunta 23 -29 ? Tipo de trigerreley Pregunta 30 ? Tiempo de Trigerreley Honeywell Security & Custom Electronics

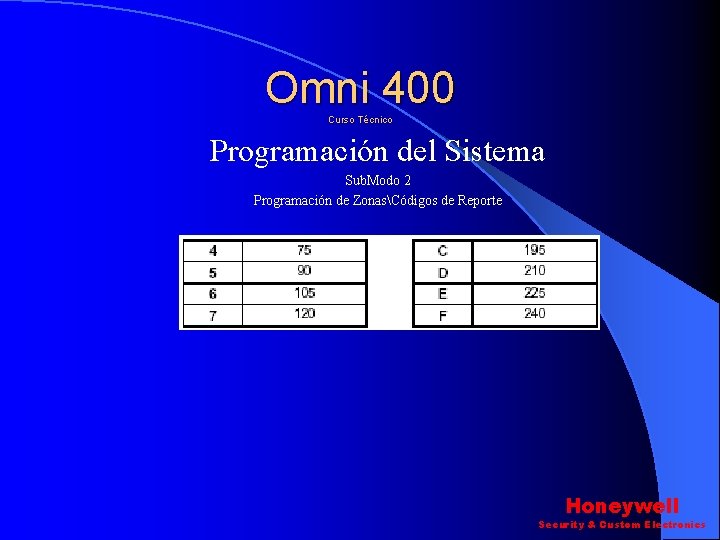

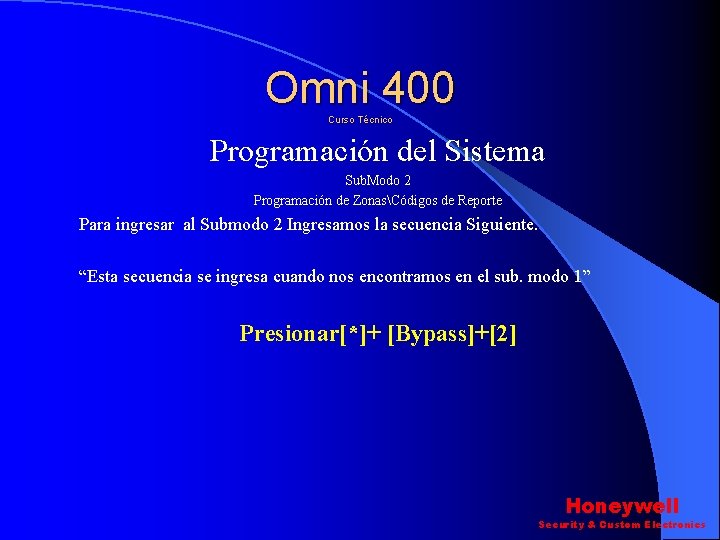

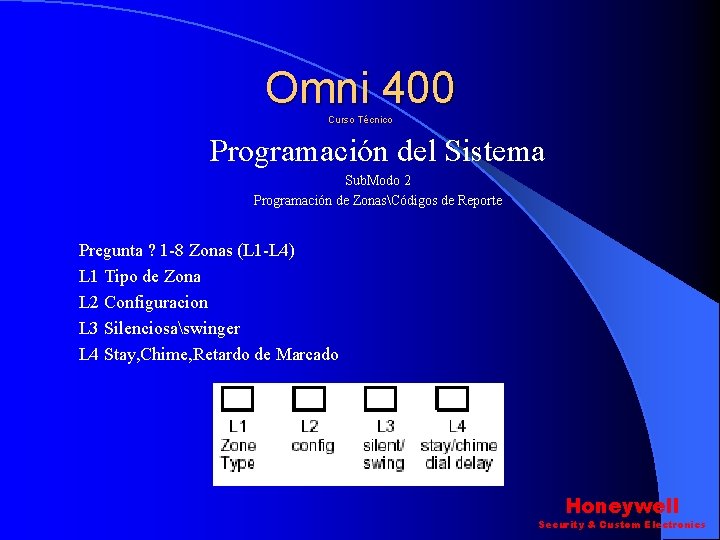

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Para ingresar al Submodo 2 Ingresamos la secuencia Siguiente. “Esta secuencia se ingresa cuando nos encontramos en el sub. modo 1” Presionar[*]+ [Bypass]+[2] Honeywell Security & Custom Electronics

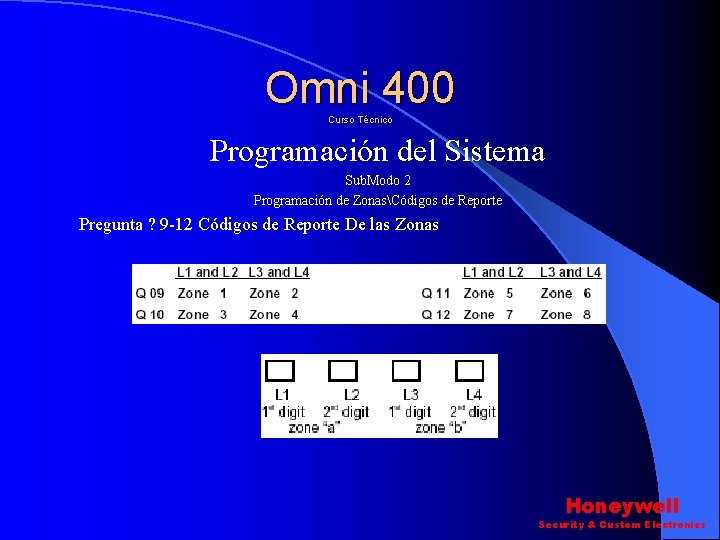

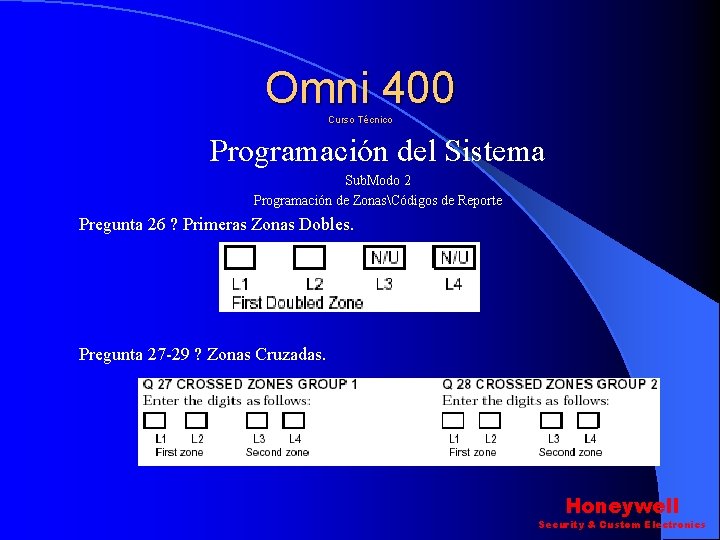

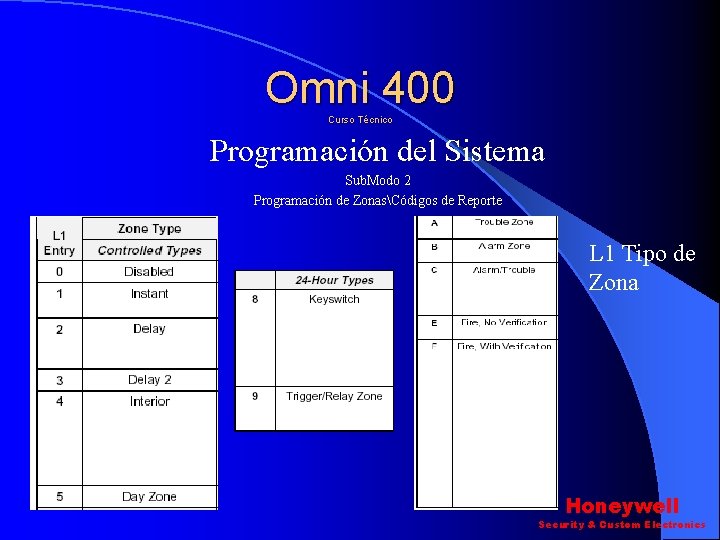

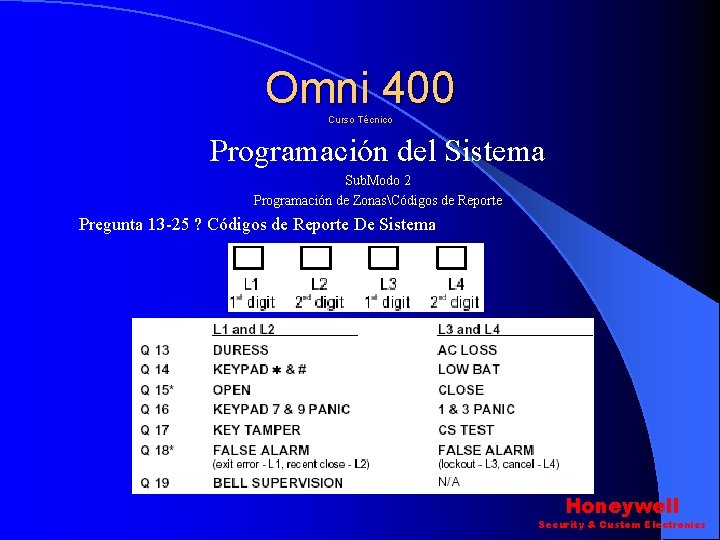

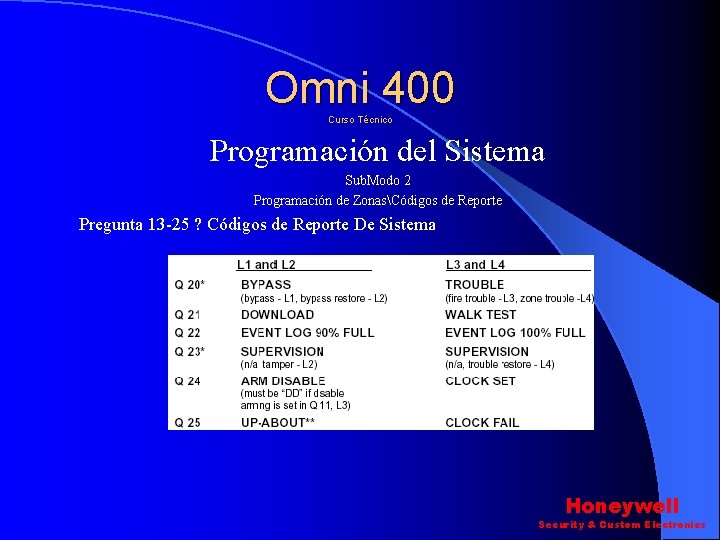

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Pregunta ? 1 -8 Zonas (L 1 -L 4) L 1 Tipo de Zona L 2 Configuracion L 3 Silenciosaswinger L 4 Stay, Chime, Retardo de Marcado Honeywell Security & Custom Electronics

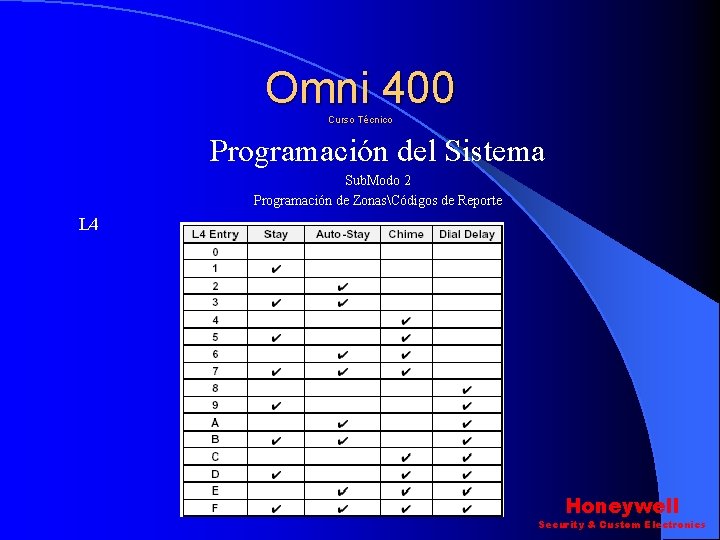

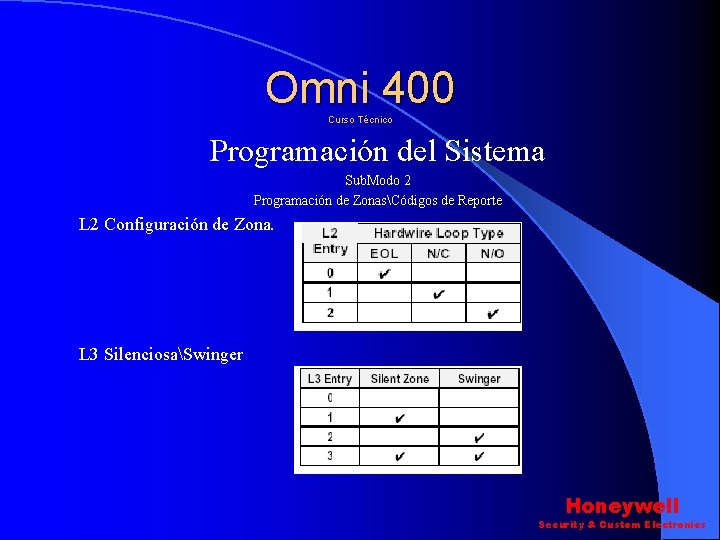

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte L 1 Tipo de Zona Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte L 2 Configuración de Zona. L 3 SilenciosaSwinger Honeywell Security & Custom Electronics

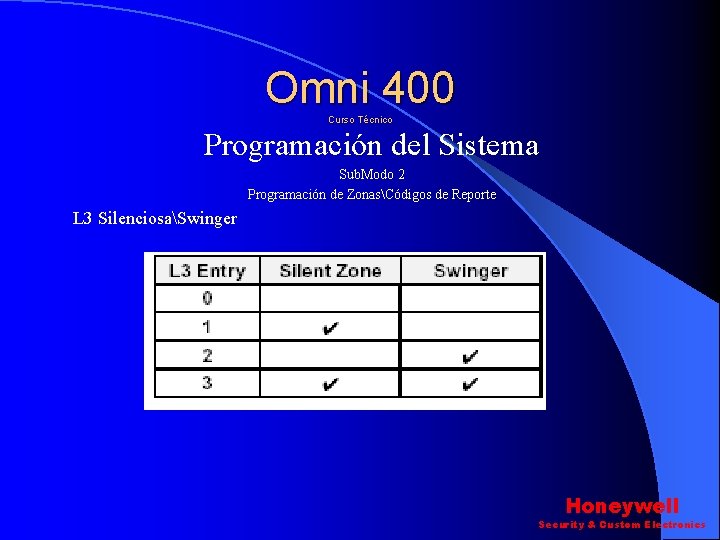

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte L 3 SilenciosaSwinger Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte L 4 Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Pregunta ? 9 -12 Códigos de Reporte De las Zonas Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Pregunta 13 -25 ? Códigos de Reporte De Sistema Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Pregunta 13 -25 ? Códigos de Reporte De Sistema Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Pregunta 26 ? Primeras Zonas Dobles. Pregunta 27 -29 ? Zonas Cruzadas. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Pregunta 29 ? Tiempo de Cruce de Zonas Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 2 Programación de ZonasCódigos de Reporte Honeywell Security & Custom Electronics

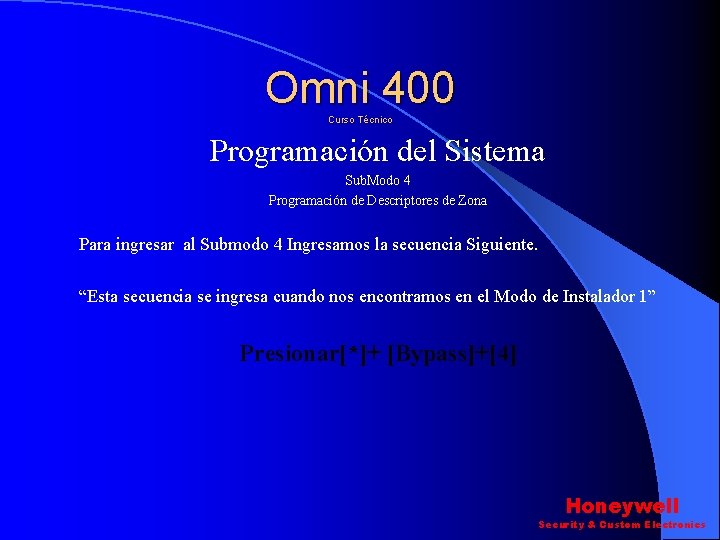

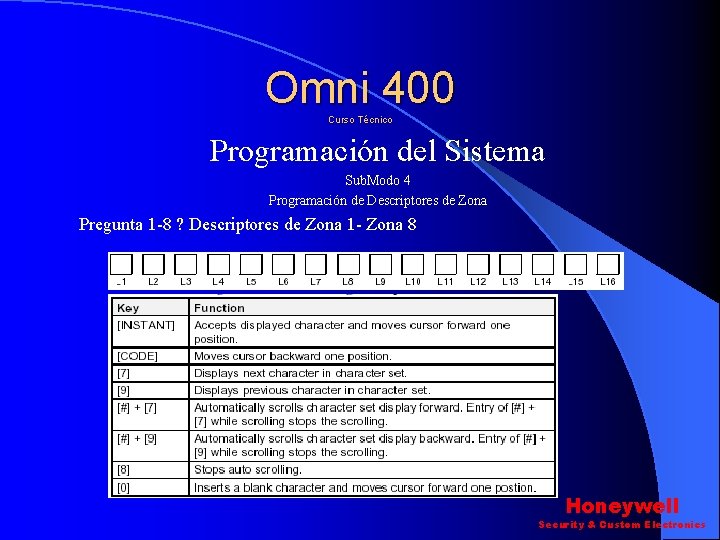

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 4 Programación de Descriptores de Zona Para ingresar al Submodo 4 Ingresamos la secuencia Siguiente. “Esta secuencia se ingresa cuando nos encontramos en el Modo de Instalador 1” Presionar[*]+ [Bypass]+[4] Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 4 Programación de Descriptores de Zona Pregunta 1 -8 ? Descriptores de Zona 1 - Zona 8 Honeywell Security & Custom Electronics

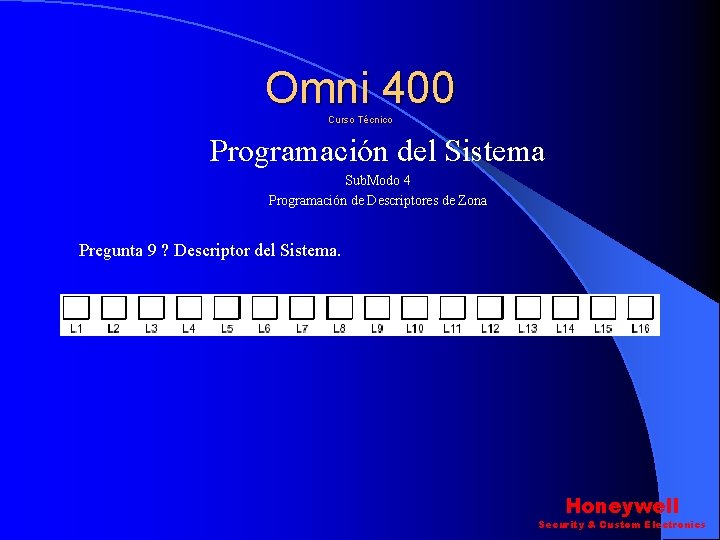

Omni 400 Curso Técnico Programación del Sistema Sub. Modo 4 Programación de Descriptores de Zona Pregunta 9 ? Descriptor del Sistema. Honeywell Security & Custom Electronics

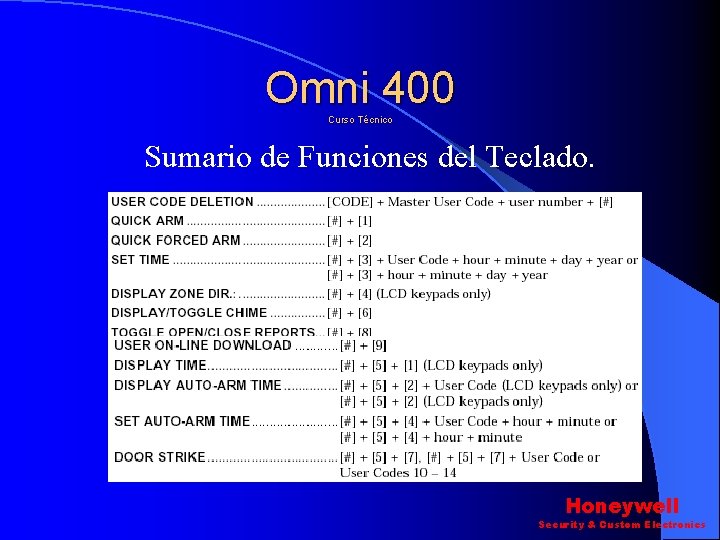

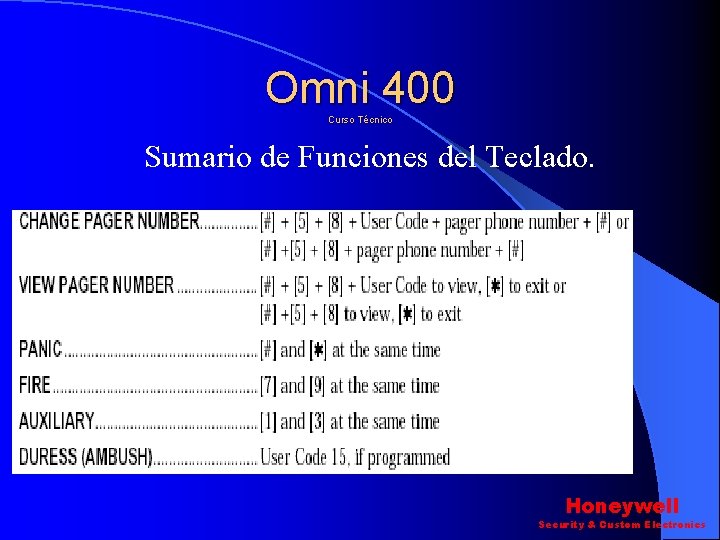

Omni 400 Curso Técnico Sumario de Funciones del Teclado. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Sumario de Funciones del Teclado. Honeywell Security & Custom Electronics

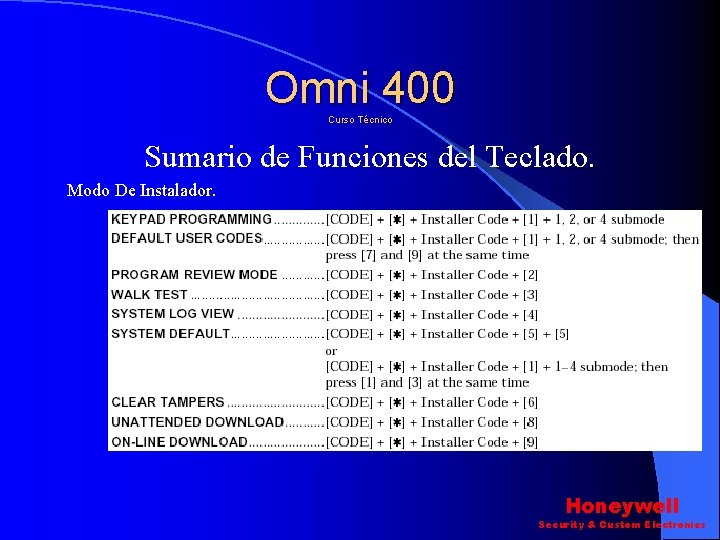

Omni 400 Curso Técnico Sumario de Funciones del Teclado. Modo De Instalador. Honeywell Security & Custom Electronics

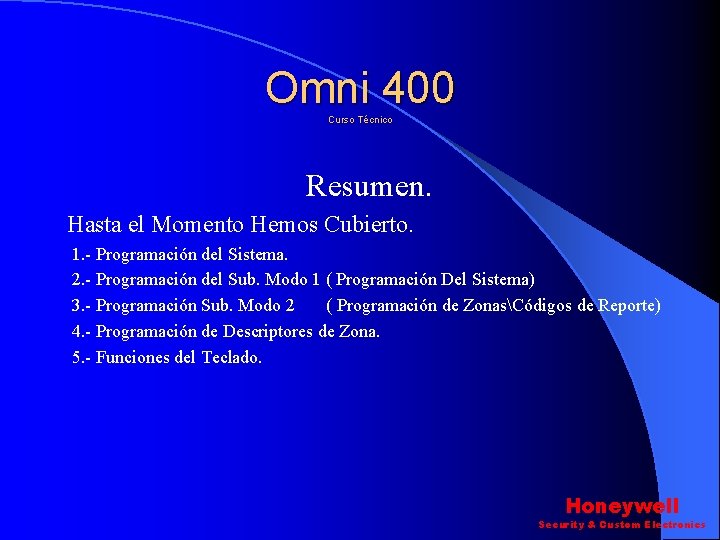

Omni 400 Curso Técnico Resumen. Hasta el Momento Hemos Cubierto. 1. - Programación del Sistema. 2. - Programación del Sub. Modo 1 ( Programación Del Sistema) 3. - Programación Sub. Modo 2 ( Programación de ZonasCódigos de Reporte) 4. - Programación de Descriptores de Zona. 5. - Funciones del Teclado. Honeywell Security & Custom Electronics

Omni 400 Curso Técnico Honeywell Security & Custom Electronics

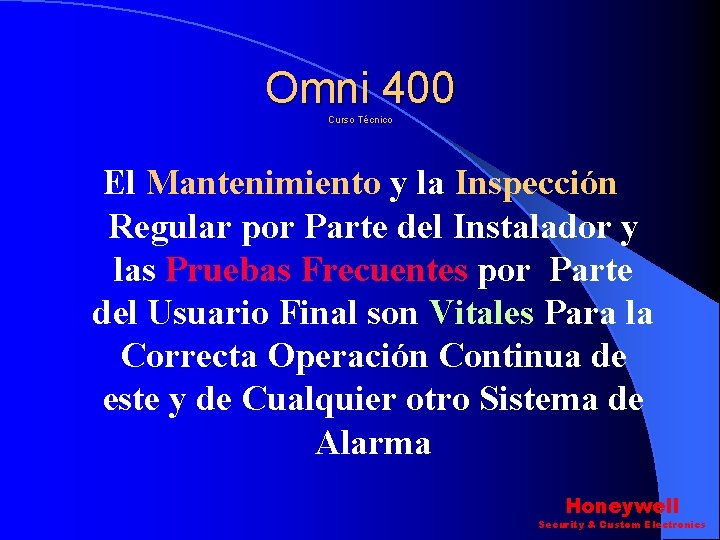

Omni 400 Curso Técnico El Mantenimiento y la Inspección Regular por Parte del Instalador y las Pruebas Frecuentes por Parte del Usuario Final son Vitales Para la Correcta Operación Continua de este y de Cualquier otro Sistema de Alarma Honeywell Security & Custom Electronics
