Oleh Shoffin Nahwa Utama M T Sistem Sandi

Oleh : Shoffin Nahwa Utama, M. T

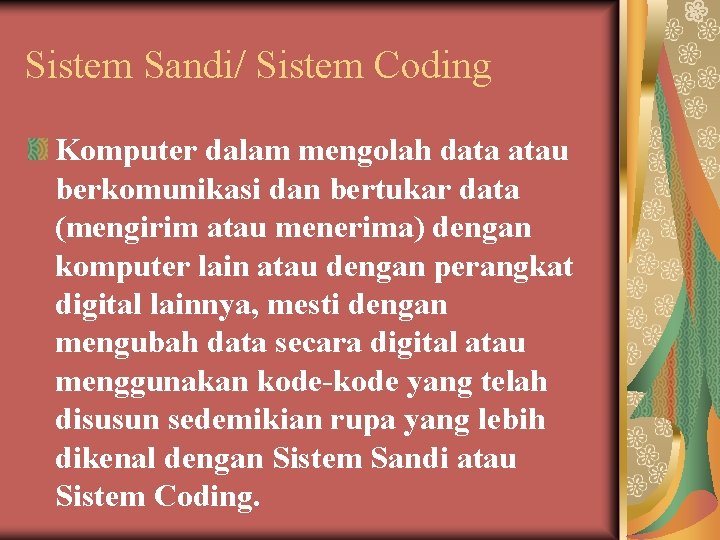

Sistem Sandi/ Sistem Coding Komputer dalam mengolah data atau berkomunikasi dan bertukar data (mengirim atau menerima) dengan komputer lain atau dengan perangkat digital lainnya, mesti dengan mengubah data secara digital atau menggunakan kode-kode yang telah disusun sedemikian rupa yang lebih dikenal dengan Sistem Sandi atau Sistem Coding.

Macam-macam Sandi/ Coding ☺ Boudot Code ( CCITT Alfabet No. 2/ Telex code ) ☺ Sandi 4 atau 8. ☺ BCD (Binary Coded Decimal) ☺ Sandi Exess-3 ☺ ASCII (America Standard Code for Information Interchange) ☺ EBCDIC (Extended Binary Coded Decimal Interchange Code) ☺ Unicode

Boudot Code ( CCITT Alfabet No. 2/ Telex code ) n Sandi Baudot adalah Pola 5 bit yang digunakan untuk transmisi teleks n Terdiri dari 5 bit n Terdapat 32 macam simbol n Digunakan 2 sandi khusus sehingga semua abjad dan angka dapat diberi sandi yaitu : a. LETTERS (11111) b. FIGURES (11011) n Tiap karakter terdiri dari : 1 bit awal, 5 bit data dan 1, 42 bit akhir

DAFTAR KODE BAUDOT Value LTRS shift FIGS shift Value LTRS shift Figs Shift 3 A - 23 Q 1 25 B ? 10 R 4 14 C : 5 S . 9 D Who are u 16 T 5 1 E 3 7 U 7 13 F ! 30 V ; 26 G & 19 W 2 20 H # 29 X / 6 I 8 21 Y 6 11 J Bell 17 Z “ 15 K ( 0 BLANK 18 L ) 31 LTRS 28 M . 27 FIGS 12 N , 4 SPACE 24 O 9 8 CR CR 22 P 0 2 LF LF

SANDI 4 ATAU 8 n Salah satu Sandi dari IBM dengan kombinasi 4 buah “ 1” dan 4 buah “ 0”. Jadi hanya 70 karakter yang dapat diberi sandi. Untuk transmisi Asinkron membutuhkan 10 bit : n 1 bit awal n 8 bit data n 1 bit akhir

SANDI BCD ( BINARY CODED DECIMAL) n Sandi BCD merupakan kode binari yang digunakan hanya untuk mewakili nilai digit desimal saja. Yaitu angka 0 – 9. BCD menggunakan kombinasi dari 4 bit, sehingga sebanyak 16 (24 = 16) Kemungkinan hanya dapat untuk 10 kombinasi n Sandi BCD banyak digunakan pada komputer generasi pertama, komputer generasi sekarang sudah jarang yang menggunakan karena tidak dapat mewakili huruf atau karakter khusus.

BCD - 4 bit Digit Desimal 0000 0001 0 1 0010 0011 0100 0101 0110 0111 1000 1001 2 3 4 5 6 7 8 9

Sandi Exess-3 (XS 3) • Jenis sandi XS-3 ini seperti BCD, terdiri dari kelompok 4 bit untuk melambangkan sebuah digit decimal. Sandi Xs-3 untuk bilangan decimal dibentuk dengan cara yang sama seperti BCD kecuali bahwa 3 ditambahkan pada setiap digit decimal sebelum penyandian ke binernya. • Misalkan untuk menyandi bilangan decimal 5 dalam XS-3, pertama kali menambahkan 3 kepada 5 yang menghasilkan 8, kemudian 8 disandikan ke dalam biner 4 bit yang setara, yaitu 1000

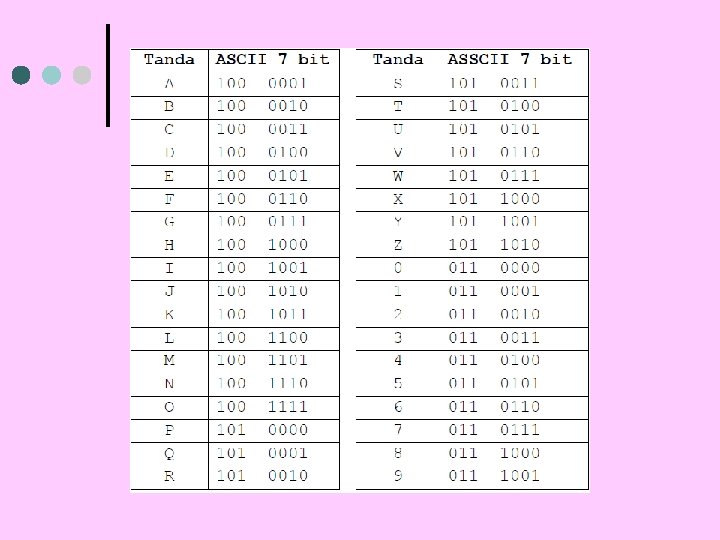

SANDI ASCII l l l a. b. c. d. e. ASCII ( American Standard Code for Information Interchange ) terdiri dari 2 kode yaitu: ASCII 7 -bit dan ASCII 8 -bit. Dikembangkan oleh ANSI ( American National Standard Institute ). Kode ASCII standar menggunakan kombinasi 7 bit dengan kombinasi sebanyak 127 dari 128 (27 =128). Dengan Kombinasi : 26 huruf kapital (upper case) dari A – Z 26 huruf kecil (lower case) dari a – z 10 digit desimal, dari 0 – 9 34 karakter kontrol untuk informasi status operasi komputer 32 karakter khusus (special characters).

ASCII 8 -bit l ASCII 8 -bit sekarang sudah mulai banyak digunakan karena lebih banyak memberikan kombinasi karakter. Dengan ASCII 8 -bit karakter-karakter grafik yang tidak dapat diwakili oleh ASCII 7 -bit dapat diwakli, seperti : ♥ ♦ ♣ ♠ ►◄ ά β dan sebagainya.

TABEL ASCII (sebagian contoh tabel ASCII) Des Hex Biner ASCII 0 0 0000 null 128 80 10000000 Ç 1 1 00000001 129 81 10000001 ű 2 2 00000010 ☻ 130 82 10000010 é 3 3 00000011 ♥ 131 83 10000011 â 4 4 00000100 ♦ 132 84 10000100 ä 5 5 00000101 ♣ 133 85 10000101 à 6 6 00000110 ♠ 134 86 10000110 å 7 7 00000111 ● 135 87 10000111 ç 8 8 00001000 ◘ 136 88 1000 ê 9 9 00001001 ○ 137 89 10001001 ë 10 A 00001010 ◙ 138 8 A 10001010 è 11 B 00001011 ♂ 139 8 B 10001011 ï 12 C 00001100 ♀ 140 8 C 10001100 î 13 D 00001101 ♪ 141 8 D 10001101 ì 14 E 00001110 ♫ 142 8 E 10001110 Ä 15 F 00001111 ☼ 143 8 F 10001111 Å

SANDI EBCDIC (Extended Binary Coded Decimal Interchange Code) adalah kode 8 - bit untuk huruf yang dipakai pada sistem operasi komputer merk IBM, seperti z/OS, OS/390, VM, VSE, OS/400, dan i 5/OS. Kode EBCDIC ini juga dipakai untuk beberapa jenis komputer lain seperti Fujitsu-Siemens BS 2000/OSD, HP MPE/i. X, dan Unisys MCP. l Kode ini merupakan pengembangan dari kode 6 -bit yang dipakai untuk kartu berlubang (punched card) pada komputer IBM antara akhir tahun 1950 an dan awal tahun 1960 an l

Sebagian contoh Variasi sandi EBCDIC -0 -1 -2 -3 -4 -5 -6 -7 -8 -9 -A -B 0 - NUL 00 SOH 01 STX 02 ET X 03 SEL HT 09 RNL DEL 7 F GE SPS RPT VT 0 B FF 0 C CR 0 D SO 0 E SI 0 F 1 - DLE 10 DC 1 11 DC 2 12 DC 3 13 RES ENP NL BS 08 POC CA N 18 EM 19 UBS CU 1 IFS 1 C IGS 1 D IRS 1 E IUS ITB 1 F 2 - DS SOS FS WU S BYP INP LF 0 A ETB 17 ESC 1 B SA SFE SM SW CS P MFA EN Q 05 ACK 06 BEL 07 3 - SYN 16 IR PP TR N NBS EOT 04 SBS IT RFF CU 3 DC 4 14 NA K 15 SUB SP 20 RS P 5 - & 26 67 - 4 - -C -D -E -F â ä à á ã å ç ñ [ . < ( + ! E 2 E 4 E 0 E 1 E 3 E 5 E 7 F 1 5 B 2 E 3 C 28 2 B 21 é ê ë è í î ï ì ß ] $ * ) ; ^ E 9 EA EB E 8 E 0 EE EF ED DF 5 D 24 2 A 29 3 B 5 E - / Ä À Á Ã Å Ç Ñ ¦ , % _ > ? 2 D 2 F C 2 C 4 C 0 C 1 C 3 C 5 C 7 D 1 A 6 2 C 25 5 F 3 E 3 F ø É Ê Ë È Í Î Ï Ì ` : # @ ' = " F 8 C 9 CA CB C 8 CD CE CF CC 60 3 A 23 40 27 3 D 22 A 0

SANDI UNICODE Sandi Unicode adalah satu metode baru dalam pengaturan kode biner untuk teks dan bentuk tulisan lainnya. Dengan metode ini diharapkan dapat menjebatani berbagai karakter yang tidak sama dengan tulisan latin; semisal : Tulisan Arab, Cina, Akasara Bali, Sangsekerta dll. l Sistem ini memiliki kemampuan untuk menuliskan, memperoses dan menampilkan berbagai aktifitas dari tulisan itu sendiri. Unicode mendukung seluruh sistem penulisan yang ada di dunia ini, dan merupakan karakter set (Universal Character Set) dengan kemapuan multi-lingual. Saat ini hampir seluruh vendor sistem operasi mendukung SANDI UNICODE. l

CHARACTER Karakter merupakan lambang-lambang yang terdiri dari huruf, angka serta lambang lainya. l Setiap karakter terdiri dari kumpulan bit yang disebut Byte, kode (ASCII maupun EBCDIC) yang hanya dimengerti oleh mesin (komputer) dapat diolah oleh komputer menjadi informasi, sehingga dapat dibaca dan dimengerti oleh manusia. l Contoh : l Char ASCII # 0100011 C 1000011 n 1101110

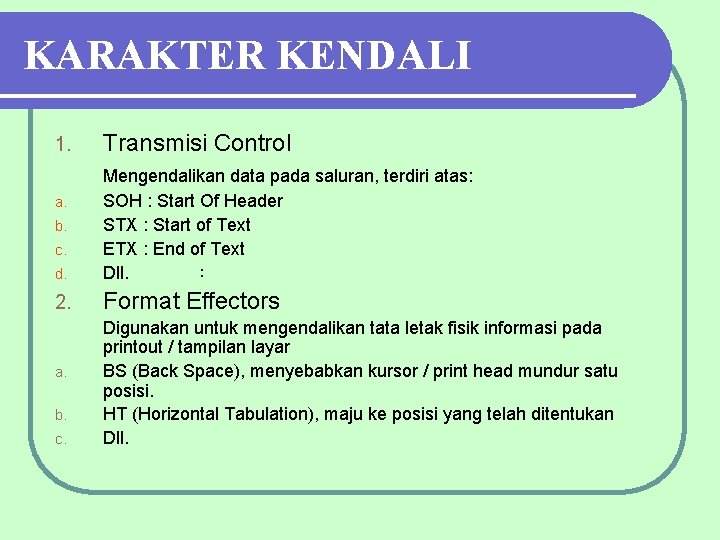

KARAKTER KENDALI 1. Transmisi Control d. Mengendalikan data pada saluran, terdiri atas: SOH : Start Of Header STX : Start of Text ETX : End of Text : Dll. 2. Format Effectors a. b. c. Digunakan untuk mengendalikan tata letak fisik informasi pada printout / tampilan layar BS (Back Space), menyebabkan kursor / print head mundur satu posisi. HT (Horizontal Tabulation), maju ke posisi yang telah ditentukan Dll.

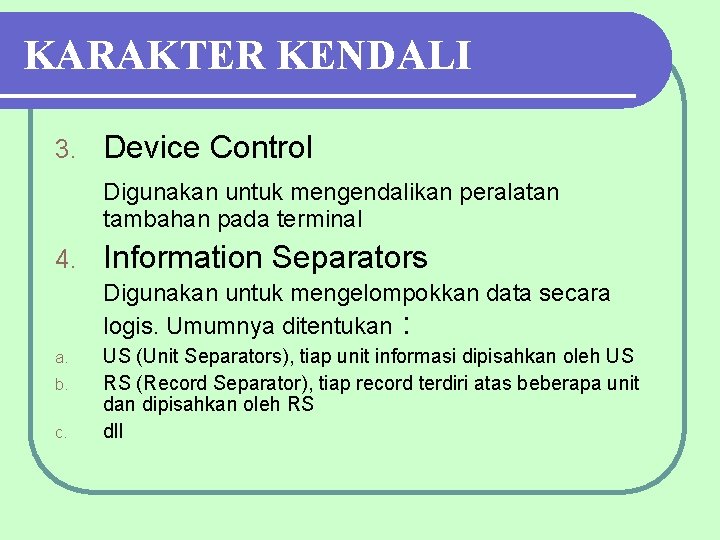

KARAKTER KENDALI 3. Device Control Digunakan untuk mengendalikan peralatan tambahan pada terminal 4. Information Separators Digunakan untuk mengelompokkan data secara logis. Umumnya ditentukan : a. b. c. US (Unit Separators), tiap unit informasi dipisahkan oleh US RS (Record Separator), tiap record terdiri atas beberapa unit dan dipisahkan oleh RS dll

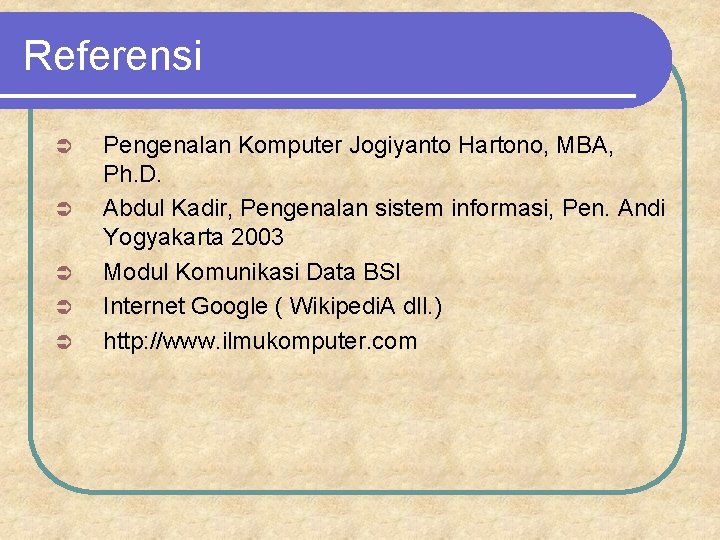

Referensi Ü Ü Ü Pengenalan Komputer Jogiyanto Hartono, MBA, Ph. D. Abdul Kadir, Pengenalan sistem informasi, Pen. Andi Yogyakarta 2003 Modul Komunikasi Data BSI Internet Google ( Wikipedi. A dll. ) http: //www. ilmukomputer. com
