Čočky Spojky a rozptylky VY_32_INOVACE_53_Spojky a rozptylky Autor: Pavlína Čermáková Vytvořeno v rámci v projektu „EU peníze školám“ OP VK oblast podpory 1. 4 s názvem Zlepšení podmínek pro vzdělávání na základních školách

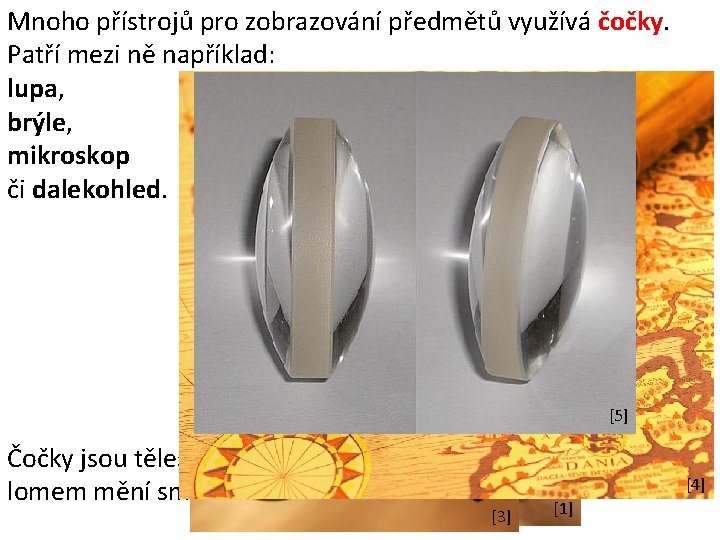

Mnoho přístrojů pro zobrazování předmětů využívá čočky. Patří mezi ně například: lupa, brýle, mikroskop či dalekohled. [5] [2] Čočky jsou tělesa zpravidla vybroušená ze skla, ve kterých se [4] lomem mění směr procházejících paprsků. [3] [1]

Druhy čoček Existují 2 základní druhy čoček: 1. Spojky [6] Spojka je ve středu tlustší než na okraji.

2. Rozptylky [7] Rozptylka je ve střední části nejtenčí.

Průchod svazku paprsků rovnoběžných s optickou osou 1. Spojkou F o [8] Paprsky rovnoběžné s optickou osou se po průchodu spojkou lámou na paprsky sbíhavé. Paprsky se sbíhají do tzv. ohniska.

2. Rozptylkou o F [9] Paprsky rovnoběžné s optickou osou se po průchodu rozptylkou lámou na paprsky rozbíhavé, jako by vycházely z jednoho bodu. Tento bod se nazývá ohnisko F.

Skutečný průchod světelných paprsků spojkou. [10] Skutečný průchod světelných paprsků rozptylkou. [11]

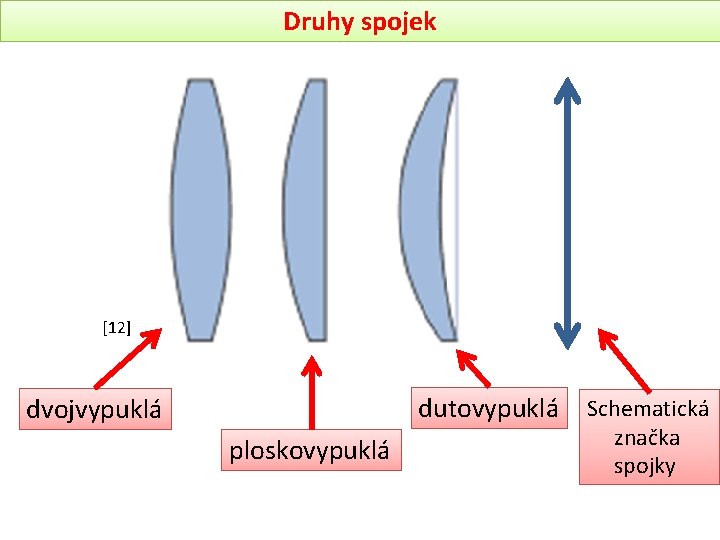

Druhy spojek [12] dutovypuklá dvojvypuklá ploskovypuklá Schematická značka spojky

Druhy rozptylek [13] dvojdutá ploskodutá vypuklodutá Schematická značka rozptylky

Názvosloví u čoček 1. Spojky f´ f r S r´ F O F´ S´ [14] O – optický střed S, S´ – středy křivosti f, f´ – ohniskové vzdálenosti F, F´ – ohniska r, r´ – poloměry křivosti

2. Rozptylky f´ r´ f r [15] O – optický střed S, S´ – středy křivosti f, f´ – ohniskové vzdálenosti F, F´ – ohniska r, r´ – poloměry křivosti
