Okablowanie Strukturalne

Kabel koncentryczny (ang. coaxial cable)– przewód telekomunikacyjny, wykorzystywany do transmisji sygnałów zmiennych małej mocy. Aby nastąpiła transmisja sygnału muszą wystąpić w przekroju prowadnicy dwa ośrodki metalowe oddzielone od siebie, tak by mogła wystąpić różnica potencjałów. Przewód współosiowy spełnia ten warunek.

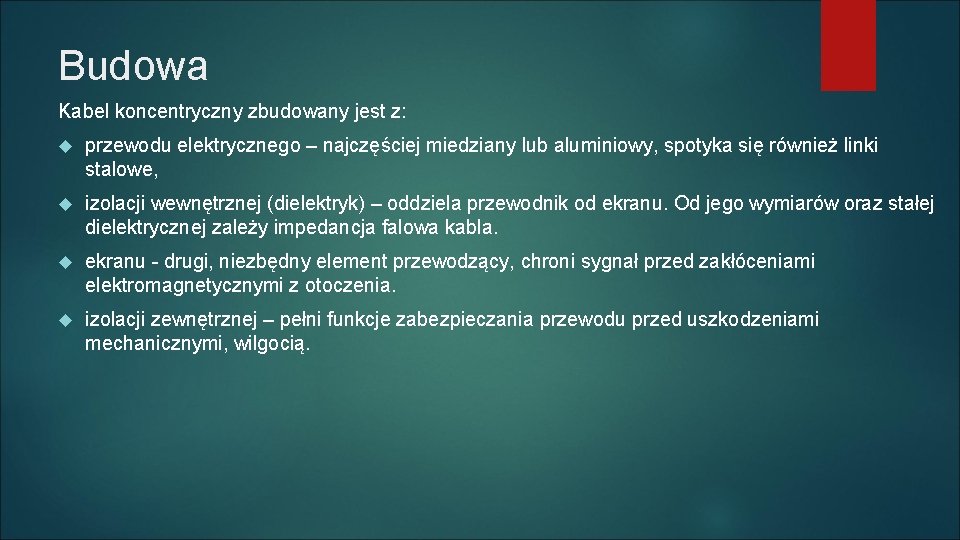

Budowa Kabel koncentryczny zbudowany jest z: przewodu elektrycznego – najczęściej miedziany lub aluminiowy, spotyka się również linki stalowe, izolacji wewnętrznej (dielektryk) – oddziela przewodnik od ekranu. Od jego wymiarów oraz stałej dielektrycznej zależy impedancja falowa kabla. ekranu - drugi, niezbędny element przewodzący, chroni sygnał przed zakłóceniami elektromagnetycznymi z otoczenia. izolacji zewnętrznej – pełni funkcje zabezpieczania przewodu przed uszkodzeniami mechanicznymi, wilgocią.

Schemat budowy kabla koncentrycznego

Podział kabli: Kable koncentryczne dzielimy według ich impedancji falowej: • 50 Ω (np. : H 1500, H 1001, H 500, 9913, RG 214, RG 213, H 155, RG 58, RG 316, TRILAN 2, TRILAN 4, RG 178, RG 174) • 75 Ω (np. : RG 59, TRISET 113, RG 6 U, CB 100 F) • inne impedancje stosowane raczej w aplikacjach specjalistycznych

Zastosowanie: Dzięki swej budowie kable koncentryczne są odporniejsze na zakłócenia w stosunku do kabli symetrycznych. Stosuje się je do przesyłania sygnałów sinusoidalnych oraz cyfrowych w zakresie 20 Hz – 15 GHz. Powszechnie wykorzystywane: instalacje antenowe odbiorcze oraz nadawcze małej mocy (do kilkudziesięciu watów) telewizja kablowa telewizja przemysłowa cctv instalacje anten satelitarnych Sieci komputerowe (Ethernet (np. 10 BASE 5) z szybkością do 10 Mb/s) Dostęp do internetu w technologii DOCSIS (modem podłączony do gniazda abonenckiego) Połączenia Audio-Video

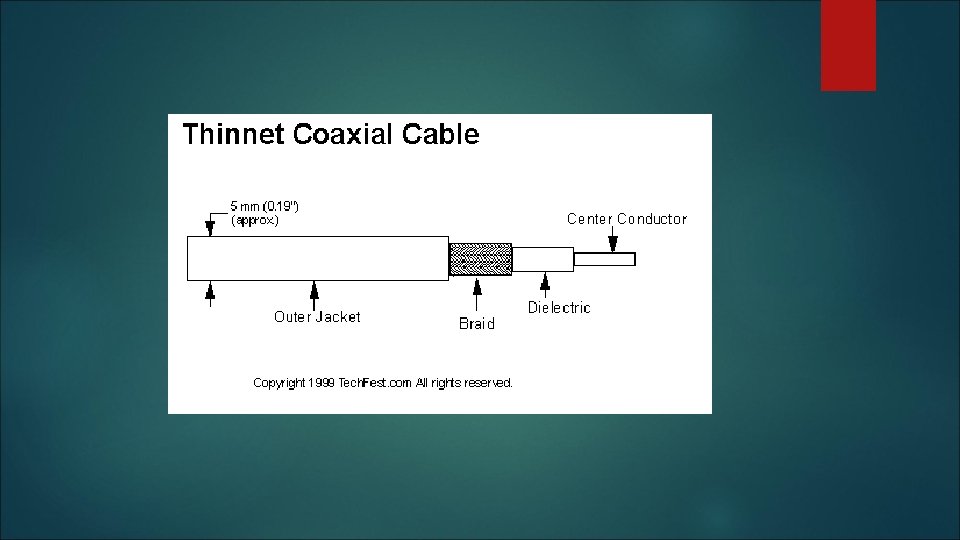

10 Base 2 - Thinnet Opisuje protokół sieciowy dla pasma podstawowego i prędkości 10 Mb/s(IEEE 802. 3 a). Stosowany jest 50 -omowy kabel koncentryczny o maksymalnej długości 185 metrów. Przewód do karty sieciowej przyłącza się za pomocą rozgałęźnika (T-connector). Można połączyć do pięciu segmentów magistrali, używając czterech regeneratorów, przy czym stacje robocze mogą być włączone do trzech segmentów, pozostałe służą do przedłużenia sieci. Maksymalna długość magistrali wynosi 925 m.

10 BASE 5 - Thicknet jeden z modeli kabli Ethernetowych, standard z 1980 używający grubego (9. 5 mm) kabla koncentrycznego o impedancji 50 Ω. Umożliwiał budowę segmentów o długości do 500 m. Pracował z szybkością 10 Mb/s. W kabel magistrali wpinało się jednostki klienckie za pomocą "wampirka" z transceiverem. Technologia 10 BASE 5 jest ważna, ponieważ było to pierwsze medium używane przez sieci Ethernet. Stanowiła ona część oryginalnego standardu IEEE 802. 3. Podstawową zaletą technologii 10 BASE 5 był jej zasięg.

Kabel Thicknet

Wampirek (ang. Vampire tap

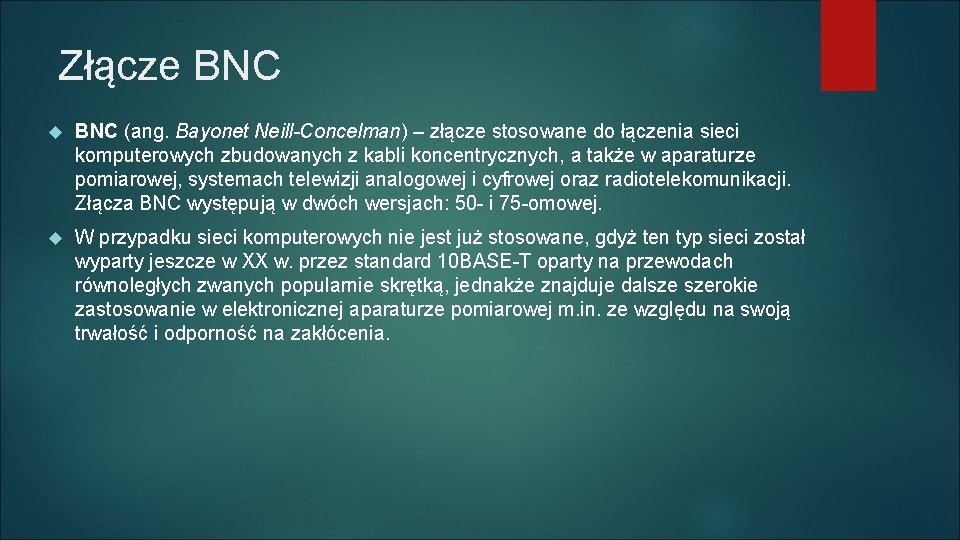

Złącze BNC (ang. Bayonet Neill-Concelman) – złącze stosowane do łączenia sieci komputerowych zbudowanych z kabli koncentrycznych, a także w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej oraz radiotelekomunikacji. Złącza BNC występują w dwóch wersjach: 50 - i 75 -omowej. W przypadku sieci komputerowych nie jest już stosowane, gdyż ten typ sieci został wyparty jeszcze w XX w. przez standard 10 BASE-T oparty na przewodach równoległych zwanych popularnie skrętką, jednakże znajduje dalsze szerokie zastosowanie w elektronicznej aparaturze pomiarowej m. in. ze względu na swoją trwałość i odporność na zakłócenia.

Męskie 50 – pinowe złącze BNC

Złącze SMA (ang. Sub. Miniature version A) – złącze współosiowe stosowane do łączenia urządzeń wykorzystujących kable koncentryczne i przesyłających sygnały wysokiej częstotliwości (do 18 GHz). Złącze zostało zaprojektowane w roku 1960. Jego impedancja wynosi 50 Ω. Złącze tworzone jest z dwóch elementów – wtyku SMA i gniazda SMA. Istnieją także pochodne tego złącza typu SMB (Sub. Miniature version B) i SMC (Sub. Miniature version C)

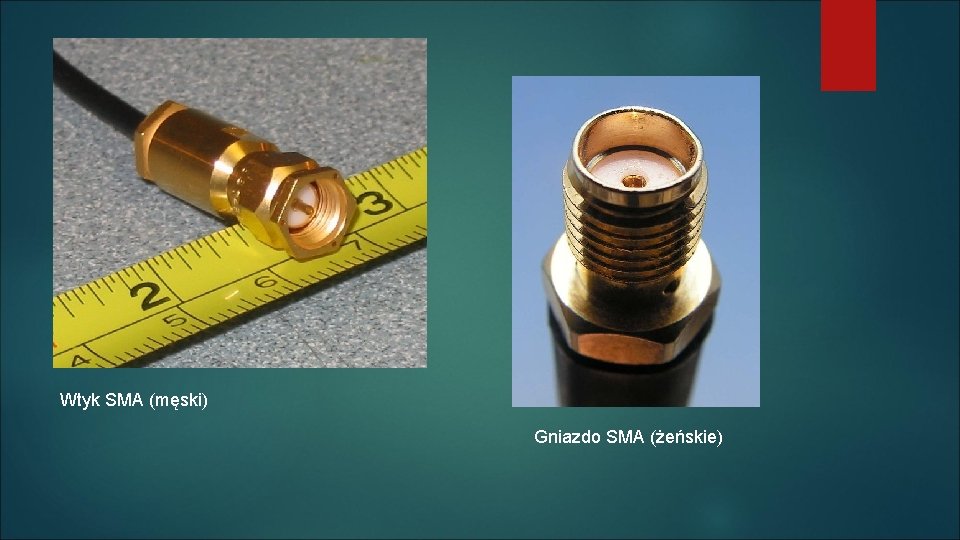

Wtyk SMA (męski) Gniazdo SMA (żeńskie)

Złącze RP-SMA (ang. Reverse Polarity Sub. Miniature version A) – złącze współosiowe stosowane do łączenia urządzeń korzystających z kabli koncentrycznych i przesyłających sygnały wysokiej częstotliwości (do 18 GHz). Jest ono czasem określane nazwą RSMA. Jego impedancja wynosi 50 Ω. Złącze tworzone jest z dwóch elementów - wtyku RP-SMA i gniazda RP-SMA. Gniazdo RP-SMA żeńskie posiada zewnętrzny gwint i wewnętrzną elektrodę wypukłą (pręt na środku gniazda). Z racji występowania wspomnianego prętu w gnieździe jest ono często mylnie nazywane męskim. Sytuacja wygląda analogicznie z wtykiem męskim RP-SMA.

Złącze RP-SMA (Męskie) Złącze RP-SMA (żeńskie)

Złącze F Złącze typu F – współosiowe złącze zakręcane lub zaciskane (stożkowo, kompresyjnie), wykorzystywane do łączenia kabli koncentrycznych o impedancji 75 Ω w instalacjach telewizji kablowych, modemach kablowych oraz telewizji satelitarnej. Złącze występuje też w tzw. odmianie szybkiej, gdzie wtyk męski nie posiada gwintu co przyspiesza proces przełączania kabla.

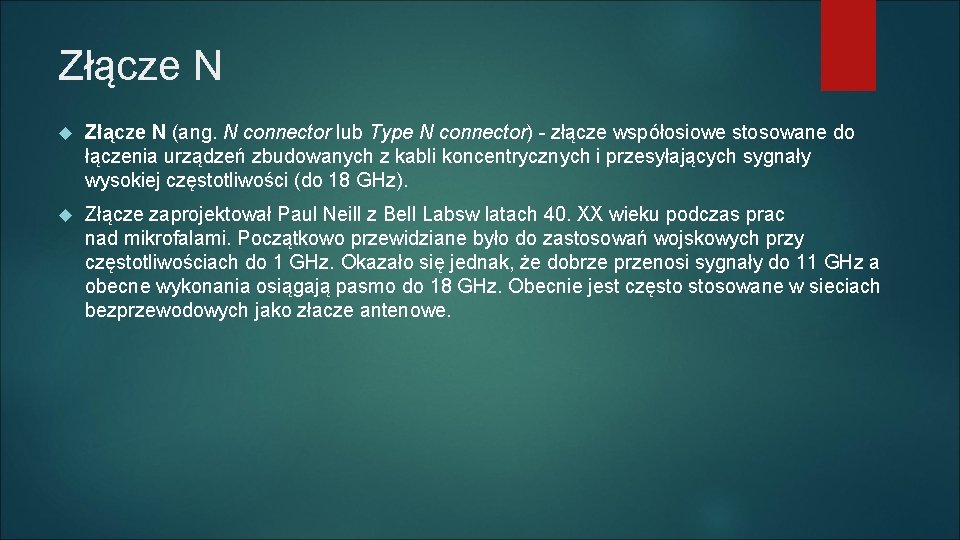

Złącze N (ang. N connector lub Type N connector) - złącze współosiowe stosowane do łączenia urządzeń zbudowanych z kabli koncentrycznych i przesyłających sygnały wysokiej częstotliwości (do 18 GHz). Złącze zaprojektował Paul Neill z Bell Labsw latach 40. XX wieku podczas prac nad mikrofalami. Początkowo przewidziane było do zastosowań wojskowych przy częstotliwościach do 1 GHz. Okazało się jednak, że dobrze przenosi sygnały do 11 GHz a obecne wykonania osiągają pasmo do 18 GHz. Obecnie jest często stosowane w sieciach bezprzewodowych jako złacze antenowe.

Złącze N (męskie) Złącze N (żeńskie)

Terminator BNC element w sieciach komputerowych opartych na kablu koncentrycznym służący do zakończenia linii. Terminator jest specjalnie dobranym rezystorem symulującym nieskończenie długi kabel i eliminującym w ten sposób odbicia sygnału od końca kabla mogące zakłócić pracę odbiorników. Najczęściej spotykane są terminatory o rezystancji 50 omów, dla kabli thinnet (10 BASE 2) i thicknet (10 BASE 5) oraz 75 omów dla koncentrycznego kabla antenowego.

Terminator BNC

Ściągacze izolacji 37 zł 35 zł

Klucz do złącz F 19 zł

Zaciskacz uniwersalny do złączy kompresyjnych BNC, F, IEC, RCA 97 zł

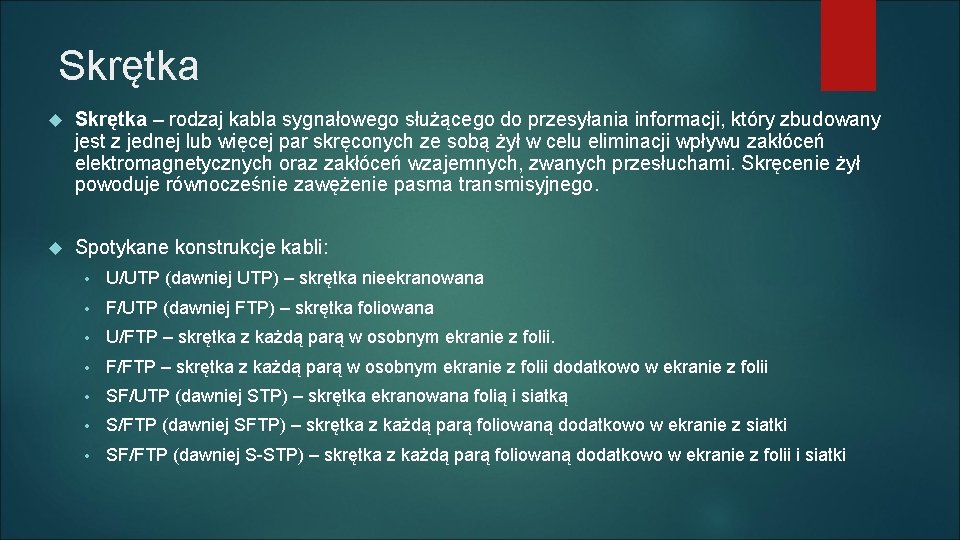

Skrętka – rodzaj kabla sygnałowego służącego do przesyłania informacji, który zbudowany jest z jednej lub więcej par skręconych ze sobą żył w celu eliminacji wpływu zakłóceń elektromagnetycznych oraz zakłóceń wzajemnych, zwanych przesłuchami. Skręcenie żył powoduje równocześnie zawężenie pasma transmisyjnego. Spotykane konstrukcje kabli: • U/UTP (dawniej UTP) – skrętka nieekranowana • F/UTP (dawniej FTP) – skrętka foliowana • U/FTP – skrętka z każdą parą w osobnym ekranie z folii. • F/FTP – skrętka z każdą parą w osobnym ekranie z folii dodatkowo w ekranie z folii • SF/UTP (dawniej STP) – skrętka ekranowana folią i siatką • S/FTP (dawniej SFTP) – skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki • SF/FTP (dawniej S-STP) – skrętka z każdą parą foliowaną dodatkowo w ekranie z folii i siatki

U/UTP

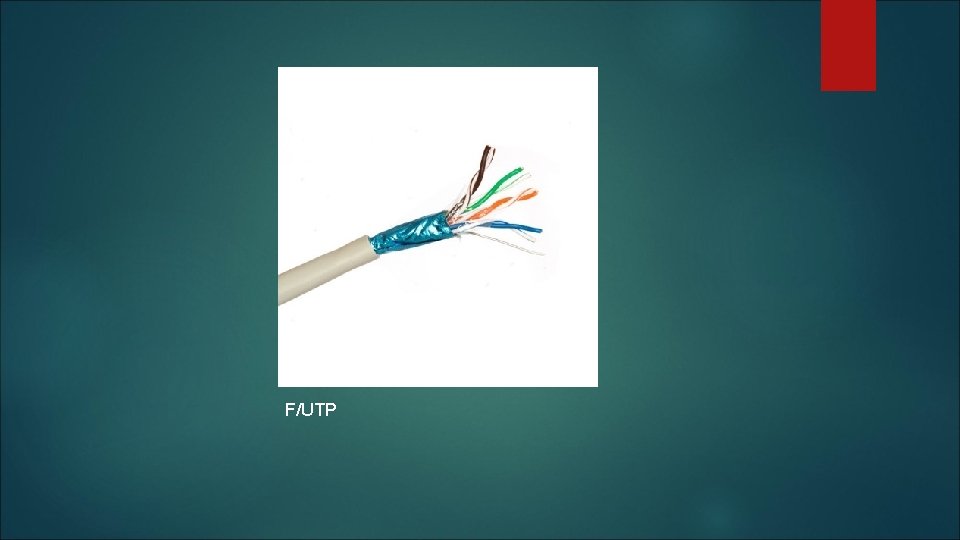

F/UTP

U/FTP

F/FTP

SF/UT P

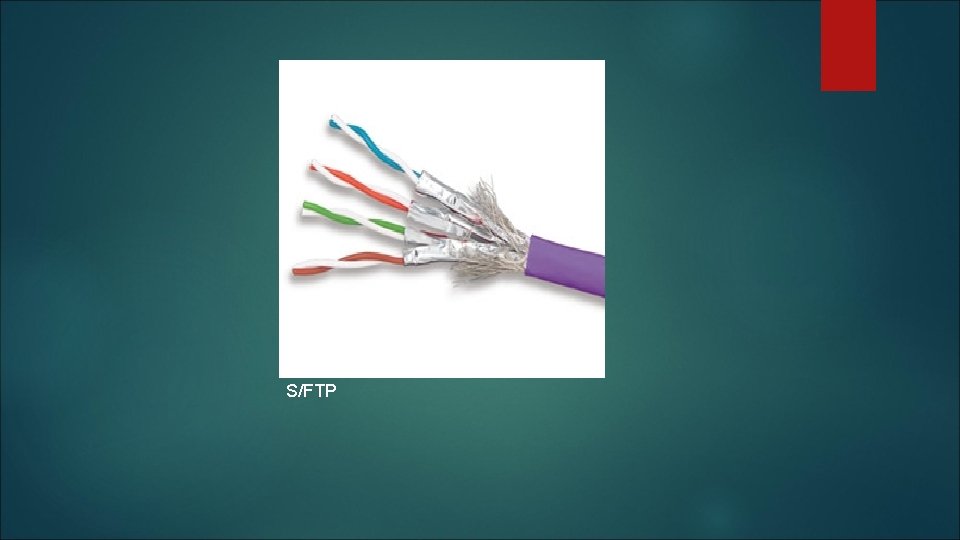

S/FTP

S/FTP

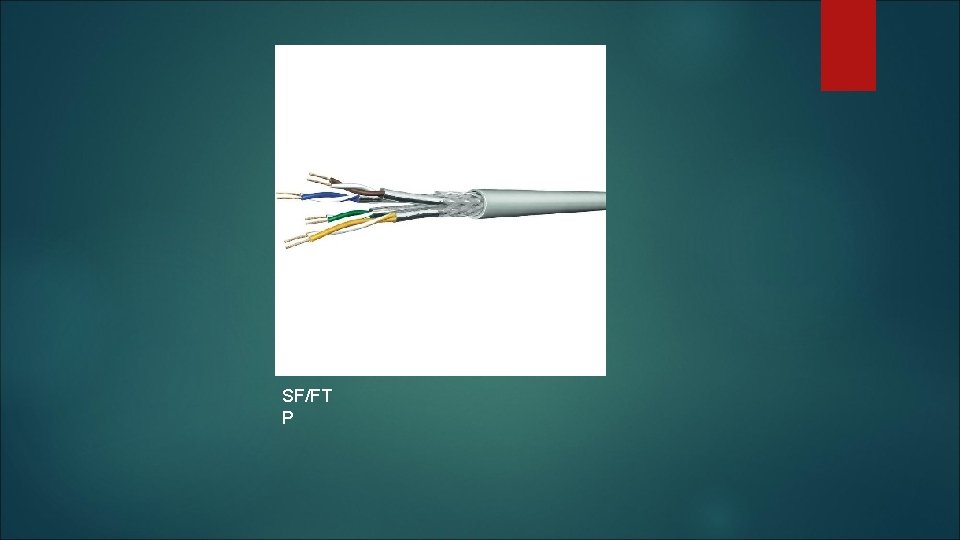

SF/FT P

8 P 8 C (ang. 8 Position 8 Contact, bardzo popularnie ale błędnie nazywane RJ-45) – rodzaj ośmiostykowego złącza (gniazdo i wtyk). Wykorzystywane w różnego rodzaju sprzęcie telekomunikacyjnym i komputerowym. Najbardziej rozpowszechnione jako podstawowe złącze do budowy przewodowych sieci komputerowych w standardzie Ethernet. 8 P 8 C oznacza złącze o ośmiu miejscach na styki i ośmiu stykach.

RJ - 9 RJ-9 (4 P 4 C) (ang. Registered Jack – type 9) – typ wtyku (mikrowtyku) modularnego czterostykowego stosowanego głównie w telefonii. Najczęściej stosowany w kablach łączących słuchawkę (mikrotelefon) z aparatem telefonicznym.

RJ-11 (6 P 2 C) – sześciopozycyjny (tj. szeroki na sześć styków) wtyk telefoniczny z dwoma stykami przeznaczony dla zarejestrowanego gniazda 11, używany zazwyczaj do zakończenia przewodów łączących sprzęt telekomunikacyjny.

RJ-12 (6 P 6 C) – sześciokrotny wtyk telefoniczny z sześcioma stykami przeznaczony do zastosowań specjalnych. (Wymiarami nie różni się od RJ-11 lub RJ-14, posiada za to dodatkowe skrajne dwa styki.

RJ-14 (6 P 4 C) - typ wtyku modularnego czterostykowego sześciopozycyjnego stosowanego do połączenia telefonu np. systemowego z centralą telefoniczną PABX. Wtyczka jest tego samego rozmiaru co RJ-11 i RJ-12, lecz posiada 4 styki zamiast odpowiednio 2 czy 6 (6 P 4 C zamiast 6 P 2 C czy 6 P 6 C)

RJ -21 RJ-21 (ang. Registered Jack – Type 21) – jest to wtyk na 25 par okablowania kategorii 3 lub niższej. Stosowany w urządzeniach sieci teleinformatycznych, np. w Cisco 2950 LRE lub centralach Panasonic. Znany popularnie jako wtyk amphenol.

RJ-45 (ang. Registered Jack – type 45) - typ złącza stosowany do podłączania modemów. Wtyczka jest podobna do 8 P 8 C, ale jest wyposażona w dodatkową wypustkę, uniemożliwiającą włożenie jej do zwykłego gniazda. Wykorzystywane są piny 4. i 5. – podłączenie linii oraz 7. i 8. – rezystor umieszczony w gnieździe, sterujący mocą modemu. Występuje w dwóch wersjach RJ 45 S – pojedyncze gniazdo i RJ 45 M – do ośmiu gniazd.

Normy TIAEIA 568 A i 568 B – kabel prosty

Normy TIAEIA 568 A i 568 B – kabel skrosowany

A-LAN Zaciskarka 4 P 6 P 8 P NI 020 70 zł

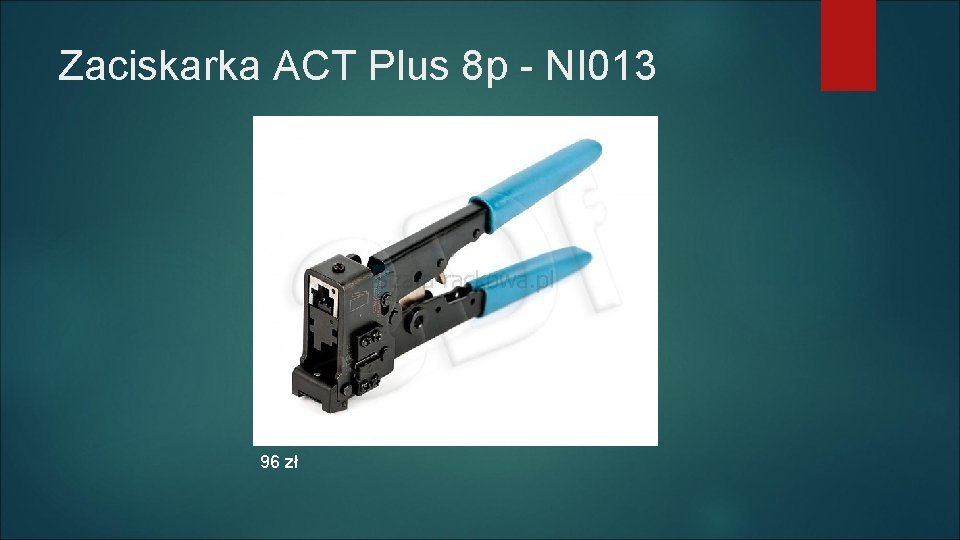

Zaciskarka ACT Plus 8 p - NI 013 96 zł

Net. Rack nóż krosowniczy (102 -03) 14, 99 zł

Equip 129102 23, 91 zł

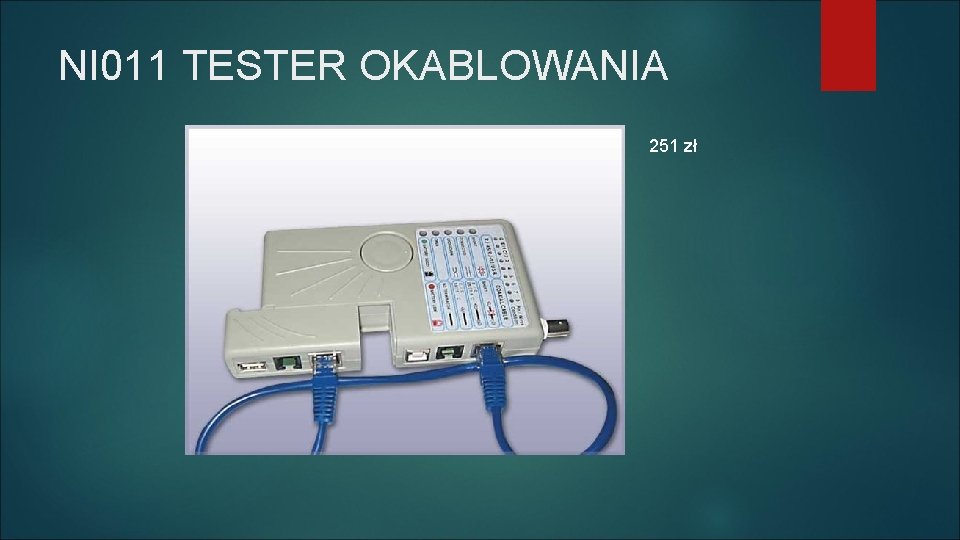

NI 011 TESTER OKABLOWANIA 251 zł

Gembird Tester diodowy kabli RJ 45, RG-58 (NCT-1) 30 zł

Światłowód – przeźroczysta zamknięta struktura z włókna szklanego wykorzystywana do propagacji światła jako nośnika informacji. Medium transmisyjnym jest włókno światłowodowe o średnicy nieco większej od średnicy ludzkiego włosa. Jego zalety to zasięg i pasmo transmisji większe niż dla innych mediów transmisji.

Budowa światłowodu

Źródło światła • Podczerwone diody LED – Nieznacznie tańsze – Wymagają zachowania mniejszego bezpieczeństwa • Lasery VCSEL (Vertical Cavity Surface Emitting Lasers) – Przesyłają dane na większe odległości

Światłowód jednomodowy Rodzaj światłowodu służący do przesyłania jednego modu światła, nazywanego modem podstawowym. Największą zaletą tego typu światłowodów jest możliwość przesyłania danych na duże odległości, bez znaczącego zniekształcenia i tłumienia sygnału. Pozwala to na budowę systemów transmisyjnych dalekiego zasięgu, osiągających znaczne przepływności.

Światłowód wielomodowy Rodzaj światłowodu przenoszący wiele modów światła, rozchodzących się pod różnymi kątami względem osi światłowodu. W porównaniu ze światłowodem jednomodowym umożliwia transmisję na mniejszą odległość bez wzmacniacza sygnału

Obcinarka włókien F 1 -6000 838, 50 PLN

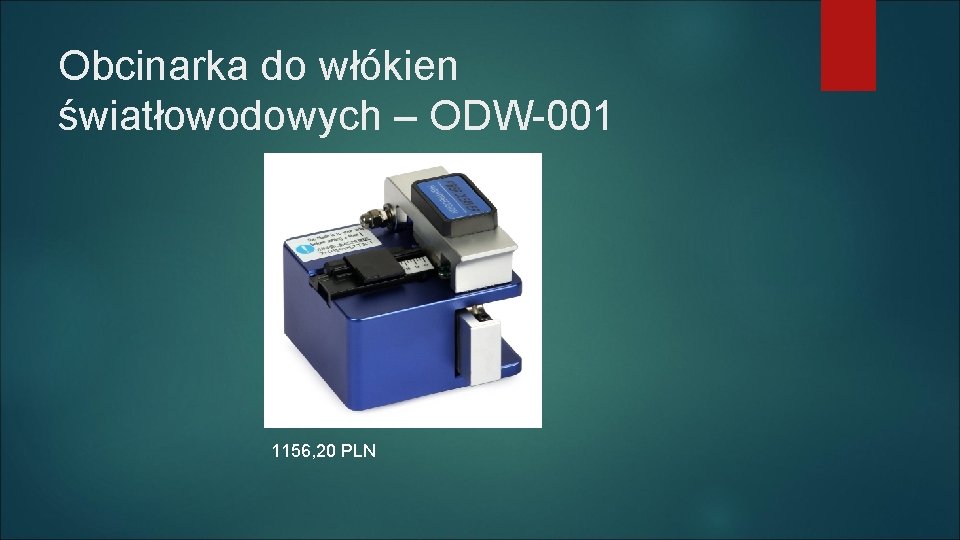

Obcinarka do włókien światłowodowych – ODW-001 1156, 20 PLN

Stripper do włókien światłowodowych (3 otwory) 121, 77 PLN

Nożyce do Kevlaru ULTIMODE ST-31 63, 96 PLN

Wizualny lokalizator uszkodzeń 10 m. W Tri. Brer BML 205 -10 181, 82 PLN

Narzędzie do czyszczenia czoła ferrul – NC-001 298, 89 PLN

Spawarka światłowodowa Easy. Splicer 7749, 00 PLN

Złącze SC (Subscriber Connector) – Najczęściej stosowane w światłowodach wielomodowych – Złącze samozatrzaskowe – Dostępne w wersji simplex i duplex

Złącze ST ST (Straight Tip) – najczęściej stosowane w światłowodach jednomodowych, dostępna jest również wersja dla światłowodów wielomodowych – zatrzask obrotowy

Złącze LC • LC (Lucent Connector / Little Connector / Local Connector) – Blokada zatrzaskowa zapobiegająca przypadkowemu wypięciu się kabla Małe wymiary
