Oficina de formao O ciclo urbano da gua
Oficina de formação: O ciclo urbano da água e o desenvolvimento de competências em Ciências e em TIC Formador: Nelson Correia Torres Novas Julho de 2009 Formanda: Mª Manuela Branco
Título do trabalho: O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei Mapa do concelho de Vila de Rei situa-se no centro do concelho
O ciclo urbano da água em Vila de Rei Captação de água Adutor ETA Emissário Rede de distribuição água Rede de drenagem de águas residuais Percurso da água desde o local da captação até Vila de Rei
O ciclo urbano da água em Vila de Rei O local da captação da água situa-se entre a ponte que liga Vila de Rei a Ferreira do Zêzere e a aldeia da Zaboeira
O ciclo urbano da água em Vila de Rei • Captação da água: A água é captada na albufeira de Castelo de Bode perto da aldeia da Zaboeira através de uma plataforma superficial que contém dois grupos de electrobombas.
O ciclo urbano da água em Vila de Rei E. T. A. do Braçal: Depois de captada a água é elevada até à estação de tratamento de água do Braçal.
O ciclo urbano da água em Vila de Rei Reservatório do Braçal: Por gravidade a água chega ao reservatório R 0 do Braçal, situado junto à ETA, que é constituído por 2 depósitos apoiados de 250 m 3 cada.
O ciclo urbano da água em Vila de Rei Reservatório do Zevão: A água é novamente elevada para o reservatório R 1 do Zevão. Este reservatório é também constituído por 2 reservatórios apoiados com a capacidade de 250 m 3.
O ciclo urbano da água em Vila de Rei Reservatório da Orgueira – Depósito Central À saída de R 1 a água é elevada até ao reservatório R 2 da Orgueira, constituído por 2 depósitos apoiados de 250 m 3. Depois a água é distribuída, por gravidade, para a maioria dos locais do concelho.
O ciclo urbano da água em Vila de Rei Reservatório do Castelo 2 Por gravidade a água proveniente do reservatório da Orgueira chega ao reservatório do Castelo 2 , um reservatório apoiado com a capacidade de 100 m 3.
O ciclo urbano da água em Vila de Rei Rede de distribuição de água A água proveniente dos adutores é depois distribuída à população de Vila de Rei através de uma rede de distribuição de água. Rede de Distribuição de Água
O ciclo urbano da água em Vila de Rei A água destinada ao consumo humano terá de respeitar alguns requisitos de qualidade a garantir pela entidade distribuidora. Em Vila de Rei a água é distribuída pela Câmara Municipal, que regularmente procede ao controlo dessa qualidade. Qualidade da água
O ciclo urbano da água em Vila de Rei Rede de Drenagem de Águas Residuais Depois de utilizada a água é recolhida por uma rede de drenagem de águas residuais. Esta água residual é depois encaminhada pelos emissários até duas das três ETAR existentes. Emissário Rede de drenagem de águas residuais Ponto de descarga (ETAR)
O ciclo urbano da água em Vila de Rei ETAR – Estação de Tratamento de Águas Residuais Nas ETAR procede-se ao tratamento das águas residuais, de forma a que o efluente possa ser devolvido ao ambiente com um nível de poluição aceitável e depois de garantida a eficiência de tratamento. Apesar de em Vila de Rei existirem três ETAR apenas as duas, assinaladas no mapa anterior, recolhem águas residuais. A terceira destina-se a tratamento de águas residuais provenientes de uma zona industrial e ainda não se encontra em funcionamento. Vila de Rei situa-se num monte e como tal as águas residuais deslocam-se, por gravidade, para as duas ETAR.
O ciclo urbano da água em Vila de Rei ETAR do Carrascal Emissário Rede de drenagem de águas residuais Ponto de descarga (ETAR) Fotografias da ETAR do Carrascal Tipo de ETAR e funcionamento
O ciclo urbano da água em Vila de Rei ETAR do Penedo Emissário Rede de drenagem de águas residuais Ponto de descarga (ETAR) Fotografias da ETAR do Penedo Tipo de ETAR e funcionamento
O ciclo urbano da água em Vila de Rei Devolução à Natureza Depois de tratada nas ETAR a água é devolvida novamente ao ambiente, perto de duas linhas de água, a Ribeira da Vila e a Ribeira do Penedo.
O ciclo urbano da água em Vila de Rei E. T. A. do Braçal: Depois de captada a água é elevada até à estação de tratamento de água (E. T. A. ) do Braçal, onde é realizado um processo de tratamento da água semelhante ao que a seguir se ilustra.
O ciclo urbano da água em Vila de Rei Etapas do tratamento da água: Arejamento Esta etapa serve para remover sabores, cheiros, gases dissolvidos elementos químicos (ferro e manganésio). Estes elementos através de reacções de oxidação, devidas à adição de cloro, vão formar precipitados. Estes precipitados serão removidos nas etapas seguintes. Coagulação Por adição de sulfato de alumínio (coagulante) as partículas de dimensões microscópicas (coloidais) vão-se agrupar.
O ciclo urbano da água em Vila de Rei Etapas do tratamento da água: Floculação Devido a uma agitação moderada da água vão-se formar agregados maiores e mais pesados (flóculos). Esta agitação vai favorecer a dispersão do coagulante. Nesta operação consegue-se retirar a cor, turvação e algumas quantidade de microorganismos presentes. Devido ao facto dos carbonatos da água diminuirem, pela adição de sulfato de alumínio, originando dióxido de carbono, AI 2(S 04)3 (aq) + 3 Ca(HC 03) (aq) 2 AI(OH)3 (s) + 3 Ca. S 04 (aq) + 6 C 02 (g)
O ciclo urbano da água em Vila de Rei vai haver uma diminuição do p. H da água, sendo por isso necessário para o corrigir, adicionar hidróxido de cálcio(cal apagada). Sedimentação (decantação): Com este processo é removida a matéria suspensa na forma de flóculos, que se depositam no fundo do tanque, por acção da gravidade (sedimentação), formando lamas que se acumulam, não sendo decompostas, sendo depois retiradas pela parte inferior do tanque.
O ciclo urbano da água em Vila de Rei Filtração Por este processo são removidas as substâncias em suspensão ou no estado coloidal, para as quais a sedimentação não foi eficaz (flóculos, compostos de magnésio e bactérias), através da passagem da água por um leito de areia, gravilha, carvão , telas ou membranas. Cloração No final do processo (reservatório) é adicionado novamente à água cloro.

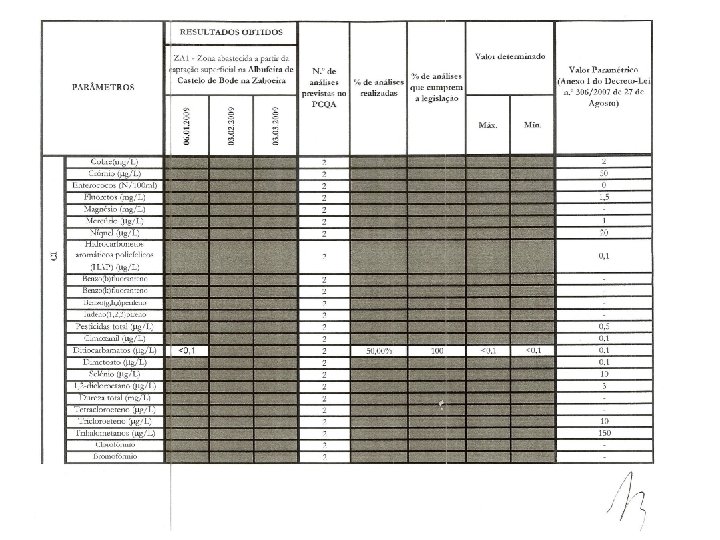

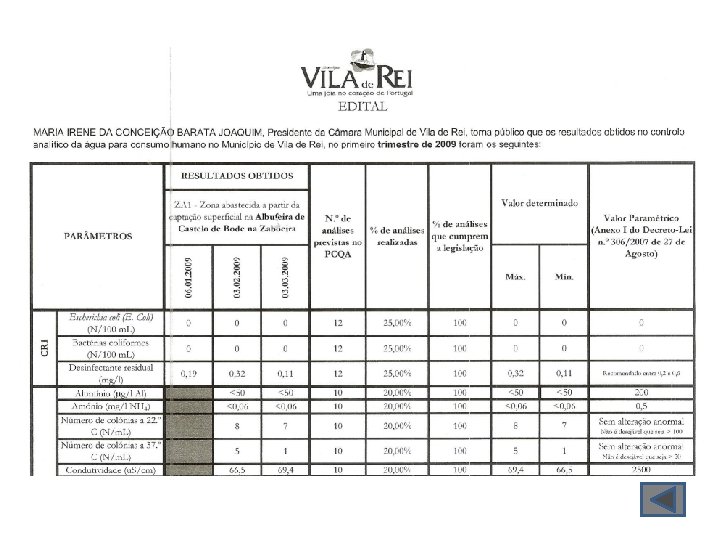

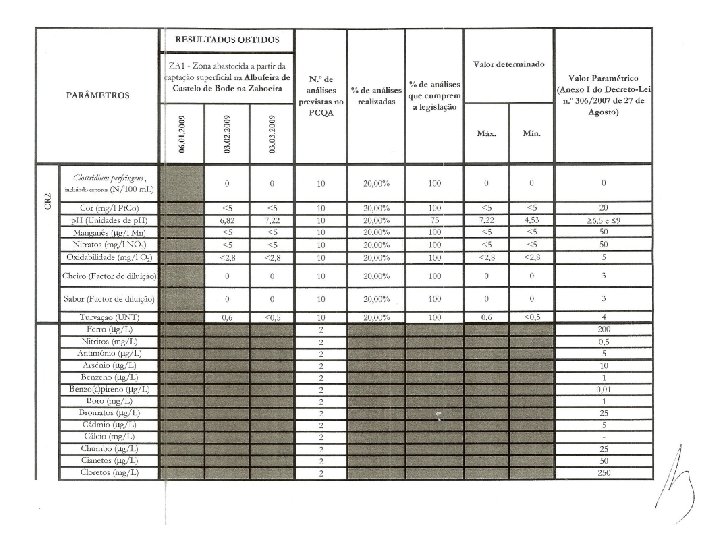

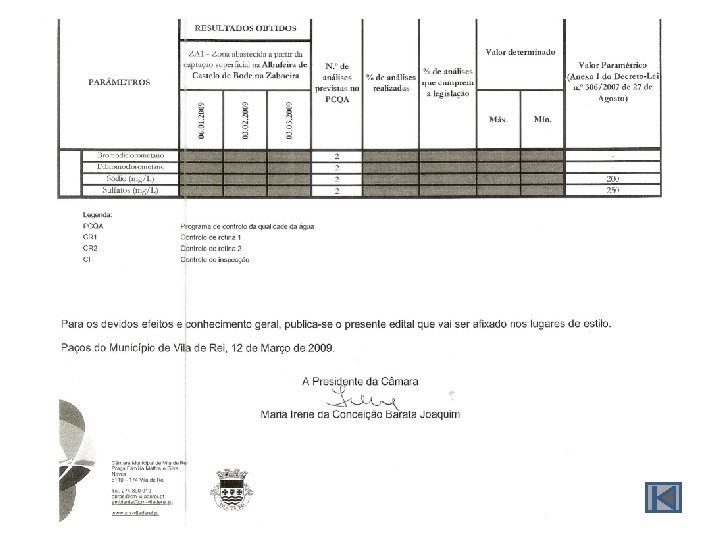

O ciclo urbano da água em Vila de Rei Qualidade da Água A qualidade da água é garantida pelo cumprimento da legislação em vigor e pela análise das características físicas, químicas e microbiológicas da água de consumo, feita em laboratório acreditado. A recolha de amostras de água para análise deve respeitar alguns requisitos. Os resultados das análises de água são depois publicitados pela empresa fornecedora do serviço, através da afixação de editais.
O ciclo urbano da água em Vila de Rei Normas gerais de descarga de águas residuais A eficiência de tratamento do efluente é comprovada por uma série de análises a parâmetros estabelecidos pela actual legislação, nomeadamente pelo Decreto-Lei nº 152/97 para os parâmetros CQO, CBO 5 e SST, que regulamenta as normas de descarga de águas residuais urbanas e pelo Decreto-Lei nº 236/98 de 1 de Agosto para os parâmetros p. H, Azoto Amoniacal e Fósforo Total, que regulamenta as normas de descarga de águas residuais.
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei ETAR do Carrascal: A ETAR do Carrascal apenas trata efluente doméstico. É constituída por: - Zona de gradagem do efluente, efectuada por uma grade de limpeza, para lhe retirar os sólidos mais grosseiros ; - Uma lagoa de arejamento, com três arejadores, onde é efectuado o tratamento biológico do efluente; - Um tanque de sedimentação, para separar os sólidos biológicos suspensos do efluente proveniente da lagoa de arejamento. O efluente é posteriormente conduzido para uma zona próxima do leito da ribeira.
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei
O ciclo urbano da água em Vila de Rei ETAR do Penedo: A ETAR do Penedo apenas trata efluente doméstico. É constituída por: -Zona de gradagem para remover a maior parte dos sólidos de maiores dimensões do efluente; -Um tanque imhoff constituído por dois andares: o andar superior é um decantador primário que faz a separação por gravidade da matéria sólida em suspensão e o andar inferior que é um digestor anaeróbio a frio das lamas primárias e secundárias, onde se desenvolvem microorgamismos anaeróbios que na ausência de oxigénio, transformam a matéria orgânica no gás metano ou no gás sulfídrico;
O ciclo urbano da água em Vila de Rei ETAR do Penedo: - Um tanque de arejamento onde ocorre a oxidação biológica; - Um tanque de decantação para retirar bactérias que se formaram no tanque de arejamento; - Zona de tratamento com macrófitas (plantas) que funciona como mais uma etapa do tratamento da água afluente à ETAR, removendo-lhe os nutrientes, ocorrendo também, nesta zona, retenção de carga orgânica e de sólidos em excesso; - Zona de secagem de lamas, que depois de desidratadas podem ser utilizadas na agricultura.
