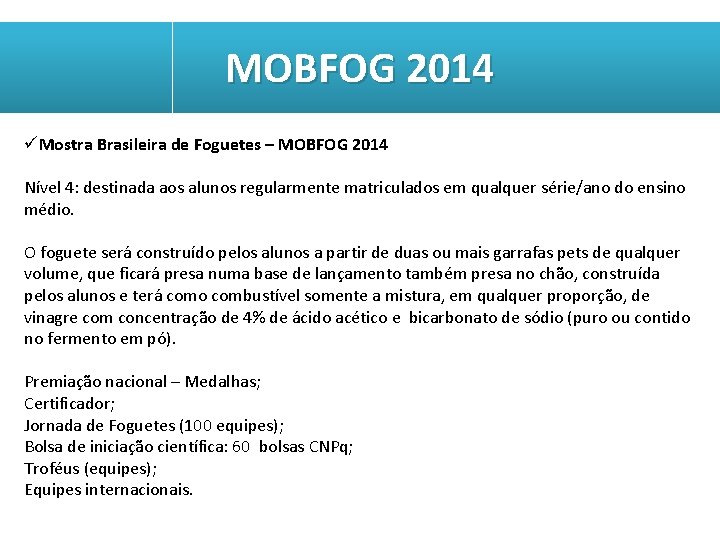

MOBFOG 2014 üMostra Brasileira de Foguetes – MOBFOG 2014 Nível 4: destinada aos alunos regularmente matriculados em qualquer série/ano do ensino médio. O foguete será construído pelos alunos a partir de duas ou mais garrafas pets de qualquer volume, que ficará presa numa base de lançamento também presa no chão, construída pelos alunos e terá como combustível somente a mistura, em qualquer proporção, de vinagre com concentração de 4% de ácido acético e bicarbonato de sódio (puro ou contido no fermento em pó). Premiação nacional – Medalhas; Certificador; Jornada de Foguetes (100 equipes); Bolsa de iniciação científica: 60 bolsas CNPq; Troféus (equipes); Equipes internacionais.

Construindo e Lançando Foguetes

Construindo o Foguete

Parte de um foguete • Coifa; • Tanque de combustível; • Aletas (ou empenas); • Tubeira.

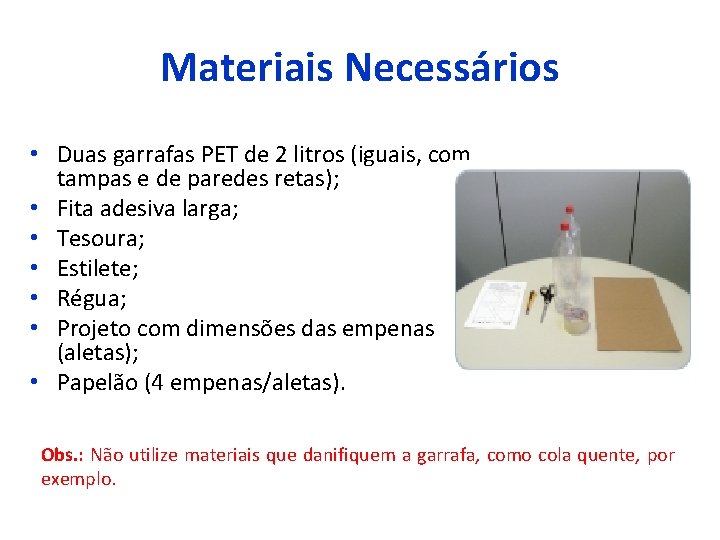

Materiais Necessários • Duas garrafas PET de 2 litros (iguais, com tampas e de paredes retas); • Fita adesiva larga; • Tesoura; • Estilete; • Régua; • Projeto com dimensões das empenas (aletas); • Papelão (4 empenas/aletas). Obs. : Não utilize materiais que danifiquem a garrafa, como cola quente, por exemplo.

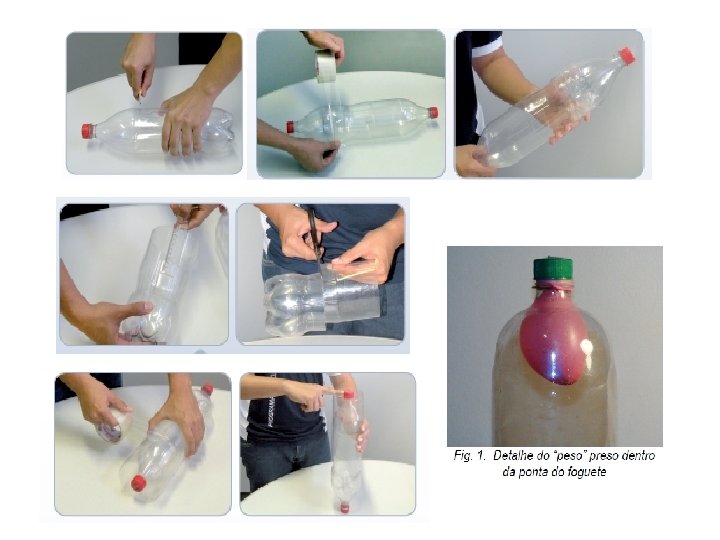

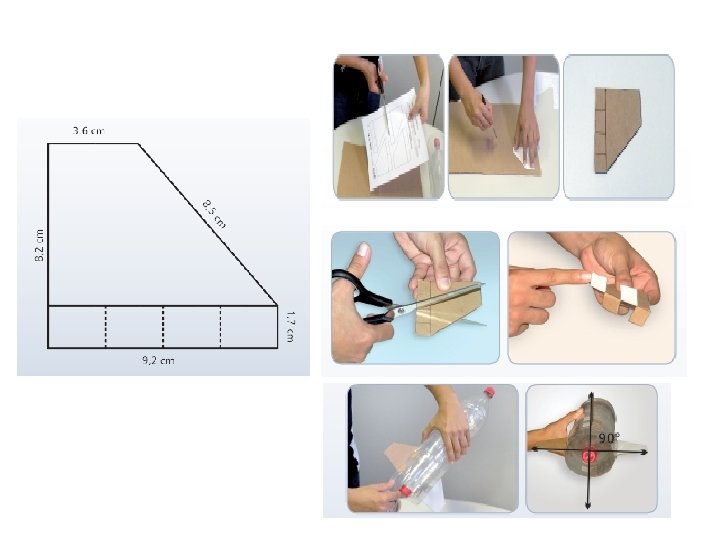

Etapas da Construção v Manter uma das garrafas intacta; v Cortar a parte superior da outra garrafa; v Colar a parte superior ao fundo da garrafa intacta; v Cotar o restante da garrafa (saia) e colar na parte do cargalo da garrafa intacta; v Riscar as empenas no papelão (vide modelo); v Cortar as 4 empenas (aletas); v Fixar as empenas/aletas (com fita adesiva);

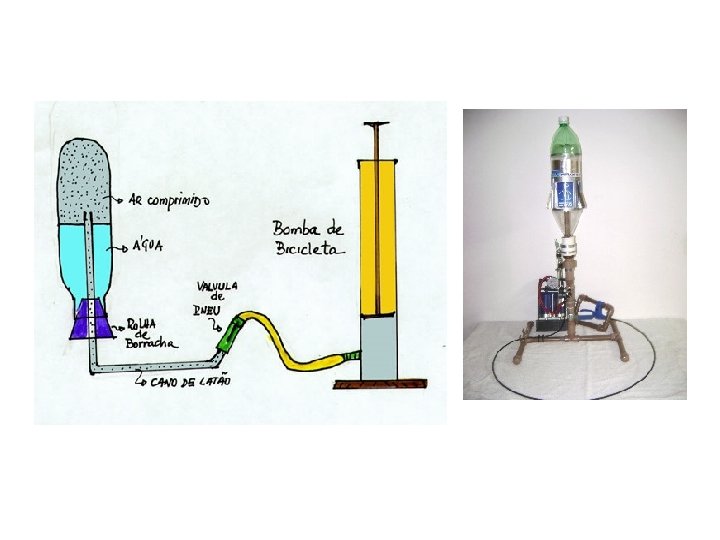

Construindo a Plataforma

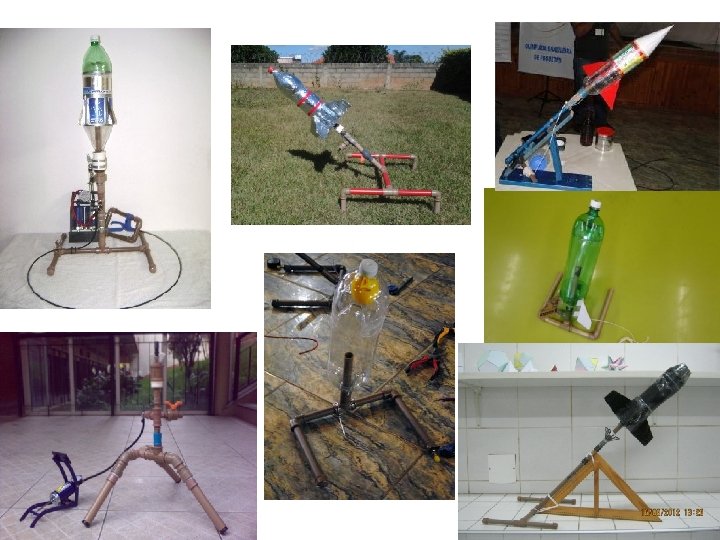

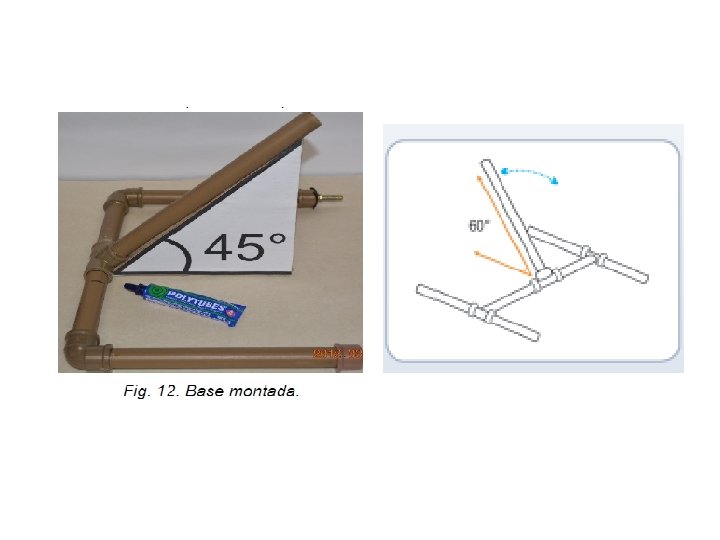

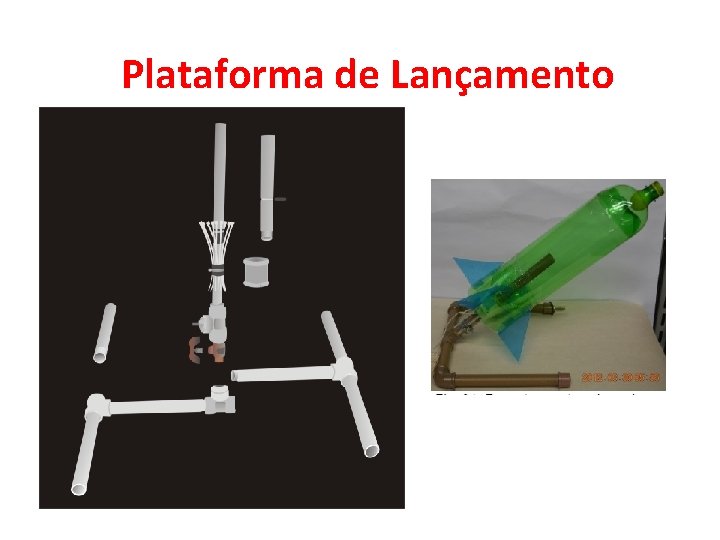

Plataforma de Lançamento

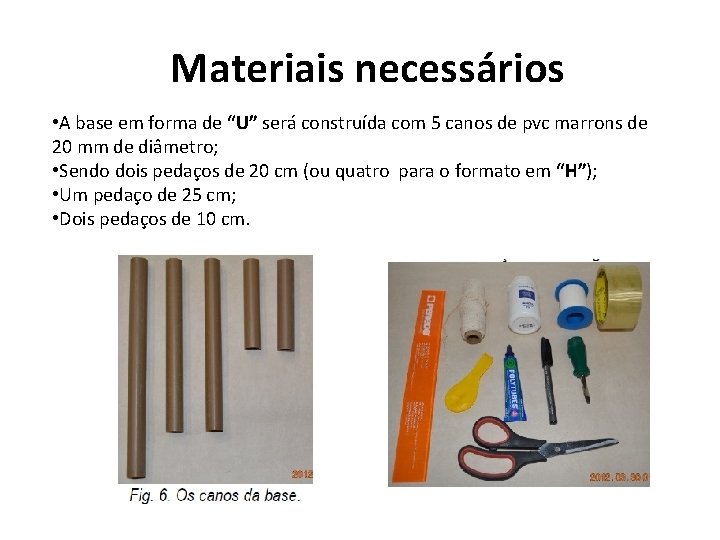

Materiais necessários • A base em forma de “U” será construída com 5 canos de pvc marrons de 20 mm de diâmetro; • Sendo dois pedaços de 20 cm (ou quatro para o formato em “H”); • Um pedaço de 25 cm; • Dois pedaços de 10 cm.

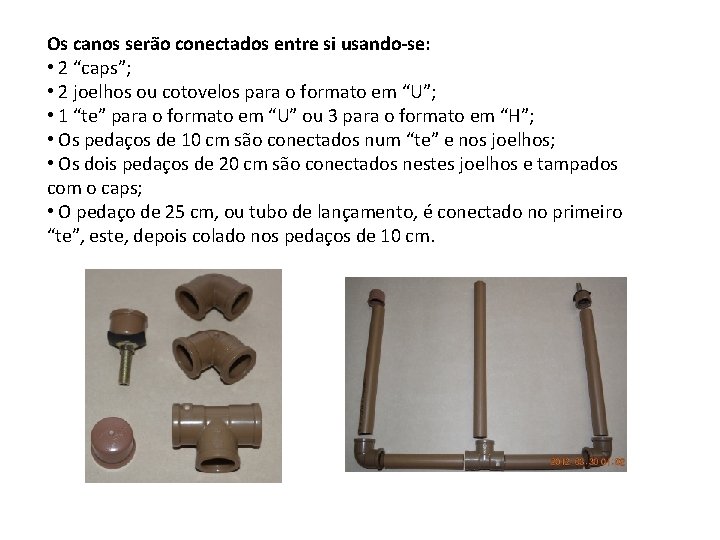

Os canos serão conectados entre si usando-se: • 2 “caps”; • 2 joelhos ou cotovelos para o formato em “U”; • 1 “te” para o formato em “U” ou 3 para o formato em “H”; • Os pedaços de 10 cm são conectados num “te” e nos joelhos; • Os dois pedaços de 20 cm são conectados nestes joelhos e tampados com o caps; • O pedaço de 25 cm, ou tubo de lançamento, é conectado no primeiro “te”, este, depois colado nos pedaços de 10 cm.

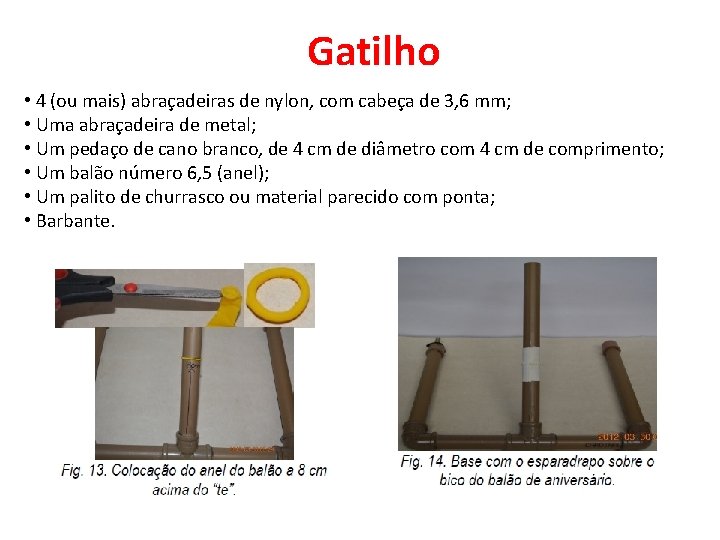

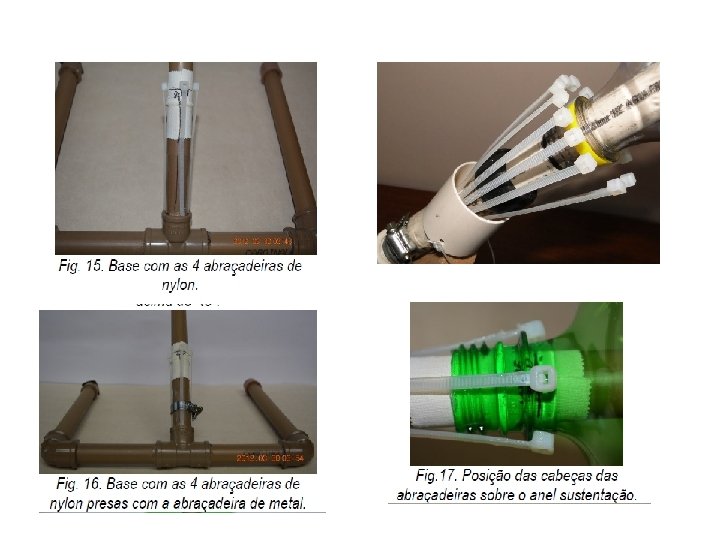

Gatilho • 4 (ou mais) abraçadeiras de nylon, com cabeça de 3, 6 mm; • Uma abraçadeira de metal; • Um pedaço de cano branco, de 4 cm de diâmetro com 4 cm de comprimento; • Um balão número 6, 5 (anel); • Um palito de churrasco ou material parecido com ponta; • Barbante.

Combustível • Vinagre de concentração de 4% (ácido acético); • Bicarbonato de sódio • Balão; • Vareta de churrasco; • óculos de segurança; • Capa de chuva;

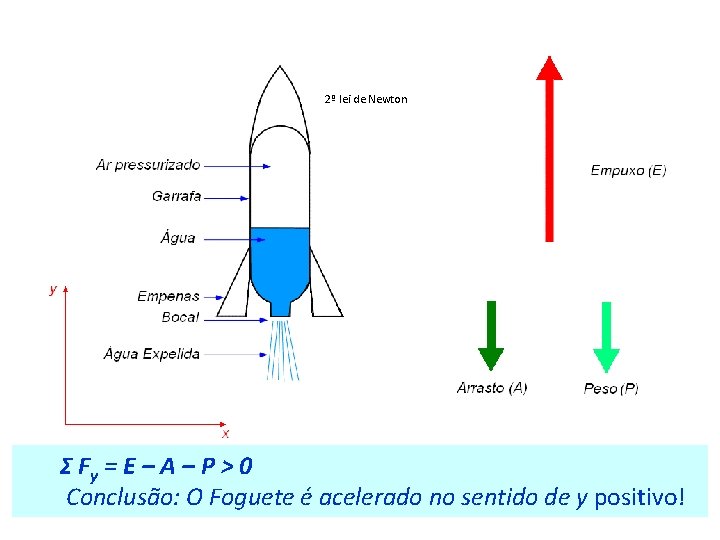

2º lei de Newton Σ Fy = E – A – P > 0 Conclusão: O Foguete é acelerado no sentido de y positivo!

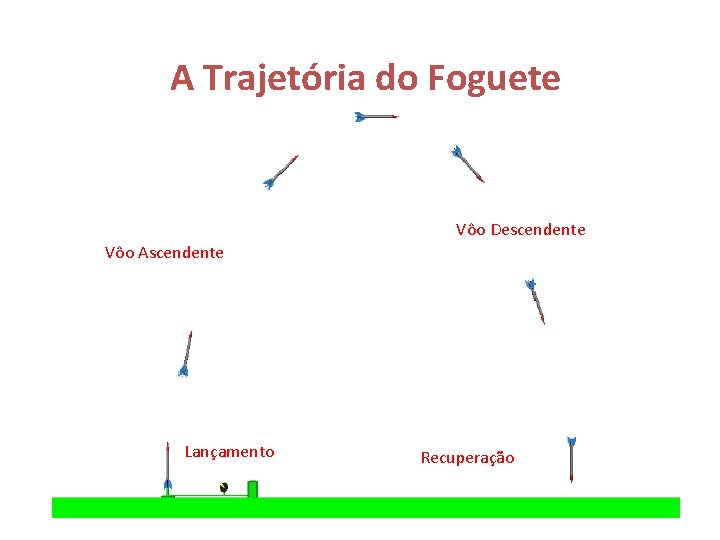

A Trajetória do Foguete Vôo Descendente Vôo Ascendente Lançamento Recuperação

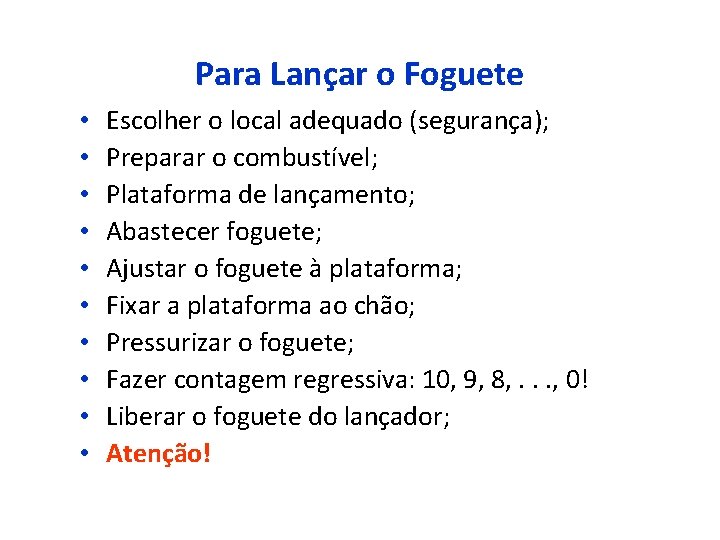

Para Lançar o Foguete • • • Escolher o local adequado (segurança); Preparar o combustível; Plataforma de lançamento; Abastecer foguete; Ajustar o foguete à plataforma; Fixar a plataforma ao chão; Pressurizar o foguete; Fazer contagem regressiva: 10, 9, 8, . . . , 0! Liberar o foguete do lançador; Atenção!

Código de Segurança

Código de Segurança • Não usar material metálico em qualquer parte do foguete. • A pressão a ser utilizada será de, no máximo, 75 libras por polegada quadrada (75 psi), equivalente a cinco vezes a pressão atmosférica. • Não utilizar cola a quente para fixar as empenas ou qualquer outra parte do foguete na garrafa que compõe a câmara de pressão. Para esse fim somente utilizarei fita adesiva de qualidade comprovada. • Durante a construção, testes ou lançamento eu não manusearei ou me aproximarei de um foguete cuja câmara esteja pressurizada.

Código de Segurança • Fazer uma contagem regressiva antes do lançamento. • Assegurar que as pessoas na área de lançamento estejam sempre cientes da iminência do lançamento do foguete e possam ver o foguete antes de começar a contagem regressiva de dez segundos. • Não lançar o foguete usando-o como uma arma. • Se o foguete sofrer alguma falha de lançamento, não permitir que alguém se aproxime do lançador até que o mesmo tenha sido despressurizado pelo responsável pelo lançamento. • Verificar a estabilidade do foguete antes do 1 o vôo.

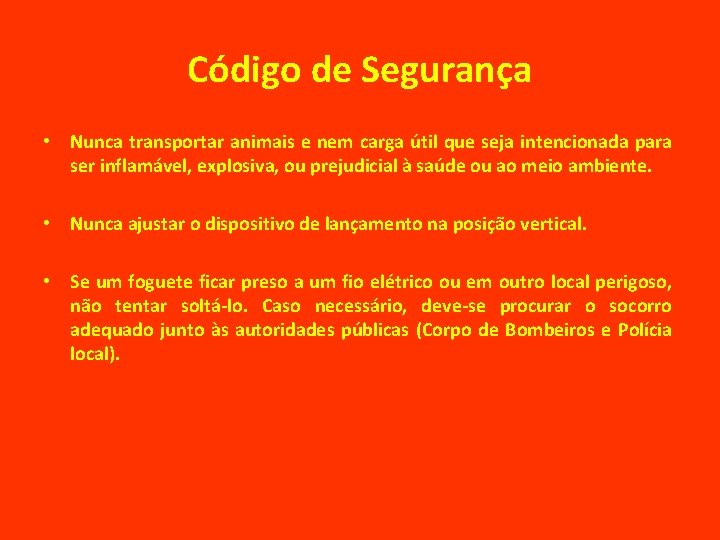

Código de Segurança • Nunca transportar animais e nem carga útil que seja intencionada para ser inflamável, explosiva, ou prejudicial à saúde ou ao meio ambiente. • Nunca ajustar o dispositivo de lançamento na posição vertical. • Se um foguete ficar preso a um fio elétrico ou em outro local perigoso, não tentar soltá-lo. Caso necessário, deve-se procurar o socorro adequado junto às autoridades públicas (Corpo de Bombeiros e Polícia local).
