Werkingsprincipe 1. Aanslaan: +ΔT 2. Afslaan: vanaf 30°C 3. Elektrische aansluiting: 230 V A/C 4. U = max. 30 k. V I = max. 1 m. A P = tot 30 W 5. Isolateur in silicone met 4 veren. 6. Electrode in inox: 160 cm, flexible 7. T-stuk in inox (dwarse opening = 130 mm) 3
Oeko. Tube: de voordelen 1. Niet invasif: Te installeren op het bovenste deel van de schouw > moet niet luchtdicht zijn voor het rookgas. 2. Resistent tegen weersomstandigheden (inox) 3. Reiniging mogelijk zonder démontage van de Oeko. Tube 4. Reiniging mogelijk van zowel boven als onderaan 5. Automatische aan/uit functie met temperatuurssonde 6. Gemakkelijk te installeren (weinig gereedschap) 7. Geen werken binnen in huis 4
Oeko. Tube: de limieten 1. Installatie op het dak met inachtname van veiligheid 2. De installatie kan niet onder alle weersomstandigheden 3. Elektriciteitsaansluiting nodig op het dak 4. Electrode = 1, 6 m > de laatste sectie van de schouw moet 2 meter zijn 5. Schouwdiameter moet minimum 100 mm zijn 6. Reiniging enkel met polyamide borstel 7. Helpt absoluut niet bij roetvlokken!!!!! PIZZERIA = TABOE 5
Oeko. Tube: Samenstelling 1. T-stuk 2. Opening dwars deel T 3. Aansluitingsbuis 4. Hexagonale staaf 5. Schroef 6. Isolator 7. Schroeven (8 x) 8. Veren 9. Steunring 10. Temperatuursonde 11. Vastmaakstaven 12. Transformator 13. Électrode 14. Snelkoppeling 230 V 15. Beschermkap 6
Oeko. Tube: De elektrode aan de schouw 1. Veren 2. Schroeven (8 x) 3. Isolator 4. Kopschroef 5. Dwarsstaaf naar de schouw 6. Aansluitingsbuis 7. T-stuk 8. Hulpstukje sonde 9. Temperatuursonde 10. Steunring 7
Voorbereiding 1. Verwijder de eventuele kap. 2. Plaats het t-stuk. 3. Kies de richting van de uitgang. 4. Fixeer het t-stuk aan de schouw. 8
Het plaatsen van het toestel 1. Plaats de ring over het t-stuk. 2. Riveter les équerres de fixation sur la console et sur huiserrie de fermeture. 3. Riveter la console à la partie en T 4. Fixer le boîtier de commande sur la console. 9
Plaatsing van de electrode 1. Controleer of het bovenste deel mooi gecentreerd is. 2. Draai de inbus vast. 3. Centreer de electrode over de volledige lengte ten op zichte van de diameter van de schouw. 4. Met de moeren en veren bijsturen. 5. Check of de elektrode nog steeds mooi centraal hangt. 6. Slijp het overschot weg. 10

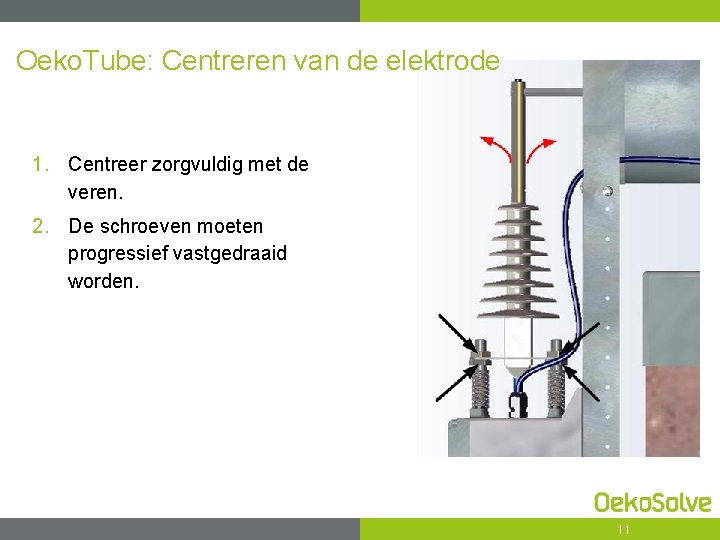

Oeko. Tube: Centreren van de elektrode 1. Centreer zorgvuldig met de veren. 2. De schroeven moeten progressief vastgedraaid worden. 11
Controle: afslijpen van het teveel !!! BELANGRIJK!!! De afstand tussen de as en de kap is bepaald. Wanneer deze korter is zal kortsluiting mogelijk zijn. 12
Installatie van de temperatuurssonde 1. Stop de naald door de opening in de schouw of t-stuk. 1 2. De naaldpunt moet in het rookgaskanaal uitkomen(3 -4 mm). Controleer langs de binnenzijde van de schouw. 3. Duw de naald door de opening. (foto 1). 4. Maak de kabel vast aan de unit (foto 3). 5. Rol de overtollige kabel op (foto 3). 2 3 13
Oeko. Tube: Kap 1. De kap wordt vastgemaakt met 4 schroeven. 2. Controleer de magneet aan de binnenzijde 3. Vanaf dat de kap vastzit en de stroom aangeschakeld zal een testprogramma lopen. 14
Elektrische installatie Reiniging van bovenaf Reiniging van benedenaf Ontkoppel de stekker voor reiniging. Gelieve de stroomschakelaar af te zetten. 15
Waarschuwingstikker Breng de schoorsteenveger op de hoogte van de installatie. 16
Wat gebeurt er met het fijnstof? Afzetting aan de binnenzijde van de schouw 17

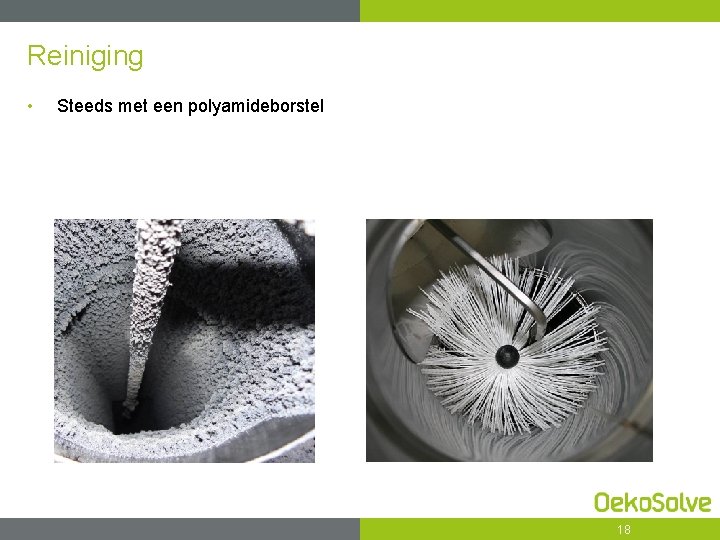

Reiniging • Steeds met een polyamideborstel 18
Bijkomend onderhoud 2 tot 4 jaar • Schakel de elektriciteit uit • Verwijder de kap • Reinig de horizontale staaf • Reinig het binnenwerk • Plaats de kap terug • Schakel de stroom in • Doe het testprogramma 19
Test Schakel stroom uit en aan voeding 10 Sec. Magneet juist LED tijdens test Sec. 1 2 3 4 5 1 2 magneet fout LED gedurende 60 seconden, nadien rood flikkerend Sec. 1 2 3 4 5 1 2 20
voeding Test gedurende 10 Sec. Magneet juist temperatuur sonde Sonde aangesloten Fout temperatuursonde LED gedurende 60 sec. Dan rood permanent Sec. 1 2 3 4 5 1 2 21
voeding Test gedurende 10 Sec Magneet juist Sonde juist Hoogspanning 30 sec fout hoogspanning LED gedurende 60 sec, daarna rood permanent Sec. 1 2 3 4 5 1 2 22
voeding Juiste instelling Duur 10 Sec. Juiste instelling magneet juist wachtmodus Temperatuur Sonde ok Sec. 1 2 3 4 5 6 7 8 9 10 1 2 HV-ON hoogspanning 30 sec Sec. 1 2 3 4 5 6 7 8 9 1 0 1 2 Fout met magneet of temperatuursonde Juiste instelling Sec. 1 2 3 4 5 6 7 8 9 1 0 1 2 Fout magneet Sec. 1 2 3 4 5 6 7 8 9 1 0 23 1 2
betekenis LED Régime normal Test (1 Min. ) start test (10 sec. ) Magneet fout(60 sec. ) fout sonde temp. (60 sec. ) Fout hoogspanning (60 sec. ) wachtmodus HV-ON Fout hoogspanning of sonde Fout magneet Sec. 1 2 3 4 5 1 2 Sec. 1 2 3 4 5 6 7 8 9 10 1 2 24
Rood knipperlicht beschermkapfout • De kap is niet juist gemonteerd • De magneet zit niet op zijn plaats LED-Anzeige 25
alarm LED rood permanent 1 ste variante: Hoogspanning reparatie: • Schakel stroom uit • Verwijder de kap • Reinig het systeem • Controleer de centrage van de elektrode • Plaats de kap terug en schakel de stroom in • Doe de controle test 26
alarm LED rood permanent 2 de variante: temperatuursonde reparatie: • Schakel de stroom uit • Verwijder de kap • Controleer de staat van de sonde • Indien nodig, vervang de sonde • Plaats de kap terug en schakel de stroom in • Doe de programmatest 27

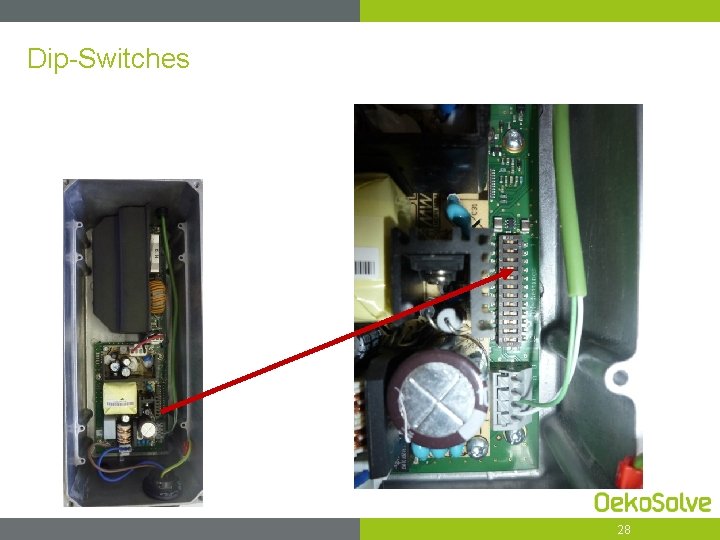

Dip-Switches 28
Dip switch settings 29
Dip switch: recommandations diameter • 130 mm : u. limit : 010 = 20 k. V • 150 mm : u. limit : 001 = 24 k. V pellet: • Pellet: temp. : 100 = 35 °C 30
