Oefeningen lensconstructies Klik voor klik probleem en oplossing

Oefeningen lensconstructies Klik voor klik probleem en oplossing

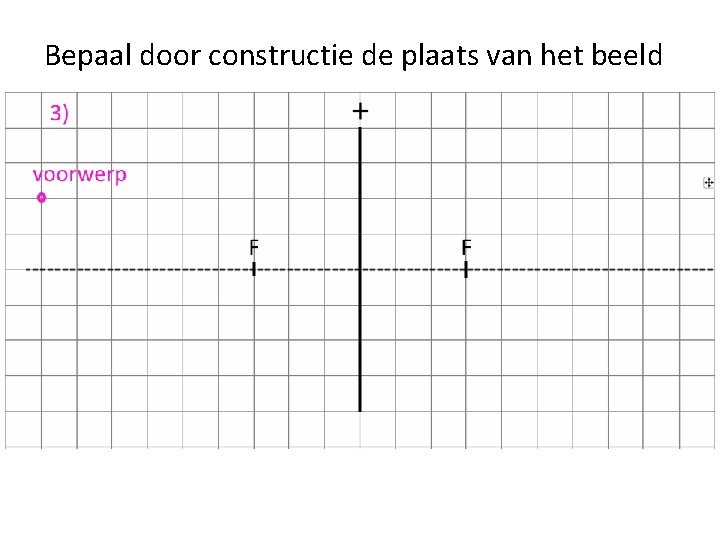

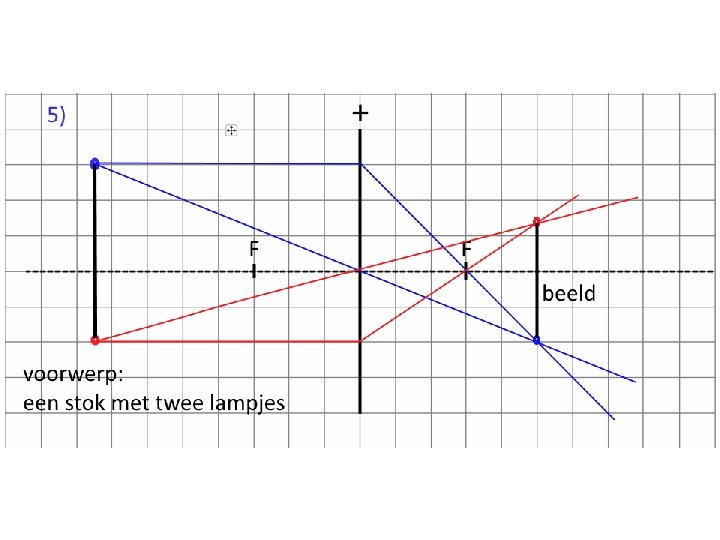

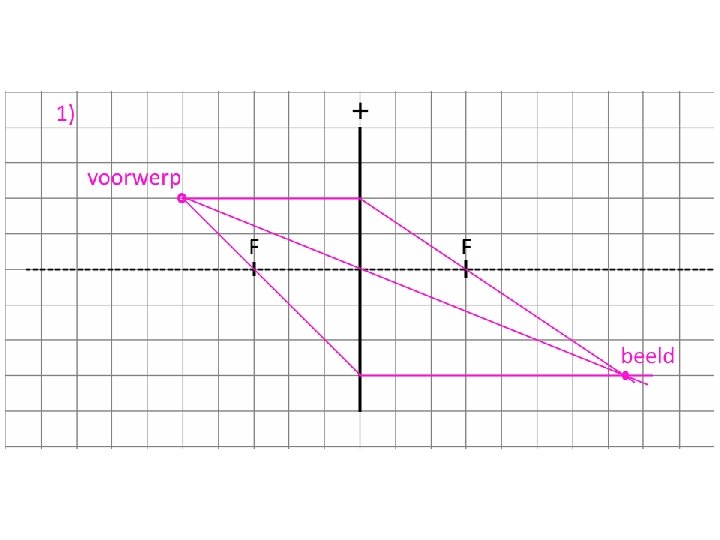

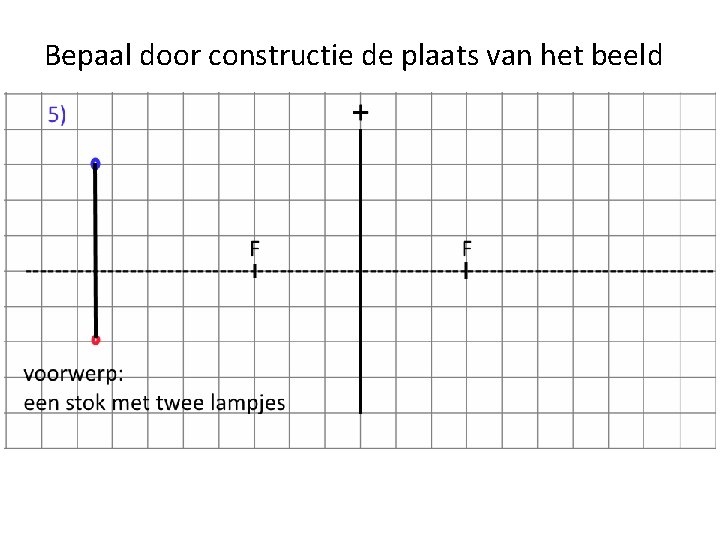

Bepaal door constructie de plaats van het beeld


Bepaal door constructie de plaats van het beeld


Bepaal door constructie de plaats van het beeld


Bepaal door constructie de plaats van het beeld


Bepaal door constructie de plaats van het beeld


Bepaal door constructie de plaats van het beeld


Bepaal door constructie de plaats van het beeld Zelfde als daarnet, maar pas op, brandpuntsafstand groter


Bepaal door constructie de plaats van het beeld Voorwerp precies op brandpuntsafstand, gewoon je regeltjes toepassen

Lichtstralen snijden elkaar nooit Dus nergens een beeld !!!

En dat geldt dus voor de héle bundel

En dan nu de echte puzzeltjes

Zoek de brandpunten:

(zoek dus de snijpunten van de constructiestralen met de hoofdas)

Waar is de lens? ?

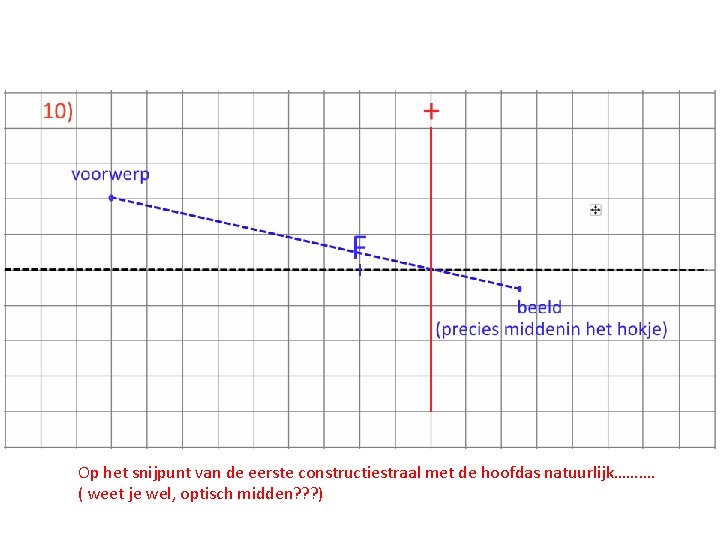

Op het snijpunt van de eerste constructiestraal met de hoofdas natuurlijk………. ( weet je wel, optisch midden? ? ? )

Kijk maar, klopt precies met die andere constructiestralen…………. Zo zijn netjes de brandpuntsafstanden even groot

Waar is de lens ? ? ?

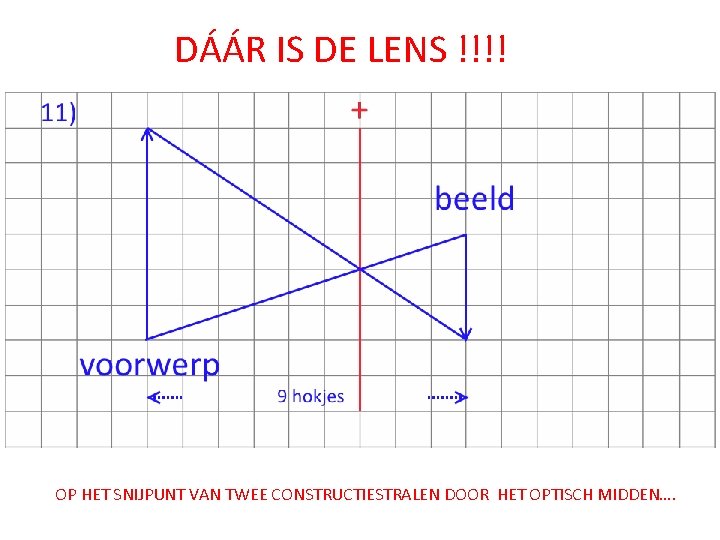

DÁÁR IS DE LENS !!!! OP HET SNIJPUNT VAN TWEE CONSTRUCTIESTRALEN DOOR HET OPTISCH MIDDEN….

En dat klopt ook netjes met hoofdas en brandpunt !!!

En nu voor iets “raars” Dat toch niet zo raar is. Gewoon je constructiestralen volgen

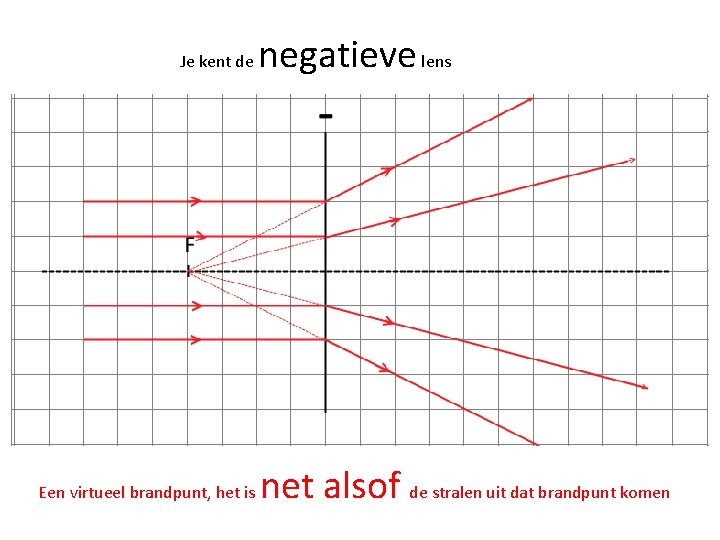

Je kent de Een virtueel brandpunt, het is negatieve lens net alsof de stralen uit dat brandpunt komen

Onthoud vooral even dat VIRTUEEL, dat “net alsof” …… En voor de rest gewoon je constructiestralen toepassen….

Voorwerp TUSSEN brandpunt en positieve lens

Eerste constructiestraal

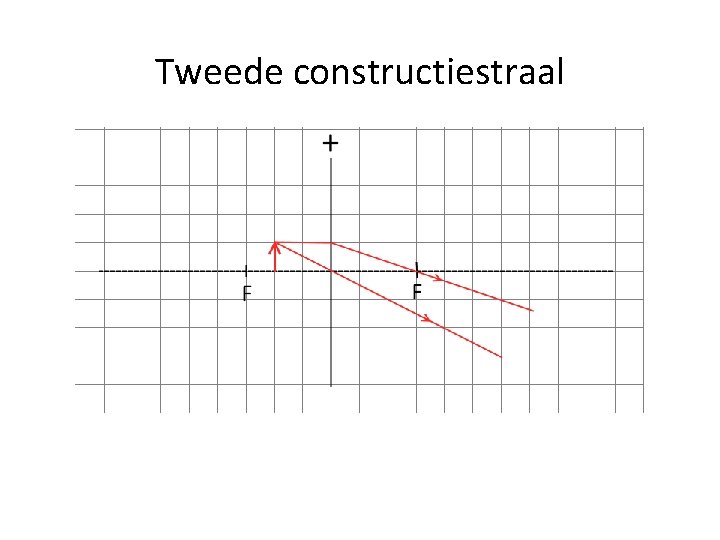

Tweede constructiestraal

Derde constructiestraal Net alsof die door het brandpunt vóór de lens gaat

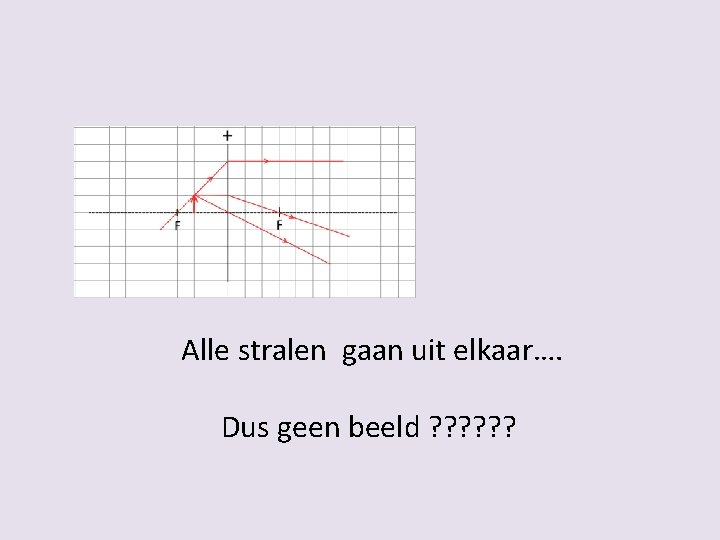

Alle stralen gaan uit elkaar…. Dus geen beeld ? ? ?

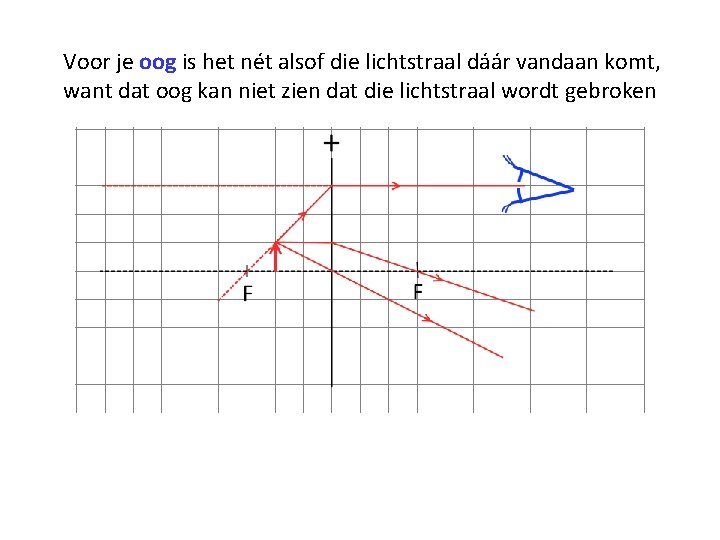

Voor je oog is het nét alsof die lichtstraal dáár vandaan komt, want dat oog kan niet zien dat die lichtstraal wordt gebroken

Dat geldt ook voor die straal:

Én ook voor die straal………… Het is dus net alsof die allemaal uit hetzelfde punt te komen

En daar staat dan een VIRTUEEL beeld Dat is er niet écht, je kunt er geen scherm neerzetten

En hoe raar dat allemaal ook lijkt Dat kennen jullie allemaal ………………

Met het voorwerp tussen de lens en het brandpunt…. . ……werkt een bolle lens dus als een loupe
