OE 3 -Notfunkkurs in der Landeswarnzentrale Tulln am 14. Oktober 2006 des Referates Notfunk aus OE 3 DI Christian OE 3 CJB Bauer 14. Okt. 2006

Agenda l 09: 00 – 09: 15 Begrüßung (OE 3 KYS) l 09: 15 – 09: 45 Vortrag Notfunkkoffer, Pactor, Alpha (OE 3 CJB) l 09: 45 – 10: 30 Behelfsantennenbau (OE 3 WYC) l 10: 30 – 10: 45 Pause l 10: 45 – 12: 00 Antennen / Pactor – Vorführung (OE 3 CJB) l 12: 00 – 13: 00 Mittagessen l 13: 00 – 15: 00 Führung durch die Landeswarnzentrale (Ing. Schuster) l 15: 00 – open end Fragen / Betrieb / Praxis DI Christian OE 3 CJB Bauer 14. Okt. 2006

Notfunkkurs Kurzvorstellung OE 3 CJB DI Christian OE 3 CJB Bauer 14. Okt. 2006

Kurzvorstellung OE 3 CJB l l l DI Christian Johann Bauer Funkamateur seit 2000 (Klasse 2) und seit 2002 Klasse 1 2003 Beitritt ÖVSV im ADL-304 St. Pölten Notfunk (-unterstützer) seit 2005 seit 1996 bei Fa. Siemens in der HF-Entwicklung heute Geschäftssegmentleiter HF -Entwicklung DI Christian OE 3 CJB Bauer 14. Okt. 2006

Notfunkkurs Der Notfunkkoffer DI Christian OE 3 CJB Bauer 14. Okt. 2006

Vorderansicht SCS PTC-IIpro PTC EIN/AUS RS 232 PC-Interface DI Christian OE 3 CJB Bauer Lautsprecher MIC Kopfhörer Yaesu FT-857 EIN/AUS Schalter CW-Taste LS EIN/AUS TUNE-Taste 14. Okt. 2006

Rückansicht Lüfter GND HF Ausgang Umschalter PR Ausgang 1 VHF/UHF PR Ausgang 1 Ausgang PR Ausgang 2 =13, 8 V DC IN ~230 V AC IN DI Christian OE 3 CJB Bauer =13, 8 V DC Ausgang 14. Okt. 2006

Aufbau l l l Yaesu FT-857 All mode, all band TRX SCS PTC-IIpro Pactor III Controller Schaltnetzteil ~230 V AC -> 12 V DC KW- und UKW-Antennenausgang auf N-Buchse inkl. Adapter auf PL-Norm 2 x Packet Radio Ausgänge (einer schaltbar intern/extern TRX) Serielle Datenbuchse für PTC ~230 V AC Kaltgerätebuchse =12 V DC HF-TRX-Stecker =12 V DC Ausgang auf Bananenbuchse Eingang für CW-Taste Abstimmknopf DI Christian OE 3 CJB Bauer 14. Okt. 2006

Blockschaltbild DI Christian OE 3 CJB Bauer 14. Okt. 2006

Mögliche Betriebsarten CW, SSB, FM l Packet Radio l Pactor III (I, II) l SSTV l FAX l APRS l. . . l DI Christian OE 3 CJB Bauer 14. Okt. 2006

Notfunkkurs Pactor III DI Christian OE 3 CJB Bauer 14. Okt. 2006

Was ist Pactor? Digitales Protokoll zur Übertragung von Daten über Kurzwelle l Weiterentwicklung von AMTOR l Fehlerkorrektur wie Packet Radio (CRC) l 8 -bit Code => Dateiübertragung l Pactor I: FSK mit 100 bd bzw. 200 bd l Pactor II: Datenkompression bis 300 bd l Pactor III: bis 5200 bd (inkl. Kompression) l DI Christian OE 3 CJB Bauer 14. Okt. 2006

Pactor III 1/4 l l l Bandbreite 2, 4 k. Hz bis zu 18 Subtöne Modulation: Differential Binary Phase Shift Keying (DBPSK) Differential Quadrature Phase Shift Keying (DQPSK) 6 „Speed Level“: 200 bd – 3600 bd PDR (phys. Datenrate) bis zu 5200 bd NDR (Netto Datenrate) mit Kompression Verbindungsaufbau in FSK (P 1) -> Kompatibilität zu Pactor 1 und 2 DI Christian OE 3 CJB Bauer 14. Okt. 2006

Pactor III 4/4 Wichtig für Betrieb (!): l l l l TRX in USB Frequenz: Dial = Mark – 1600 Hz (+/- 80 Hz) Tone Set „ 4“: 1400 Hz und 1600 Hz Töne für Link- Setup @ FSK Pactor I Audiopegel anpassen an Transceiver!! „Gerader“ Audiofrequenzgang TXDelay (default=4) überprüfen Masseverbindung zwischen PTC und TRX DI Christian OE 3 CJB Bauer 14. Okt. 2006

Notfunkkurs ALPHA 2. 2 DI Christian OE 3 CJB Bauer 14. Okt. 2006

Alpha 2. 2 Hauptfenster Konfiguration PTC Frequenzliste Konfiguration Alpha Mode Auswahl Kommandos Terminalfenster DI Christian OE 3 CJB Bauer 14. Okt. 2006

Alpha 2. 2 Konfiguration PTC Editor starten DI Christian OE 3 CJB Bauer Daten in den PTC speichern 14. Okt. 2006

Alpha 2. 2 Konfiguration Alpha DI Christian OE 3 CJB Bauer 14. Okt. 2006

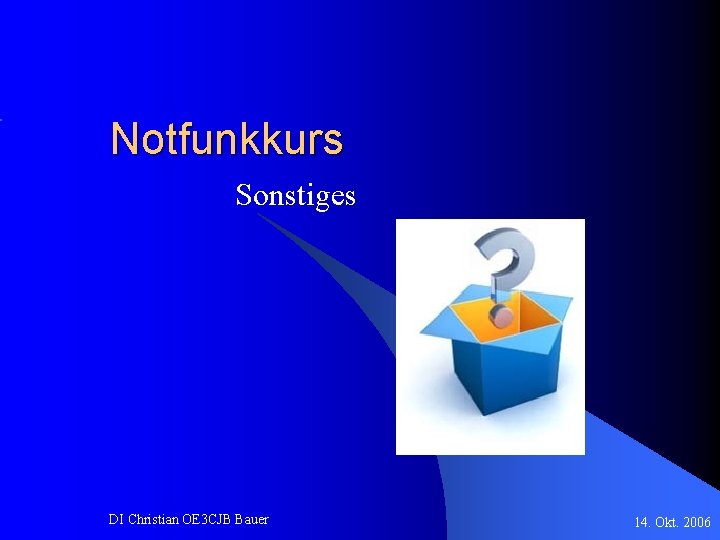

Notfunkkurs Sonstiges DI Christian OE 3 CJB Bauer 14. Okt. 2006

Pactor III Notfunkfrequenz l 3616 k. Hz Dial USB (3617, 6 k. Hz Mark) l 7040 k. Hz Dial USB (7041, 6 k. Hz Mark) DI Christian OE 3 CJB Bauer 14. Okt. 2006

Internetlinks Software l Gamma Reloaded www. simple 32. com/downloads. html l Easy. Transfer www. scs-ptc. com/software. html l Airmail www. airmail 2000. com l JVComm 32 www. jvcomm. de DI Christian OE 3 CJB Bauer 14. Okt. 2006

Internetlinks Pactor Informationen l Pactor Einführung von DJ 4 UF http: //www. dj 4 uf. de l SCS Homepage http: //www. scs-ptc. com l Alpha Homepage http: //www. hinztec. de/ l Frequenzlisten (auch für Alpha) http: //www. thiecom. de/service/index. html? target =Sitor___Pactor. html DI Christian OE 3 CJB Bauer 14. Okt. 2006

Danke Schön! OE 3 CJB Christian Bauer oe 3 cjb@oevsv. at DI Christian OE 3 CJB Bauer 14. Okt. 2006
