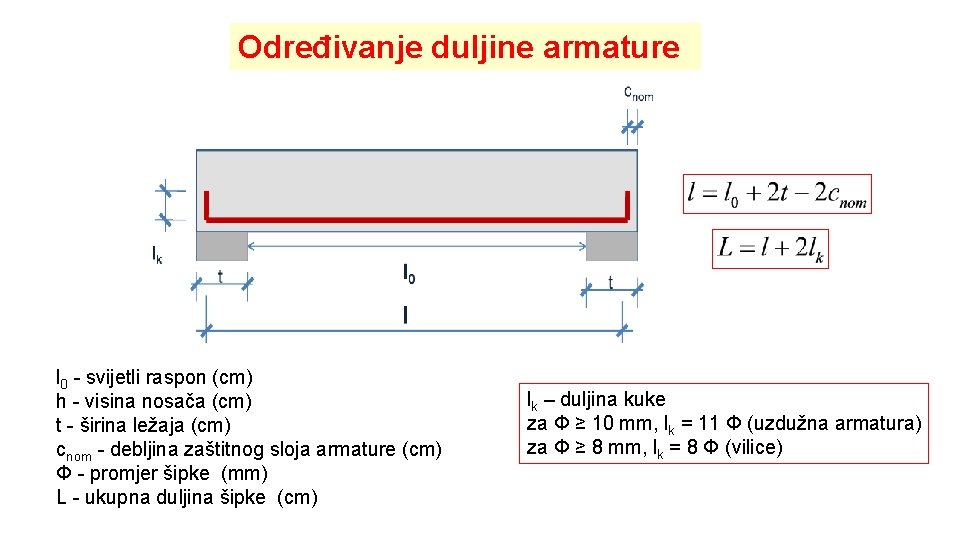

Određivanje duljine armature l 0 - svijetli raspon (cm) h - visina nosača (cm)

Određivanje duljine armature l 0 - svijetli raspon (cm) h - visina nosača (cm) t - širina ležaja (cm) cnom - debljina zaštitnog sloja armature (cm) Φ - promjer šipke (mm) L - ukupna duljina šipke (cm) lk – duljina kuke za Φ ≥ 10 mm, lk = 11 Φ (uzdužna armatura) za Φ ≥ 8 mm, lk = 8 Φ (vilice)

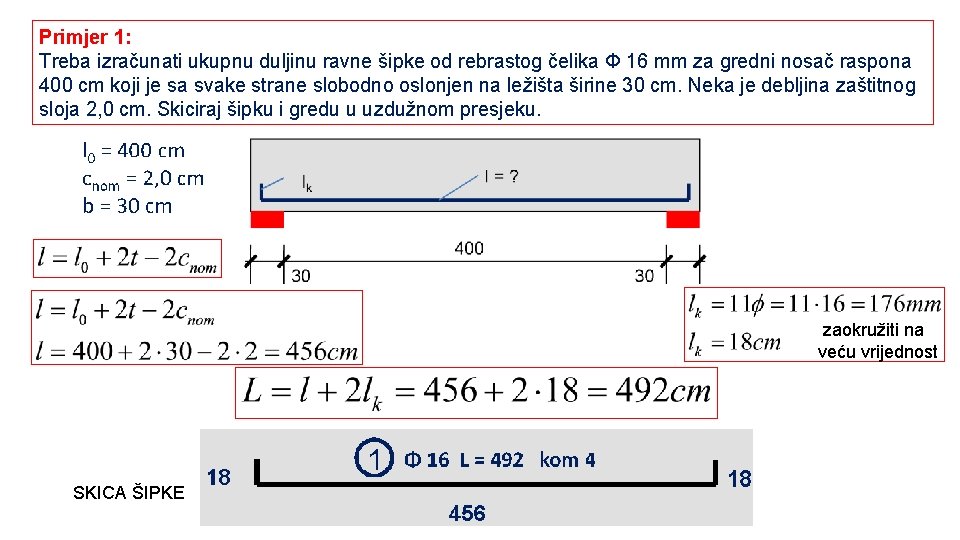

Primjer 1: Treba izračunati ukupnu duljinu ravne šipke od rebrastog čelika Φ 16 mm

Primjer 1: Treba izračunati ukupnu duljinu ravne šipke od rebrastog čelika Φ 16 mm za gredni nosač raspona 400 cm koji je sa svake strane slobodno oslonjen na ležišta širine 30 cm. Neka je debljina zaštitnog sloja 2, 0 cm. Skiciraj šipku i gredu u uzdužnom presjeku. zaokružiti na veću vrijednost SKICA ŠIPKE

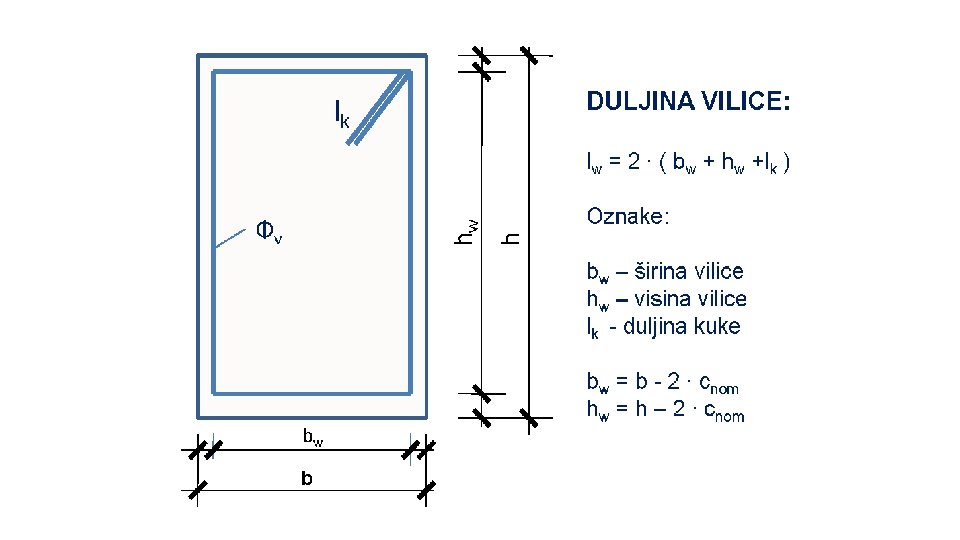

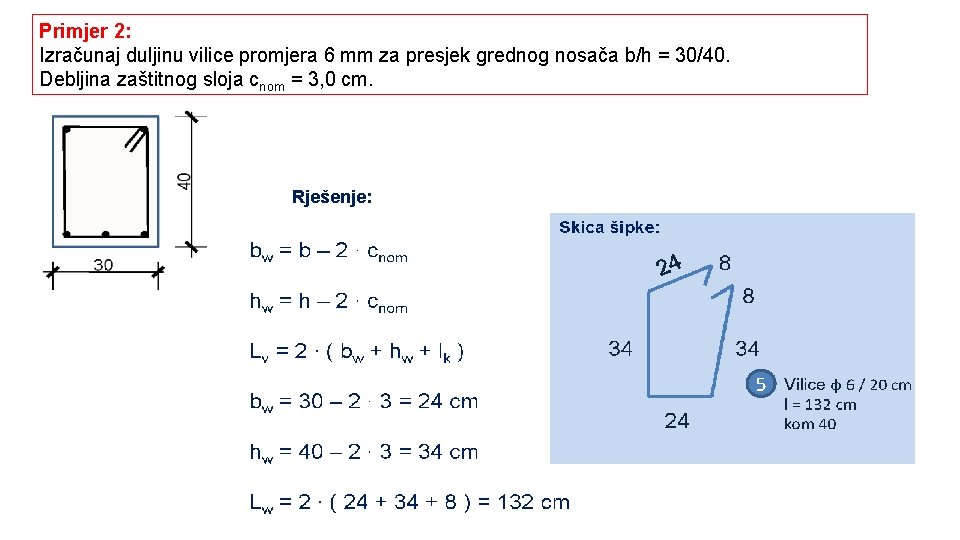

Primjer 2: Izračunaj duljinu vilice promjera 6 mm za presjek grednog nosača b/h =

Primjer 2: Izračunaj duljinu vilice promjera 6 mm za presjek grednog nosača b/h = 30/40. Debljina zaštitnog sloja cnom = 3, 0 cm. Rješenje:

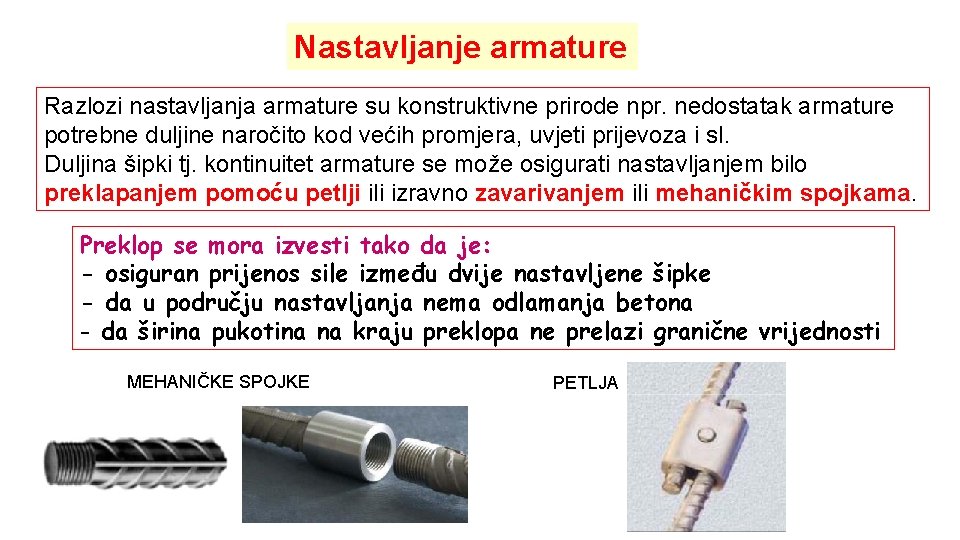

Nastavljanje armature Razlozi nastavljanja armature su konstruktivne prirode npr. nedostatak armature potrebne duljine naročito

Nastavljanje armature Razlozi nastavljanja armature su konstruktivne prirode npr. nedostatak armature potrebne duljine naročito kod većih promjera, uvjeti prijevoza i sl. Duljina šipki tj. kontinuitet armature se može osigurati nastavljanjem bilo preklapanjem pomoću petlji ili izravno zavarivanjem ili mehaničkim spojkama. Preklop se mora izvesti tako da je: - osiguran prijenos sile između dvije nastavljene šipke - da u području nastavljanja nema odlamanja betona - da širina pukotina na kraju preklopa ne prelazi granične vrijednosti MEHANIČKE SPOJKE PETLJA

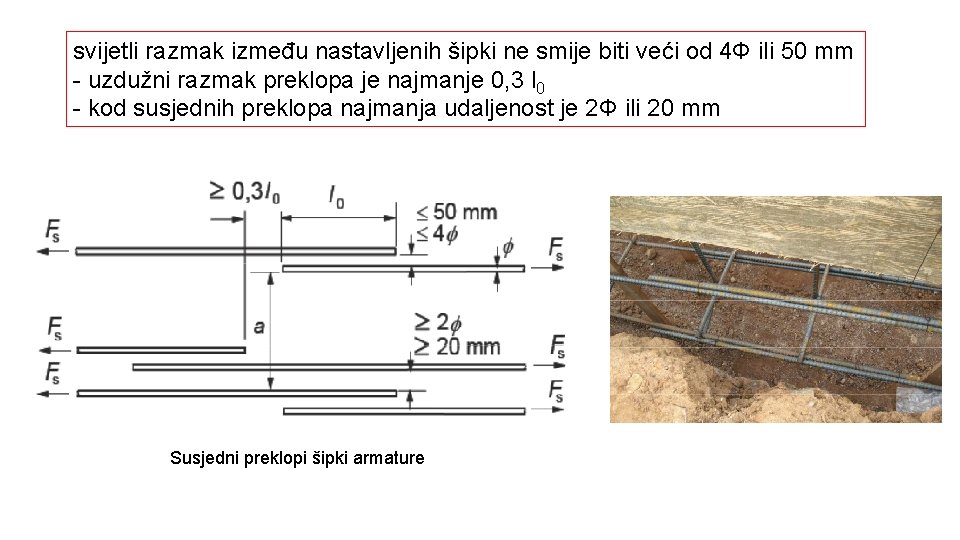

svijetli razmak između nastavljenih šipki ne smije biti veći od 4Φ ili 50 mm

svijetli razmak između nastavljenih šipki ne smije biti veći od 4Φ ili 50 mm - uzdužni razmak preklopa je najmanje 0, 3 l 0 - kod susjednih preklopa najmanja udaljenost je 2Φ ili 20 mm Susjedni preklopi šipki armature

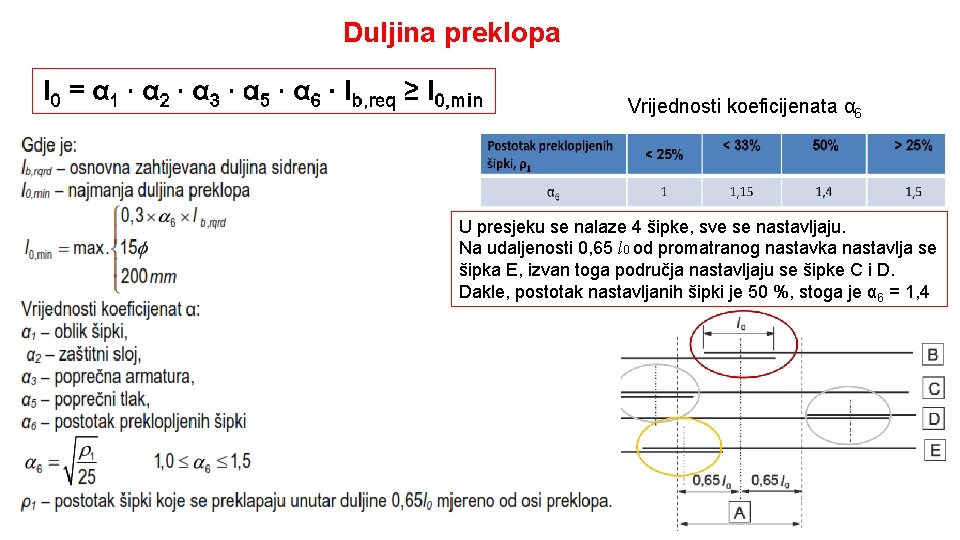

Duljina preklopa Vrijednosti koeficijenata α 6 U presjeku se nalaze 4 šipke, sve se

Duljina preklopa Vrijednosti koeficijenata α 6 U presjeku se nalaze 4 šipke, sve se nastavljaju. Na udaljenosti 0, 65 l 0 od promatranog nastavka nastavlja se šipka E, izvan toga područja nastavljaju se šipke C i D. Dakle, postotak nastavljanih šipki je 50 %, stoga je α 6 = 1, 4

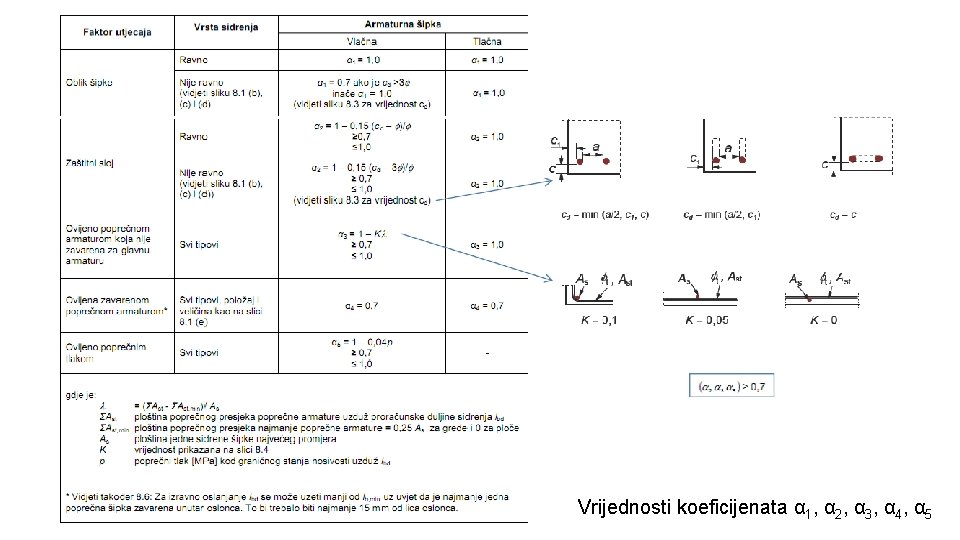

Vrijednosti koeficijenata α 1, α 2, α 3, α 4, α 5

Vrijednosti koeficijenata α 1, α 2, α 3, α 4, α 5

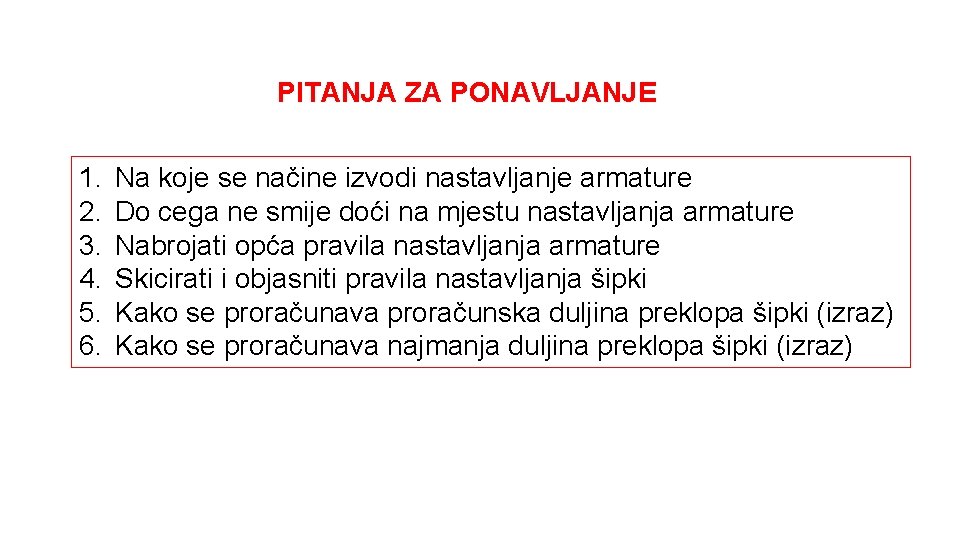

PITANJA ZA PONAVLJANJE 1. 2. 3. 4. 5. 6. Na koje se načine izvodi

PITANJA ZA PONAVLJANJE 1. 2. 3. 4. 5. 6. Na koje se načine izvodi nastavljanje armature Do cega ne smije doći na mjestu nastavljanja armature Nabrojati opća pravila nastavljanja armature Skicirati i objasniti pravila nastavljanja šipki Kako se proračunava proračunska duljina preklopa šipki (izraz) Kako se proračunava najmanja duljina preklopa šipki (izraz)
